Осевые вентиляторы ВО 06-300

Типоразмеры

ВО 06-300 №3,15

Технические характеристики Осевые вентиляторы ВО 06-300 №3,15

Типоразмер	Габ. ЭД	Мощность ЭД, кВт	Частота ЭД, об/мин	L min, м3/ч	L max, м3/ч	P max, Па	P min, Па	Масса, кг.
№3,15	56B4	0,18	1500	1800	2700	50	20	12
	63А2	0,37	3000	3700	5300	170	90	12



Аэродинамические характеристики осевого вентилятора ВО 06-300 №3,15

Габаритные и присоединительные размеры осевого вентилятора ВО 06-300 №3,15

Для улучшения качества выпускаемой продукции конструкторский отдел оставляет за собой право вносить изменения размеров и комплектации без уведомления

*Габаритно-присоединительные размеры вентиляторов ВО 06-300 №3,15 во взрывозащищенном исполнении отличаются от представленных в таблице. Уточнение размеров данных вентиляторов предоставляются по запросу у менеджера.

ВО 06-300 №4,0

Технические характеристики Осевые вентиляторы ВО 06-300 №4,0

Типоразмер	Габ. ЭД	Мощность ЭД, кВт	Частота ЭД, об/мин	L min, м3/ч	L max, м3/ч	P max, Па	P min, Па	Масса, кг.
№4	56A4	0,12	1500	2100	3200	75	40	14
	63A4	0,25	1500	2100	3200	75	40	15
	71A2	0,75	3000	4100	6800	300	150	18



Аэродинамические характеристики осевого вентилятора ВО 06-300 №4

Габаритные и присоединительные размеры осевого вентилятора ВО 06-300 №4

Для улучшения качества выпускаемой продукции конструкторский отдел оставляет за собой право вносить изменения размеров и комплектации без уведомления

ВО 06-300 №5,0

Технические характеристики Осевые вентиляторы ВО 06-300 №5,0

Типоразмер	Габ. ЭД	Мощность ЭД, кВт	Частота ЭД, об/мин	L min, м3/ч	L max, м3/ч	P max, Па	P min, Па	Масса, кг.
№5	63B4	0,37	1500	4800	7100	128	62	20
	71A4	0,55	1500	4800	7100	128	62	22



Аэродинамические характеристики осевого вентилятора ВО 06-300 №5

Габаритные и присоединительные размеры осевого вентилятора ВО 06-300 №5

Для улучшения качества выпускаемой продукции конструкторский отдел оставляет за собой право вносить изменения размеров и комплектации без уведомления

ВО 06-300 №6,3

Технические характеристики Осевые вентиляторы ВО 06-300 №6,3

Типоразмер	Габ. ЭД	Мощность ЭД, кВт	Частота ЭД, об/мин	L min, м3/ч	L max, м3/ч	P max, Па	P min, Па	Масса, кг.
№6,3	80A6	0,75	1000	6150	10000	93	50	35
	80A4	1,1	1500	9100	15000	198	110	34



Аэродинамические характеристики осевого вентилятора ВО 06-300 №6,3

Габаритные и присоединительные размеры осевого вентилятора ВО 06-300 №6,3

Для улучшения качества выпускаемой продукции конструкторский отдел оставляет за собой право вносить изменения размеров и комплектации без уведомления

ВО 06-300 №8,0

Технические характеристики Осевые вентиляторы ВО 06-300 №8,0

Типоразмер	Габ. ЭД	Мощность ЭД, кВт	Частота ЭД, об/мин	L min, м3/ч	L max, м3/ч	P max, Па	P min, Па	Масса, кг.
№8	80A6	0,75	1000	13900	18300	121	81	60
	100S4	3	1500	21400	27800	296	193	75



Аэродинамические характеристики осевого вентилятора ВО 06-300 №8

Габаритные и присоединительные размеры осевого вентилятора ВО 06-300 №8

Для улучшения качества выпускаемой продукции конструкторский отдел оставляет за собой право вносить изменения размеров и комплектации без уведомления

ВО 06-300 №10,0

Технические характеристики Осевые вентиляторы ВО 06-300 №10,0

Типоразмер	Габ. ЭД	Мощность ЭД, кВт	Частота ЭД, об/мин	L min, м3/ч	L max, м3/ч	P max, Па	P min, Па	Масса, кг.
№10	100L8	1,5	750	20800	27700	116	76	97
	112MA6	3	1000	27700	36900	207	136	105,5
	132S4	7,5	1500	41000	55000	460	300	114



Аэродинамические характеристики осевого вентилятора ВО 06-300 №10

Габаритные и присоединительные размеры осевого вентилятора ВО 06-300 №10

Для улучшения качества выпускаемой продукции конструкторский отдел оставляет за собой право вносить изменения размеров и комплектации без уведомления

ВО 06-300 №12,5

Технические характеристики Осевые вентиляторы ВО 06-300 №12,5

Типоразмер	Габ. ЭД	Мощность ЭД, кВт	Частота ЭД, об/мин	L min, м3/ч	L max, м3/ч	P max, Па	P min, Па	Масса, кг.
№12,5	132S8	4	750	30800	47300	186	122	214
	132M6	7,5	1000	40800	62300	330	230	235



Аэродинамические характеристики осевого вентилятора ВО 06-300 №12,5

Габаритные и присоединительные размеры осевого вентилятора ВО 06-300 №12,5

Для улучшения качества выпускаемой продукции конструкторский отдел оставляет за собой право вносить изменения размеров и комплектации без уведомления

Описание

Осевые вентиляторы низкого давления ВО 06-300

Осевые вентиляторы ВО 06-300 предназначены для работы в системах приточно-вытяжной вентиляции, воздушного отопления и кондиционирования с сопротивлением сети до 350 Па. Также используются в технологическом оборудовании: сварочные и покрасочные участки, сушильные камеры, градирни, подземные парковки, тоннели и т. д. Совместимы с отопительными агрегатами серии АО-2.

Рабочая среда: воздух без взрывоопасных и горючих компонентов, температурой от -40°С до +40°С.

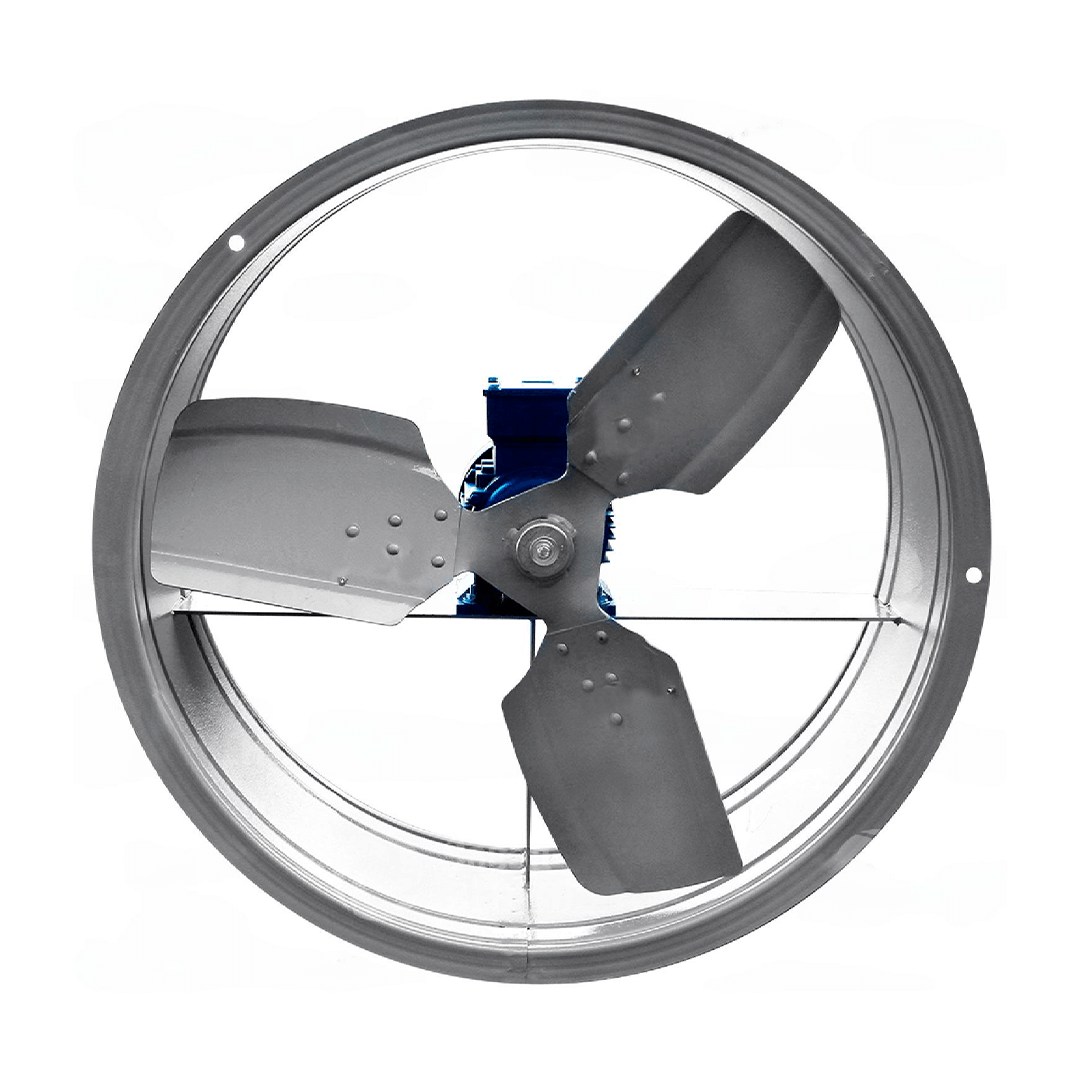

Конструктивные особенности

• Поставляются в собранном виде.
• Цилиндрический корпус с фланцами для подключения к воздуховодам.
• Рабочее колесо клепаной конструкции с 3 или 5 лопастями (правого направления).
• Асинхронный электродвигатель, соосный с рабочим колесом.
• Защитная решетка на торце предотвращает попадание посторонних предметов.

Варианты исполнения

• Компоновка: без опорных ног / с ногами.
• Направление потока: от двигателя (по умолчанию), к двигателю, реверсивное.

Условия эксплуатации

• Умеренный климат (У): -45°С…+40°С.
• Тропический климат (Т): -10°С…+45°С.
• Умеренно-холодный/холодный климат (УХЛ/ХЛ): -60°С…+40°С.

Номенклатурный ряд включает 7 стандартных типоразмеров, различающихся по габаритам, мощности и производительности, что позволяет подобрать оптимальную модель под конкретные условия эксплуатации.
