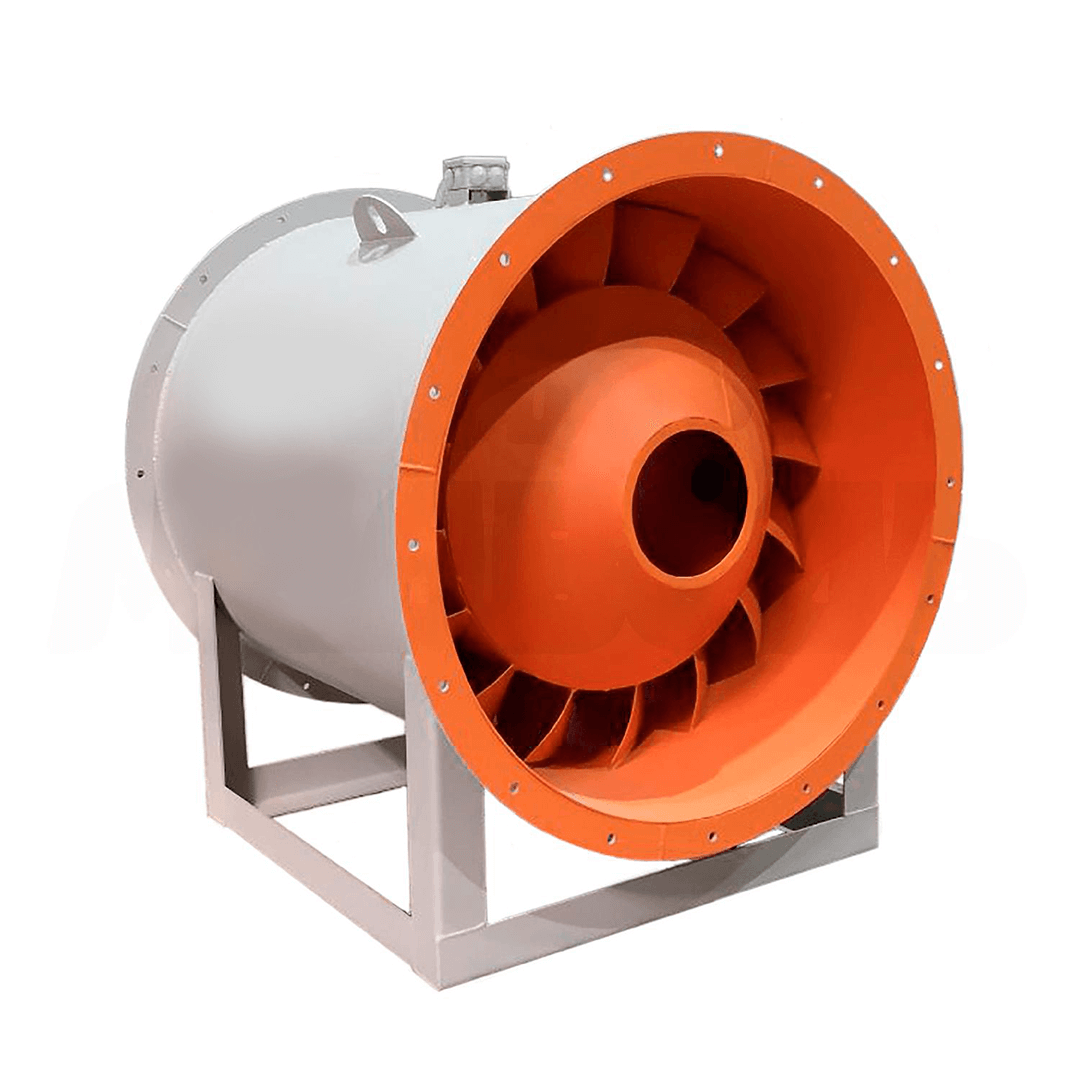

Вентиляторы осевые ВО 30-160

Вентилятор осевой во 30 160 – агрегат, одностороннего всасывания, который используется в системах противодымной вентиляции промышленных и общественно-административных помещений.

Основные выпускаемые типоразмеры
№6,3 | №7,1 | №8 | №9 | №10 | №11,2 | №12,5

Категория: Осевые
ПОЛУЧИТЬ КОНСУЛЬТАЦИЮ

Описание

Осевой вентилятор ВО 30-160 предназначен для наружного монтажа и создания избыточного давления, предотвращая проникновение дыма в шлюзы, тамбуры, шахты лифтов и лестничные пролеты. Это улучшает условия для тушения пожара и проведения спасательных работ.

Конструктивные особенности

Вентилятор включает:

  • Цилиндрический корпус (обечайку)
  • Рабочее колесо с 16 лопатками (угол наклона 18°, 26°, 38° или 46°)
  • Спрямляющий аппарат, уменьшающий потери давления в воздуховодах

Материал изготовления – углеродистая сталь.

Варианты крепления

  • Фланцевое (компоновка 1)
  • На стойке (компоновка 2)
  • Рамное (01 и 02)

Модификации и типоразмеры

Выпускается в типоразмерах: №6,3; №8; №9; №10; №11,2; №12,5. Разнообразие вариантов позволяет подобрать оптимальное решение для системы дымоудаления.

Условия эксплуатации

Эксплуатация возможна в умеренном и тропическом климате при температуре от -40°C до +45°C (категория размещения 2 и 3).

Характеристики

Технические характеристики

Технические характеристики вентиляторов осевых ВО 30-160

№
вент.		 Номер
моди-
фикации		 Угол
установки
лопаток,
градус		 Частота
вращения
мин-1		 Устано-
вочная
мощ-
ность Ny,
кВт		 Произво-
дитель-
ность,
103 м3/час		 Полное
давле-
ние, Па		 Масса вентиля-
тора, кг		 Объём
вентилятора, V,
м3
Компоновка Компоновка
1 2 1 2
6,3 1 18 1 420 1,1 5,0-8,3 430-54 88 97 0,38 0,46
2 26 1 390 2,2 6,9-10,8 505-215 98 107
3 38 1 390 2,2 8,0-13,8 550-345 91 100
4 46 1 395 3 9,5-16,2 580-465 108 117
7,1 1 18 1 390 2,2 7,0-11,6 525-75 130 148 0,49 0,57
2 26 1 395 3 9,8-15,7 645-274 117 135
3 38 1 450 5,5 11,8-20,8 760-475 153 163
4 46 1 455 7,5 14,2-24,3 800-640 165 183
8 1 18 1 435 4 10,4-17,2 720-100 193 224 0,75 0,88
2 26 1 450 5,5 14,7-23,2 880-375 196 214
3 38 1 450 11 16,8-29,4 930-590 216 247
4 46 1 435 11 20,0-34,0 990-790 224 242
9 1 18 950 2,2 9,7-16,5 380-50 165 171 1,12 1,31
2 26 960 3 13,8-23,0 465-95 176 181
3 38 950 5,5 18,0-30,0 490-165 191 196
4 46 960 7,5 19,0-36,5 525-240 202 207
5 18 1 455 7,5 15,0-25,0 900-115 187 192
6 26 1 435 11 21,0-34,5 1020-210 197 202
7 38 1 460 15 24,5-46,5 1080-380 233 238
8 46 1 460 22 29,0-55,0 1100-550 263 268
10 1 18 960 4 13,0-22,5 500-100 222 236 1,37 1,59
2 26 950 5,5 19,0-29,5 590-250 228 242
3 38 960 7,5 22,0-38,5 660-420 233 247
4 46 970 11 26,5-45,0 720-570 297 311
5 18 1 435 11 20,5-34,0 1100-295 232 246
6 26 1 460 18,5 29,0-46,0 1400-590 314 327
7 38 1 460 30 34,0-58,0 1500-950 362 376
11,2 1 18 950 5,5 18,8-32,0 600-76 261 266 1,98 2,29
2 26 970 11 27,0-45,0 760-170 298 303
3 38 970 15 32,0-59,0 800-264 330 335
4 46 970 18,5 37,0-71,5 820-375 337 342
12,5 1 18 970 11 27,0-44,5 790-213 302 319 2,42 2,71
2 26 970 15 37,5-59,0 975-415 403 419
3 38 970 22 43,5-76,0 1050-660 468 488
4 46 973 37 52,5-88,5 1130-900 635 655
Аэродинамические характеристики


Габаритные размеры

Габаритные размеры вентиляторов осевых ВО 30-160

Габаритные и присоединительные размеры вентиляторов ВО 30-160

Габаритные размеры вентиляторов типа ВО 30-160

№  вент. Размеры, мм n
D D1 D2 H h Lmax L L1 B B1 d d1
ВО 30-160-6,3 630 690 730 815 450 710 590 540 600 440 12 12 12
ВО 30-160-7,1 710 770 810 905 500 750 640 590 690 545 12 12 16
ВО 30-160-8 800 860 900 1010 560 930 780 730 760 610 12 12 16
ВО 30-160-9 900 960 1000 1150 650 1120 980 930 850 650 14 12 16
ВО 30-160-10 1000 1070 1110 1245 690 1115 980 930 930 730 14 14 16
ВО 30-160-11,2 1120 1195 1220 1415 790 1330 1200 1130 930 730 14 18 20
ВО 30-160-12,5 1250 1320 1350 1465 790 1330 1200 1130 990 790 14 18 20
