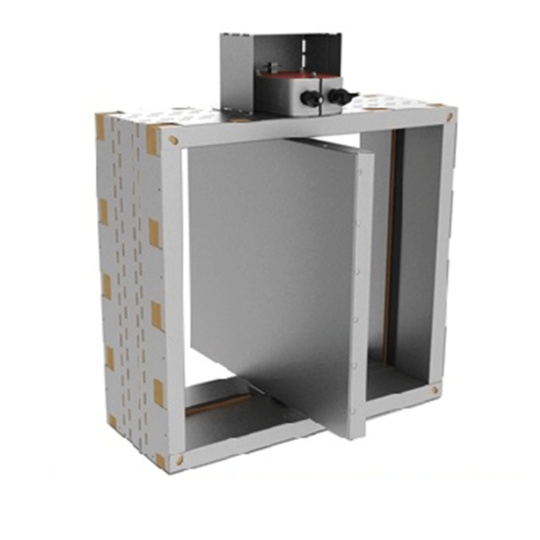

Воздуховоды при пожаре превращаются в дымоходы. Тяга затягивает продукты горения и за несколько минут разносит их по всем этажам. Чтобы этого не случилось, в местах пересечения каналов с противопожарными стенами и перекрытиями ставят клапан огнезадерживающий. Внутри корпуса из оцинкованной стали стоит заслонка, которая в обычном режиме открыта. По сигналу пожарной автоматики привод закрывает её, и сечение перекрывается. Огонь остаётся в том помещении, где начался.
Какие бывают и как работают
Вентиляционные противопожарные клапаны отличаются по режиму работы. Нормально открытые (НО) стоят в общеобменных системах: в обычном режиме пропускают воздух, при пожаре закрываются. Нормально закрытые (НЗ) и дымовые (Д), наоборот, закрыты и ждут сигнала от пожарной автоматики: по нему они открываются, чтобы подать воздух или вытянуть дым из коридора или лестничной клетки. Отдельная группа – клапаны избыточного давления (КИД). Они тоже нормально закрытые и открывают проёмы в ограждениях тамбур-шлюзов, чтобы поддерживать в них избыточное давление от 20 до 150 Па и компенсировать объём удаляемых продуктов горения.
Заслонку двигает привод, который закреплён снаружи корпуса и связан с заслонкой рычагом. Сегодня применяют три типа приводов.
- Электромагнитный привод. Заслонку удерживает фиксатор электромагнита, пружина при этом взведена. На сигнал на магнит подают напряжение, фиксатор отпускает заслонку, и пружина за 2 секунды переводит её в защитное положение. Взводят заслонку обратно вручную. Такой привод ставят на нормально открытые, нормально закрытые и дымовые клапаны.
- Электромеханический привод с возвратной пружиной. Пока на привод подано напряжение, заслонка находится в рабочем положении, а пружина взведена. Сигналом служит снятие напряжения: пружина возвращает заслонку в защитное положение за 15–25 секунд, в зависимости от модели привода. То же произойдёт и при обрыве питания. Эти приводы устанавливают на нормально открытые клапаны.
- Электромеханический реверсивный привод. Двигатель поворачивает заслонку в обе стороны, направление задаёт схема подключения, полный ход занимает до 30 секунд. При пропадании питания заслонка остаётся в том положении, где была. Реверсивные приводы ставят на нормально закрытые и дымовые клапаны, а также на нормально открытые.
У всех трёх типов есть концевые выключатели, которые передают сигнал о положении заслонки, и ручное управление, позволяющее проверить клапан без питания.
Тепловой датчик. Нормально открытые клапаны с пружинным приводом комплектуют тепловым датчиком многоразового действия (в обозначении «Тдк»). Когда температура внутри корпуса доходит до +72 °C, он прерывает питание привода, и пружина закрывает заслонку. Датчик дублирует сигнал пожарной автоматики и не заменяет его.
Конкретный тип закладывает проектировщик. Самовольно менять нормально открытый на нормально закрытый нельзя, даже если кажется, что так логичнее. Для дымовых и нормально закрытых клапанов систем противодымной вентиляции нормы требуют, чтобы привод сохранял положение заслонки при отключении питания, поэтому пружинный привод на них не используют.
Что учитывать при подборе
Выбирая клапан противопожарный для вентиляции, смотрят на четыре вещи.
- Предел огнестойкости. Маркировка EI 60 означает, что клапан сохраняет целостность и теплоизоляцию 60 минут. Требуемый предел задаёт преграда, в которой он стоит: для противопожарных стен 1-го типа это EI 60, для стен 2-го типа EI 30.
- Форма и размер сечения. Клапаны делают прямоугольными (А×В) и цилиндрическими (D), а нестандартный размер собирают из нескольких секций.
- Привод. От типа привода зависит тип клапана: пружинный подходит только для нормально открытых, электромагнитный и реверсивный – для нормально открытых, нормально закрытых и дымовых. Напряжение питания, 24 В или 220/230 В, выбирают по схеме автоматики.

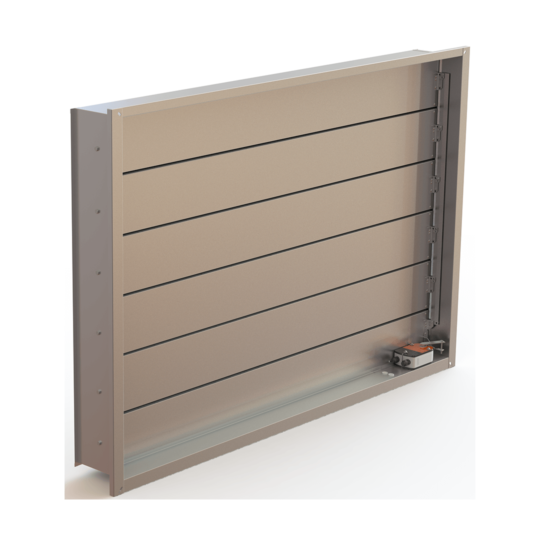

- Ориентация в пространстве. У стеновых клапанов в заказе указывают плоскость установки (потолок или стена) и положение оси заслонки. Ограничения прописаны в паспорте, и их стоит прочитать до закупки.
Монтаж и ошибки, которые дорого обходятся
Клапан заделывают в стену или перекрытие так, чтобы заслонка находилась в толще преграды. Зазоры заполняют цементно-песчаным раствором. Нормально открытый клапан допускается ставить и с одной из сторон преграды, но тогда воздуховод до заслонки должен иметь тот же предел огнестойкости, что и сама преграда. Привод вынесен наружу, поэтому доступ к нему нужно оставить заранее.
На реальных объектах о доступе к приводу вспоминают поздно. Клапан висит в воздуховоде год, два, пять. Привод подключён к сигнализации, но срабатывание никто не проверял. Заслонка прикипела, и в час пожара она просто не закроется.
Подбор оборудования
Удобнее всего выбирать, когда перед глазами полный каталог противопожарных клапанов в Минске, Витебске, Гомеле, Могилеве, Гродно и Бресте с фильтрами по огнестойкости, сечению и типу привода. Так проще согласовать позиции с проектным отделом и сразу увидеть, что есть на складе, а что придётся ждать.
При заказе запрашивайте сертификат и заводской паспорт. Противопожарный клапан без действующего сертификата не пройдёт приёмку, и инспектор заставит переделывать всю врезку.
