Канальные вентиляторы
Подкатегории
Показаны все (5)
Канальный вентилятор представляет собой устройство для принудительного перемещения воздуха внутри системы воздуховодов. Его корпус встраивается прямо в магистраль, поэтому отдельная вентиляционная камера не нужна. Канальные вентиляторы устанавливают в квартирах, частных домах, офисах, магазинах, ресторанах, на складах и производственных участках. Оборудование работает на приток, на вытяжку и на усиление тяги в длинных или разветвлённых сетях, где естественного давления недостаточно.
Главное преимущество такой схемы – компактность. Вентилятор можно спрятать за подвесным потолком, в техническом коробе или на чердаке, а в помещениях остаются только воздухораспределительные решётки. Большинство моделей монтируют в любом положении, чаще всего горизонтально.
Типы канальных вентиляторов
Вентиляторы различаются тем, как колесо перемещает воздух, формой корпуса и исполнением.
Центробежные. Воздух входит вдоль оси и выбрасывается от центра колеса к периферии. Колесо с лопатками, загнутыми назад, создаёт наибольшее давление и справляется с протяжёнными сетями с фильтрами, шумоглушителями и решётками. Это самый распространённый тип: круглые модели выпускают на диаметры 100–355 мм, прямоугольные от 400×200 до 1000×500 мм.
Осевые канальные смешанного типа (диагональные). Колесо центробежно-осевое, воздух идёт по диагонали, поэтому корпус получается компактным и вытянутым по оси воздуховода. Это компромисс между осевыми и центробежными: средний напор, малая мощность двигателя (у типовых моделей 40–340 Вт) и низкий шум (30–56 дБ(А) на расстоянии 3 м). Подходят для коротких и средних сетей квартир, санузлов, небольших офисов. У ряда моделей есть две скорости и встроенный обратный клапан.
Шумоизолированные. Корпус с прослойкой из минеральной ваты снижает звуковое давление на 14–17 дБ(А) относительно обычного исполнения той же серии: например, у круглой модели диаметром 160 мм шум падает с 52 до 37 дБ(А) на расстоянии 3 м. Выбор для офисов, гостиниц, медицинских кабинетов.

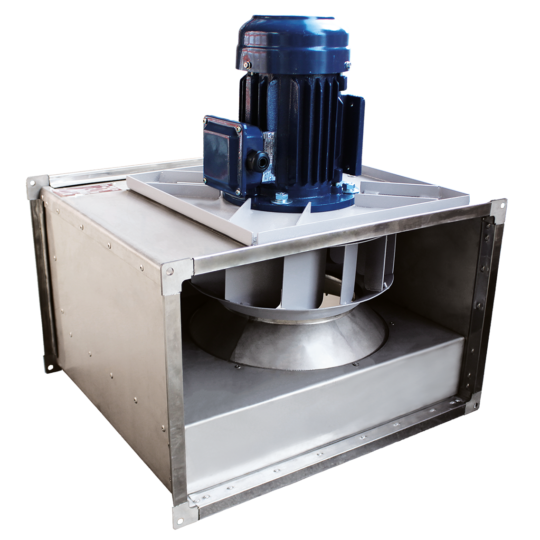

Кухонные (жаростойкие). Двигатель вынесен из потока воздуха, поэтому на нём не оседает жир и не сказывается высокая температура. Допустимая температура перемещаемой среды у канальных прямоугольных моделей в таком исполнении достигает +120 °С. Перед вентилятором ставят жироулавливающие фильтры, иначе жир оседает на колесе.
Взрывозащищённые. Предназначены для зон классов 1 и 2, где возможны горючие газы и пары (подгруппы IIA, IIB, IIC, температурные классы Т1–Т4). Выпускают прямоугольными, в том числе в коррозионностойком исполнении.

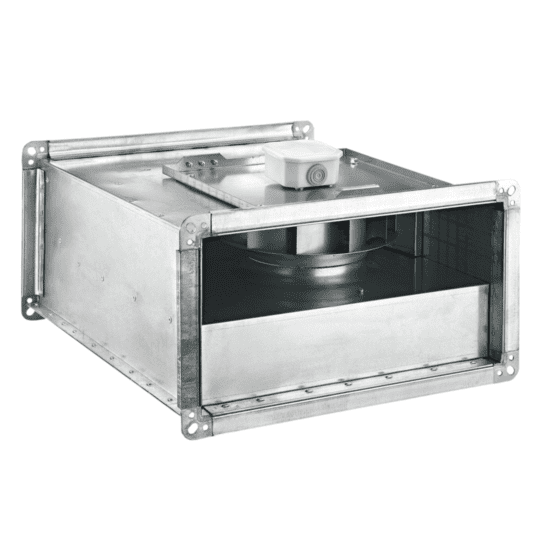

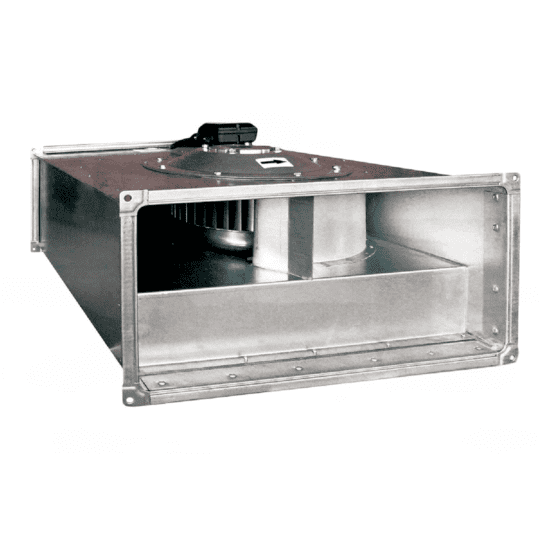

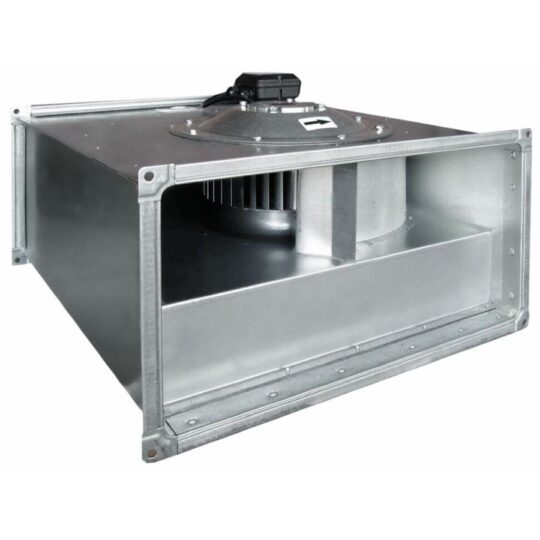

По форме сечения вентиляторы делятся на круглые и прямоугольные. Круглые подключают к круглым воздуховодам стандартных диаметров. Прямоугольные удобны там, где высота подпотолочного пространства ограничена.
Как подобрать вентилятор для воздуховода
Подбор начинается с расчёта необходимого расхода воздуха. Для оценки объём помещения умножают на кратность воздухообмена. Например, для помещения площадью 40 м² с высотой потолка 3 м объём составляет 120 м³. При кратности 5 раз в час потребуется около 600 м³/ч. К этому значению добавляют потери и подсосы воздуха через неплотности воздуховодов: чем протяжённее и разветвлённее сеть, тем они больше, а по нормам в системе в целом не должны превышать 6 %. Для административных помещений расход наружного воздуха нормируют по числу людей, например 20 м³/ч на человека в рабочих помещениях (СН 3.02.02-2019), а кратность 5 характерна для помещений с большими тепло- и влаговыделениями.
Следующий шаг – оценка аэродинамического сопротивления системы. Его создают длина воздуховодов, повороты, переходы, решётки, фильтры и обратные клапаны. Вентилятор подбирают по рабочей точке, то есть по пересечению его характеристики с характеристикой сети. Модель, выбранная только по максимальному расходу из каталога, в реальной системе почти всегда выдаёт меньше заявленного. Бывает и наоборот: если сеть оказалась легче расчётной, вентилятор уходит в зону большого расхода, растут ток двигателя и нагрев.
При сравнении моделей обращают внимание на такие параметры:
- производительность в м³/ч при рабочем давлении, а не при свободном выходе;
- максимальное создаваемое давление в Па;
- диаметр или размер присоединительного патрубка;
- уровень шума в дБ(А) и наличие шумоизоляции корпуса;
- потребляемая мощность, напряжение питания (230 или 400 В) и тип двигателя;
- степень защиты IP и допустимая температура перемещаемого воздуха (у типовых моделей от –30 до +40 °С);
- возможность регулирования скорости вращения.
Особенности монтажа
От правильной установки зависят шум, ресурс двигателя и реальная производительность системы. Во время монтажа соблюдают несколько правил:
- направление потока должно совпадать со стрелкой на корпусе;
- перед вентилятором оставляют прямой участок воздуховода не менее одного диаметра, после него не менее трёх диаметров, и не ставят на этих участках фильтры и нагреватели;
- корпус крепят на подвесах или кронштейнах с виброизолирующими прокладками;
- к воздуховоду вентилятор подключают на монтажных хомутах, а при повышенных требованиях к шуму через гибкую вставку, которая гасит вибрацию;
- за вентилятором на вытяжке ставят обратный клапан, чтобы воздух не возвращался при остановке;
- обеспечивают доступ к вентилятору для осмотра и очистки, которую рекомендуют проводить не реже раза в полгода.
Если помещение чувствительно к шуму, дополнительно устанавливают шумоглушитель и ограничивают скорость воздуха в магистрали. Повышенная скорость в узких воздуховодах создаёт шум независимо от того, насколько тихим считается сам вентилятор.
Регулирование и энергопотребление
Постоянная работа на полной мощности редко бывает оправданной. Нагрузка на вентиляцию меняется в течение суток, поэтому в систему добавляют регулятор скорости. Бывают симисторные и трансформаторные регуляторы, а для трёхфазных двигателей применяют частотные преобразователи. Обороты не опускают до перегрева двигателя: для частотных преобразователей производители не рекомендуют снижать частоту ниже 30 Гц. Перед покупкой регулятора следует проверить его совместимость с типом двигателя, иначе возможны гудение и перегрев.
Наиболее экономичны модели с EC-двигателями. Они плавно меняют обороты, имеют высокий КПД и подходят для систем с автоматикой, например с датчиками CO₂ или влажности. Стоимость таких вентиляторов выше, но при длительной эксплуатации разница окупается за счёт снижения расхода электроэнергии.
Типичные ошибки при выборе
Чаще всего проблемы возникают из-за нескольких причин:
- вентилятор подбирают без расчёта сопротивления сети;
- для длинных воздуховодов с решётками выбирают осевую модель вместо центробежной;
- не учитывают температуру и влажность перемещаемого воздуха;
- перемещают липкие и агрессивные среды вентилятором в обычном исполнении;
- экономят на шумоизоляции и виброизоляции;
- включают вентилятор без сети воздуховодов, при нулевом сопротивлении;
- устанавливают прибор без возможности обслуживания.
Каждая из этих ошибок приводит к недостатку воздухообмена, повышенному шуму или преждевременному выходу двигателя из строя.
Где купить и на что обратить внимание
Если нужно купить канальные вентиляторы в Минске, Витебске, Гомеле, Могилеве, Гродно и Бресте, обращайтесь в ООО «Аэрохит». Мы поставляем системы вентиляции, воздушного отопления и кондиционирования. Наши филиалы работают в каждом областном центре, поэтому мы оперативно обслуживаем клиентов на всей территории республики.
Подбором оборудования занимаются наши инженеры-консультанты. Они помогают выбрать модель под конкретные требования и бюджет: определяют тип вентилятора, нужные производительность и давление, допустимый уровень шума, подбирают регуляторы скорости, обратные клапаны, монтажные хомуты и шумоглушители. Чтобы консультация была точной, заранее подготовьте площадь и высоту помещения, назначение вентиляции и схему воздуховодов, если она уже есть.
