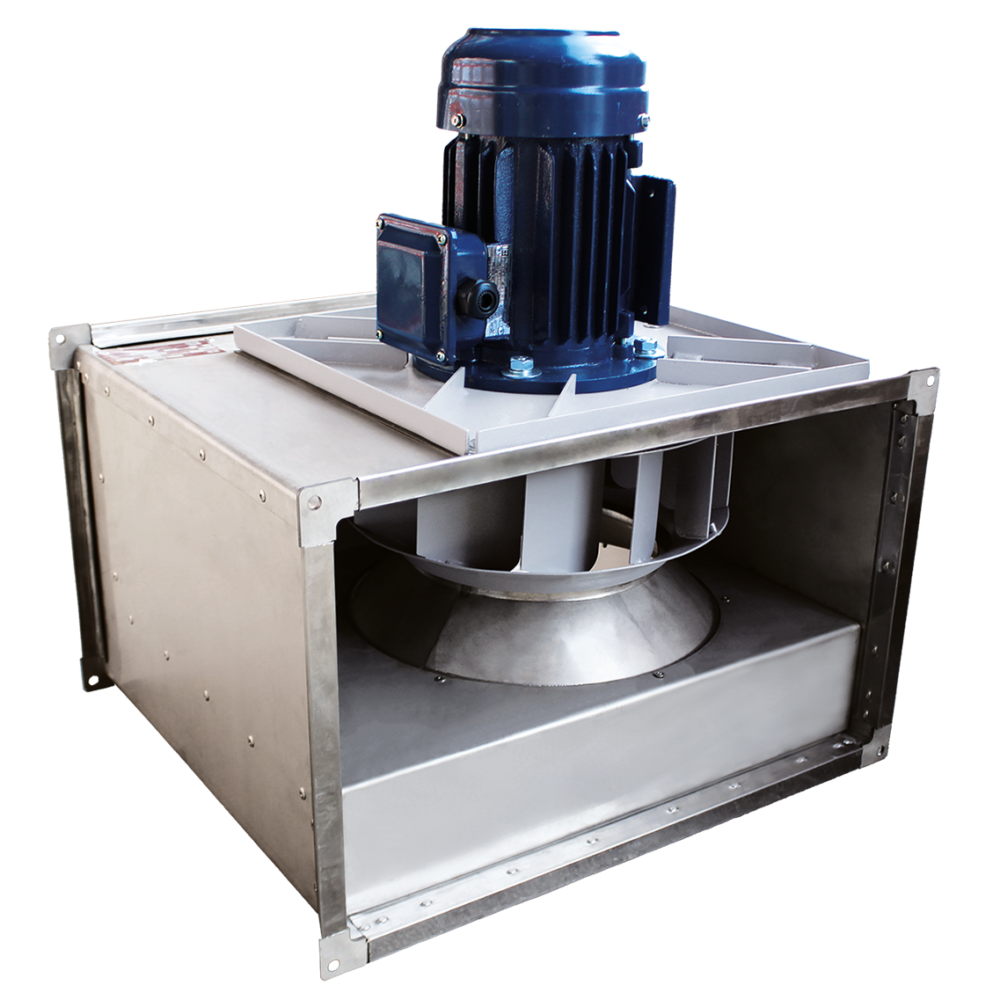

Вентиляторы канальные прямоугольные ВКПН (специсполнение)

Серия прямоугольных канальных вентиляторов ВКПН изготавливается только в специсполнениях. Вы можете заказать и купить прямоугольный взрывозащищенный канальный вентилятор, канальный вентилятор ВКПН в общепромышленном кислотостойком, взрывозащищенном кислотостойком или кухонном исполнении. Модельная линейка вентиляторов канальных прямоугольных ВКПН насчитывает 7-мь стандартных типоразмеров.

Общие сведения

• Лопатки рабочего колеса загнуты назад
• Расположение двигателя вне канала предохраняет его от воздействия нежелательных примесей воздушного потока
• Возможные варианты исполнения:
— В — Взрывозащищенное из разнородных материалов
— ВК — Взрывозащищенное коррозионностойкое
— К — Общепромышленное коррозионностойкое
— КХ — Кухонное
• Изготовлены из нержавеющей либо оцинкованной (в зависимости от варианта исполнения) стали и предназначены для перемещения слабоагрессивных газо-паровоздушных смесей или среды с повышенной температурой ((в зависимости от варианта исполнения)
• Степень защиты двигателя канального взрывозащищенного вентилятора в прямоугольном корпусе: 1ExdIIBT4 (возможен вариант защиты 1ExdIICT4)

Категория: Канальные
ПОЛУЧИТЬ КОНСУЛЬТАЦИЮ

Типоразмеры

ВКПН №40-20

Канальный вентилятор ВКПН 40-20 специального назначения применяют в вытяжных вентиляционных системах на объектах химического, фармацевтического, пищевого производства, аккумуляторных помещений, в различных лабораториях, на промышленных объектах со специфическими техпроцессами. Комплектуется общепромышленным двигателем с рабочим напряжением 220В, 380В или взрывозащищенными с напряжением 380В, двигатель вынесен за пределы корпуса что предотвращает его контакт с рабочей средой.

Технические характеристики Вентиляторы канальные прямоугольные ВКПН №40-20

    Двигатель
Вентилятор
(сокращённое обозначение)		 D рабочего колеса, в дм Мощность, кВТ Частота вращения об/мин Тип Рабочее напряжение Фазность Мах расход воздуха, м3/ч Давление р, Па Масса, кг
ВКПН 40*20 2D-2 2 0,18 3000 56A2 380 3 1 200 450 16,1
ВКПН 40*20 2E-2 2 0,18 3000 56B2 220 1 1 200 450 16,1


Аэродинамические характеристики канального вентилятора ВКП-Н 40-20

Аэродинамические характеристики канального вентилятора ВКП-Н 40-20

Габаритные и присоединительные размеры канального вентилятора ВКП-Н 40-20

Канальный вентилятор прямоугольный ВКПН №40-20

Для улучшения качества выпускаемой продукции конструкторский отдел оставляет за собой право вносить изменения размеров и комплектации без уведомления

Акустические характеристики канального вентилятора ВКП-Н 40-20

  Корректированный уровень звуковой мощности Lpa, дБ(А)
Вентилятор (сокращённое обозначение) на входе на выходе
ВКПН 40-20 2D-2 74 77
ВКПН 40-20 2E-2 74 77
ВКПН №50-25

Канальный вентилятор ВКПН 50-25 специального назначения применяют в вытяжных вентиляционных системах на объектах химического, фармацевтического, пищевого производства, аккумуляторных помещений, в различных лабораториях, на промышленных объектах со специфическими техпроцессами. Комплектуется общепромышленным двигателем с рабочим напряжением 220В, 380В или взрывозащищенными с напряжением 380В, двигатель вынесен за пределы корпуса что предотвращает его контакт с рабочей средой.

Технические характеристики Вентиляторы канальные прямоугольные ВКПН №50-25



    Двигатель
Вентилятор
(сокращённое обозначение)		 D рабочего колеса, в дм Мощность, кВТ Частота вращения об/мин Тип Рабочее напряжение Фазность Мах расход воздуха, м3/ч Давление р, Па Масса, кг
ВКПН 50*25 2D-2,25 2,25 0,37 3000 63A2 380 3 2 000 580 23,9
ВКПН 50*25 2E-2,25 2,25 0,37 3000 63B2 220 1 2 000 580 23,9
ВКПН 50*25 2D-2,5 2,5 0,55 3000 63B2 380 3 2 450 700 25,6
ВКПН 50*25 2E-2,5 2,5 0,55 3000 71A2 220 1 2 450 700 25,6
ВКПН 50*25 4D-2,5 2,5 0,12 1500 56A4 380 3 1 200 180 23,1
ВКПН 50*25 4E-2,5 2,5 0,12 1500 56A4 220 1 1 200 180 23,1





Аэродинамические характеристики канального вентилятора ВКП-Н 50-25

Аэродинамические характеристики канального вентилятора ВКП-Н 50-25

Габаритные и присоединительные размеры канального вентилятора ВКП-Н 50-25

Канальный вентилятор прямоугольный ВКПН №50-25

Для улучшения качества выпускаемой продукции конструкторский отдел оставляет за собой право вносить изменения размеров и комплектации без уведомления

Акустические характеристики канального вентилятора ВКП-Н 50-25

  Корректированный уровень звуковой мощности Lpa, дБ(А)
Вентилятор (сокращённое обозначение) на входе на выходе
ВКПН 50-25 2D-2,25 78 81
ВКПН 50-25 2E-2,25 78 81
ВКПН 50-25 2D-2,5 81 84
ВКПН 50-25 2E-2,5 81 84
ВКПН 50-25 4D-2,5 64 67
ВКПН 50-25 4E-2,5 64 67
ВКПН №50-30

Канальный вентилятор ВКПН 50-30 специального назначения применяют в вытяжных вентиляционных системах на объектах химического, фармацевтического, пищевого производства, аккумуляторных помещений, в различных лабораториях, на промышленных объектах со специфическими техпроцессами. Комплектуется общепромышленным двигателем с рабочим напряжением 220В, 380В или взрывозащищенными с напряжением 380В, двигатель вынесен за пределы корпуса что предотвращает его контакт с рабочей средой.

Технические характеристики Вентиляторы канальные прямоугольные ВКПН №50-30

  Двигатель
Вентилятор
(сокращённое обозначение)		 D рабочего колеса, в дм Мощность, кВТ Частота вращения об/мин Тип Рабочее напряжение Фазность Мах расход воздуха, м3/ч Давление р, Па Масса, кг
ВКПН 50*30 2D-2,8 2,8 1,1 3000 71B2 380 3 3 800 900 32,4
ВКПН 50*30 4D-2,8 2,8 0,12 1500 56A4 380 3 2 000 230 26,5
ВКПН 50*30 4E-2,8 2,8 0,12 1500 56A4 220 1 2 000 230 26,5
ВКПН 50*30 2D-3,15 3,15 2,2 3000 80B2 380 3 5 200 1 130 39,7
ВКПН 50*30 4D-3,15 3,15 0,25 1500 63A4 380 3 2 250 290 30,9
ВКПН 50*30 4E-3,15 3,15 0,25 1500 63B4 220 1 2 250 290 30,9





Аэродинамические характеристики канального вентилятора ВКП-Н 50-30

Аэродинамические характеристики канального вентилятора ВКП-Н 50-30

Габаритные и присоединительные размеры канального вентилятора ВКП-Н 50-30

Канальный вентилятор прямоугольный ВКПН №50-30

Для улучшения качества выпускаемой продукции конструкторский отдел оставляет за собой право вносить изменения размеров и комплектации без уведомления

Акустические характеристики канального вентилятора ВКП-Н 50-30

  Корректированный уровень звуковой мощности Lpa, дБ(А)
Вентилятор (сокращённое обозначение) на входе на выходе
ВКПН 50-30 2D-2,8 85 88
ВКПН 50-30 2D-3,15 89 92
ВКПН 50-30 4E-2,8 67 70
ВКПН 50-30 4D-2,8 67 70
ВКПН 50-30 4D-3,15 71 74
ВКПН 50-30 4E-3,15 71 74
ВКПН №60-35

Канальный вентилятор ВКПН 60-35 специального назначения применяют в вытяжных вентиляционных системах на объектах химического, фармацевтического, пищевого производства, аккумуляторных помещений, в различных лабораториях, на промышленных объектах со специфическими техпроцессами. Комплектуется общепромышленным двигателем с рабочим напряжением 220В, 380В или взрывозащищенными с напряжением 380В, двигатель вынесен за пределы корпуса что предотвращает его контакт с рабочей средой.

Технические характеристики Вентиляторы канальные прямоугольные ВКПН №60-35

    Двигатель
Вентилятор
(сокращённое обозначение)		 D рабочего колеса, в дм Мощность, кВТ Частота вращения об/мин Тип Рабочее напряжение Фазность Мах расход воздуха, м3/ч Давление р, Па Масса, кг
ВКПН 60*35 2D-3,55 3,55 3 3000 90L2 380 3 7 800 1 400 52,8
ВКПН 60*35 4D-3,55 3,55 0,37 1500 63B4 380 3 3 800 350 40
ВКПН 60*35 4E-3,55 3,55 0,37 1500 71A4 220 1 3 800 350 40


Аэродинамические характеристики канального вентилятора ВКП-Н 60-35

Аэродинамические характеристики канального вентилятора ВКП-Н 60-35

Габаритные и присоединительные размеры канального вентилятора ВКП-Н 60-35

Канальный вентилятор прямоугольный ВКПН №60-35

Для улучшения качества выпускаемой продукции конструкторский отдел оставляет за собой право вносить изменения размеров и комплектации без уведомления

Акустические характеристики канального вентилятора ВКП-Н 60-35

  Корректированный уровень звуковой мощности Lpa, дБ(А)
Вентилятор (сокращённое обозначение) на входе на выходе
ВКПН 60-35 2D-3,55 93 96
ВКПН 60-35 4D-3,55 75 78
ВКПН 60-35 4E-3,55 75 78
ВКПН №70-40

Канальный вентилятор ВКПН 70-40 специального назначения применяют в вытяжных вентиляционных системах на объектах химического, фармацевтического, пищевого производства, аккумуляторных помещений, в различных лабораториях, на промышленных объектах со специфическими техпроцессами. Комплектуется общепромышленным двигателем с рабочим напряжением 220В, 380В или взрывозащищенными с напряжением 380В, двигатель вынесен за пределы корпуса что предотвращает его контакт с рабочей средой.

Технические характеристики Вентиляторы канальные прямоугольные ВКПН №70-40

    Двигатель
Вентилятор
(сокращённое обозначение)		 D рабочего колеса, в дм Мощность, кВТ Частота вращения об/мин Тип Рабочее напряжение Фазность Мах расход воздуха, м3/ч Давление р, Па Масса, кг
ВКПН 70*40 4D-4 4 0,75 1500 71B4 380 3 5 200 450 53,7



Аэродинамические характеристики канального вентилятора ВКП-Н 70-40

Аэродинамические характеристики канального вентилятора ВКП-Н 70-40

Габаритные и присоединительные размеры канального вентилятора ВКП-Н 70-40

Канальный вентилятор прямоугольный ВКПН №70-40

Для улучшения качества выпускаемой продукции конструкторский отдел оставляет за собой право вносить изменения размеров и комплектации без уведомления

Акустические характеристики канального вентилятора ВКП-Н 70-40

  Корректированный уровень звуковой мощности Lpa, дБ(А)
Вентилятор (сокращённое обозначение) на входе на выходе
ВКПН 70-40 4D-4 71 74
ВКПН №80-50

Канальный вентилятор ВКПН 80-50 специального назначения применяют в вытяжных вентиляционных системах на объектах химического, фармацевтического, пищевого производства, аккумуляторных помещений, в различных лабораториях, на промышленных объектах со специфическими техпроцессами. Комплектуется общепромышленным двигателем с рабочим напряжением 220В, 380В или взрывозащищенными с напряжением 380В, двигатель вынесен за пределы корпуса что предотвращает его контакт с рабочей средой.

Технические характеристики Вентиляторы канальные прямоугольные ВКПН №80-50

    Двигатель
Вентилятор
(сокращённое обозначение)		 D рабочего колеса, в дм Мощность, кВТ Частота вращения об/мин Тип Рабочее напряжение Фазность Мах расход воздуха, м3/ч Давление р, Па Масса, кг
ВКПН 80*50 4D-4,5 4,5 1,5 1500 80B4 380 3 7 800 550 79,4
ВКПН 80*50 4D-5 5 2,2 1500 90L4 380 3 10 400 700 79,4



Аэродинамические характеристики канального вентилятора ВКП-Н 80-50

Аэродинамические характеристики канального вентилятора ВКП-Н 80-50

Габаритные и присоединительные размеры канального вентилятора ВКП-Н 80-50

Канальный вентилятор прямоугольный ВКПН №80-50

Для улучшения качества выпускаемой продукции конструкторский отдел оставляет за собой право вносить изменения размеров и комплектации без уведомления

Акустические характеристики канального вентилятора ВКП-Н 80-50

  Корректированный уровень звуковой мощности Lpa, дБ(А)
Вентилятор (сокращённое обозначение) на входе на выходе
ВКПН 80-50 4D-4,5 75 78
ВКПН 80-50 4D-5 86 89
ВКПН №100-50

Канальный вентилятор ВКПН 100-50 специального назначения применяют в вытяжных вентиляционных системах на объектах химического, фармацевтического, пищевого производства, аккумуляторных помещений, в различных лабораториях, на промышленных объектах со специфическими техпроцессами. Комплектуется общепромышленным двигателем с рабочим напряжением 220В, 380В или взрывозащищенными с напряжением 380В, двигатель вынесен за пределы корпуса что предотвращает его контакт с рабочей средой.

Технические характеристики Вентиляторы канальные прямоугольные ВКПН №100-50

    Двигатель
Вентилятор
(сокращённое обозначение)		 D рабочего колеса, в дм Мощность, кВТ Частота вращения об/мин Тип Рабочее напряжение Фазность Мах расход воздуха, м3/ч Давление р, Па Масса, кг
ВКПН 100*50 4D-5,6 5,6 4 1500 100L4 380 3 14 400 900 110,6



Аэродинамические характеристики канального вентилятора ВКП-Н 100-50

Аэродинамические характеристики канального вентилятора ВКП-Н 100-50

Габаритные и присоединительные размеры канального вентилятора ВКП-Н 100-50

Канальный вентилятор прямоугольный ВКПН №100-50

Для улучшения качества выпускаемой продукции конструкторский отдел оставляет за собой право вносить изменения размеров и комплектации без уведомления

Акустические характеристики канального вентилятора ВКП-Н 100-50

  Корректированный уровень звуковой мощности Lpa, дБ(А)
Вентилятор (сокращённое обозначение) на входе на выходе
ВКПН 100-50 4D-5,6 89 92

Описание

Канальные вентиляторы ВКПН

Вентиляторы канальные прямоугольные ВКПН специального назначения применяются в вытяжных вентиляционных системах на объектах химического, фармацевтического, пищевого производства, аккумуляторных помещений, в различных лабораториях, на промышленных объектах со специфическими техпроцессами и др. Для реализации качественной и эффективной работы канального взрывозащищенного вентилятора, повышения надёжности и долговечности, необходим грамотный и постоянный технический уход, гарантирующий нормальное техническое состояние вентилятора. Особое внимание необходимо уделить зазорам между крыльчаткой и корпусом, на состояние рабочего колеса и его износ в процессе эксплуатации, на состояние заземления и электродвигателя. Рабочая среда – воздух и газовоздушные среды со слабой химической агрессивностью по отношению к черным и цветным металлам или с повышенной температурой.

Конструктивные особенности вентилятора ВКПН

Конструкция вентилятора канального прямоугольного ВКПН – моноблочная. Агрегат поставляется заказчику в полностью собранном виде в заводской упаковке. Отличительной конструктивной чертой данного вентилятора является то, что приводной двигатель вынесен на пределы рабочего сечения на наружную стенку корпуса. Такое техническое решение позволяет со стопроцентной вероятностью исключить влияние рабочей среды на двигатель, соответственно, повышается надежность и долговечность вентилятора канального ВКПН. Степень защиты электропривода во взрывобезопасном исполнении — 1ExdIIBT4 (либо 1ExdIICT4). Корпус прямоугольного канального вентилятора ВКПН изготавливается из оцинкованной или нержавеющей стали, благодаря чему надежно защищен от коррозии. Корпуса из оцинковки дополнительно покрываются износостойкими ЛКМ методом порошкового напыления. По торцам корпуса вентилятора канального прямоугольного ВКПН предусмотрены монтажные фланцы с отверстиями для подсоединения агрегата к вентиляционным воздуховодам. Вентилятор ВКПН монтируется в разрыв воздуховодов с помощью монтажных шин. Для лучшей герметизации рекомендуется использовать уплотнительные ленты или герметики. Внутри корпуса располагается рабочее колесо радиального типа с отогнутыми в обратную вращению сторону лопатками.

Канальные вентиляторы ВКПН условия эксплуатации

Вентиляторы канальные прямоугольные ВКПН специального назначения рассчитаны на эксплуатацию в климатических условиях У и Т согласно ГОСТ 15150 по категориям размещения 2 и 3. Не допускается наличие в перемещаемом воздухе капельной влаги, агрессивных веществ по отношению к углеродистым сталям, алюминию и меди, липких или волокнистых веществ технического или естественного происхождения.
