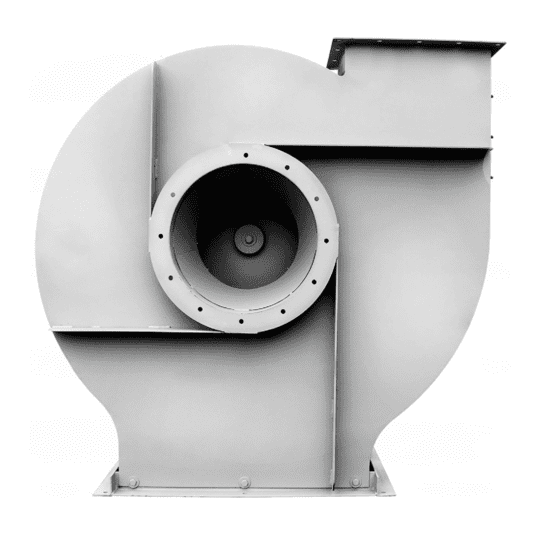

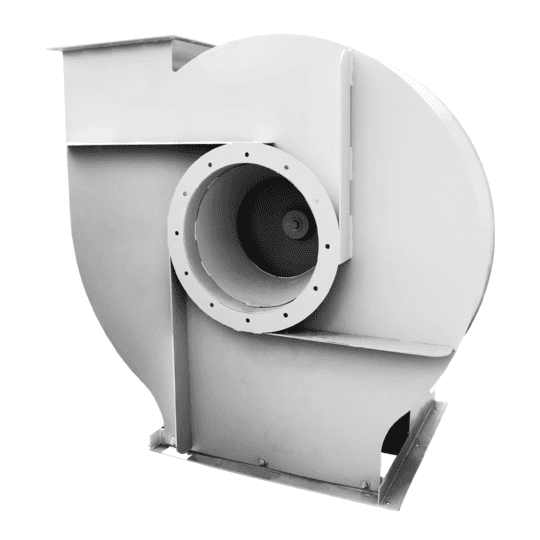

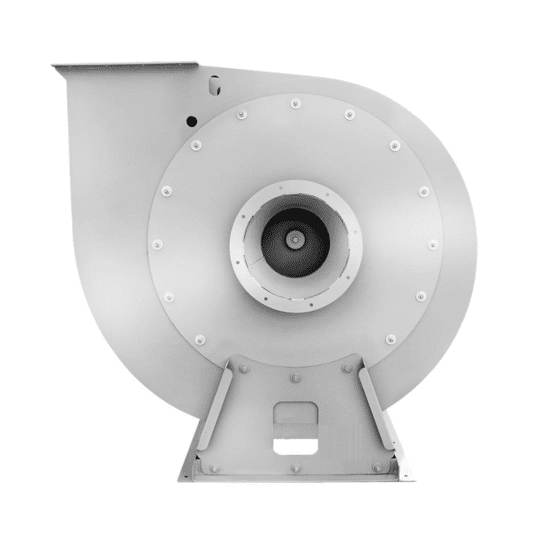

Радиальный вентилятор перемещает воздух за счёт центробежной силы. Рабочее колесо с лопатками вращается внутри спирального кожуха, захватывает воздушный поток через входное отверстие и выбрасывает его через выходной патрубок под углом 90° к оси вращения. Характерная форма кожуха, за которой закрепилось название вентилятор улитка, обеспечивает плавное преобразование кинетической энергии воздуха в статическое давление. Это позволяет использовать оборудование в сетях с высоким аэродинамическим сопротивлением.
Классификация по величине полного давления
Центробежный вентилятор подбирают исходя из расчётного давления в системе. По этому параметру оборудование делится на три группы.

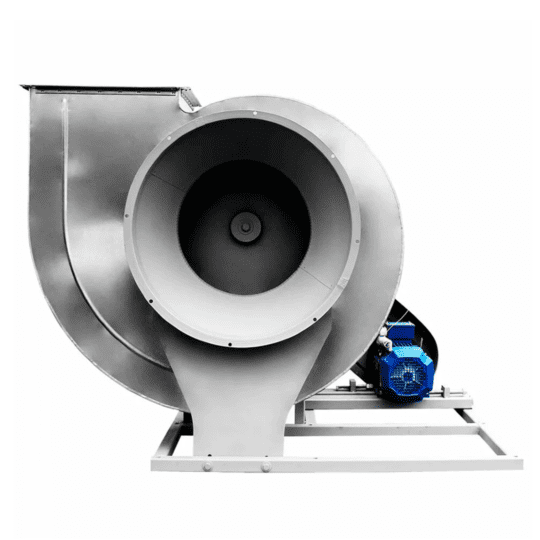

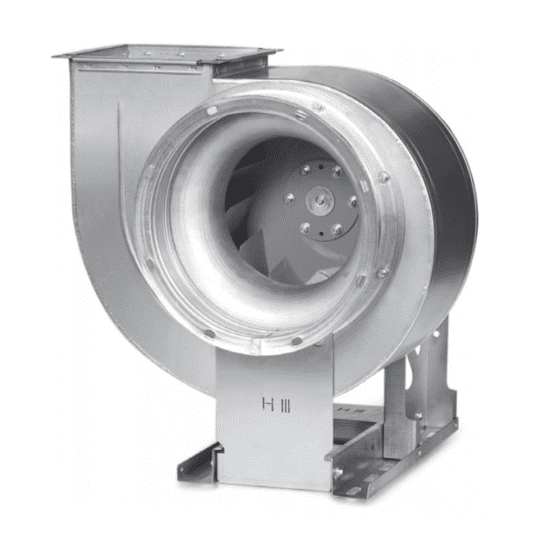

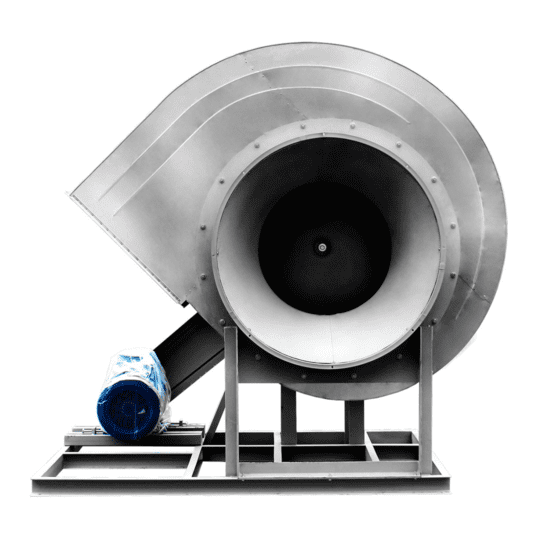

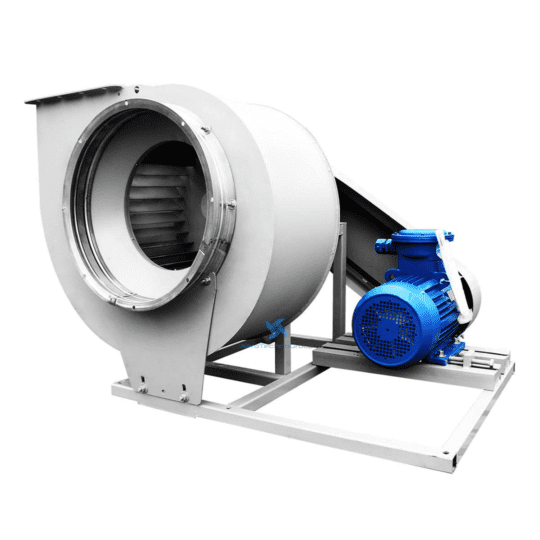

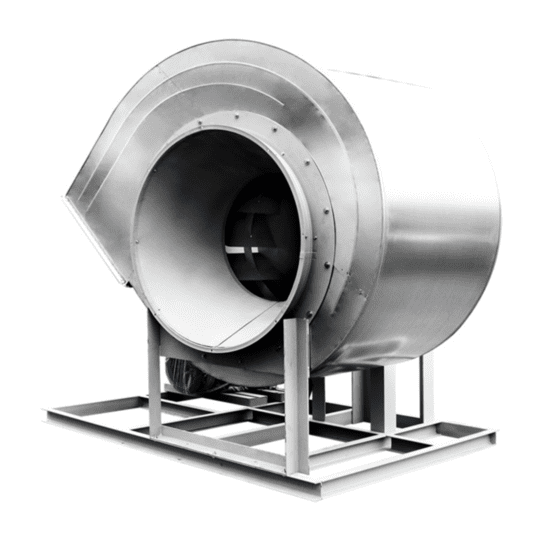

- Низкого давления (до 1 000 Па). Применяются в системах общеобменной вентиляции с короткими воздуховодами и минимальным количеством фасонных элементов. Типовые серии: ВР 80-75, ВР 86-77, ВЦ 4-70.

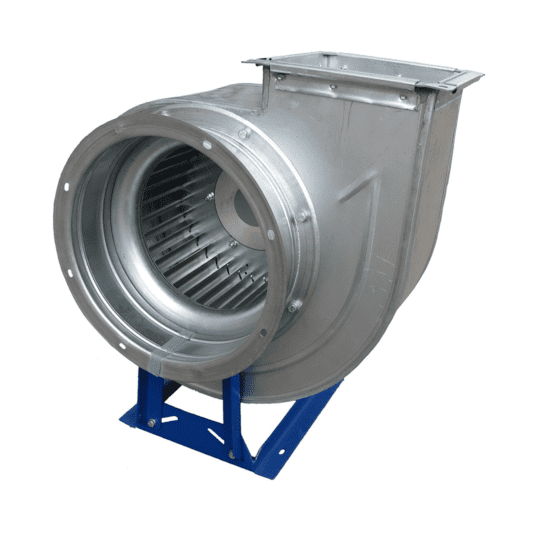

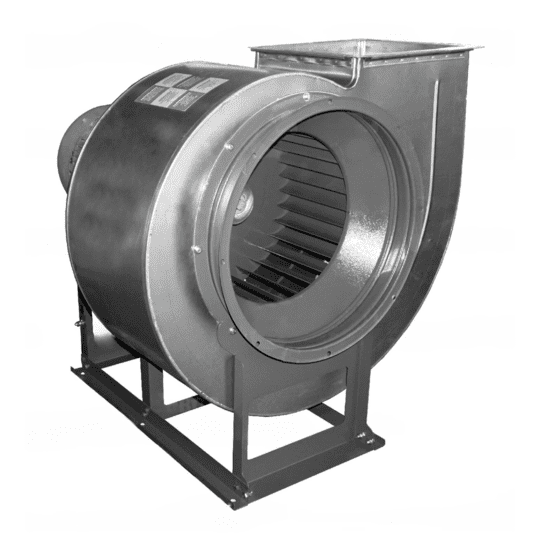

- Среднего давления (от 1 000 до 3 000 Па). Подходят для сетей средней протяжённости с фильтрами, шумоглушителями и несколькими поворотами. Типовые серии: ВР 300-45, ВР 15-45, ВЦ 14-46.
- Высокого давления (от 3 000 до 12 000 Па). Используются в пневмотранспорте, системах аспирации и технологических установках с плотными фильтрами. Типовые серии: ВР 12-26, ВР 132-30.
Критерии подбора оборудования
Корректный выбор модели начинается с расчёта аэродинамической сети. Ошибки на этом этапе приводят к тому, что вентилятор работает в неоптимальной зоне: шумит, вибрирует, потребляет лишнюю электроэнергию.
На что обращать внимание при расчёте:
- Требуемая производительность (м³/ч). Определяется объёмом помещения и нормативной кратностью воздухообмена по СНиП 41-01-2003. Для офисных помещений кратность составляет от 3 до 4, для производственных цехов с вредными выделениями – от 8 до 15 и выше.
- Полное давление (Па). Рассчитывается как сумма потерь на трение и местных сопротивлений по всей длине воздуховода. Каждый поворот, тройник, фильтр и решётка добавляют сопротивление.
- Частота вращения рабочего колеса (об/мин). Влияет на производительность и уровень шума. Стандартные значения: 750, 1 000, 1 500, 3 000 об/мин.
- Мощность электродвигателя (кВт). Подбирается с коэффициентом запаса от 1,1 до 1,2 от расчётной мощности на валу.
- Направление вращения и положение корпуса. Определяется схемой прокладки воздуховодов на объекте.
Исполнения и материалы корпуса
Конструкция и материал зависят от характеристик перемещаемой среды. Стандартные исполнения по ГОСТ 5976-90:
- Общепромышленное. Корпус и рабочее колесо из углеродистой стали. Для чистого воздуха с температурой до +80 °C и запылённостью не более 100 мг/м³.
- Коррозионностойкое. Нержавеющая сталь: базовое исполнение AISI430 (аналог 08Х17) – для влажных сред; для паров кислот и щелочей – более стойкие марки AISI304, AISI321 (аналог 12Х18Н10Т), AISI316.
- Взрывозащищённое. Чтобы при случайном контакте рабочего колеса с корпусом не возникла искра, в зоне возможного трения используют разные по составу металлы, не дающие искрения при контакте, – стальной корпус с латунными вставками. Для сред, вызывающих коррозию стали, – нержавеющая сталь с латунью; для отдельных сред – алюминиевые сплавы. Для помещений категорий А и Б по взрывопожарной опасности.
- Теплостойкое. Жаропрочная сталь, выдерживающая температуру до +200 °C. Для горячих технологических процессов.
Привод может быть прямым (схема 1, колесо на валу двигателя), через муфту с промежуточной подшипниковой опорой (схема 3) или через клиноременную передачу на такой же опоре (схема 5). Схемы 3 и 5 разгружают вал двигателя, вынося рабочее колесо на собственные подшипники; ременной привод дополнительно позволяет регулировать обороты заменой шкивов и защищает двигатель от нагрева при работе с горячими средами.
Область применения
Центробежные радиальные вентиляторы устанавливают там, где осевые модели не обеспечивают нужного напора:
- Приточные и вытяжные системы зданий с разветвлённой сетью воздуховодов.
- Системы подпора воздуха в лестничные клетки при пожаре.
- Местные отсосы от сварочных постов, гальванических ванн, шлифовальных станков.
- Пневмотранспорт сыпучих материалов, древесной стружки, зерновой пыли.
- Подача воздуха в горелки котлов и промышленных печей.
- Сушильные камеры и технологические установки с замкнутым циклом.
Монтаж и пусконаладка
Оборудование устанавливают на виброизолирующие опоры или крепят к несущим конструкциям через гибкие вставки. Это предотвращает передачу вибрации на строительные конструкции и снижает структурный шум. Материал вставки подбирают по условиям эксплуатации: для низкого и среднего давления – ПВХ-ткань, для высокого давления и запылённых сред – брезент, для горячих процессов – стеклоткань, для агрессивных сред – силикон на нержавеющем каркасе.
Перед первым пуском проверяют зазор между входным патрубком и рабочим колесом. При необходимости зазор выставляют в пределах допусков, указанных в паспорте на конкретную модель, – увеличенный зазор снижает производительность вентилятора. Также контролируют соосность валов при ременном приводе и натяжение ремней.
Плановое обслуживание включает смазку подшипниковых узлов, проверку балансировки колеса и очистку лопаток от отложений. При нагруженном режиме работы смазку подшипников проводят не реже одного раза в 3 месяца; периодичность остальных работ зависит от запылённости среды.
Как заказать
Купить радиальный вентилятор в Минске, Витебске, Бресте, Гомеле, Гродно, Могилеве можно через форму на сайте или по телефону. Инженеры подберут модель под параметры вашей сети, рассчитают рабочую точку на аэродинамической характеристике и согласуют исполнение корпуса.
