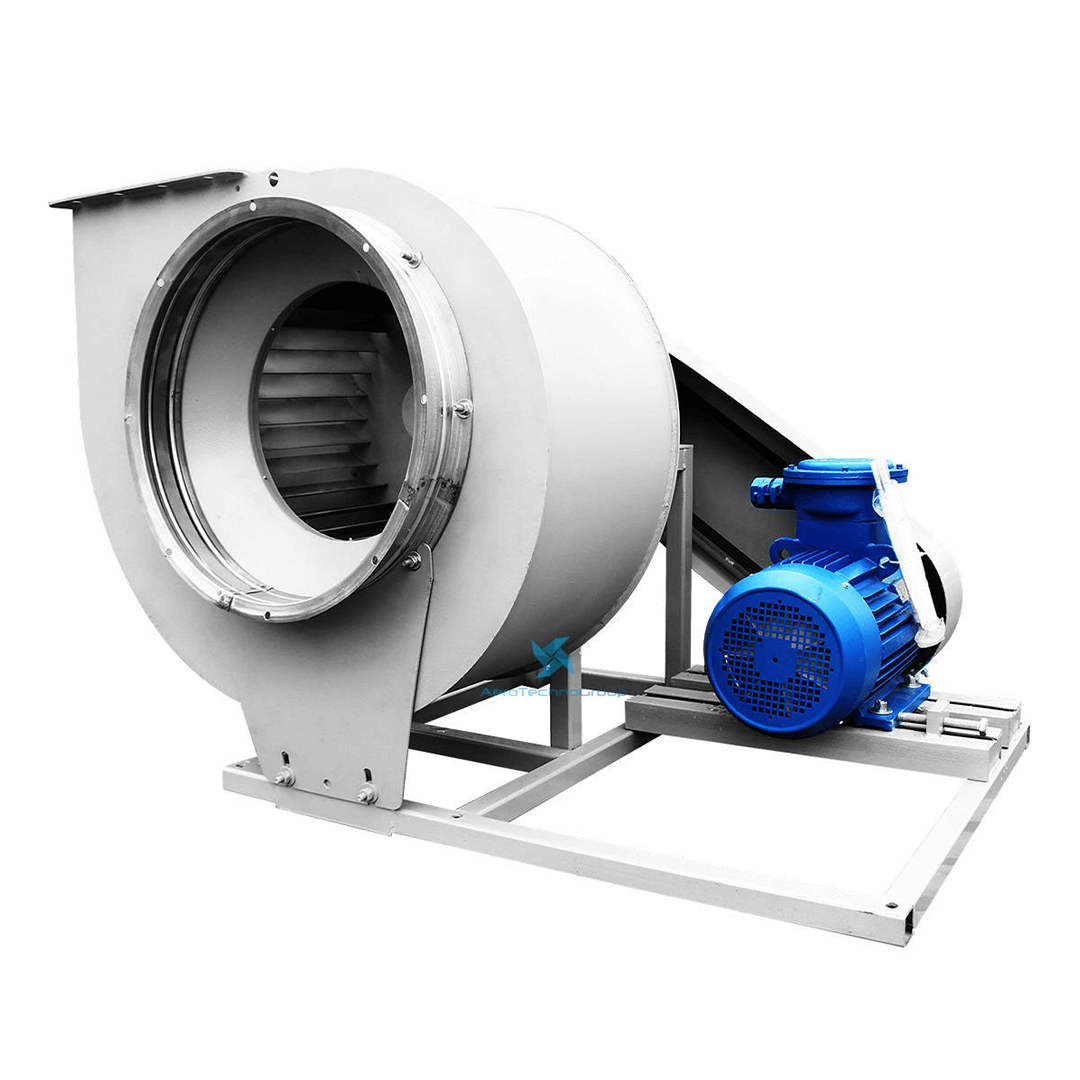

Радиальные вентиляторы ВР 80-70

Общие сведения

• Низкого давления
• Одностороннего всасывания
• Корпус – спиральный поворотный
• Лопатки рабочего колеса – загнутые назад
• Количество лопаток рабочего колеса – 12
• Направление вращения – правое, левое

Категория: Радиальные
ПОЛУЧИТЬ КОНСУЛЬТАЦИЮ

Размеры

2.5

Исполнение 1

Технические характеристики Радиальные вентиляторы ВР 80-70 №2,5 , исполнение 1
  Электродвигатель Параметры в рабочей зоне   Виброизоляторы
Относительный диаметр колеса Частота вращения, об/мин Установленная мощность, кВт Тип электродвигателя Производительность,
1000 х м3/ч		 Полное давление, Па Масса*, кг Марка Количество в комплекте
0,9 1450 0,12 56А4 0,37 – 0,88 137 – 55 24 ДО-38 4
2900 0,37 63А2 0,75 – 1,77 540 – 220 24
0,95 1450 0,12 56А4 0,53 – 0,91 160 – 82 24
2900 0,55 63А2 1,1 – 1,82 640 – 330 24
1 1450 0,12 56А4 0,48 – 0,98 183 – 96 24
2900 0,55 63А2 0,96 – 1,97 740 – 380 24
1,05 1450 0,12 56А4 0,52 – 1,1 230 – 113 24
2900 0,75 71А2 1,02 – 2,25 900 – 425 27
1,1 1450 0,12 56А4 0,56 – 1,12 260 – 121 24
2900 0,75 71А2 1,1 – 2,25 1020 – 480 27

*При изменении типа двигателя масса может меняться

Аэродинамические характеристики радиального вентилятора ВР 80-70 № 2,5 Исполнение 1
Аэродинамические характеристики радиального вентилятора ВР 80-70 № 2,5 Исполнение 1
Аэродинамические характеристики радиального вентилятора ВР 80-70 № 2,5 Исполнение 1
Аэродинамические характеристики радиального вентилятора ВР 80-70 № 2,5 Исполнение 1
Аэродинамические характеристики радиального вентилятора ВР 80-70 № 2,5 Исполнение 1
Аэродинамические характеристики радиального вентилятора ВР 80-70 № 2,5 Исполнение 1
Габаритные и присоединительные размеры радиального вентилятора ВР 80-70 № 2,5 Исполнение 1

Радиальный вентилятор ВР 80-70 №2,5

Для улучшения качества выпускаемой продукции конструкторский отдел оставляет за собой право вносить изменения размеров и комплектации без уведомления

Габаритные и присоединительные размеры радиального вентилятора ВР 80-70 № 2,5 Исполнение 1, зависящие от положения корпуса

Радиальный вентилятор ВР 80-70 №2,5

Для улучшения качества выпускаемой продукции конструкторский отдел оставляет за собой право вносить изменения размеров и комплектации без уведомления

Акустические характеристики радиального вентилятора ВР 80-70 № 2,5 Исполнение 1
  Значение Lpi в октавных полосах f, Гц
Частота вращения, об/мин 63 125 250 500 1000 2000 4000 8000 Lpa, дБА
1500 58 61 69 62 60 58 50 41 67
3000 72 73 76 84 77 75 73 65 84

Акустические характеристики измерены со стороны нагнетания при номинальном режиме работы вентилятора. На стороне всасывания уровни звуковой мощности на 3 дБ ниже уровня, приведенных в таблице.

На границах рабочего участка аэродинамические уровни звуковой мощности на 3 дБ выше уровня звуковой мощности, соответствующего номинальному режиму работы вентилятора.

3.15

Исполнение 1

Технические характеристики Радиальные вентиляторы ВР 80-70 №3,15 , исполнение 1
  Электродвигатель Параметры в рабочей зоне   Виброизоляторы
Относительный диаметр колеса Частота вращения, об/мин Установленная мощность, кВт Тип электродвигателя Производительность,
1000 х м3/ч		 Полное давление, Па Масса*, кг Марка Количество в комплекте
0,9 1450 0,18 56B4 0,75-1,79 230-90 33 до-38 4
2900 1,1 71B2 1,55-3,5 900-360 37
0,95 1450 0,18 56B4 1,03-1,82 275-138 33
2900 1,5 80A2 2,1-3,7 1100-550 41
1 1450 0,25 63A4 1,0-1,95 315-163 33
2900 1,5 80A2 2,0-3,75 1250-650 41
1,05 1450 0,37 63B4 1,08-2,25 375-178 33
2900 2,2 80B2 2,17-4,5 1500-700 35
1,1 1450 0,37 63B4 1,1-2,25 445-210 33
2900 2,2 80B2 2,2-4,51 1790-820 35

*При изменении типа двигателя масса может меняться

Аэродинамические характеристики радиального вентилятора ВР 80-75 №3,15 Исполнение 1
Аэродинамические характеристики радиального вентилятора ВР 80-75 №3,15 Исполнение 1
Аэродинамические характеристики радиального вентилятора ВР 80-75 №3,15 Исполнение 1
Аэродинамические характеристики радиального вентилятора ВР 80-75 №3,15 Исполнение 1
Аэродинамические характеристики радиального вентилятора ВР 80-75 №3,15 Исполнение 1
Аэродинамические характеристики радиального вентилятора ВР 80-75 №3,15 Исполнение 1
Габаритные и присоединительные размеры радиального вентилятора ВР 80-75 №3,15 Исполнение 1

Радиальный вентилятор ВР 80-70 №3,15

Для улучшения качества выпускаемой продукции конструкторский отдел оставляет за собой право вносить изменения размеров и комплектации без уведомления

Габаритные и присоединительные размеры радиального вентилятора ВР 80-75 №3,15 Исполнение 1, зависящие от положения корпуса

Радиальный вентилятор ВР 80-70 №3,15

Для улучшения качества выпускаемой продукции конструкторский отдел оставляет за собой право вносить изменения размеров и комплектации без уведомления

Акустические характеристики радиального вентилятора ВР 80-75 №3,15 Исполнение 1
  Значение Lpi в октавных полосах f, Гц
Частота вращения, об/мин 63 125 250 500 1000 2000 4000 8000 Lpa, дБА
1500 66 68 76 69 67 65 57 48 74
3000 79 81 84 92 85 83 81 73 92

Акустические характеристики измерены со стороны нагнетания при номинальном режиме работы вентилятора. На стороне всасывания уровни звуковой мощности на 3 дБ ниже уровня, приведенных в таблице. На границах рабочего участка аэродинамические уровни звуковой мощности на 3 дБ выше уровня звуковой мощности, соответствующего номинальному режиму работы вентилятора.

4.0

Исполнение 1

Технические характеристики Радиальные вентиляторы ВР 80-70 №4,0 , исполнение 1
  Электродвигатель Параметры в рабочей зоне   Виброизоляторы
Относительный диаметр колеса Частота вращения, об/мин Установленная мощность, кВт Тип электродвигателя Производительность,
1000 х м3/ч		 Полное давление, Па Масса*, кг Марка Количество в комплекте
0,9 960 0,18 63A6 1,03-2,4 167-68 48 до-39 4
1450 0,55 71A4 1,55-3,58 375-155 51
2900 4 100S2 3,04-1,18 1511-608 72
0,95 960 0,18 63A6 1,43-2,5 205-105 48
1450 0,55 71A4 2,2-3,75 460-240 51
2900 4 100S2 4,33-7,52 1859-927 72
1 960 0,25 63B6 1,25-2,95 230-130 49
1450 0,75 71В4 1,85-4,3 520-290 52
2900 5,5 100L2 3,8-8,8 2100-1190 80
1,05 960 0,37 71A6 1,5-3,0 280-130 52
1450 1,1 80A4 2,2-4,5 610-300 57
2900 7,5 112M2 4,3-9,1 2500-1250 95
1,1 960 0,37 71A6 1,45-3,1 325-158 52
1450 1,1 80A4 2,2-4,6 750-350 57
2900 7,5 112M2 4,4-9,2 2950-1400 95

*При изменении типа двигателя масса может меняться

Аэродинамические характеристики радиального вентилятора ВР 80-70 №4 Исполнение 1
Аэродинамические характеристики радиального вентилятора ВР 80-70 №4 Исполнение 1
Аэродинамические характеристики радиального вентилятора ВР 80-70 №4 Исполнение 1
Аэродинамические характеристики радиального вентилятора ВР 80-70 №4 Исполнение 1
Аэродинамические характеристики радиального вентилятора ВР 80-70 №4 Исполнение 1
Аэродинамические характеристики радиального вентилятора ВР 80-70 №4 Исполнение 1
Габаритные и присоединительные размеры радиального вентилятора ВР 80-70 №4 Исполнение 1

Радиальный вентилятор ВР 80-70 №4,0

Для улучшения качества выпускаемой продукции конструкторский отдел оставляет за собой право вносить изменения размеров и комплектации без уведомления

Габаритные и присоединительные размеры радиального вентилятора ВР 80-70 №4 Исполнение 1, зависящие от положения корпуса

Радиальный вентилятор ВР 80-70 №4,0

Для улучшения качества выпускаемой продукции конструкторский отдел оставляет за собой право вносить изменения размеров и комплектации без уведомления

Акустические характеристики радиального вентилятора ВР 80-70 №4 Исполнение 1
  Значение Lpi в октавных полосах f, Гц
Частота вращения, об/мин 63 125 250 500 1000 2000 4000 8000 Lpa, дБА
1500 66 68 76 69 67 65 57 48 74
3000 79 81 84 92 85 83 81 73 92

Акустические характеристики измерены со стороны нагнетания при номинальном режиме работы вентилятора. На стороне всасывания уровни звуковой мощности на 3 дБ ниже уровня, приведенных в таблице.

На границах рабочего участка аэродинамические уровни звуковой мощности на 3 дБ выше уровня звуковой мощности, соответствующего номинальному режиму работы вентилятора.

5.0

Исполнение 1

Технические характеристики Радиальные вентиляторы ВР 80-70 №5,0 , исполнение 1
  Электродвигатель Параметры в рабочей зоне   Виброизоляторы
Относительный диаметр колеса Частота вращения, об/мин Установленная мощность, кВт Тип электродвигателя Производительность,
1000 х м3/ч		 Полное давление, Па Масса*, кг Марка Количество в комплекте
0,9 960 0,55 71B6 1,95-4,6 265-107 79 до-40 5
1450 1,1 80A4 2,97-7,0 620-245 82
0,95 960 0,55 71B6 2,7-4,9 330-165 79
1450 1,5 80B4 4,2-7,3 750-375 86
1 960 0,75 80A6 2,6-5,25 370-180 87
1450 2,2 90L4 3,95-7,9 860-440 93
1,05 960 1,1 80B6 3,7-5,9 450-207 91
1450 3 100S4 4,2-8,9 1050-470 106
1,1 960 1,1 80B6 2,95-5,8 530-275 91
1450 3 100S4 4,45-8,8 1200-620 106
*При изменении типа двигателя масса может меняться
Аэродинамические характеристики радиального вентилятора ВР 80-70 №5 Исполнение 1
Аэродинамические характеристики радиального вентилятора ВР 80-70 №5 Исполнение 1
Аэродинамические характеристики радиального вентилятора ВР 80-70 №5 Исполнение 1
Аэродинамические характеристики радиального вентилятора ВР 80-70 №5 Исполнение 1
Аэродинамические характеристики радиального вентилятора ВР 80-70 №5 Исполнение 1
Аэродинамические характеристики радиального вентилятора ВР 80-70 №5 Исполнение 1
Габаритные и присоединительные размеры радиального вентилятора ВР 80-70 №5 Исполнение 1

Радиальный вентилятор ВР 80-70 №5,0

Для улучшения качества выпускаемой продукции конструкторский отдел оставляет за собой право вносить изменения размеров и комплектации без уведомления

Габаритные и присоединительные размеры радиального вентилятора ВР 80-70 №5 Исполнение 1, зависящие от положения корпуса

Радиальный вентилятор ВР 80-70 №5,0

Для улучшения качества выпускаемой продукции конструкторский отдел оставляет за собой право вносить изменения размеров и комплектации без уведомления

Акустические характеристики радиального вентилятора ВР 80-70 №5 Исполнение 1
  Значение Lpi в октавных полосах f, Гц
Частота вращения, об/мин 63 125 250 500 1000 2000 4000 8000 Lpa, дБА
1000 71 73 81 71 72 70 62 53 78
1500 80 84 92 85 83 81 73 64 89

Акустические характеристики измерены со стороны нагнетания при номинальном режиме работы вентилятора. На стороне всасывания уровни звуковой мощности на 3 дБ ниже уровня, приведенных в таблице.

На границах рабочего участка аэродинамические уровни звуковой мощности на 3 дБ выше уровня звуковой мощности, соответствующего номинальному режиму работы вентилятора.

6.3

Исполнение 1

Технические характеристики Радиальные вентиляторы ВР 80-70 №6,3 , исполнение 1
Электродвигатель Параметры в рабочей зоне   Виброизоляторы
Относительный диаметр колеса Частота вращения, об/мин. Установленная мощность, кВт Тип электродвигателя Производительность,  1000 х м3/ч Полное давление,  Па  Масса*,кг   Марка  Количество в комплекте
0,9   960 1,1 80B6 4,0-9,2 430-170 122 до-41 5
1450 4 100L4 6,0-14,0 980-390 134
0,95   960 1,5 90L6 5,6-9,8 520-260 125
1450 5,5 112M4 8,5-12,8 1190-600 147
1   960 2,2 100L6 5,2-10,5 600-310 136
1450 5,5 112M4 8,0-15,8 1380-710 148
1,05   960 2,2 100L6 5,6-11,8 720-340 137
1450 7,5 132S4 8,5-17,8 1650-770 177
1,1   960 3 112MA6 5,85-12,0 830-400 149
1450 11 132M4 8,7-18,0 1900-900 191

*При изменении типа двигателя масса может меняться

Аэродинамические характеристики радиального вентилятора ВР 80-70 №6,3 Исполнение 1
Аэродинамические характеристики радиального вентилятора ВР 80-70 №6,3 Исполнение 1
Аэродинамические характеристики радиального вентилятора ВР 80-70 №6,3 Исполнение 1
Аэродинамические характеристики радиального вентилятора ВР 80-70 №6,3 Исполнение 1
Аэродинамические характеристики радиального вентилятора ВР 80-70 №6,3 Исполнение 1
Аэродинамические характеристики радиального вентилятора ВР 80-70 №6,3 Исполнение 1
Габаритные и присоединительные размеры радиального вентилятора ВР 80-70 №6,3 Исполнение 1

Радиальный вентилятор ВР 80-70 №6,3

Для улучшения качества выпускаемой продукции конструкторский отдел оставляет за собой право вносить изменения размеров и комплектации без уведомления

Габаритные и присоединительные размеры радиального вентилятора ВР 80-70 №6,3 Исполнение 1, зависящие от положения корпуса

Радиальный вентилятор ВР 80-70 №6,3

Для улучшения качества выпускаемой продукции конструкторский отдел оставляет за собой право вносить изменения размеров и комплектации без уведомления

Акустические характеристики радиального вентилятора ВР 80-70 №6,3 Исполнение 1
  Значение Lpi в октавных полосах f, Гц
Частота вращения, об/мин 63 125 250 500 1000 2000 4000 8000 Lpa, дБА
1000 79 81 89 82 80 73 70 61 86
1500 90 92 100 93 91 89 81 72 97

Акустические характеристики измерены со стороны нагнетания при номинальном режиме работы вентилятора. На стороне всасывания уровни звуковой мощности на 3 дБ ниже уровня, приведенных в таблице.

На границах рабочего участка аэродинамические уровни звуковой мощности на 3 дБ выше уровня звуковой мощности, соответствующего номинальному режиму работы вентилятора.

Исполение 5

Технические характеристики Радиальные вентиляторы ВР 80-70 №6,3 , исполнение 5
  Электродвигатель Параметры в рабочей зоне   Виброизоляторы
Относительный диаметр колеса Частота вращения, об/мин Установленная мощность, кВт Тип электродвигателя Производительность,
1000 х м3/ч		 Полное давление, Па Масса*, кг Марка Количество в комплекте
1 660 0,55 подбор 2,9-7,1 275-118 233 до-41 5
735 0,75 подбор 3,25-8,0 350-144 233
855 1,1 подбор 3,75-9,2 470-198 233
950 1,5 подбор 4,25-10,8 580-245 233
1090 2,2 подбор 4,8-12,0 780-320 233
1215 3 подбор 5,25-13,0 950-400 233
1330 4 подбор 6,0-14,2 1180-470 233
1670 7,5 подбор 7,3-18,0 1800-750 233

*При изменении типа двигателя масса может меняться

Аэродинамические характеристики радиального вентилятора ВР 80-70 №6,3 Исполнение 5
Аэродинамические характеристики радиального вентилятора ВР 80-70 №6,3 Исполнение 5
Габаритные и присоединительные размеры радиального вентилятора ВР 80-70 №6,3 Исполнение 5

Радиальный вентилятор ВР 80-70 №6,3

Для улучшения качества выпускаемой продукции конструкторский отдел оставляет за собой право вносить изменения размеров и комплектации без уведомления

Габаритные и присоединительные размеры радиального вентилятора ВР 80-70 №6,3 Исполнение 5, зависящие от положения корпуса

Радиальный вентилятор ВР 80-70 №6,3

Для улучшения качества выпускаемой продукции конструкторский отдел оставляет за собой право вносить изменения размеров и комплектации без уведомления

Габаритные и присоединительные размеры радиального вентилятора ВР 80-70 №6,3 Исполнение 5 (спец.), зависящие от положения корпуса

Радиальный вентилятор ВР 80-70 №6,3

Для улучшения качества выпускаемой продукции конструкторский отдел оставляет за собой право вносить изменения размеров и комплектации без уведомления

8.0

Исполнение 1

Технические характеристики Радиальные вентиляторы ВР 80-70 №8,0 , исполнение 1
  Электродвигатель Параметры в рабочей зоне   Виброизоляторы
Относительный диаметр колеса Частота вращения, об/мин Установленная мощность, кВт Тип электродвигателя Производительность,
1000 х м3/ч		 Полное давление, Па Масса*, кг Марка Количество в комплекте
0,9 960 4 112MB6 8,1-19,0 700-275 249 до-42 5
1450 11 132M4 12,3-28,3 1600-640 291
0,95 960 5,5 132S6 11,6-19,0 840-435 283
1450 15 160S4 17,5-30 1915-964 344
1 725 2,2 112MA8 8,2-15,3 520-380 254
960 5,5 132S6 11,1-21,6 990-640 284
1450 18,5 160M4 17,1-32,4 2150-1400 354
1,05 725 3 112MB8 8,8-18,1 650-445 259
960 7,5 132M6 11,6-24,5 1180-540 295
1,1 725 4 132S8 8,9-18,2 780-360 288
960 7,5 132M6 11,8-17,8 1350-1100 297

*При изменении типа двигателя масса может меняться

Аэродинамические характеристики радиального вентилятора ВР 80-70 №8 Исполнение 1
Аэродинамические характеристики радиального вентилятора ВР 80-70 №8 Исполнение 1
Аэродинамические характеристики радиального вентилятора ВР 80-70 №8 Исполнение 1
Аэродинамические характеристики радиального вентилятора ВР 80-70 №8 Исполнение 1
Аэродинамические характеристики радиального вентилятора ВР 80-70 №8 Исполнение 1
Аэродинамические характеристики радиального вентилятора ВР 80-70 №8 Исполнение 1
Габаритные и присоединительные размеры радиального вентилятора ВР 80-70 №8 Исполнение 1

Радиальный вентилятор ВР 80-70 №8,0

Для улучшения качества выпускаемой продукции конструкторский отдел оставляет за собой право вносить изменения размеров и комплектации без уведомления

Габаритные и присоединительные размеры радиального вентилятора ВР 80-70 №8 Исполнение 1, зависящие от положения корпуса

Радиальный вентилятор ВР 80-70 №8,0

Для улучшения качества выпускаемой продукции конструкторский отдел оставляет за собой право вносить изменения размеров и комплектации без уведомления

Акустические характеристики радиального вентилятора ВР 80-70 №8 Исполнение 1
  Значение Lpi в октавных полосах f, Гц
Частота вращения, об/мин 63 125 250 500 1000 2000 4000 8000 Lpa, дБА
1000 89 91 99 92 90 88 80 71 96

Акустические характеристики измерены со стороны нагнетания при номинальном режиме работы вентилятора. На стороне всасывания уровни звуковой мощности на 3 дБ ниже уровня, приведенных в таблице.

На границах рабочего участка аэродинамические уровни звуковой мощности на 3 дБ выше уровня звуковой мощности, соответствующего номинальному режиму работы вентилятора.

Исполнение 5

Технические характеристики Радиальные вентиляторы ВР 80-70 №8,0 , исполнение 5
  Электродвигатель Параметры в рабочей зоне   Виброизоляторы
Относительный диаметр колеса Частота вращения, об/мин Установленная мощность, кВт Тип электродвигателя Производительность,
1000 х м3/ч		 Полное давление, Па Масса*, кг Марка Количество в комплекте
1 495 0,75 подбор 4,5-11,0 253-108 349 до-42 5
575 1,1 подбор 5,2-12,8 245-144 349
640 1,5 подбор 5,8-14,1 430-175 349
735 2,2 подбор 6,8-16,1 550-240 349
815 3 подбор 7,4-18,0 690-285 349
900 4 подбор 8,2-20,0 830-350 349
1000 5,5 подбор 9,1-22,1 1040-430 349
1120 7,5 подбор 10,2-25,0 1300-530 349
1280 11 подбор 11,7-27,5 1630-700 349

*При изменении типа двигателя масса может меняться

Аэродинамические характеристики радиального вентилятора ВР 80-70 №8 Исполнение 5
Аэродинамические характеристики радиального вентилятора ВР 80-70 №8 Исполнение 5
Габаритные и присоединительные размеры радиального вентилятора ВР 80-75 №8 Исполнение 5

Радиальный вентилятор ВР 80-70 №8,0

Для улучшения качества выпускаемой продукции конструкторский отдел оставляет за собой право вносить изменения размеров и комплектации без уведомления

Габаритные и присоединительные размеры радиального вентилятора ВР 80-70 №8 Исполнение 5, зависящие от положения корпуса

Радиальный вентилятор ВР 80-70 №8,0

Для улучшения качества выпускаемой продукции конструкторский отдел оставляет за собой право вносить изменения размеров и комплектации без уведомления

Габаритные и присоединительные размеры радиального вентилятора ВР 80-70 №8 Исполнение 5 (спец.), зависящие от положения корпуса

Радиальный вентилятор ВР 80-70 №8,0

Для улучшения качества выпускаемой продукции конструкторский отдел оставляет за собой право вносить изменения размеров и комплектации без уведомления

Акустические характеристики радиального вентилятора ВР 80-70 №8 Исполнение 5
  Значение Lpi в октавных полосах f, Гц
Частота вращения, об/мин 63 125 250 500 1000 2000 4000 8000 Lpa, дБА
1500 90 92 98 95 92 90 83 74 95

Акустические характеристики измерены со стороны нагнетания при номинальном режиме работы вентилятора. На стороне всасывания уровни звуковой мощности на 3 дБ ниже уровня, приведенных в таблице.

На границах рабочего участка аэродинамические уровни звуковой мощности на 3 дБ выше уровня звуковой мощности, соответствующего номинальному режиму работы вентилятора.

10.0

Исполнение 1

Технические характеристики Радиальные вентиляторы ВР 80-70 №10,0 , исполнение 1
  Электродвигатель Параметры в рабочей зоне   Виброизоляторы
Относительный диаметр колеса Частота вращения, об/мин Установленная мощность, кВт Тип электродвигателя Производительность,
1000 х м3/ч		 Полное давление, Па Масса*, кг Марка Количество в комплекте
0,9 725 4 132S8 12,0-27,3 620-245 420 до-43 5
960 11 160S6 16,0-36,5 1090-430 484
0,95 725 5,5 132M8 17,1-29,0 740-370 423
960 15 160M6 23,0-38,5 1300-660 494
1 725 7,5 160S8 15,9-31,5 860-450 483
960 18,5 180M6 21,5-42,0 1500-790 543
1,05 725 11 160M8 17,0-35,5 1070-480 499
960 22 200M6 23,1-46,5 1800-840 577
1,1 725 11 160M8 17,6-35,8 1210-575 499

*При изменении типа двигателя масса может меняться

Аэродинамические характеристики радиального вентилятора ВР 80-70 №10 Исполнение 1
Аэродинамические характеристики радиального вентилятора ВР 80-70 №10 Исполнение 1
Аэродинамические характеристики радиального вентилятора ВР 80-70 №10 Исполнение 1
Аэродинамические характеристики радиального вентилятора ВР 80-70 №10 Исполнение 1
Аэродинамические характеристики радиального вентилятора ВР 80-70 №10 Исполнение 1
Аэродинамические характеристики радиального вентилятора ВР 80-70 №10 Исполнение 1
Габаритные и присоединительные размеры радиального вентилятора ВР 80-70 №10 Исполнение 1

Радиальный вентилятор ВР 80-70 №10,0

Для улучшения качества выпускаемой продукции конструкторский отдел оставляет за собой право вносить изменения размеров и комплектации без уведомления

Габаритные и присоединительные размеры радиального вентилятора ВР 80-70 №10 Исполнение 1, зависящие от положения корпуса

Радиальный вентилятор ВР 80-70 №10,0

Для улучшения качества выпускаемой продукции конструкторский отдел оставляет за собой право вносить изменения размеров и комплектации без уведомления

Акустические характеристики радиального вентилятора ВР 80-70 №10 Исполнение 1
  Значение Lpi в октавных полосах f, Гц
Частота вращения, об/мин 63 125 250 500 1000 2000 4000 8000 Lpa, дБА
750 91 94 90 88 85 80 73 64 90
1000 92 95 100 96 94 91 86 79 99

Акустические характеристики измерены со стороны нагнетания при номинальном режиме работы вентилятора. На стороне всасывания уровни звуковой мощности на 3 дБ ниже уровня, приведенных в таблице.

На границах рабочего участка аэродинамические уровни звуковой мощности на 3 дБ выше уровня звуковой мощности, соответствующего номинальному режиму работы вентилятора.

Исполнение 5

Технические характеристики Радиальные вентиляторы ВР 80-70 №10,0 , исполнение 5
  Электродвигатель Параметры в рабочей зоне   Виброизоляторы
Относительный диаметр колеса Частота вращения, об/мин Установленная мощность, кВт Тип электродвигателя Производительность,
1000 х м3/ч		 Полное давление, Па Масса*, кг Марка Количество в комплекте
1 395 1,1 подбор 7,05-17,1 251-107 746 ДО-43 6
440 1,5 подбор 7,9-19,0 315-130 746
505 2,2 подбор 9,0-22,5 410-175 746
560 3,0 подбор 10,0-24,7 505-212 746
620 4,0 подбор 11,0-26,5 620-255 746
690 5,5 подбор 12,3-30,1 780-325 746
775 7,5 подбор 13,9-33,9 990-400 746
880 11,0 подбор 15,8-37,5 1250-530 746
1050 18,5 подбор 18,4-45,3 1800-720 746

*При изменении типа двигателя масса может меняться

Аэродинамические характеристики радиального вентилятора ВР 80-70 №10 Исполнение 5
Аэродинамические характеристики радиального вентилятора ВР 80-70 №10 Исполнение 5
Габаритные и присоединительные размеры радиального вентилятора ВР 80-70 №10 Исполнение 5

Радиальный вентилятор ВР 80-70 №10,0

Для улучшения качества выпускаемой продукции конструкторский отдел оставляет за собой право вносить изменения размеров и комплектации без уведомления

Габаритные и присоединительные размеры радиального вентилятора ВР 80-70 №10 Исполнение 5, зависящие от положения корпуса

Радиальный вентилятор ВР 80-70 №10,0

Для улучшения качества выпускаемой продукции конструкторский отдел оставляет за собой право вносить изменения размеров и комплектации без уведомления

Габаритные и присоединительные размеры радиального вентилятора ВР 80-70 №10 Исполнение 5 (спец.), зависящие от положения корпуса

Радиальный вентилятор ВР 80-70 №10,0

Для улучшения качества выпускаемой продукции конструкторский отдел оставляет за собой право вносить изменения размеров и комплектации без уведомления

Акустические характеристики радиального вентилятора ВР 80-70 №10 Исполнение 5
  Значение Lpi в октавных полосах f, Гц
Частота вращения, об/мин 63 125 250 500 1000 2000 4000 8000 Lpa, дБА
615 88 90 86 84 81 76 69 60 86
 685 91 93 89 87 84 79 72 63 89
 770 93 95 91 89 86 81 74 63 91
 865 95 98 94 92 89 84 77 68 94

Акустические характеристики измерены со стороны нагнетания при номинальном режиме работы вентилятора. На стороне всасывания уровни звуковой мощности на 3 дБ ниже уровня, приведенных в таблице.

На границах рабочего участка аэродинамические уровни звуковой мощности на 3 дБ выше уровня звуковой мощности, соответствующего номинальному режиму работы вентилятора.

12.5

Исполнение 1

Технические характеристики Радиальные вентиляторы ВР 80-70 №12,5 , исполнение 1
  Электродвигатель Параметры в рабочей зоне   Виброизоляторы
Относительный диаметр колеса Частота вращения, об/мин Установленная мощность, кВт Тип электродвигателя Производительность,
1000 х м3/ч		 Полное давление, Па Масса*, кг Марка Количество в комплекте
0,9 725 15 180M8 23,7-54,6 980-385 700 до-44 6
960 30 200L6 31-72,4 1705-685 772
0,95 725 18,5 200M8 33,7-58,1 1170-590 736
960 37 225M6 44,2-75,8 2085-1128 835
1 725 22 200L8 31,1-61,5 1350-700 770
960 45 250S6 41,3-80,7 2345-1224 912
1,05 725 30 225M8 34,1-69,1 1600-750 842
1,1 725 37 250S8 34,1-70,5 1870-895 933

*При изменении типа двигателя масса может меняться

Аэродинамические характеристики радиального вентилятора ВР 80-70 №12,5 Исполнение 1
Аэродинамические характеристики радиального вентилятора ВР 80-70 №12,5 Исполнение 1
Аэродинамические характеристики радиального вентилятора ВР 80-70 №12,5 Исполнение 1
Аэродинамические характеристики радиального вентилятора ВР 80-70 №12,5 Исполнение 1
Аэродинамические характеристики радиального вентилятора ВР 80-70 №12,5 Исполнение 1
Аэродинамические характеристики радиального вентилятора ВР 80-70 №12,5 Исполнение 1
Габаритные и присоединительные размеры радиального вентилятора ВР 80-70 №12,5 Исполнение 1

Радиальный вентилятор ВР 80-70 №12,5

Для улучшения качества выпускаемой продукции конструкторский отдел оставляет за собой право вносить изменения размеров и комплектации без уведомления

Габаритные и присоединительные размеры радиального вентилятора ВР 80-70 №12,5 Исполнение 1, зависящие от положения корпуса

Радиальный вентилятор ВР 80-70 №12,5

Для улучшения качества выпускаемой продукции конструкторский отдел оставляет за собой право вносить изменения размеров и комплектации без уведомления

Акустические характеристики радиального вентилятора ВР 80-70 №12,5 Исполнение 1
  Значение Lpi в октавных полосах f, Гц
Частота вращения, об/мин 63 125 250 500 1000 2000 4000 8000 Lpa, дБА
750 98 101 97 95 92 87 80 71 97

Акустические характеристики измерены со стороны нагнетания при номинальном режиме работы вентилятора. На стороне всасывания уровни звуковой мощности на 3 дБ ниже уровня, приведенных в таблице.

На границах рабочего участка аэродинамические уровни звуковой мощности на 3 дБ выше уровня звуковой мощности, соответствующего номинальному режиму работы вентилятора.

Исполнение 5

Технические характеристики Радиальные вентиляторы ВР 80-70 №12,5 , исполнение 5
  Электродвигатель Параметры в рабочей зоне   Виброизоляторы
Относительный диаметр колеса Частота вращения, об/мин Установленная мощность, кВт Тип электродвигателя Производительность,
1000 х м3/ч		 Полное давление, Па Масса*, кг Марка Количество в комплекте
1 385 3,0 подбор 13,7-33,5 375-145 1152 ДО-44 6
425 4,0 подбор 14,8-36,1 455-190 1152
475 5,5 подбор 16,5-40,1 580-245 1152
535 7,5 подбор 18,6-45,1 730-300 1152
605 11,0 подбор 21,8-52,1 920-380 1152
675 15,0 подбор 23,5-58,1 1180-470 1152
720 18,5 подбор 25,1-61,1 1310-540 1152
765 22,0 подбор 26,7-65,1 1490-610 1152
850 30,0 подбор 29,8-71,4 1820-750 1152

*При изменении типа двигателя масса может меняться

Аэродинамические характеристики радиального вентилятора ВР 80-70 №12,5 Исполнение 5
Аэродинамические характеристики радиального вентилятора ВР 80-70 №12,5 Исполнение 5
Габаритные и присоединительные размеры радиального вентилятора ВР 80-70 №12,5 Исполнение 5

Радиальный вентилятор ВР 80-70 №12,5

Для улучшения качества выпускаемой продукции конструкторский отдел оставляет за собой право вносить изменения размеров и комплектации без уведомления

Габаритные и присоединительные размеры радиального вентилятора ВР 80-70 №12,5 Исполнение 5, зависящие от положения корпуса

Радиальный вентилятор ВР 80-70 №12,5

Для улучшения качества выпускаемой продукции конструкторский отдел оставляет за собой право вносить изменения размеров и комплектации без уведомления

Габаритные и присоединительные размеры радиального вентилятора ВР 80-70 №12,5 Исполнение 5 (спец.), зависящие от положения корпуса

Радиальный вентилятор ВР 80-70 №12,5

Для улучшения качества выпускаемой продукции конструкторский отдел оставляет за собой право вносить изменения размеров и комплектации без уведомления

Акустические характеристики радиального вентилятора ВР 80-70 №12,5 Исполнение 5
  Значение Lpi в октавных полосах f, Гц
Частота вращения, об/мин 63 125 250 500 1000 2000 4000 8000 Lpa, дБА
536 91 94 90 88 85 80 73 64 90
602 95 97 93 91 88 83 76 67 93
685 97 100 96 94 91 86 79 70 97
768 99 102 98 96 93 88 81 72 99

Акустические характеристики измерены со стороны нагнетания при номинальном режиме работы вентилятора. На стороне всасывания уровни звуковой мощности на 3 дБ ниже уровня, приведенных в таблице.

На границах рабочего участка аэродинамические уровни звуковой мощности на 3 дБ выше уровня звуковой мощности, соответствующего номинальному режиму работы вентилятора.

Описание

Радиальные вентиляторы низкого давления ВР 80-70

Вентиляторы радиальные ВР 80-70 развивают низкое давление (до 2000 Па) и работают на одностороннее всасывание рабочей среды. Вентагрегаты данной серии находят применение в вентиляционных системах общественных, промышленных, жилых и административных зданий и сооружений. Вентиляторы ВР 80-70 могут эксплуатироваться как в составе канальной вентиляции, так бесканальной (общеобменного или местного значения).

Рабочая среда – воздух или нейтральные газовоздушные смеси, удельное количество взвешенной пыли в которых не превышает концентрацию 0,1 г/м.куб. Предельная температура рабочей среды вентиляторов радиальных ВР 80-70 в базовом исполнении (не теплостойком) составляет +80°С.

Конструктивные особенности вентилятора ВР 80-70

Вентиляторы радиальные ВР 80-70 низкого давления поставляются заказчику в виде полностью готового к монтажу моноблока. На единой сварной станине скомпонованы поворотный корпус-«улитка», рабочее колесо и электропривод.

Радиальный вентилятор ВР 80-70 при монтаже на постоянном месте эксплуатации должен крепиться к жесткому основанию посредством анкерного крепежа. Для снижения вибрационных нагрузок и шумов рекомендуется использовать специальные виброизоляционные опоры (приобретаются отдельно на усмотрение заказчика).

Корпус вентилятора при монтаже может быть повернут относительно опорной станины под удобным углом к выходному воздуховоду с шагом 45 градусов. В базовом исполнении общепромышленного вентилятора корпус изготавливается из обычной конструкционной низкоуглеродистой стали. На корпусной детали для присоединения оборудования к вентиляционным воздуховодам предусмотрены фланцевые патрубки с отверстиями. Подключать вентилятор ВР 80-70 к воздуховодам можно напрямую или через гибкие вставки соответствующих типоразмеров.

В зависимости от схемы компоновки вентилятор радиальный ВР 80-70 может комплектоваться электроприводом в двух вариантах:

— соосное размещение двигателя относительно рабочего колеса;
— привод устанавливается на станине, а крутящий момент передается на рабочее колесо посредством ременной передачи.

По расположению привода относительно вращения крыльчатки радиальные вентиляторы условно делятся на «правые» и «левые». В целях безопасности ременная передача закрывается защитным кожухом из тонколистового металла.

Рабочее колесо насчитывает 12-ть лопаток, которые отогнуты в обратную вращению сторону.

Радиальные вентиляторы ВР 80-70 условия эксплуатации

Данный тип радиальных вентиляторов предназначен для эксплуатации в условиях:
• Умеренного климата (У) от -45 С до +40 С;
• Тропического климата (Т) от -10 С до +45 С;
• Умерено холодного/холодного климата (УХЛ/ХЛ) от -60 С до +40 С.
Категория размещения – 2 и 3
При обеспечении защиты электродвигателя от атмосферных воздействий(осадков), допускается эксплуатация вентиляторов в условиях умеренного климата и первой (1) категории размещения.



Выпускаются вентиляторы радиальные ВР 80-70 в 10-ти типоразмерах. Общепромышленный вариант изготавливается из обычных конструкционных сталей, но возможно производство оборудования и в спец исполнении: теплостойком (температура рабочей среды может достигать +200°С), устойчивыми к коррозии, взрывозащищенные или в комбинированном исполнении.



Основные варианты изготовления

Индекс Назначение и материалы
— Общепромышленное исполнение, материал – углеродистая сталь
Ж2 Общепромышленное теплостойкое исполнение (допустимая температура перемещаемой среды – до +200°С), материал – углеродистая сталь
К1 Коррозионностойкое исполнение, материал – нержавеющая сталь
К1Ж2 Коррозионностойкое теплостойкое исполнение, материал – нержавеющая сталь (допустимая температура – до +200 °C)
В Взрывозащищенное исполнение из разнородных металлов, материал – углеродистая сталь, латунь
ВЖ2 Взрывозащищенное исполнение из разнородных металлов, материал – углеродистая сталь, латунь  (допустимая температура – до +200 °C)
ВК1 Взрывозащищенное коррозионностойкое исполнение из разнородных металлов, материал – нержавеющая сталь, латунь
ВК3 Взрывозащищенное исполнение, материал – алюминиевые сплавы

Похожие


    Важно заполнить это поле


    Важно заполнить это поле


    Размер файлов до 30 Мб

    Он будет закрыт в 0 секунд


      Важно заполнить это поле

      Важно заполнить это поле

      Он будет закрыт в 0 секунд
