Принцип работы многоступенчатого насоса строится на последовательном прохождении жидкости через несколько рабочих колёс, установленных на общем валу. Каждая ступень увеличивает давление на заданную величину, и на выходе из корпуса суммарный напор равен сумме напоров всех ступеней при сохранении исходного расхода. Такая схема позволяет достигать давлений 10–25 бар в рамках одного агрегата, что недостижимо для одноступенчатых конструкций сопоставимой мощности.
Обоснование выбора многоступенчатой схемы
Одноступенчатые насосы эффективны при больших расходах и малых перепадах высот. Однако в системах, где требуется подача жидкости на значительную высоту или создание высокого давления в замкнутом контуре, их применение ограничено физическими характеристиками рабочего колеса. Установка двух и более агрегатов последовательно решает задачу, но увеличивает габариты насосной станции, усложняет обвязку и повышает эксплуатационные расходы. Многоступенчатый насос для воды объединяет функции каскада в едином корпусе с одним приводным двигателем, что сокращает занимаемую площадь и упрощает техническое обслуживание.
Типовые области применения
Конкретная сфера использования определяется напорно-расходными характеристиками и материалом проточной части. Наиболее распространённые варианты:
- системы водоснабжения многоэтажных зданий, где давление в стояках должно составлять 4–6 бар на верхних этажах;
- установки обратного осмоса и ультрафильтрации, требующие входного давления 8–15 бар для продавливания мембран;
- контуры пожаротушения высотных сооружений;
- скважинное водоснабжение
- амкнутые системы отопления и охлаждения с протяжёнными трубопроводами;
- промышленные моечные комплексы высокого давления.
Критерии подбора оборудования
Подбор по максимальному напору, указанному в паспорте, – распространённая ошибка проектировщиков. Эта величина достигается при закрытой задвижке и нулевом расходе, тогда как реальная рабочая точка всегда смещена вправо по характеристической кривой. Корректный расчёт начинается с определения суммарных потерь в системе.
Перечень параметров, определяющих выбор конкретной модели:
- Рабочая точка. Сумма статического подъёма, потерь на трение в трубопроводе и требуемого избыточного давления на выходе. Насос должен работать в зоне КПД не ниже 70–75 % от максимального.
- Число ступеней. Для бытового водоснабжения из скважин глубиной до 60 м достаточно 4–8 ступеней. Промышленные установки водоподготовки и пожаротушения требуют 12–20 ступеней и более.
- Материал проточной части. Серый чугун (EN-GJL-250) применим для чистой холодной воды. Нержавеющая сталь AISI 304 или 316 необходима при температуре выше 80 °C или наличии хлоридов. Для питьевого водоснабжения допустимы латунные рабочие колёса.
- Тип торцевого уплотнения. Одинарное механическое уплотнение подходит для большинства стандартных задач. Двойное с барьерной жидкостью требуется при работе с токсичными или абразивными средами.
- Частотное регулирование. В системах с переменным расходом частотный преобразователь снижает энергопотребление на 25–40 % и устраняет гидравлические удары при пуске.
Вертикальное и горизонтальное исполнение
Многоступенчатый насос для воды выпускается в двух конструктивных вариантах, и выбор между ними определяется условиями монтажа.

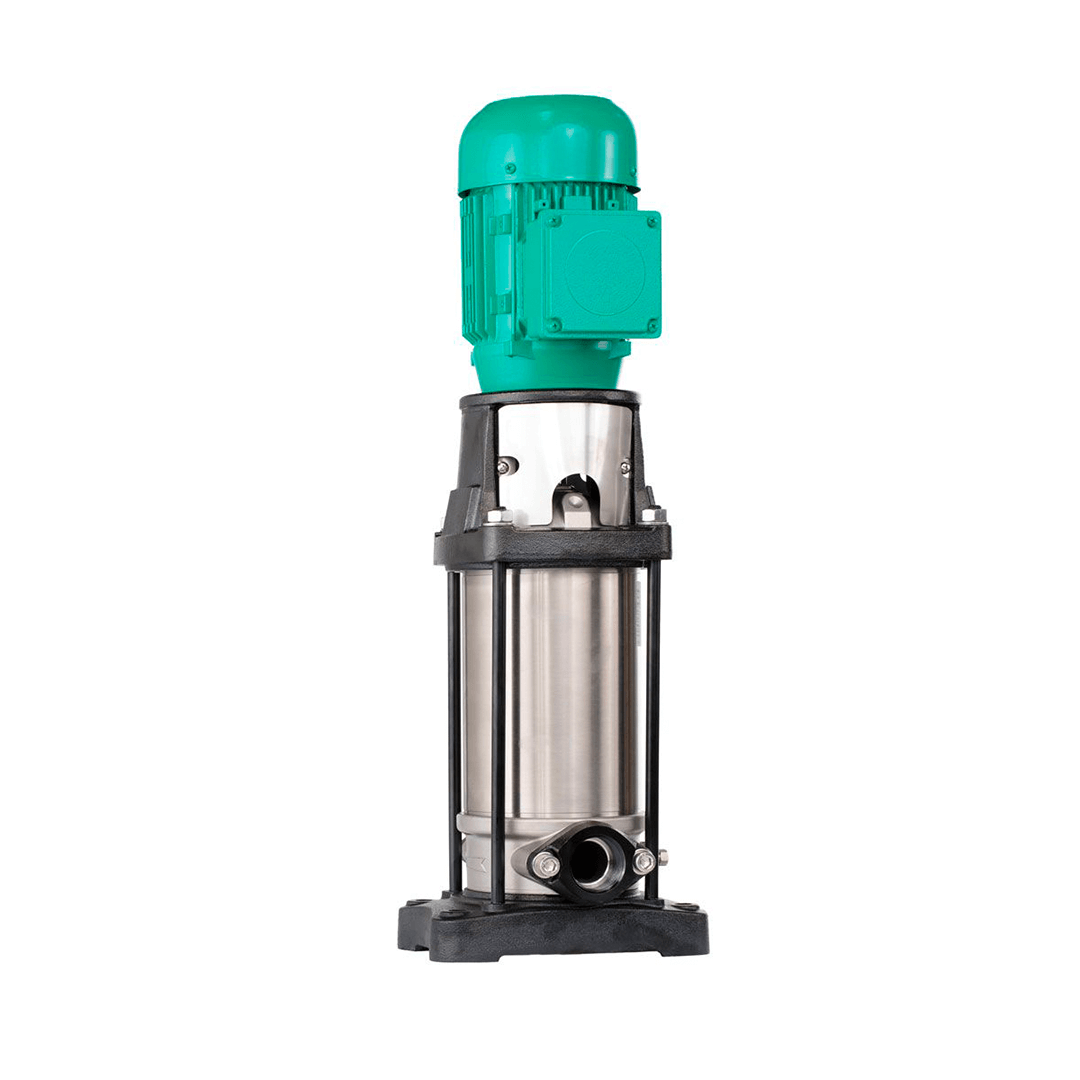

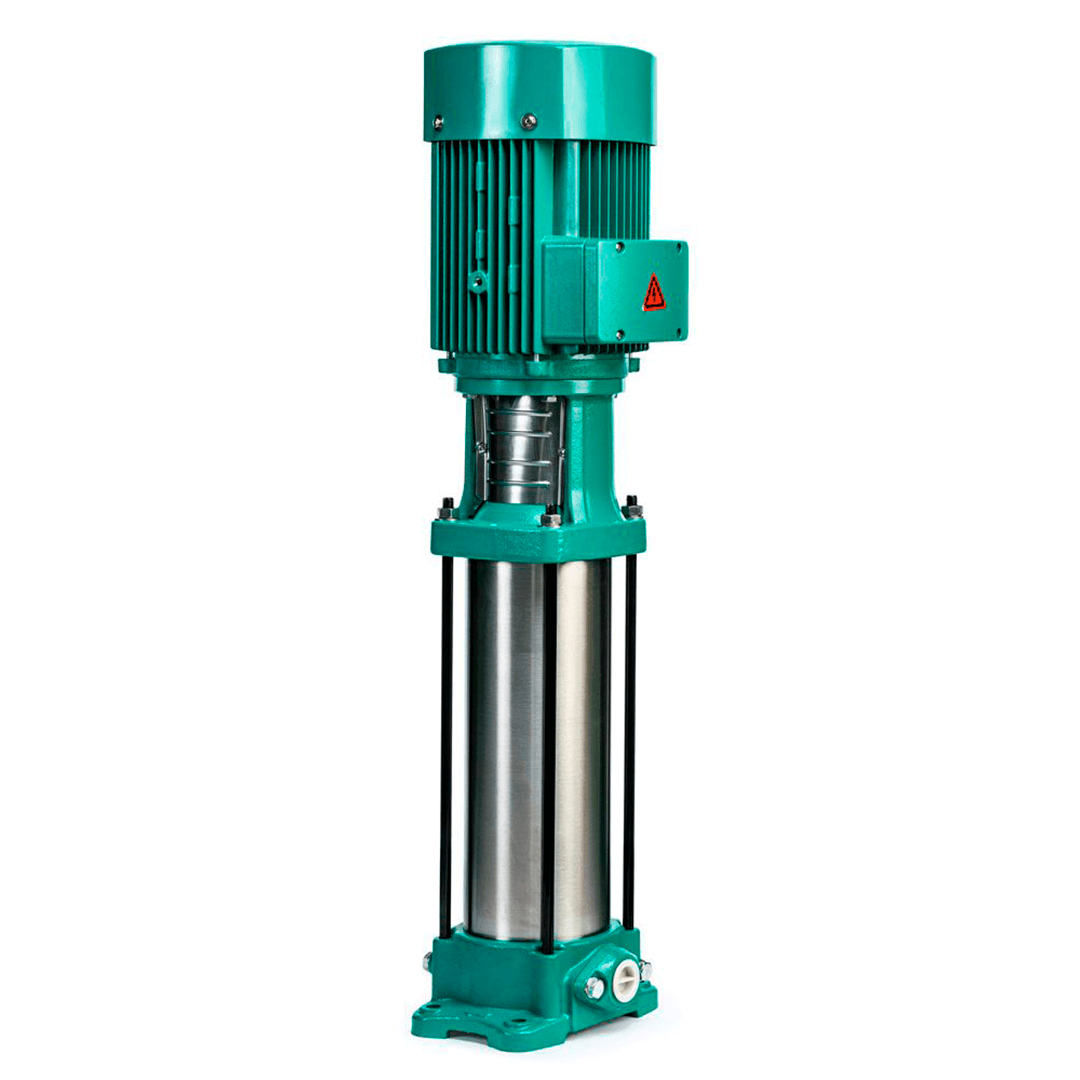

Вертикальные модели (серии CR, CRN, CV, CVF, MVI, HELIX) отличаются минимальной площадью основания: вал расположен вертикально, электродвигатель установлен сверху. Такое исполнение востребовано в блочных тепловых пунктах, приямках ограниченного размера и на кровельных насосных станциях. Недостаток – затруднённый доступ к нижним ступеням при капитальном ремонте.

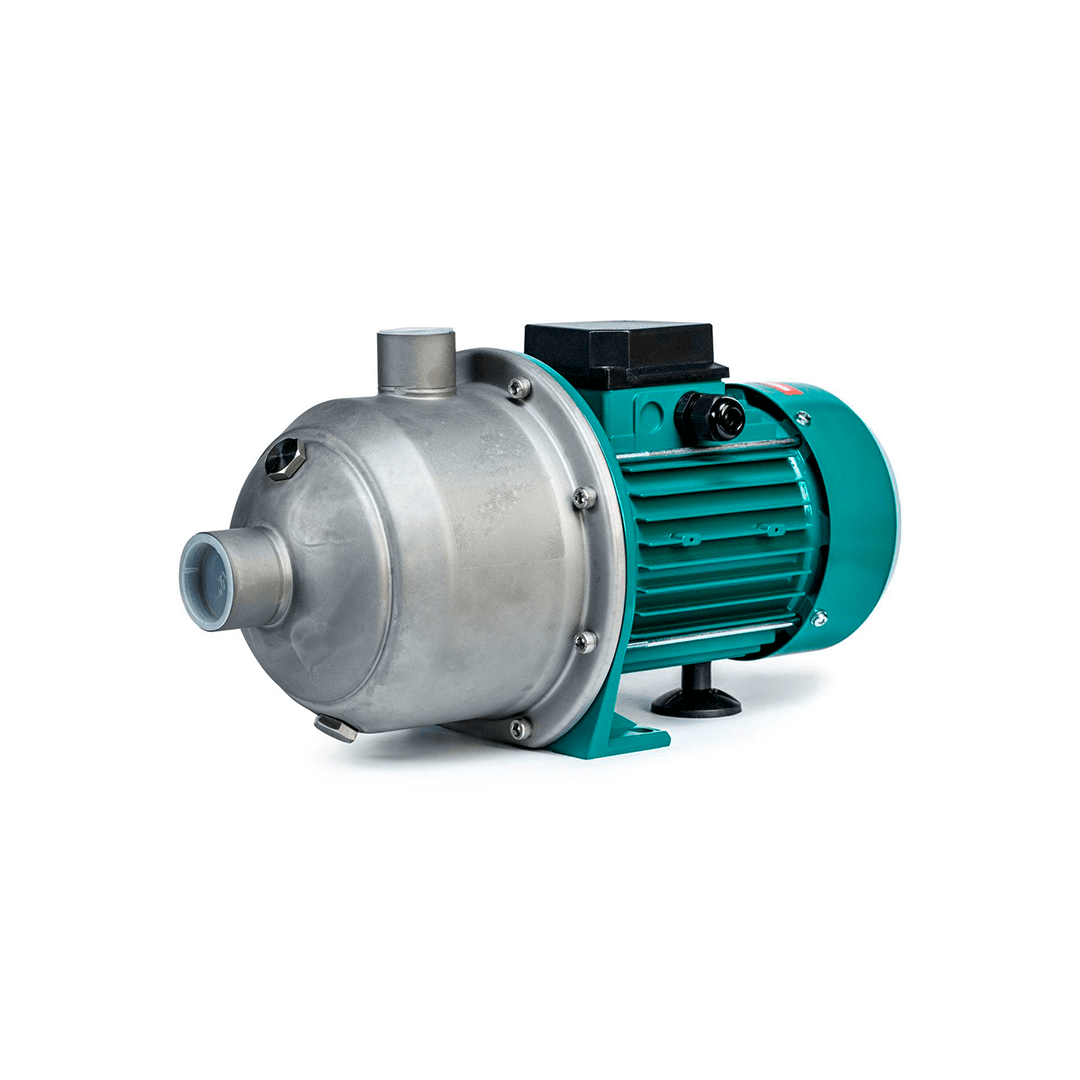

Горизонтальные модели (серии MHI, CUC, CMI) предусматривают разъёмный корпус, что позволяет извлекать ротор без демонтажа трубопроводной обвязки. Это упрощает плановое обслуживание, однако горизонтальные агрегаты занимают больше площади и более чувствительны к кавитации при низком значении NPSH на линии всасывания.
Типовые ошибки при проектировании
Завышение производительности в два и более раза относительно расчётной рабочей точки приводит к эксплуатации насоса в правой части характеристики. Результат – повышенная вибрация, кавитационная эрозия рабочих колёс и перерасход электроэнергии. Гидравлический расчёт системы перед заказом оборудования обходится значительно дешевле, чем последующая замена ротора или установка дроссельной арматуры.
Отсутствие фильтра грубой очистки и обратного клапана на всасывающем патрубке – вторая по частоте причина преждевременного выхода из строя. Абразивные частицы, попавшие в зазоры между ступенями, снижают КПД агрегата на 10–15 % в течение первых шести месяцев эксплуатации.
Приобретение и сервисное сопровождение
Купить многоступенчатые насосы в Минске, Витебске, Бресте, Гомеле, Гродно, Могилеве вы можете напрямую в нашей компании. Мы выполняем подбор оборудования на основании гидравлического расчёта вашей системы, а не по каталожным максимумам, и закладываем рабочую точку в зону оптимального КПД. Для получения коммерческого предложения с указанием сроков поставки и стоимости монтажа свяжитесь с нашими инженерами по телефону или через форму на сайте.
