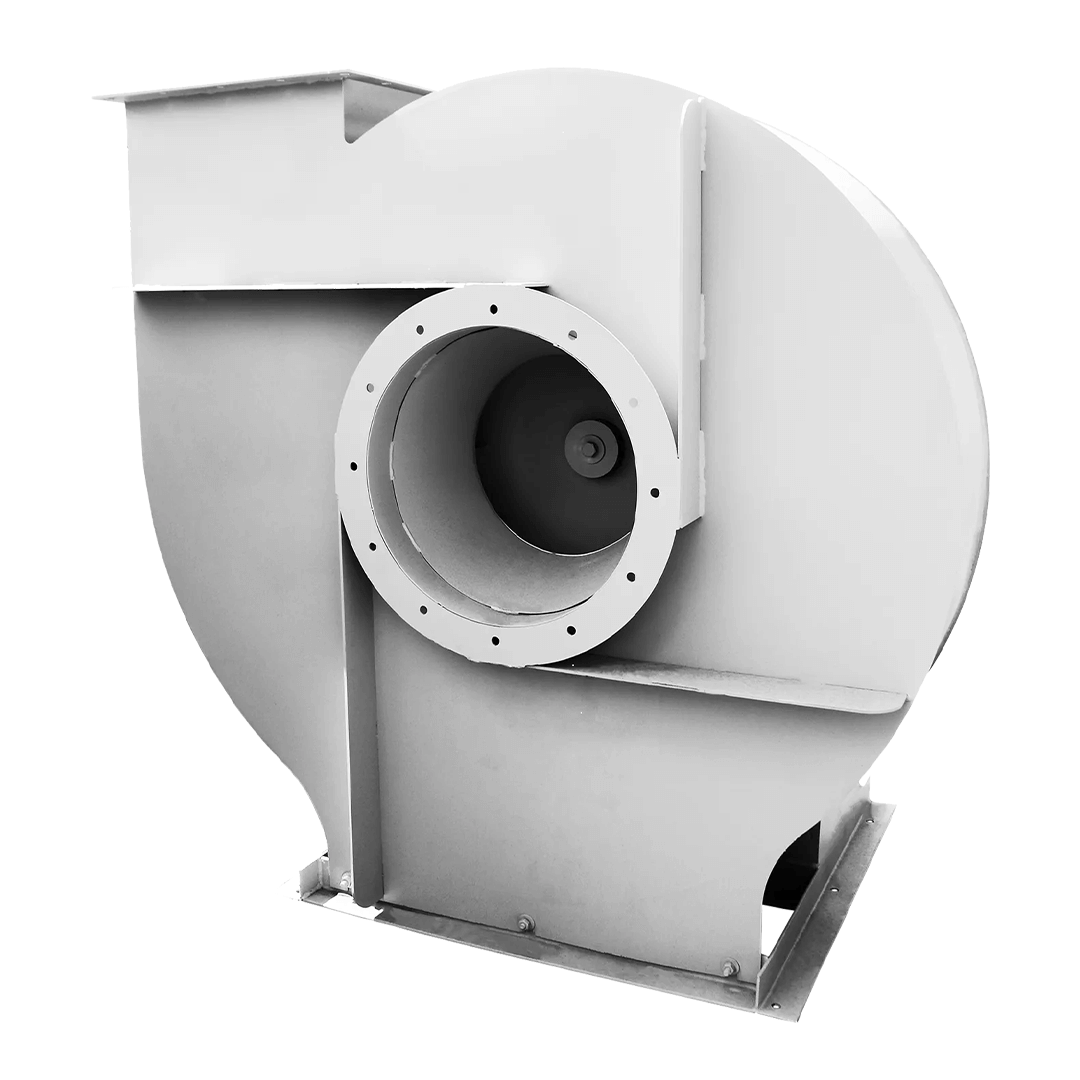

Радиальные вентиляторы ВЦ 5-50

Общие сведения

• Среднего давления
• Одностороннего всасывания
• Корпус – спиральный неповоротный
• Лопатки рабочего колеса – загнутые назад
• Количество лопаток рабочего колеса – 9

Категория: Радиальные

ПОЛУЧИТЬ КОНСУЛЬТАЦИЮ

Размеры

8.0

Исполнение 1

Технические характеристики Радиальные вентиляторы ВЦ 5-50 №8,0 , исполнение 1

Характеристики электродвигателя				Характеристики вентилятора при ρ = 1.2 кг/м³					Виброизоляторы		Виброизоляторы для Ex исп
Скорость вращения, об/мин	Номинальная мощность, кВт	Номинальный ток при 380В (50 Гц), А	Тип ЭД	Производи- тельность Q min, тыс. м³/ч	Производи-тельность Q max, тыс. м³/ч	Полное даление Pv min, Па	Полное давление Pv maх, Па	Масса, кг	Марка	Количество в комплекте	Марка	Количество в комплекте
1500	15,0	30,0	160S4	8,6	19,1	2200	2750	465	ДО-42	6	ВР 203	8
1500	18,5	36,3	160М4	8,6	31,2	1360	2750	485	ДО-42	6	ВР 203	8

*При изменении типа двигателя масса может меняться

Аэродинамические характеристики радиального вентилятора ВЦ 5-50 №8, Исполнение 1

Габаритные и присоединительные размеры радиального вентилятора ВЦ 5-50 №8, Исполнение 1

Радиальный вентилятор ВЦ 5-50 №8,0

Для улучшения качества выпускаемой продукции конструкторский отдел оставляет за собой право вносить изменения размеров и комплектации без уведомления

Акустические характеристики радиального вентилятора ВЦ 5-50 №8, Исполнение 1

	Значение Lpi в октавных полосах f, Гц
Частота вращения, об/мин	63	125	250	500	1000	2000	4000	8000	Lpa, дБА
1500	90	93	101	100	97	96	91	85	103

Акустические характеристики измерены со стороны нагнетания при номинальном режиме работы вентилятора. На стороне всасывания уровни звуковой мощности на 3 дБ ниже уровня, приведенных в таблице.

На границах рабочего участка аэродинамические уровни звуковой мощности на 3 дБ выше уровня звуковой мощности, соответствующего номинальному режиму работы вентилятора.

9.0

Исполнение 1

Технические характеристики Радиальные вентиляторы ВЦ 5-50 №9,0 , исполнение 1

Характеристики электродвигателя				Характеристики вентилятора при ρ = 1.2 кг/м³					Виброизоляторы		Виброизоляторы для Ex исп
Скорость вращения, об/мин	Номинальная мощность, кВт	Номинальный ток при 380В (50 Гц), А	Тип ЭД	Производи- тельность Q min, тыс. м³/ч	Производи-тельность Q max, тыс. м³/ч	Полное даление Pv min, Па	Полное давление Pv maх, Па	Масса, кг	Марка	Количество в комплекте	Марка	Количество в комплекте
1500	22,0	43,2	180S4	10,7	22,6	2600	3300	635	ДО-43	6	ВР 203	8
1500	30,0	57,6	180М4	10,7	36,2	2150	3300	660	ДО-43	6	ВР 203	8

*При изменении типа двигателя масса может меняться

Аэродинамические характеристики радиального вентилятора ВЦ 5-50 №9, Исполнение 1

Габаритные и присоединительные размеры радиального вентилятора ВЦ 5-50 №9, Исполнение 1

Радиальный вентилятор ВЦ 5-50 №9,0

Акустические характеристики радиального вентилятора ВЦ 5-50 №9, Исполнение 1

	Значение Lpi в октавных полосах f, Гц
Частота вращения, об/мин	63	125	250	500	1000	2000	4000	8000	Lpa, дБА
1500	92	95	103	102	99	98	93	87	105

Описание

Радиальные вентиляторы среднего давления ВЦ 5-50

Вентиляторы радиальные ВЦ 5-50 способны развивать среднее давление при одностороннем всасывании рабочей среды. Основная сфера применения – общеобменные или местные канальные вентиляционные сети, системы воздушного отопления и кондиционирование. Возможно применение вентиляторов ВЦ 5-50 в составе линий пневматической транспортировки мелкодисперсных не абразивных материалов, а также на технологических линиях, где техпроцессом предусмотрено перемещение воздушных или химически нейтральных газовоздушных сред.

Предельная температура перемещаемой рабочей среды для радиальных вентиляторов ВЦ 5-50 составляет +80°С при удельном содержании пыли и взвешенных частиц до 100 мг/м.куб.

Конструктивные особенности вентилятора ВЦ 5-50

Вентиляторы радиальные ВЦ 5-50 относятся к группе стационарного оборудования и подлежат установке на жестком несущем основании (перекрытия из металлоконструкций или железобетонный фундамент).

Спиралевидный кожух в форме «улитки» выполняется из тонколистовой конструкционной стали (для вентиляторов ВЦ 5-50 в общепромышленном исполнении). Корпус не имеет возможности проворачиваться относительно опорной плоскости (выходной патрубок «смотрит» вверх). Для придания устойчивости на наружных поверхностях корпуса предусмотрены дополнительные ребра жесткости.

Входной и выходной патрубки вентилятора радиального ВЦ 5-50 имеют фланцы с отверстиями для подключения к воздуховодам вентиляционной сети.

Функцию привода выполняет асинхронный электродвигатель, смонтированный соосно крыльчатке, которая размещена внутри корпуса-«улитки». Рабочее колесо с 9-ю загнутыми назад лопатками насажено непосредственно на ротор электродвигателя (компоновочная схема №1).

В дополнительную комплектацию вентиляторов радиальных ВЦ 5-50 среднего давления могут быть включены виброизоляционные опоры и гибкие вставки.

Для защиты оборудования от коррозии на наружные поверхности нанесено износостойкое лакокрасочное покрытие.
