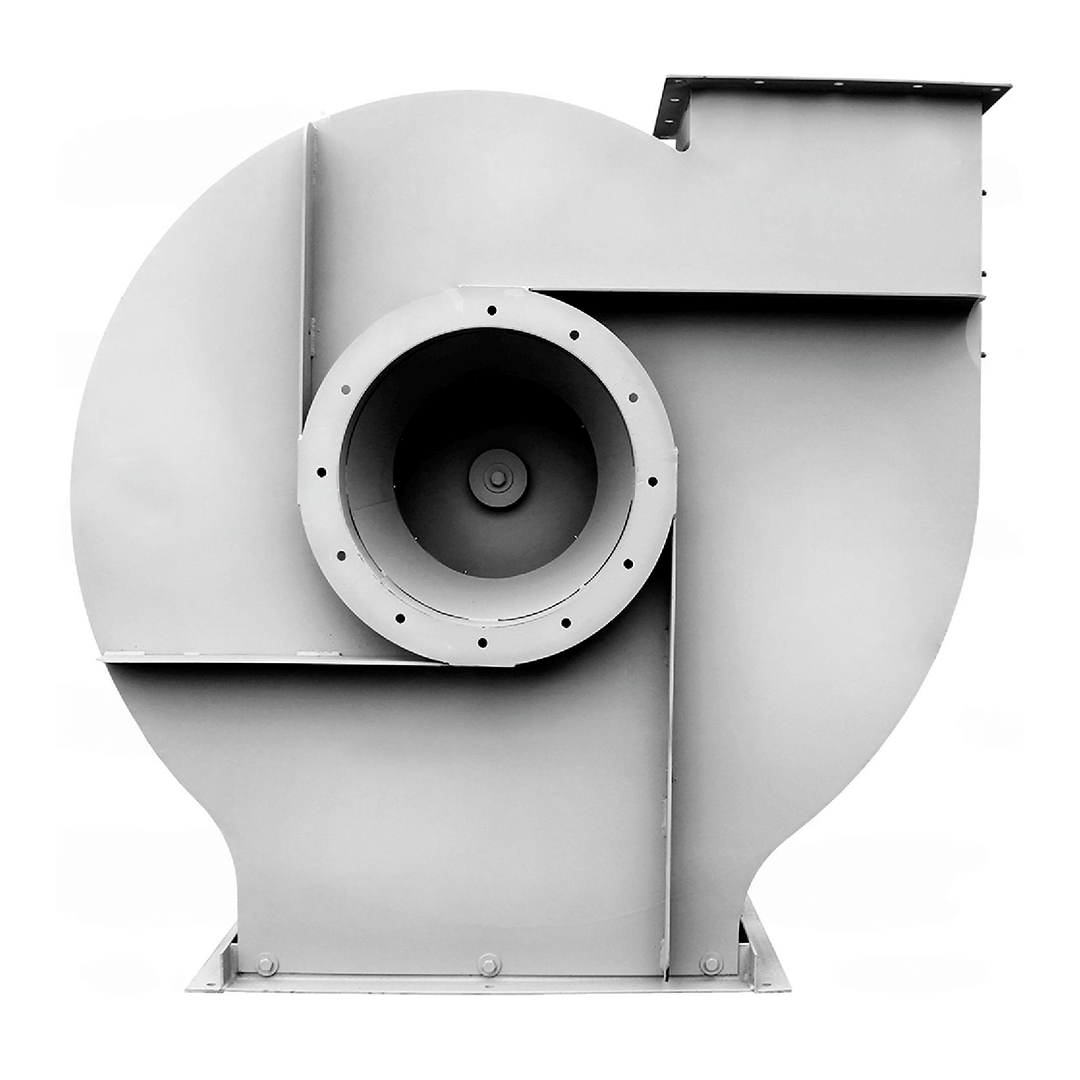

Радиальные вентиляторы ВЦ 5-45

Цена: по запросу

Допустима замена обозначения «В» — взрывозащищенное, на «Р» согласно маркировке взрывозащиты оборудования указанного в Разрешении на применение № РРС 00-043785 и Приложению к Сертификату соответствия № РОСС RU.МН04.В00781.

Вентиляторы центробежные марок ВЦ 5-35, 5-45, 5-50 выпускаются только в одном конструктивном исполнении: 1-я схема – в этом варианте рабочее колесо прибора располагается на валу двигателя. Дополнительно могут быть укомплектованы следующими элементами: гибкие вставки, виброизоляторы.

Классификация этого оборудования по назначению выделяет вентиляторы общепромышленного, коррозионностойкого, взрывозащищенного исполнения, которые производятся из разных металлов.

Категория: Радиальные Наличие:Под заказ

ПОЛУЧИТЬ КОНСУЛЬТАЦИЮ

*Сайт не является интернет-магазином. Информация о товарах и ценах носит исключительно ознакомительный характер и не является публичной офертой. Продажа товаров осуществляется только оптом для юридических лиц и индивидуальных предпринимателей по безналичному расчету.

Размеры

4.25

Исполнение 1

Технические характеристики Радиальные вентиляторы ВЦ 5-45 №4,25 , исполнение 1

Характеристики
электродвигателя

Характеристики
вентилятора
при ρ = 1.2 кг/м³

Виброизоляторы

Виброизоляторы
для Ex исп

Скорость вращения, об/мин

Номинальная
мощность, кВт

Номинальный ток при 380В (50 Гц), А

Тип
ЭД

Производи-
тельность
Q min, тыс. м³/ч

Производи-тельность
Q max, тыс. м³/ч

Полное даление Pv min, Па

Полное давление Pv maх, Па

Масса, кг

Марка

Количество в комплекте

Марка

Количество в комплекте

3000

4,0

8,2

100S2

1,2

5,0

1700

2700

125

ДО-41

ВР 202

*При изменении типа двигателя масса может меняться

Аэродинамические характеристики радиального вентилятора ВЦ 5-45 №4,25, Исполнение 1

Габаритные и присоединительные размеры радиального вентилятора ВЦ 5-45 №4,25, Исполнение 1

Радиальный вентилятор ВЦ 5-45 №4,25

Для улучшения качества выпускаемой продукции конструкторский отдел оставляет за собой право вносить изменения размеров и комплектации без уведомления

Акустические характеристики радиального вентилятора ВЦ 5-45 №4,25, Исполнение 1

	Значение Lpi в октавных полосах f, Гц
Частота вращения, об/мин	63	125	250	500	1000	2000	4000	8000	Lpa, дБА
3000	86	88	92	94	91	89	85	81	96

Акустические характеристики измерены со стороны нагнетания при номинальном режиме работы вентилятора. На стороне всасывания уровни звуковой мощности на 3 дБ ниже уровня, приведенных в таблице.

На границах рабочего участка аэродинамические уровни звуковой мощности на 3 дБ выше уровня звуковой мощности, соответствующего номинальному режиму работы вентилятора.

8.0

Исполнение 1

Технические характеристики Радиальные вентиляторы ВЦ 5-45 №8,0 , исполнение 1

Характеристики
электродвигателя

Характеристики
вентилятора
при ρ = 1.2 кг/м³

Виброизоляторы

Виброизоляторы
для Ex исп

Скорость вращения, об/мин

Номинальная
мощность, кВт

Номинальный ток при 380В (50 Гц), А

Тип
ЭД

Производи-
тельность
Q min, тыс. м³/ч

Производи-тельность
Q max, тыс. м³/ч

Полное даление Pv min, Па

Полное давление Pv maх, Па

Масса, кг

Марка

Количество в комплекте

Марка

Количество в комплекте

1500

11,0

22,5

132М4

4,0

11,4

2150

2550

385

ДО-42

ВР 203

*При изменении типа двигателя масса может меняться

Аэродинамические характеристики радиального вентилятора ВЦ 5-45 №8, Исполнение 1

Габаритные и присоединительные размеры радиального вентилятора ВЦ 5-45 №8, Исполнение 1

Радиальный вентилятор ВЦ 5-45 №8,0

Акустические характеристики радиального вентилятора ВЦ 5-45 №8, Исполнение 1

	Значение Lpi в октавных полосах f, Гц
Частота вращения, об/мин	63	125	250	500	1000	2000	4000	8000	Lpa, дБА
1500	97	101	103	100	98	94	90	88	103

8.5

Исполнение 1

Технические характеристики Радиальные вентиляторы ВЦ 5-45 №8,5 , исполнение 1

Характеристики
электродвигателя

Характеристики
вентилятора
при ρ = 1.2 кг/м³

Виброизоляторы

Виброизоляторы
для Ex исп

Скорость вращения, об/мин

Номинальная
мощность, кВт

Номинальный ток при 380В (50 Гц), А

Тип
ЭД

Производи-
тельность
Q min, тыс. м³/ч

Производи-тельность
Q max, тыс. м³/ч

Полное даление Pv min, Па

Полное давление Pv maх, Па

Масса, кг

Марка

Количество в комплекте

Марка

Количество в комплекте

1500

15,0

30,0

160S4

5,3

16,5

2250

3250

435

ДО-42

ВР 203

*При изменении типа двигателя масса может меняться

Аэродинамические характеристики радиального вентилятора ВЦ 5-45 №8,5, Исполнение 1

Габаритные и присоединительные размеры радиального вентилятора ВЦ 5-45 №8,5, Исполнение 1

Радиальный вентилятор ВЦ 5-45 №8,5

Акустические характеристики радиального вентилятора ВЦ 5-45 №8,5, Исполнение 1

	Значение Lpi в октавных полосах f, Гц
Частота вращения, об/мин	63	125	250	500	1000	2000	4000	8000	Lpa, дБА
1500	97	101	103	100	98	94	90	88	103

Описание

Радиальные вентиляторы среднего давления ВЦ 5-45

Вентиляторы радиальные ВЦ 5-45 могут эксплуатироваться в составе канальных вентиляционных сетей приточного и вытяжного типа, в системах воздушного отопления или кондиционирования помещений промышленного, общественного и административного значения. Допускается эксплуатация вентиляторов ВЦ 5-45 на пневмотранспортных линиях для перемещения мелкодисперсных сыпучих материалов, а также в других технологических процессах, где требуется перемещение воздуха или не агрессивных газовоздушных смесей температурой до +80°С. Предельное значение концентрации взвешенной пыли и мелкодисперсных включений составляет 100 мг/м³.

Конструктивные особенности вентилятора ВЦ 5-45

Радиальные вентиляторы ВЦ 5-45 относятся к стационарным видам вентиляционного оборудования. Установка вентилятора должна производиться на жесткий железобетонный фундамент или металлическое перекрытие.

К основным конструктивным элементам вентилятора ВЦ 5-45 радиального типа относятся:

— спиралевидный корпус-«улитка» из тонколистовой стали;
— опорная рама, посредством которой вентилятор ВЦ 5-45 крепится к основанию;
— рабочее колесо с 10-тью отогнутыми в обратную вращению сторону лопатками;
— электропривод на базе асинхронного двигателя.

Вентиляторы центробежные ВЦ 5-45 выпускаются только в одном конструктивном исполнении: 1-я схема – в этом варианте рабочее колесо прибора располагается на валу двигателя.

В дополнительную комплектацию вентилятора радиального ВЦ 5-45 могут быть включены специальные виброизоляторы и гибкие вставки для подключения к воздуховодам.

В качестве антикоррозионной защиты наружные поверхности вентилятора ВЦ 5-45 покрыты износостойким лакокрасочным материалом.

Радиальные вентиляторы ВЦ 5-45 условия эксплуатации

Данный тип радиальных вентиляторов предназначен для эксплуатации в условиях:
— Умеренного климата (У) от -45 С до +40 С;
— Тропического климата (Т) от -10 С до +45 С;
— Умерено холодного/холодного климата (УХЛ/ХЛ) от -60 С до +40 С.

Категория размещения – 2 и 3.
При обеспечении защиты электродвигателя от атмосферных воздействий(осадков), допускается эксплуатация вентиляторов в условиях умеренного климата и первой (1) категории размещения.

Вентиляторы радиальные ВЦ 5-45 производятся заводом-изготовителем в 3-х стандартных типоразмерах. Можно купить вентилятор ВЦ 5-45 в общепромышленном исполнении, коррозионностойки или взрывозащищенный (либо в комбинации специсполнений).

Основные варианты изготовления

Индекс	Назначение и материалы
—	Общепромышленные, материал — углеродистая сталь
К1	Коррозионностойкие, материал – нержавеющая сталь
В	Взрывозащищенные из разнородных металлов, материал – углеродистая сталь, латунь
ВК1	Взрывозащищенные из разнородных металлов, коррозионностойкие, материал – нержавеющая сталь, латунь
