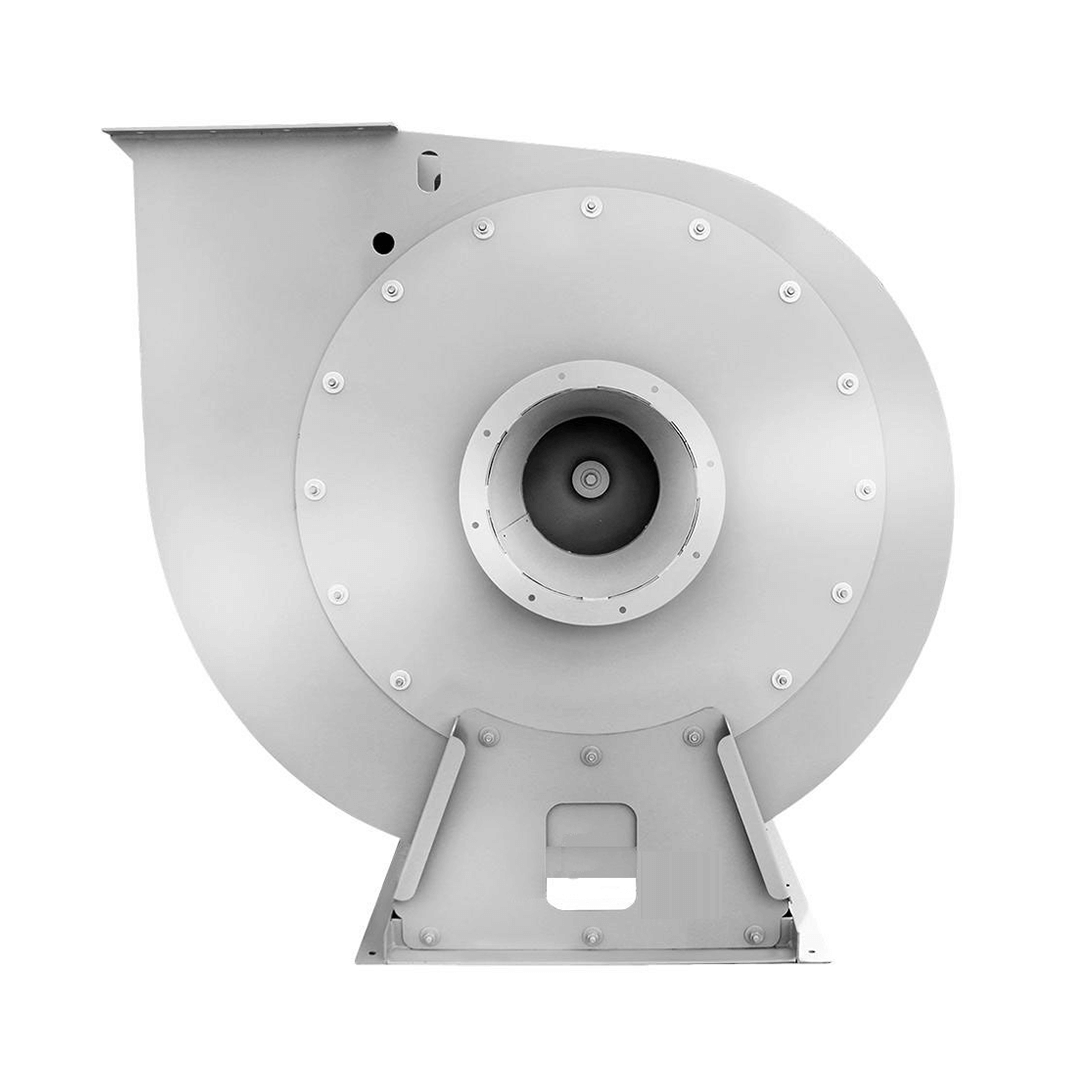

Радиальные вентиляторы ВЦ 5-35

Цена: по запросу

Общие сведения

• Среднего давления
• Одностороннего всасывания
• Корпус – спиральный неповоротный
• Лопатки рабочего колеса – загнутые назад
• Количество лопаток рабочего колеса – 9

Категория: Радиальные Наличие:Под заказ

ПОЛУЧИТЬ КОНСУЛЬТАЦИЮ

*Сайт не является интернет-магазином. Информация о товарах и ценах носит исключительно ознакомительный характер и не является публичной офертой. Продажа товаров осуществляется только оптом для юридических лиц и индивидуальных предпринимателей по безналичному расчету.

Размеры

3.55

Исполнение 1

Технические характеристики Радиальные вентиляторы ВЦ 5-35 №3,55 , исполнение 1

Характеристики электродвигателя				Характеристики вентилятора при ρ = 1.2 кг/м³					Виброизоляторы		Виброизоляторы для Ex исп
Скорость вращения, об/мин	Номинальная мощность, кВт	Номинальный ток при 380В (50 Гц), А	Тип ЭД	Производи- тельность Q min, тыс. м³/ч	Производи-тельность Q max, тыс. м³/ч	Полное даление Pv min, Па	Полное давление Pv maх, Па	Масса, кг	Марка	Количество в комплекте	Марка	Количество в комплекте
3000	0,75	1,8	71А2	0,41	0,95	1600	1900	55	ДО-40	4	ВР 201	4
3000	1,10	2,6	71В2	0,41	1,8	1250	1900	57	ДО-40	4	ВР 201	4

*При изменении типа двигателя масса может меняться

Аэродинамические характеристики радиального вентилятора ВЦ 5-35 №3,55, Исполнение 1

Габаритные и присоединительные размеры радиального вентилятора ВЦ 5-35 №3,55, Исполнение 1

Радиальный вентилятор ВЦ 5-35 №3,55

Для улучшения качества выпускаемой продукции конструкторский отдел оставляет за собой право вносить изменения размеров и комплектации без уведомления

Акустические характеристики радиального вентилятора ВЦ 5-35 №3,55, Исполнение 1

	Значение Lpi в октавных полосах f, Гц
Частота вращения, об/мин	63	125	250	500	1000	2000	4000	8000	Lpa, дБА
3000	75	79	80	83	82	81	79	72	87

Акустические характеристики измерены со стороны нагнетания при номинальном режиме работы вентилятора. На стороне всасывания уровни звуковой мощности на 3 дБ ниже уровня, приведенных в таблице.

На границах рабочего участка аэродинамические уровни звуковой мощности на 3 дБ выше уровня звуковой мощности, соответствующего номинальному режиму работы вентилятора.

4.0

Технические характеристики Радиальные вентиляторы ВЦ 5-35 №4,0 , исполнение 1

Характеристики
электродвигателя

Характеристики
вентилятора
при ρ = 1.2 кг/м³

Виброизоляторы

Виброизоляторы
для Ex исп

Скорость вращения, об/мин

Номинальная
мощность, кВт

Номинальный ток при 380В (50 Гц), А

Тип
ЭД

Производи-
тельность
Q min, тыс. м³/ч

Производи-тельность
Q max, тыс. м³/ч

Полное даление Pv min, Па

Полное давление Pv maх, Па

Масса, кг

Марка

Количество в комплекте

Марка

Количество в комплекте

3000

2,2

4,9

80В2

0,85

2,5

1800

2750

ДО-40

ВР 201

*При изменении типа двигателя масса может меняться

Аэродинамические характеристики радиального вентилятора ВЦ 5-35 №4, Исполнение 1

Габаритные и присоединительные размеры радиального вентилятора ВЦ 5-35 №4, Исполнение 1

Радиальный вентилятор ВЦ 5-35 №4,0

Акустические характеристики радиального вентилятора ВЦ 5-35 №4, Исполнение 1

	Значение Lpi в октавных полосах f, Гц
Частота вращения, об/мин	63	125	250	500	1000	2000	4000	8000	Lpa, дБА
3000	77	81	82	85	84	83	82	77	90

8.0

Исполнение 1

Технические характеристики Радиальные вентиляторы ВЦ 5-35 №8,0 , исполнение 1

Характеристики
электродвигателя

Характеристики
вентилятора
при ρ = 1.2 кг/м³

Виброизоляторы

Виброизоляторы
для Ex исп

Скорость вращения, об/мин

Номинальная
мощность, кВт

Номинальный ток при 380В (50 Гц), А

Тип
ЭД

Производи-
тельность
Q min, тыс. м³/ч

Производи-тельность
Q max, тыс. м³/ч

Полное даление Pv min, Па

Полное давление Pv maх, Па

Масса, кг

Марка

Количество в комплекте

Марка

Количество в комплекте

1500

11,0

22,5

132М4

4,0

12,2

2000

3000

380

ДО-42

ВР 203

*При изменении типа двигателя масса может меняться

Аэродинамические характеристики радиального вентилятора ВЦ 5-35 №8, Исполнение 1

Габаритные и присоединительные размеры радиального вентилятора ВЦ 5-35 №8, Исполнение 1

Радиальный вентилятор ВЦ 5-35 №8,0

Акустические характеристики радиального вентилятора ВЦ 5-35 №8, Исполнение 1

	Значение Lpi в октавных полосах f, Гц
Частота вращения, об/мин	63	125	250	500	1000	2000	4000	8000	Lpa, дБА
1500	88	90	92	92	91	90	87	81	95

8.5

Исполнение 1

Технические характеристики Радиальные вентиляторы ВЦ 5-35 №8,5 , исполнение 1

Характеристики
электродвигателя

Характеристики
вентилятора
при ρ = 1.2 кг/м³

Виброизоляторы

Виброизоляторы
для Ex исп

Скорость вращения, об/мин

Номинальная
мощность, кВт

Номинальный ток при 380В (50 Гц), А

Тип
ЭД

Производи-
тельность
Q min, тыс. м³/ч

Производи-тельность
Q max, тыс. м³/ч

Полное даление Pv min, Па

Полное давление Pv maх, Па

Масса, кг

Марка

Количество в комплекте

Марка

Количество в комплекте

1500

11,0

22,5

132М4

4,2

10,4

2600

3300

390

ДО-42

ВР 203

*При изменении типа двигателя масса может меняться

Аэродинамические характеристики радиального вентилятора ВЦ 5-35 №8,5, Исполнение 1

Габаритные и присоединительные размеры радиального вентилятора ВЦ 5-35 №8,5, Исполнение 1

Радиальный вентилятор ВЦ 5-35 №8,5

Акустические характеристики радиального вентилятора ВЦ 5-35 №8,5, Исполнение 1

	Значение Lpi в октавных полосах f, Гц
Частота вращения, об/мин	63	125	250	500	1000	2000	4000	8000	Lpa, дБА
1500	89	91	93	93	92	91	88	82	96

Описание

Радиальные вентиляторы среднего давления ВЦ 5-35

Вентиляторы радиальные ВЦ 5-35 среднего давления относятся к группе стационарного оборудования и эксплуатируются в составе канальных вентиляционных систем общеобменного типа, а также в системах воздушного отопления и кондиционирования. Допускается использование данных агрегатов для работы на технологических линиях, где техпроцессом предусмотрена транспортировка мелкодисперсных сыпучих материалов (при условии соблюдения требований к работе вентиляторов ВЦ 5-35).

Вентиляционное оборудование данной серии рассчитано на работу с предварительно отфильтрованным воздухом или со смесями воздуха и химически неагрессивных газов. Предельная концентрация пыли в рабочем потоке не должна превышать 100 мг/м³. Наибольшая температура рабочей среды составляет +80°С.

Конструктивные особенности вентилятора ВЦ 5-35

Вентилятор радиальный ВЦ 5-35 состоит из опорной части, спиралевидного кожуха, рабочего колеса и привода.

Оборудование должно монтироваться на жесткое несущее основание, фиксация осуществляется путем затяжки анкерного крепежа.

Корпус вентилятора выходным отверстием направлен вверх относительно опорной плоскости и не имеет возможности углового поворота. В целях придания жесткости и устойчивости корпусу, на нем предусмотрены специальные ребра.

Для подключения воздуховодов на корпусе имеются два фланцевых патрубка. Подсоединять вентилятор радиальный ВЦ 5-35 среднего давления к вентиляционной магистрали можно как напрямую, так и через гибкие вставки соответствующих типоразмеров.

Электрический привод смонтирован соосно рабочему колесу, которое насчитывает 9-ть загнутых в обратную вращению сторону лопастей.

В качестве антикоррозионной защиты и для улучшения эстетических свойств вентилятор ВЦ 5-35 имеет износостойкое лакокрасочное покрытие.

Вентиляторы центробежные ВЦ 5-35 выпускаются только в одном конструктивном исполнении: 1-я схема – в этом варианте рабочее колесо прибора располагается на валу двигателя.

Радиальные вентиляторы ВЦ 5-35 условия эксплуатации

Радиальные вентиляторы ВЦ 5-35 предназначены для эксплуатации в условиях:
Умеренного климата (У) от -45 С до +40 С.
Тропического климата (Т) от -10 С до +45 С.
Умерено холодного/холодного климата (УХЛ/ХЛ) от -60 С до +40 С.
Категория размещения – 3 и 2.
При обеспечении защиты электродвигателя от атмосферных воздействий(осадков), допускается эксплуатация вентиляторов в условиях умеренного климата и первой (1) категории размещения.

Вентиляторы ВЦ 5-35 в базовом варианте имеют общепромышленное исполнение и изготавливаются из конструкционной низкоуглеродистой стали. Также возможно заказать и купить вентилятор радиальный ВЦ 5-35 в коррозионностойком или взрывозащищенном исполнении.

Всего серия вентиляторов данного класса насчитывает 4 стандартных типоразмера.

Основные варианты изготовления

Индекс	Назначение и материалы
—	Общепромышленные, материал — углеродистая сталь
К1	Коррозионностойкие, материал – нержавеющая сталь
В	Взрывозащищенные из разнородных металлов, материал – углеродистая сталь, латунь
ВК1	Взрывозащищенные из разнородных металлов, коррозионностойкие, материал – нержавеющая сталь, латунь
