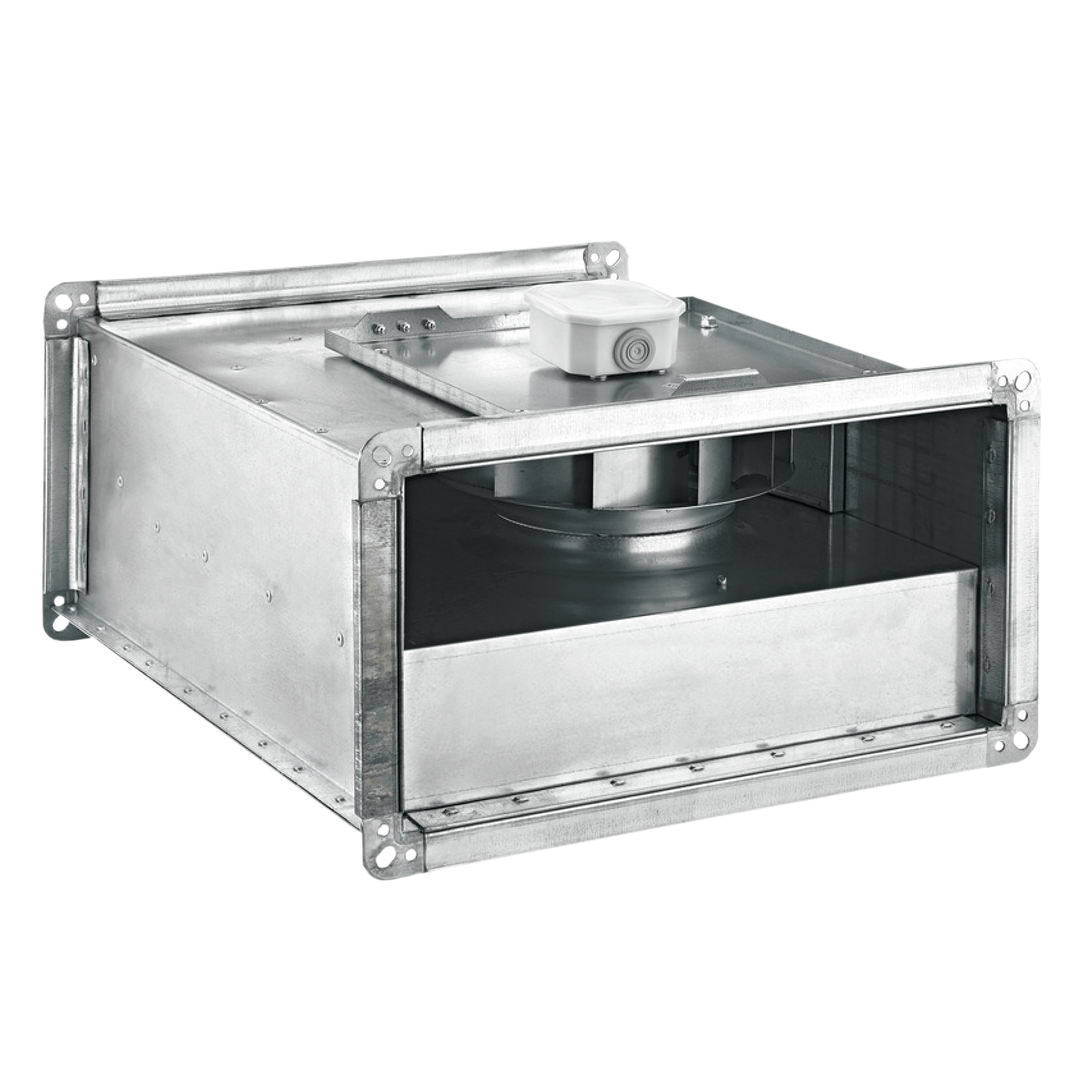

Канальные вентиляторы ВКП-Б

Общие сведения

• Одно- или трехфазный асинхронный двигатель с назад загнутыми лопатками
• Варианты исполнения рабочих колес по материалам: сталь
• Канальные вентиляторы для прямоугольных воздуховодов изготавливаются из оцинкованной стали
• Рабочее напряжение: однофазные 1~230В
трехфазные  1~400В
• Класс изоляции корпуса: IP54
• Монтаж: уголок шина

Категория: Канальные
ПОЛУЧИТЬ КОНСУЛЬТАЦИЮ

Типоразмеры

ВКП-Б №40-20

Канальный вентилятор ВКП-Б № 40-20 используется в составе канальных систем вентиляции с прямоугольным сечением воздуховодов размером 40х20 см. Корпус представляет собой короб из оцинкованной стали, по торцам которого расположены фланцы для монтажа, установлен однофазный 220В или трехфазный 380В двигатель, рабочее колесо с назад загнутыми лопатками из пластика или стали. Производительность вентилятора ВКП-Б 40-20 по воздуху составляет 1000 м³/ч., предельная температура перемещаемой рабочей среды до +60°С.

Технические характеристики Канальные вентиляторы ВКП-Б №40-20


Марка вентиля-тора Напря-жение, В/ частота, Гц Фаз-ность Потребля-емая мощ-ность, Вт Ток, А Макс. расход воздуха, м3/ч Частота враще-ния, об/мин Макс. темпе-ратура переме-щаемого воздуха, °С Уровень звукового давления на расст. 3 м, дБ(А) Класс защиты двига-теля Ёмкость конден-сатора, мкФ Тип термо-защиты Масса, кг Электри-ческая схема подклю-чения
ВКП-Б 40-20-2Е 230/50 1 135 0,6 1000 2650 60 69 IP 54 4 Встраи-
ваемое биметал-лическое термореле		 10,5 А


Аэродинамические характеристики канального вентилятора ВКП-Б 40-20

Аэродинамические характеристики канального вентилятора ВКП-Б 40-20

Габаритные и присоединительные размеры канального вентилятора ВКП-Б 40-20

Канальный вентилятор ВКП-Б №40-20

Для улучшения качества выпускаемой продукции конструкторский отдел оставляет за собой право вносить изменения размеров и комплектации без уведомления

Акустические характеристики канального вентилятора ВКП-Б 40-20

    Значение Lpi в октавных полосах f, Гц
Марка вентилятора Частота вращения, об/мин Общ. 125 250 500 1000 2000 4000 8000
ВКП-Б 40-20-2Е Lwa Канал 73 59 67 67 66 64 60 53
Lwa к окружению 58 37 43 48 56 48 43 36
ВКП-Б №50-25

Канальный вентилятор ВКП-Б № 50-25 используется в составе канальных систем вентиляции с прямоугольным сечением воздуховодов размером 50х25 см. Корпус представляет собой короб из оцинкованной стали, по торцам которого расположены фланцы для монтажа, установлен однофазный 220В или трехфазный 380В двигатель, рабочее колесо с назад загнутыми лопатками из пластика или стали. Производительность вентилятора ВКП-Б 50-25 по воздуху составляет 1050 м³/ч., предельная температура перемещаемой рабочей среды до +60°С.

Технические характеристики Канальные вентиляторы ВКП-Б №50-25


Марка вентиля-тора Напря-жение, В/ частота, Гц Фаз-ность Потребля-емая мощ-ность, Вт Ток, А Макс. расход воздуха, м3/ч Частота враще-ния, об/мин Макс. темпе-ратура переме-щаемого воздуха, °С Уровень звукового давления на расст. 3 м, дБ(А) Класс защиты двига-теля Ёмкость конден-сатора, мкФ Тип термо-защиты Масса, кг Электри-ческая схема подклю-чения
ВКП-Б 50-25-2Е 230/50 1 135 0,6 1050 2650 60 72 IP 54 4 Встраи-
ваемое биметал-лическое термореле		 12,7 А


Аэродинамические характеристики канального вентилятора ВКП-Б 50-25

Аэродинамические характеристики канального вентилятора ВКП-Б 50-25

Габаритные и присоединительные размеры канального вентилятора ВКП-Б 50-25

Канальный вентилятор ВКП-Б №50-25

Для улучшения качества выпускаемой продукции конструкторский отдел оставляет за собой право вносить изменения размеров и комплектации без уведомления

Акустические характеристики канального вентилятора ВКП-Б 50-25

    Значение Lpi в октавных полосах f, Гц
Марка вентилятора Частота вращения, об/мин Общ. 125 250 500 1000 2000 4000 8000
ВКП-Б 50-25-2Е Lwa Канал 74 60 67 66 67 67 63 55
Lwa к окружению 53 32 35 46 49 48 43 32
ВКП-Б №50-30

Канальный вентилятор ВКП-Б № 50-30 используется в составе канальных систем вентиляции с прямоугольным сечением воздуховодов размером 50х30 см. Корпус представляет собой короб из оцинкованной стали, по торцам которого расположены фланцы для монтажа, установлен однофазный 220В или трехфазный 380В двигатель, рабочее колесо с назад загнутыми лопатками из пластика или стали. Производительность вентилятора ВКП-Б 50-30 по воздуху составляет 1800 м³/ч., предельная температура перемещаемой рабочей среды до +60°С.

Технические характеристики Канальные вентиляторы ВКП-Б №50-30


Марка вентилятора Напряжение, В/ частота, Гц Фазность Потребляемая мощность, Вт Ток, А Макс. расход воздуха, м3/ч Частота вращения, об/мин Макс. температура перемещаемого воздуха, °С Уровень звукового давления на расст. 3 м, дБ(А) Класс защиты двигателя Ёмкость конденсатора, мкФ Тип термозащиты Масса, кг Электрическая схема подключения
ВКП-Б 50-30-2Е 230/50 1 225 1,05 1800 2700 60 76 IP 54 8 Встраиваемое биметаллическое термореле 13,2 А


Аэродинамические характеристики канального вентилятора ВКП-Б 50-30

Аэродинамические характеристики канального вентилятора ВКП-Б 50-30

Габаритные и присоединительные размеры канального вентилятора ВКП-Б 50-30

Канальный вентилятор ВКП-Б №50-30

Для улучшения качества выпускаемой продукции конструкторский отдел оставляет за собой право вносить изменения размеров и комплектации без уведомления

Акустические характеристики канального вентилятора ВКП-Б 50-30

    Значение Lpi в октавных полосах f, Гц
Марка вентилятора Частота вращения, об/мин Общ. 125 250 500 1000 2000 4000 8000
ВКП-Б 50-30-2Е Lwa Канал 77 59 67 67 71 72 68 66
Lwa к окружению 56 24 34 43 50 53 48 41
ВКП-Б №60-30

Канальный вентилятор ВКП-Б № 60-30 используется в составе канальных систем вентиляции с прямоугольным сечением воздуховодов размером 60х30 см. Корпус представляет собой короб из оцинкованной стали, по торцам которого расположены фланцы для монтажа, установлен однофазный 220В или трехфазный 380В двигатель, рабочее колесо с назад загнутыми лопатками из пластика или стали. Производительность вентилятора ВКП-Б 60-30 по воздуху составляет 2200 м³/ч., предельная температура перемещаемой рабочей среды до +60°С.

Технические характеристики Канальные вентиляторы ВКП-Б №60-30


Марка вентиля-тора Напря-жение, В/ частота, Гц Фазность Потребля-емая мощность, Вт Ток, А Макс. расход воздуха, м3/ч Частота вращения, об/мин Макс. темпе-ратура переме-щаемого воздуха, °С Уровень звукового давления на расст. 3 м, дБ(А) Класс защиты двига-теля Ёмкость конден-сатора, мкФ Тип термо-защиты Масса, кг Электри-ческая схема подклю-чения
ВКП-Б 60-30-4Е 220 / 50 1 220 1 2200 1360 60 69 IP 54 6 Встраи-ваемое биметал-лическое термореле 22,5 А
ВКП-Б 60-30-4D 380 / 50 3 220 0,5 2200 1380 60 67 IP 54 — 22,5 В


Аэродинамические характеристики канального вентилятора ВКП-Б 60-30

Аэродинамические характеристики канального вентилятора ВКП-Б 60-30

Габаритные и присоединительные размеры канального вентилятора ВКП-Б 60-30

Канальный вентилятор ВКП-Б №60-30

Для улучшения качества выпускаемой продукции конструкторский отдел оставляет за собой право вносить изменения размеров и комплектации без уведомления

Акустические характеристики канального вентилятора ВКП-Б 60-30

    Значение Lpi в октавных полосах f, Гц
Марка вентилятора Частота вращения, об/мин Общ. 125 250 500 1000 2000 4000 8000
ВКП-Б 60-30-4Е Lwa Канал 74 55 63 64 63 70 69 57
Lwa к окружению 77 59 63 68 70 73 71 60
ВКП-Б 60-30-4D Lwa Канал 76 52 64 65 64 73 71 57
Lwa к окружению 78 55 61 66 69 75 73 61
ВКП-Б №60-35

Канальный вентилятор ВКП-Б № 60-35 используется в составе канальных систем вентиляции с прямоугольным сечением воздуховодов размером 60х35 см. Корпус представляет собой короб из оцинкованной стали, по торцам которого расположены фланцы для монтажа, установлен однофазный 220В или трехфазный 380В двигатель, рабочее колесо с назад загнутыми лопатками из пластика или стали. Производительность вентилятора ВКП-Б 60-35 по воздуху составляет 4000 м³/ч., предельная температура перемещаемой рабочей среды до +60°С.

Технические характеристики Канальные вентиляторы ВКП-Б №60-35


Марка вентиля-тора Напря-жение, В/ частота, Гц Фаз-ность Потребля-емая мощность, Вт Ток, А Макс. расход воздуха, м3/ч Частота вращения, об/мин Макс. темпе-ратура переме-щаемого воздуха, °С Уровень звукового давления на расст. 3 м, дБ(А) Класс защиты двига-теля Ёмкость конден-сатора, мкФ Тип термо-защиты Масса, кг Электри-ческая схема подклю-чения
ВКП-Б 60-35-4D 380 / 50 3 540 1 4000 1350 60 75 IP 54 — Встраи-ваемое биметал-лическое термореле 35,1 В
ВКП-Б 60-35-4E 220 / 50 1 560 2,5 4000 1350 60 70 IP 54 10 35,1 А


Аэродинамические характеристики канального вентилятора ВКП-Б 60-35

Аэродинамические характеристики канального вентилятора ВКП-Б 60-35

Габаритные и присоединительные размеры канального вентилятора ВКП-Б 60-35

Канальный вентилятор ВКП-Б №60-35

Для улучшения качества выпускаемой продукции конструкторский отдел оставляет за собой право вносить изменения размеров и комплектации без уведомления

Акустические характеристики канального вентилятора ВКП-Б 60-35

    Значение Lpi в октавных полосах f, Гц
Марка вентилятора Частота вращения, об/мин Общ. 125 250 500 1000 2000 4000 8000
ВКП-Б 60-35-4D Lwa Канал 75 56 65 67 64 64 71 60
Lwa к окружению 75 56 64 68 69 68 70 61
ВКП-Б 60-35-4E Lwa Канал 75 58 66 68 65 66 70 60
Lwa к окружению 76 62 66 69 70 69 70 61
ВКП-Б №70-40

Канальный вентилятор ВКП-Б № 70-40 используется в составе канальных систем вентиляции с прямоугольным сечением воздуховодов размером 70х40 см. Корпус представляет собой короб из оцинкованной стали, по торцам которого расположены фланцы для монтажа, установлен однофазный 220В или трехфазный 380В двигатель, рабочее колесо с назад загнутыми лопатками из пластика или стали. Производительность вентилятора ВКП-Б 70-40 по воздуху составляет 5600 м³/ч., предельная температура перемещаемой рабочей среды до +60°С.

Технические характеристики Канальные вентиляторы ВКП-Б №70-40


Марка вентиля-тора Напря-жение, В/ частота, Гц Фазность Потребля-емая мощность, Вт Ток, А Макс. расход воздуха, м3/ч Частота вращения, об/мин Макс. темпе-ратура переме-щаемого воздуха, °С Уровень звукового давления на расст. 3 м, дБ(А) Класс защиты двига-теля Ёмкость конден-сатора, мкФ Тип термо-защиты Масса, кг Электри-ческая схема подклю-чения
ВКП-Б 70-40-4D 380 / 50 3 810 1,36 5600 1260 60 67 IP 54 — Встраи-ваемое биметал-лическое термореле 43,9 В
ВКП-Б 70-40-4E 220 / 50 1 830 4,1 5400 1340 60 70 IP 54 14 43,,9 А


Аэродинамические характеристики канального вентилятора ВКП-Б 70-40

Аэродинамические характеристики канального вентилятора ВКП-Б 70-40

Габаритные и присоединительные размеры канального вентилятора ВКП-Б 70-40

Канальный вентилятор ВКП-Б №70-40

Для улучшения качества выпускаемой продукции конструкторский отдел оставляет за собой право вносить изменения размеров и комплектации без уведомления

Акустические характеристики канального вентилятора ВКП-Б 70-40

    Значение Lpi в октавных полосах f, Гц
Марка вентилятора Частота вращения, об/мин Общ. 125 250 500 1000 2000 4000 8000
ВКП-Б 70-40-4D Lwa Канал 74 61 66 70 65 65 60 53
Lwa к окружению 76 65 69 70 71 69 63 58
ВКП-Б 70-40-4E Lwa Канал 74 61 66 70 65 65 60 53
Lwa к окружению 76 65 69 70 71 69 63 58
ВКП-Б №80-50

Канальный вентилятор ВКП-Б № 80-50 используется в составе канальных систем вентиляции с прямоугольным сечением воздуховодов размером 80х50 см. Корпус представляет собой короб из оцинкованной стали, по торцам которого расположены фланцы для монтажа, установлен однофазный 220В или трехфазный 380В двигатель, рабочее колесо с назад загнутыми лопатками из пластика или стали. Производительность вентилятора ВКП-Б 80-50 по воздуху составляет 7800 м³/ч., предельная температура перемещаемой рабочей среды до +60°С.

Технические характеристики Канальные вентиляторы ВКП-Б №80-50


Марка вентиля-тора Напря-жение, В/ частота, Гц Фазность Потребля-емая мощ-ность, Вт Ток, А Макс. расход воздуха, м3/ч Частота вращения, об/мин Макс. темпе-ратура переме-щаемого воздуха, °С Уровень звукового давления на расст. 3 м, дБ(А) Класс защиты двигателя Ёмкость конден-сатора, мкФ Тип термо-защиты Масса, кг Электри-ческая схема подклю-чения
ВКП-Б 80-50-4D 380 / 50 3 1560 2,9 7800 1330 60 73 IP 54 — Встраи-ваемое биметал-лическое термореле 64,5 В


Аэродинамические характеристики канального вентилятора ВКП-Б 80-50

Аэродинамические характеристики канального вентилятора ВКП-Б 80-50

Габаритные и присоединительные размеры канального вентилятора ВКП-Б 80-50

Канальный вентилятор ВКП-Б №80-50

Для улучшения качества выпускаемой продукции конструкторский отдел оставляет за собой право вносить изменения размеров и комплектации без уведомления

Акустические характеристики канального вентилятора ВКП-Б 80-50

    Значение Lpi в октавных полосах f, Гц
Марка вентилятора Частота вращения, об/мин Общ. 125 250 500 1000 2000 4000 8000
ВКП-Б 80-50-4D Lwa Канал 80 62 73 76 72 72 71 65
Lwa к окружению 82 70 74 75 76 76 70 62
ВКП-Б №100-50

Канальный вентилятор ВКП-Б № 100-50 используется в составе канальных систем вентиляции с прямоугольным сечением воздуховодов размером 100х50 см. Корпус представляет собой короб из оцинкованной стали, по торцам которого расположены фланцы для монтажа, установлен однофазный 220В или трехфазный 380В двигатель, рабочее колесо с назад загнутыми лопатками из пластика или стали. Производительность вентилятора ВКП-Б 100-50 по воздуху составляет 14400 м³/ч., предельная температура перемещаемой рабочей среды до +60°С.

Технические характеристики Канальные вентиляторы ВКП-Б №100-50


Марка вентиля-тора Напря-жение, В/ частота, Гц Фазность Потребля-емая мощ-ность, Вт Ток, А Макс. расход воздуха, м3/ч Частота вращения, об/мин Макс. темпе-ратура переме-щаемого воздуха, °С Уровень звукового давления на расст. 3 м, дБ(А) Класс защиты двига-теля Ёмкость конден-сатора, мкФ Тип термо-защиты Масса, кг Электри-ческая схема подклю-чения
ВКП-Б 100-50-4D 380 / 50 3 3900 6,1 14400 1330 60 83 IP 54 — Встраи-ваемое биметал-лическое термореле 102 В


Аэродинамические характеристики канального вентилятора ВКП-Б 100-50

Аэродинамические характеристики канального вентилятора ВКП-Б 100-50

Габаритные и присоединительные размеры канального вентилятора ВКП-Б 100-50

Канальный вентилятор ВКП-Б №100-50

Для улучшения качества выпускаемой продукции конструкторский отдел оставляет за собой право вносить изменения размеров и комплектации без уведомления

Канальный вентилятор ВКП-Б №100-50

Для улучшения качества выпускаемой продукции конструкторский отдел оставляет за собой право вносить изменения размеров и комплектации без уведомления

В данный момент возможна поставка вентиляторов в одном из двух вариантов корпусов.

Акустические характеристики канального вентилятора ВКП-Б 100-50

    Значение Lpi в октавных полосах f, Гц
Марка вентилятора Частота вращения, об/мин Общ. 125 250 500 1000 2000 4000 8000
ВКП-Б 100-50-4D Lwa Канал 85 72 78 78 79 77 72 66
Lwa к окружению 89 74 80 82 83 83 80 71

Описание

Канальные вентиляторы прямоугольные ВКП-Б

Вентиляторы канальные прямоугольные ВКП-Б эксплуатируются в канальных вентсистемах с воздуховодами прямоугольного сечения соответствующего размера. Позволят организовать технически несложную и относительно недорогую систему качественного воздухообмена в местных и общеобменных вентиляционных сетях приточного и вытяжного типа жилых, административных, промышленных и прочих зданий.

К преимуществам канальных вентиляторов ВКП-Б можно отнести надежность, относительно небольшие габариты, высокие эксплуатационные характеристики, удобство монтажа и обслуживания. В качестве материала для изготовления корпуса используется оцинкованная сталь, присоединительные размеры подстроены и совпадают с типоразмерами воздуховодов.

Конструктивные особенности вентилятора ВКП-Б

Вентиляторы канальные прямоугольные ВКП-Б отгружаются заказчику в собранном виде в упаковке завода-производителя и полностью готовы к монтажу на постоянном месте эксплуатации.

Вентилятор канальный для прямоугольных вентиляционных каналов представляет собой короб из тонколистовой оцинкованной стали, по торцам которого расположены фланцы для монтажа. Вентиляторы канальные ВКП-Б устанавливаются в разрыв вентиляционных коробов в любом пространственном положении с помощью монтажных шин. Степень защиты корпуса от пыли и влаги – IP 54.

Внутри корпуса расположено радиальное рабочее колесо со стальными лопатками, отогнутыми в обратную вращению сторону, которое проходит тщательную статическую и динамическую балансировку. Такая конструкция позволяет существенно повысить производительность в работе, но в тоже время снизить уровень создаваемого шума.

Функцию привода выполняет асинхронный электродвигатель, который может питаться от одно- или трехфазной сети. Контакты для подключения привода к электросети вынесены в клеммную коробку, которая размещается на внешней стороне корпусной детали.

Канальные вентиляторы для прямоугольных воздуховодов защищены от перегрева в его конструкции предусмотрены термоконтакты. При превышении температуры допустимого значения термоконтакты размыкаются, и двигатель отключается. Обратное включение происходит автоматически по мере остывания термоконтактов.  Электродвигатель также оборудован термоконтактами, которые надежно защищают его от возможного перегрева.

Вентилятор ВКП-Б прямоугольный возможно оборудовать регулятором, способным регулировать скорость вращения крыльчатки, канальное оборудование не нуждается в постоянном обслуживании, отличается высокой надежностью и четкостью выполнения возложенных на него функций. Мы предлагаем промышленные вентиляторы прямоугольные российского производства, дополнительным преимуществом которых, является их невысокая цена.

Канальные вентиляторы ВКП-Б условия эксплуатации



Вентиляторы канальные прямоугольные ВКП-Б предназначены для долговременной бесперебойной работы в условиях У по ГОСТ 15150 по второй категории размещения при температуре окружающего воздуха от -40°С до +40°С. Установка вентилятора канального в прямоугольные каналы должна производиться согласно правилам устройства, монтажа и безопасной эксплуатации общепромышленного оборудования.

Рабочая среда – воздух температурой до плюс 60°С, предельное содержание взвешенной пыли в котором составляет 0,1 г/м.куб.



ВКП-Б прямоугольные канальные вентиляторы по цене от завода-изготовителя выпускаются в 8-ми типовых размерах. Выбор нужного типоразмера осуществляется по номинальному давлению и производительности по воздуху, исходя из аэродинамического расчета вентсети с учетом ее фактического состояния и назначения. Если конструкция предполагает наличие регулятора оборотов, он устанавливается на внешней части корпуса. Там же находится и клеммная коробка.



Схемы подключения ЭД
Схемы подключения ЭД
Схемы подключения ЭД
