Канальные вентиляторы ВКП

Общие сведения

• Одно- или трехфазный асинхронный двигатель с вперед загнутыми лопатками;
• Варианты исполнения мотор-колес: «Стандарт»;
• Два варианта корпуса:
— канальный вентилятор в прямоугольном корпусе из оцинкованнаой стали;
— шумоизолированный корпус из оцинкованной стали и звукопоглощающего наполнителя;
• Рабочее напряжение: однофазные – 1~230В; трехфазные – 1~400В;
• Класс изоляции корпуса: IP54;
• Монтаж: уголок шина.

Категория: Канальные
ПОЛУЧИТЬ КОНСУЛЬТАЦИЮ

Типоразмеры

ВКП №40-20

Канальный вентилятор ВКП 40-20 используется в составе канальных систем вентиляции с прямоугольным сечением воздуховодных каналов размером 40х20 см. Корпус выполнен из оцинкованной стали (возможно исполнение из оцинкованной стали со звукоизоляционным наполнителем), установлен однофазный 220В или трехфазный 380В двигатель с вперед загнутыми лопатками . Производительность вентилятора ВКП №40-20 по воздуху составляет 1250 м³/ч., предельная температура перемещаемой рабочей среды до +60°С.

Технические характеристики Канальные вентиляторы ВКП №40-20


Марка вентилятора Напря-жение, В/ частота, Гц Фаз-ность Потребля-емая мощность, Вт Ток, А Макс. расход воздуха, м3/ч Частота вращения, об/мин Макс. температура переме-щаемого воздуха, °С Уровень звукового давления на расст. 3 м, дБ(А) Класс защиты двига-теля Ёмкость конден-
сатора, мкФ		 Тип термо-защиты Мас-са, кг Электри-ческая схема подклю-чения
ВКП 40-20-4Е 230/50 1 330 1,53 1250 1280 50 54 IP54 6 Встраи-
ваемое биметал-
лическое термореле		 16 А
ВКП 40-20-4D 400/50 3 330 0,63 1200 1270 60 52 IP54 — 16 А


Аэродинамические характеристики канального вентилятора ВКП 40-20

Аэродинамические характеристики канального вентилятора ВКП 40-20

Габаритные и присоединительные размеры канального вентилятора ВКП 40-20

Канальный вентилятор ВКП №40-20

Для улучшения качества выпускаемой продукции конструкторский отдел оставляет за собой право вносить изменения размеров и комплектации без уведомления

Акустические характеристики канального вентилятора ВКП 40-20

      Значение Lpi в октавных полосах f, Гц
Марка вентилятора Частота вращения, об/мин Lpa, дБА 63 125 250 500 1000 2000 4000 8000
ВКП 40-20-4Е Lwa Канал 70 55 68 65 60 56 55 53 46
Lwa к выходу 72 54 64 69 64 65 62 59 52
Lwa к окружению 60 33 41 58 51 49 44 40 33
ВКП 40-20-4D Lwa Канал 70 54 66 64 62 56 56 55 49
Lwa к выходу 72 55 63 67 65 65 63 61 54
Lwa к окружению 60 38 45 59 55 56 49 46 41
ВКП №50-25

Канальный вентилятор ВКП 50-25 используется в составе канальных систем вентиляции с прямоугольным сечением воздуховодных каналов размером 50х25 см. Корпус выполнен из оцинкованной стали (возможно исполнение из оцинкованной стали со звукоизоляционным наполнителем), установлен однофазный 220В или трехфазный 380В двигатель с вперед загнутыми лопатками . Производительность вентилятора ВКП №50-25 по воздуху составляет 1800 м³/ч., предельная температура перемещаемой рабочей среды до +60°С.

Технические характеристики Канальные вентиляторы ВКП №50-25


Марка вентиля-тора Напря-жение, В/ частота, Гц Фаз-ность Потребля-емая мощ-ность, Вт Ток, А Макс. расход воздуха, м3/ч Частота враще-ния, об/мин Макс. темпе-ратура переме-щаемого воздуха, °С Уровень звукового давления на расст. 3 м, дБ(А) Класс защиты двига-теля Ёмкость конден-сатора, мкФ Тип термо-защиты Мас-са, кг Электри-ческая схема подклю-чения
ВКП 50-25-4E 230/50 1 510 2,3 1600 1320 40 56 IP54 8 Встраива-
емое биметал-лическое термореле		 19 А
ВКП 50-25-4D 400/50 3 490 0,82 1800 1300 60 55 IP54 — 19 В


Аэродинамические характеристики канального вентилятора ВКП 50-25

Аэродинамические характеристики канального вентилятора ВКП 50-25
Аэродинамические характеристики канального вентилятора ВКП 50-25

Габаритные и присоединительные размеры канального вентилятора ВКП 50-25

Канальный вентилятор ВКП №50-25

Для улучшения качества выпускаемой продукции конструкторский отдел оставляет за собой право вносить изменения размеров и комплектации без уведомления

Акустические характеристики канального вентилятора ВКП 50-25

      Значение Lpi в октавных полосах f, Гц
Марка вентилятора Частота вращения, об/мин Lpa, дБА 63 125 250 500 1000 2000 4000 8000
ВКП 50-25-4Е Lwa Канал 74 62 70 67 59 63 65 62 59
Lwa к выходу 78 60 67 68 69 72 70 67 62
Lwa к окружению 63 39 50 58 58 55 52 47 50
ВКП 50-25-4D Lwa Канал 72 59 68 65 60 63 64 62 58
Lwa к выходу 76 56 63 65 67 71 69 67 64
Lwa к окружению 62 38 46 53 55 56 52 50 55
ВКП №50-30

Канальный вентилятор ВКП 50-30 используется в составе канальных систем вентиляции с прямоугольным сечением воздуховодных каналов размером 50х30 см. Корпус выполнен из оцинкованной стали (возможно исполнение из оцинкованной стали со звукоизоляционным наполнителем), установлен однофазный 220В или трехфазный 380В двигатель с вперед загнутыми лопатками . Производительность вентилятора ВКП №50-30 по воздуху составляет 2500 м³/ч., предельная температура перемещаемой рабочей среды до +60°С.

Технические характеристики Канальные вентиляторы ВКП №50-30


Марка вентиля-тора Напря-жение, В/ частота, Гц Фаз-ность Потребля-емая мощ-ность, Вт Ток, А Макс. расход воздуха, м3/ч Частота вращ-ения, об/мин Макс. темпе-ратура переме-щаемого воздуха, °С Уровень звукового давления на расст. 3 м, дБ(А) Класс защиты двига-теля Ёмкость конден-сатора, мкФ Тип термо-защиты Мас-са, кг Электри-ческая схема подклю-чения
ВКП 50-30-4Е 230/50 1 900 4,1 2500 1330 55 59 IP54 16 Встраива-
емое биметал-лическое термореле		 21 А
ВКП 50-30-4D 400/50 3 870 1,8 2450 1400 55 57 IP54 — 29 В


Аэродинамические характеристики канального вентилятора ВКП 50-30

Аэродинамические характеристики канального вентилятора ВКП 50-30
Аэродинамические характеристики канального вентилятора ВКП 50-30

Габаритные и присоединительные размеры канального вентилятора ВКП 50-30

Канальный вентилятор ВКП №50-30

Для улучшения качества выпускаемой продукции конструкторский отдел оставляет за собой право вносить изменения размеров и комплектации без уведомления

Акустические характеристики канального вентилятора ВКП 50-30

      Значение Lpi в октавных полосах f, Гц
Марка вентилятора Частота вращения, об/мин Lpa, дБА 63 125 250 500 1000 2000 4000 8000
ВКП 50-30-4Е Lwa Канал 77 65 73 68 64 67 68 66 62
Lwa к выходу 80 60 69 68 71 76 73 72 66
Lwa к окружению 66 38 54 62 58 61 55 51 47
ВКП 50-30-4D Lwa Канал 76 65 71 65 63 66 67 66 62
Lwa к выходу 79 63 70 68 70 74 72 71 66
Lwa к окружению 64 43 52 59 55 58 54 50 48
ВКП №60-30

Канальный вентилятор ВКП 60-30 используется в составе канальных систем вентиляции с прямоугольным сечением воздуховодных каналов размером 60х30 см. Корпус выполнен из оцинкованной стали (возможно исполнение из оцинкованной стали со звукоизоляционным наполнителем), установлен однофазный 220В или трехфазный 380В двигатель с вперед загнутыми лопатками . Производительность вентилятора ВКП №60-30 по воздуху составляет 3500 м³/ч., предельная температура перемещаемой рабочей среды до +60°С.

Технические характеристики Канальные вентиляторы ВКП №60-30


Марка вентиля-тора Напря-жение, В/ частота, Гц Фаз-ность Потребля-емая мощ-ность, Вт Ток, А Макс. расход воздуха, м3/ч Частота враще-ния, об/мин Макс. темпе-ратура перемеща-емого воздуха, °С Уровень звукового давления на расст. 3 м, дБ(А) Класс защиты двига-теля Ёмкость конден-сатора, мкФ Тип термо-защиты Масса, кг Электри-ческая схема подклю-чения
ВКП 60-30-4Е 230/50 1 1600 7,3 2700 1360 40 62 IP54 25 Встраива-
емое биметал-лическое термореле		 28 А
ВКП 60-30-4D 400/50 3 1700 3,2 3500 1360 40 58 IP54 — 32 В


Аэродинамические характеристики канального вентилятора ВКП 60-30

Аэродинамические характеристики канального вентилятора ВКП 60-30
Аэродинамические характеристики канального вентилятора ВКП 60-30

Габаритные и присоединительные размеры канального вентилятора ВКП 60-30

Канальный вентилятор ВКП №60-30

Для улучшения качества выпускаемой продукции конструкторский отдел оставляет за собой право вносить изменения размеров и комплектации без уведомления

Акустические характеристики канального вентилятора ВКП 60-30

      Значение Lpi в октавных полосах f, Гц
Марка вентилятора Частота вращения, об/мин Lpa, дБА 63 125 250 500 1000 2000 4000 8000
ВКП 60-30-4Е Lwa Канал 83 68 79 71 66 70 71 68 69
Lwa к выходу 85 63 79 71 73 79 76 74 67
Lwa к окружению 68 40 62 66 60 63 57 51 48
ВКП 60-30-4D Lwa Канал 78 70 72 68 66 70 71 67 63
Lwa к выходу 81 59 70 68 73 76 73 73 68
Lwa к окружению 65 40 55 60 60 57 54 52 47
ВКП №60-35

Канальный вентилятор ВКП 60-35 используется в составе канальных систем вентиляции с прямоугольным сечением воздуховодных каналов размером 60х35 см. Корпус выполнен из оцинкованной стали (возможно исполнение из оцинкованной стали со звукоизоляционным наполнителем), установлен однофазный 220В или трехфазный 380В двигатель с вперед загнутыми лопатками . Производительность вентилятора ВКП №60-35 по воздуху составляет 4200 м³/ч., предельная температура перемещаемой рабочей среды до +60°С.

Технические характеристики Канальные вентиляторы ВКП №60-35


Марка вентиля-тора Напря-жение, В/ частота, Гц Фаз-ность Потребля-емая мощ-ность, Вт Ток, А Макс. расход воздуха, м3/ч Частота вращения, об/мин Макс. темпе-ратура переме-щаемого воздуха, °С Уровень звукового давления на расст. 3 м, дБ(А) Класс защиты двига-теля Ёмкость конден-сатора, мкФ Тип термо-защиты Масса, кг Электри-ческая схема подклю-чения
ВКП 60-35-4D 400/50 3 2200 4 4200 1360 40 60 IP54 — Встраива-
емое биметал-лическое термореле		 38 В


Аэродинамические характеристики канального вентилятора ВКП 60-35

Аэродинамические характеристики канального вентилятора ВКП 60-35

Габаритные и присоединительные размеры канального вентилятора ВКП 60-35

Канальный вентилятор ВКП №60-35

Для улучшения качества выпускаемой продукции конструкторский отдел оставляет за собой право вносить изменения размеров и комплектации без уведомления

Акустические характеристики канального вентилятора ВКП 60-35

      Значение Lpi в октавных полосах f, Гц
Марка вентилятора Частота вращения, об/мин Lpa, дБА 63 125 250 500 1000 2000 4000 8000
ВКП 60-35-4D Lwa Канал 81 72 77 68 69 73 72 69 65
Lwa к выходу 84 67 74 73 76 79 77 75 70
Lwa к окружению 68 49 62 62 60 60 55 52 48
ВКП №70-40

Канальный вентилятор ВКП 70-40 используется в составе канальных систем вентиляции с прямоугольным сечением воздуховодных каналов размером 70х40 см. Корпус выполнен из оцинкованной стали (возможно исполнение из оцинкованной стали со звукоизоляционным наполнителем), установлен однофазный 220В или трехфазный 380В двигатель с вперед загнутыми лопатками . Производительность вентилятора ВКП №70-40 по воздуху составляет 5600 м³/ч., предельная температура перемещаемой рабочей среды до +60°С.

Технические характеристики Канальные вентиляторы ВКП №70-40


Марка вентиля-тора Напря-жение, В/ частота, Гц Фаз-ность Потребля-емая мощ-ность, Вт Ток, А Макс. расход воздуха, м3/ч Частота враще-ния, об/мин Макс. темпе-ратура переме-щаемого воздуха, °С Уровень звукового давления на расст. 3 м, дБ(А) Класс защиты двига-теля Ёмкость конден-сатора, мкФ Тип термо-защиты Масса, кг Электри-ческая схема подклю-чения
ВКП 70-40-4D 400/50 3 3500 5,9 5600 1340 40 65 IP54 — Встраи-ваемое биметал-лическое термореле 50 А


Аэродинамические характеристики канального вентилятора ВКП 70-40

Аэродинамические характеристики канального вентилятора ВКП 70-40

Габаритные и присоединительные размеры канального вентилятора ВКП 70-40

Канальный вентилятор ВКП №70-40

Для улучшения качества выпускаемой продукции конструкторский отдел оставляет за собой право вносить изменения размеров и комплектации без уведомления

Акустические характеристики канального вентилятора ВКП 70-40

      Значение Lpi в октавных полосах f, Гц
Марка вентилятора Частота вращения, об/мин Lpa, дБА 63 125 250 500 1000 2000 4000 8000
ВКП 70-40-4D Lwa Канал 84 79 78 70 70 75 74 71 68
Lwa к выходу 86 73 76 75 79 81 79 77 72
Lwa к окружению 73 56 65 67 65 68 63 63 59
ВКП №80-50

Канальный вентилятор ВКП 80-50 используется в составе канальных систем вентиляции с прямоугольным сечением воздуховодных каналов размером 80х50 см. Корпус выполнен из оцинкованной стали (возможно исполнение из оцинкованной стали со звукоизоляционным наполнителем), установлен однофазный 220В или трехфазный 380В двигатель с вперед загнутыми лопатками . Производительность вентилятора ВКП №80-50 по воздуху составляет 6900 м³/ч., предельная температура перемещаемой рабочей среды до +60°С.

Технические характеристики Канальные вентиляторы ВКП №80-50


Марка вентиля-тора Напря-жение, В/ частота, Гц Фаз-ность Потребля-емая мощ-ность, Вт Ток, А Макс. расход воздуха, м3/ч Частота враще-ния, об/мин Макс. темпе-ратура переме-щаемого воздуха, °С Уровень звукового давления на расст. 3 м, дБ(А) Класс защиты двига-теля Ёмкость конден-сатора, мкФ Тип термо-защиты Мас-са, кг Электри-ческая схема подклю-чения
ВКП 80-50-4D 400/50 3 4800 8 6500 1400 40 68 IP54 — Встраи-
ваемое биметал-лическое термореле		 80 В


Аэродинамические характеристики канального вентилятора ВКП 80-50

Аэродинамические характеристики канального вентилятора ВКП 80-50

Габаритные и присоединительные размеры канального вентилятора ВКП 80-50

Канальный вентилятор ВКП №80-50

Для улучшения качества выпускаемой продукции конструкторский отдел оставляет за собой право вносить изменения размеров и комплектации без уведомления

Акустические характеристики канального вентилятора ВКП 80-50

      Значение Lpi в октавных полосах f, Гц
Марка вентилятора Частота вращения, об/мин Lpa, дБА 63 125 250 500 1000 2000 4000 8000
ВКП 80-50-4D Lwa Канал 83 82 75 75 71 76 75 71 67
Lwa к выходу 90 71 78 77 82 86 84 81 75
Lwa к окружению 75 57 68 69 67 69 64 50 58
ВКП №100-50

Канальный вентилятор ВКП 100-50 используется в составе канальных систем вентиляции с прямоугольным сечением воздуховодных каналов размером 100х50 см. Корпус выполнен из оцинкованной стали (возможно исполнение из оцинкованной стали со звукоизоляционным наполнителем), установлен однофазный 220В или трехфазный 380В двигатель с вперед загнутыми лопатками . Производительность вентилятора ВКП №100-50 по воздуху составляет 8200 м³/ч., предельная температура перемещаемой рабочей среды до +60°С.

Технические характеристики Канальные вентиляторы ВКП №100-50


Марка вентиля-тора Напря-жение, В/ частота, Гц Фаз-ность Потребля-емая мощ-ность, Вт Ток, А Макс. расход воздуха, м3/ч Частота вращ-ения, об/мин Макс. темпе-ратура переме-щаемого воздуха, °С Уровень звукового давления на расст. 3 м, дБ(А) Класс защиты двига-теля Ёмкость конден-сатора, мкФ Тип термо-защиты Масса, кг Электри-ческая схема подклю-чения
ВКП 100-50-6D 400/50 3 3500 6 8200 930 40 62 IP54 — Встра-иваемое биметал-лическое термореле 85 В


Аэродинамические характеристики канального вентилятора ВКП 100-50

Аэродинамические характеристики канального вентилятора ВКП 100-50

Габаритные и присоединительные размеры канального вентилятора ВКП 100-50

Канальный вентилятор ВКП №100-50

Для улучшения качества выпускаемой продукции конструкторский отдел оставляет за собой право вносить изменения размеров и комплектации без уведомления

Акустические характеристики канального вентилятора ВКП 100-50

      Значение Lpi в октавных полосах f, Гц
Марка вентилятора Частота вращения, об/мин Lpa, дБА 63 125 250 500 1000 2000 4000 8000
ВКП 100-50-6D Lwa Канал 79 72 69 65 71 72 72 69 65
Lwa к выходу 84 69 72 72 78 79 77 74 69
Lwa к окружению 60 54 65 61 63 61 58 53 53

Описание

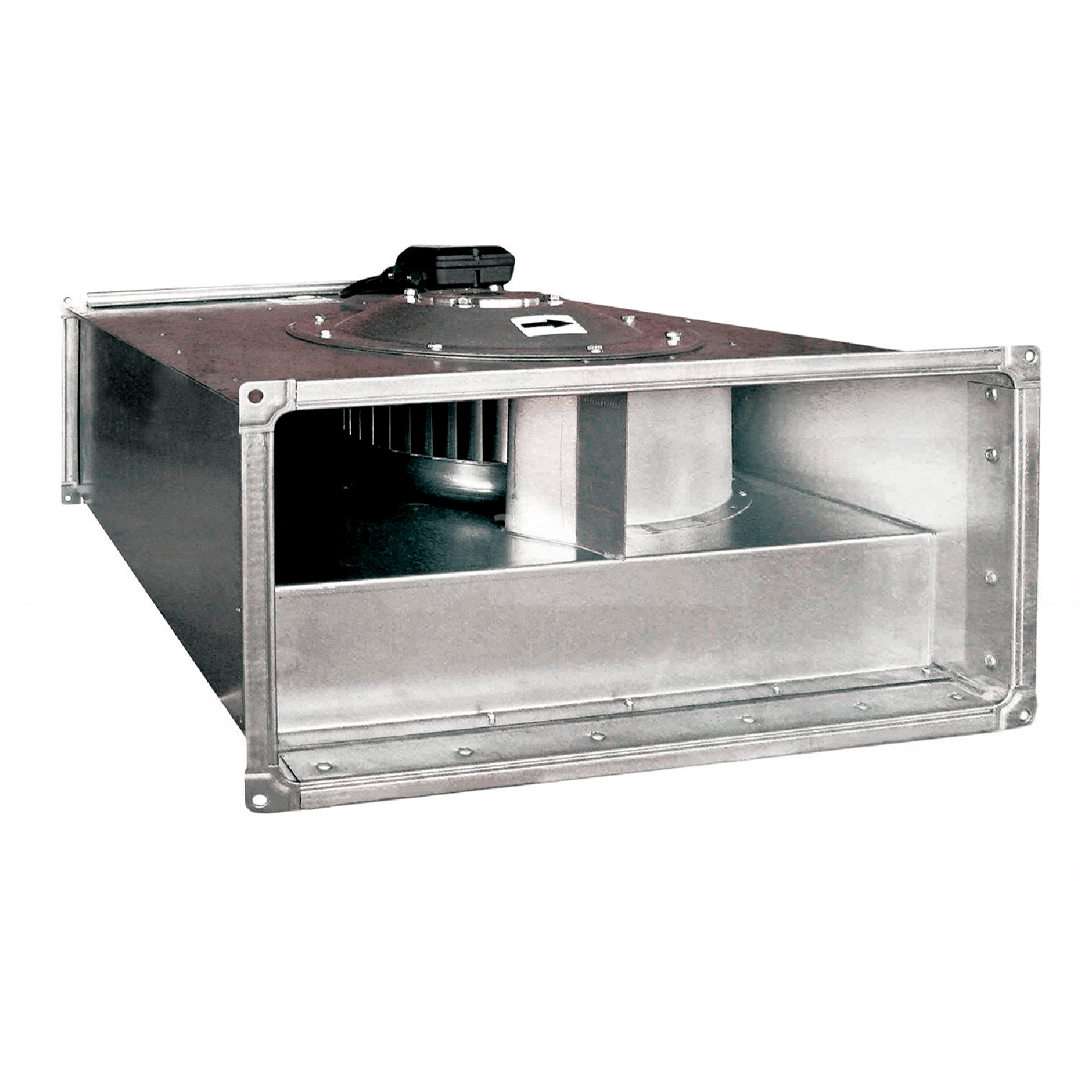

Канальные вентиляторы прямоугольные ВКП

Вентиляторы канальные прямоугольные ВКП предназначены для комплектации канальных вентиляционных систем квадратного сечения. Вентиляторы данного типа компактны и легко монтируются в любом положении, могут использоваться как в приточных, так и вытяжных вентсистемах местного или общеобменного назначения. ВКП вентиляторы канальные прямоугольного сечения могут применяться для организации принудительного воздухообмена в помещениях и зданиях жилого, общественного, административного и общественного значения. Специально сконструированы для установки в условиях ограниченного пространства и могут крепиться в любом месте системы вентиляционных каналов как вертикально, так и горизонтально. Плавно вращающаяся крыльчатка радиального типа с вперёд загнутыми лопатками гарантирует высокие показания по давлению, низкий уровень шума и высокий коэффициент полезного действия.

Рабочая среда – воздух температурой не более +60°С при относительной влажности до 80% с концентрацией пыли, не превышающей 0,1 г/м.куб.

Вентиляторы канальные прямоугольные характеристики

ВКП канальные вентиляторы в прямоугольном корпусе изготавливаются из листовой стали. Степень защиты корпуса – IP 54. Габаритные и присоединительные размеры унифицированы со стандартным рядом квадратных вентканалов.

Купить канальный вентилятор прямоугольный возможно в двух вариантах исполнения:

— просто оцинкованная сталь;
— оцинкованная сталь со звукоизоляционным наполнителем.

Вентиляторы канальные прямоугольные ВКП монтируются в разрыв вентиляционных каналов посредством фланцев, размещенных на торцах корпусной детали. Подсоединение в систему вентиляции осуществляется с помощью монтажных шин.

Внутри корпуса размещено рабочее колесо радиального типа с загнутыми в сторону вращения лопастями. В качестве привода используется асинхронный 1-но или 3-х фазный двигатель, контакты для питания которого вынесены на внешнюю сторону корпуса в клеммную коробку.

Конструкция вентилятора канального прямоугольного ВКП предусматривает защиту от перегрева в виде биметаллической пластины, размыкающейся при повышении температуры. Обратное включение происходит автоматически, по мере остывания агрегата. Также на ряде типоразмеров предусмотрено сочетание биметаллической пластины и термоконтактов.



Канальные вентиляторы прямоугольные ВКП условия эксплуатации



Прямоугольные канальные вентиляторы ВКП рассчитаны на долговременное и бесперебойное перемещения чистых и сухих воздушных масс при температуре окружающей среды в диапазоне -40°С…+40°С с содержанием твёрдых примесей не более 10 мг/м3 , не содержащего липких веществ и волокнистых материалов, в регионах с умеренным климатом по второй категории размещения. Вентиляторы должны эксплуатироваться согласно требованиям, указанным в паспорте устройства, с соблюдением правил монтажа, ремонта и безопасной эксплуатации общепромышленного оборудования.

Канальные вентиляторы серии ВКП выпускаются предприятием в 9-ти стандартных моделях, отличающихся производительностью по воздуху, мощностью, габаритными размерами и т.д. Купить канальный вентилятор прямоугольного сечения ВКП оптимального типоразмера исходя из аэродинамического расчета с учетом назначения, условий эксплуатации и фактического состояния вентиляционной сети. Прямоугольная форма и компактные размеры представленных моделей позволяют их легко и быстро монтировать внутри любой системы. Если у вас есть вопрос по выбору модели вентиляционного оборудования и по организации доставки, вы можете позвонить по одному из телефонов, указанных на сайте, или написать нам на электронную почту.

Схемы подключения ЭД
Схемы подключения ЭД
Схемы подключения ЭД

Декларация ЕЭС о соответствии канальных вентиляторов
