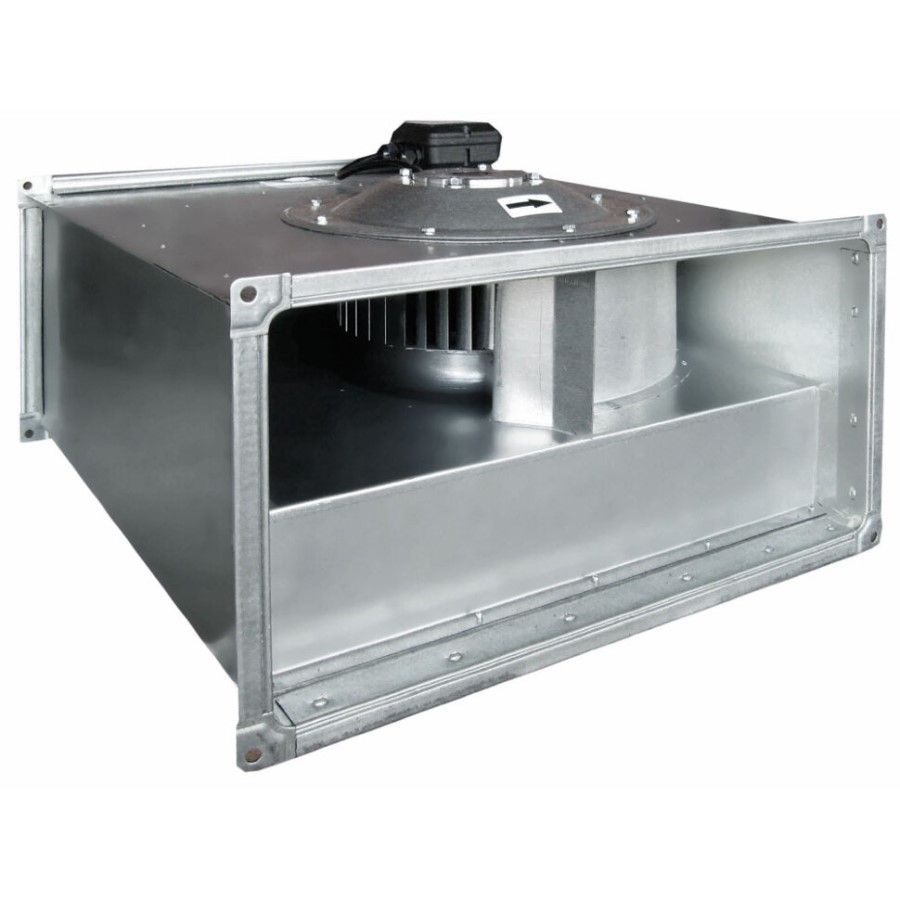

Канальные вентиляторы ВКП-Ш

Канальные вентиляторы ВКП-Ш выпускаются предприятием в 8-ми стандартных типоразмерах. Выбор модели осуществляется по аэродинамическому расчету вентсети с учетом ее назначения и технического состояния.

Общие сведения

• Одно- или трехфазный асинхронный двигатель с вперед загнутыми лопатками;
• Варианты исполнения мотор-колес: «Стандарт»;
• Два варианта корпуса:
— оцинкованная сталь;
— шумоизолированный корпус из оцинкованной стали и звукопоглощающего наполнителя;
• Рабочее напряжение: однофазные – 1~230В; трехфазные – 1~400В;
• Класс изоляции корпуса: IP54;
• Монтаж: уголок шина.

Категория: Канальные

ПОЛУЧИТЬ КОНСУЛЬТАЦИЮ

Типоразмеры

ВКП-Ш №40-20

Канальный вентилятор ВКП-Ш №40-20 используется в составе канальных систем вентиляции с прямоугольным сечением воздуховодов размером 40х20 см. Корпус двойной из оцинкованной стали заполненный звукопоглощающим материалом на основе минеральной ваты толщиной не менее 5 см , установлен однофазный 220В или трехфазный 380В двигатель с вперед загнутыми лопатками . Производительность вентилятора ВКП-Ш 40-20 по воздуху составляет 1250 м³/ч., предельная температура перемещаемой рабочей среды до +60°С.

Технические характеристики Канальные вентиляторы ВКП-Ш №40-20


Марка вентилятора	Напря-жение, В/ частота, Гц	Фаз-ность	Потребля-емая мощность, Вт	Ток, А	Макс. расход воздуха, м3/ч	Частота вращения, об/мин	Макс. температура переме-щаемого воздуха, °С	Уровень звукового давления на расст. 3 м, дБ(А)	Класс защиты двига-теля	Ёмкость конден- сатора, мкФ	Тип термо-защиты	Мас-са, кг	Электри-ческая схема подклю-чения
ВКП-Ш 40-20-4Е	230/50	1	330	1,53	1250	1280	50	36	IP54	6	Встраи- ваемое биметал- лическое термореле	16	А
ВКП-Ш 40-20-4D	400/50	3	330	0,63	1200	1270	60	35	IP54	—	Встраи- ваемое биметал- лическое термореле	16	В

Аэродинамические характеристики канального вентилятора ВКП-Ш 40-20

Габаритные и присоединительные размеры канального вентилятора ВКП-Ш 40-20

Канальный вентилятор ВКП-Ш №40-20

Для улучшения качества выпускаемой продукции конструкторский отдел оставляет за собой право вносить изменения размеров и комплектации без уведомления

Акустические характеристики канального вентилятора ВКП-Ш 40-20

			Значение Lpi в октавных полосах f, Гц
Марка вентилятора	Частота вращения, об/мин	Lpa, дБА	63	125	250	500	1000	2000	4000	8000
ВКП-Ш 40-20-4Е	Lwa Канал	61	29	37	49	55	59	53	49	50
	Lwa к выходу	72	54	64	69	64	65	62	59	52
	Lwa к окружению	43	11	17	30	35	38	37	32	33
ВКП-Ш 40-20-4D	Lwa Канал	63	41	43	51	57	61	54	51	52
	Lwa к выходу	72	55	63	67	65	65	63	61	54
	Lwa к окружению	44	20	22	31	37	40	37	35	35

ВКП-Ш №50-25

Канальный вентилятор ВКП-Ш №50-25 используется в составе канальных систем вентиляции с прямоугольным сечением воздуховодов размером 50х25 см. Корпус двойной из оцинкованной стали заполненный звукопоглощающим материалом на основе минеральной ваты толщиной не менее 5 см , установлен однофазный 220В или трехфазный 380В двигатель с вперед загнутыми лопатками . Производительность вентилятора ВКП-Ш 50-25 по воздуху составляет 1800 м³/ч., предельная температура перемещаемой рабочей среды до +60°С.

Технические характеристики Канальные вентиляторы ВКП-Ш №50-25


Марка вентиля-тора	Напря-жение, В/ частота, Гц	Фаз-ность	Потребля-емая мощ-ность, Вт	Ток, А	Макс. расход воздуха, м3/ч	Частота враще-ния, об/мин	Макс. темпе-ратура переме-щаемого воздуха, °С	Уровень звукового давления на расст. 3 м, дБ(А)	Класс защиты двига-теля	Ёмкость конден-сатора, мкФ	Тип термо-защиты	Мас-са, кг	Электри-ческая схема подклю-чения
ВКП 50-25-4E	230/50	1	510	2,3	1600	1320	40	38	IP54	8	Встраива- емое биметал-лическое термореле	19	А
ВКП 50-25-4D	400/50	3	490	0,82	1800	1300	60	42	IP54	—		19	В
ВКП 50-25-6D	400/50	3	300	0,81	1500	930	60	36	IP54	—		19	В

Аэродинамические характеристики канального вентилятора ВКП-Ш 50-25

Габаритные и присоединительные размеры канального вентилятора ВКП-Ш 50-25

Канальный вентилятор ВКП-Ш №50-25

Акустические характеристики канального вентилятора ВКП-Ш 50-25

			Значение Lpi в октавных полосах f, Гц
Марка вентилятора	Частота вращения, об/мин	Lpa, дБА	63	125	250	500	1000	2000	4000	8000
ВКП-Ш 50-25-4Е	Lwa Канал	63	50	44	50	58	59	55	53	51
	Lwa к выходу	78	60	67	68	69	72	70	67	62
	Lwa к окружению	49	29	27	33	43	44	38	42	40
ВКП-Ш 50-25-4D	Lwa Канал	66	40	47	53	59	62	59	56	55
	Lwa к выходу	76	56	63	65	67	71	69	67	64
	Lwa к окружению	50	20	30	35	44	47	41	40	41
ВКП-Ш 50-25-6D	Lwa Канал	57	50	54	53	54	51	50	47	41
	Lwa к выходу	66	50	55	56	61	59	57	55	47
	Lwa к окружению	48	34	42	46	47	43	40	37	32

ВКП-Ш №50-30

Канальный вентилятор ВКП-Ш №50-30 используется в составе канальных систем вентиляции с прямоугольным сечением воздуховодов размером 50х30 см. Корпус двойной из оцинкованной стали заполненный звукопоглощающим материалом на основе минеральной ваты толщиной не менее 5 см , установлен однофазный 220В или трехфазный 380В двигатель с вперед загнутыми лопатками . Производительность вентилятора ВКП-Ш 50-30 по воздуху составляет 2500 м³/ч., предельная температура перемещаемой рабочей среды до +60°С.

Технические характеристики Канальные вентиляторы ВКП-Ш №50-30


Марка вентиля-тора	Напря-жение, В/ частота, Гц	Фаз-ность	Потребля-емая мощ-ность, Вт	Ток, А	Макс. расход воздуха, м3/ч	Частота вращ-ения, об/мин	Макс. темпе-ратура переме-щаемого воздуха, °С	Уровень звукового давления на расст. 3 м, дБ(А)	Класс защиты двига-теля	Ёмкость конден-сатора, мкФ	Тип термо-защиты	Мас-са, кг	Электри-ческая схема подклю-чения
ВКП-Ш 50-30-4Е	230/50	1	900	4,1	2500	1330	55	42	IP54	16	Встраива- емое биметал-лическое термореле	21	А
ВКП-Ш 50-30-4D	400/50	3	870	1,8	2450	1400	55	46	IP54	—		29	В
ВКП-Ш 50-30-6D	400/50	3	320	0,77	1590	910	55	40	IP54	—		25	В

Аэродинамические характеристики канального вентилятора ВКП-Ш 50-30

Габаритные и присоединительные размеры канального вентилятора ВКП-Ш 50-30

Канальный вентилятор ВКП-Ш №50-30

Акустические характеристики канального вентилятора ВКП-Ш 50-30

			Значение Lpi в октавных полосах f, Гц
Марка вентилятора	Частота вращения, об/мин	Lpa, дБА	63	125	250	500	1000	2000	4000	8000
ВКП-Ш 50-30-4Е	Lwa Канал	65	53	50	52	55	59	58	58	56
	Lwa к выходу	80	60	69	68	71	76	73	72	66
	Lwa к окружению	48	34	33	37	43	44	39	39	35
ВКП-Ш 50-30-4D	Lwa Канал	70	45	55	54	60	65	63	62	63
	Lwa к выходу	79	63	70	68	70	74	72	71	66
	Lwa к окружению	51	26	35	40	44	48	43	42	41
ВКП-Ш 50-30-6D	Lwa Канал	63	52	60	57	60	58	56	55	48
	Lwa к выходу	73	52	61	60	68	67	64	64	54
	Lwa к окружению	53	35	47	49	52	48	45	43	37

ВКП-Ш №60-30

Канальный вентилятор ВКП-Ш №60-30 используется в составе канальных систем вентиляции с прямоугольным сечением воздуховодов размером 60х30 см. Корпус двойной из оцинкованной стали заполненный звукопоглощающим материалом на основе минеральной ваты толщиной не менее 5 см , установлен однофазный 220В или трехфазный 380В двигатель с вперед загнутыми лопатками . Производительность вентилятора ВКП-Ш 60-30 по воздуху составляет 3500 м³/ч., предельная температура перемещаемой рабочей среды до +60°С.

Технические характеристики Канальные вентиляторы ВКП-Ш №60-30


Марка вентиля-тора	Напря-жение, В/ частота, Гц	Фаз-ность	Потребля-емая мощ-ность, Вт	Ток, А	Макс. расход воздуха, м3/ч	Частота враще-ния, об/мин	Макс. темпе-ратура перемеща-емого воздуха, °С	Уровень звукового давления на расст. 3 м, дБ(А)	Класс защиты двига-теля	Ёмкость конден-сатора, мкФ	Тип термо-защиты	Масса, кг	Электри-ческая схема подклю-чения
ВКП-Ш 60-30-4Е	230/50	1	1600	7,3	2700	1360	40	47	IP54	25	Встраива- емое биметал-лическое термореле	28	А
ВКП-Ш 60-30-4D	400/50	3	1700	3,2	3500	1360	40	51	IP54	—		32	В
ВКП-Ш 60-30-6D	400/50	3	450	0,85	2470	900	60	52	IP54	—		32	В

Аэродинамические характеристики канального вентилятора ВКП-Ш 60-30

Габаритные и присоединительные размеры канального вентилятора ВКП-Ш 60-30

Канальный вентилятор ВКП-Ш №60-30

Акустические характеристики канального вентилятора ВКП-Ш 60-30

			Значение Lpi в октавных полосах f, Гц
Марка вентилятора	Частота вращения, об/мин	Lpa, дБА	63	125	250	500	1000	2000	4000	8000
ВКП-Ш 60-30-4Е	Lwa Канал	70	67	59	54	61	66	64	61	59
	Lwa к выходу	85	63	79	71	73	79	76	74	67
	Lwa к окружению	52	44	37	41	44	48	44	41	40
ВКП-Ш 60-30-4D	Lwa Канал	75	52	64	58	65	70	69	66	64
	Lwa к выходу	81	59	70	68	73	76	73	73	68
	Lwa к окружению	56	33	42	42	46	55	48	45	45
ВКП-Ш 60-30-6D	Lwa Канал	60	55	63	56	55	53	53	51	46
	Lwa к выходу	69	55	64	59	62	62	60	59	52
	Lwa к окружению	50	37	49	49	47	45	42	39	36

ВКП-Ш №60-35

Канальный вентилятор ВКП-Ш №60-35 используется в составе канальных систем вентиляции с прямоугольным сечением воздуховодов размером 60х35 см. Корпус двойной из оцинкованной стали заполненный звукопоглощающим материалом на основе минеральной ваты толщиной не менее 5 см , установлен однофазный 220В или трехфазный 380В двигатель с вперед загнутыми лопатками . Производительность вентилятора ВКП-Ш 60-35 по воздуху составляет 4200 м³/ч., предельная температура перемещаемой рабочей среды до +60°С.

Технические характеристики Канальные вентиляторы ВКП-Ш №60-35


Марка вентиля-тора	Напря-жение, В/ частота, Гц	Фаз-ность	Потребля-емая мощ-ность, Вт	Ток, А	Макс. расход воздуха, м3/ч	Частота вращения, об/мин	Макс. темпе-ратура переме-щаемого воздуха, °С	Уровень звукового давления на расст. 3 м, дБ(А)	Класс защиты двига-теля	Ёмкость конден-сатора, мкФ	Тип термо-защиты	Масса, кг	Электри-ческая схема подклю-чения
ВКП-Ш 60-35-4D	400/50	3	2200	4	4200	1360	40	53	IP54	—	Встраива- емое биметал-лическое термореле	38	В
ВКП-Ш 60-35-6D	400/50	3	780	1,5	3500	840	45	44	IP54	—	Встраива- емое биметал-лическое термореле	34	В

Аэродинамические характеристики канального вентилятора ВКП-Ш 60-35

Габаритные и присоединительные размеры канального вентилятора ВКП-Ш 60-35

Канальный вентилятор ВКП-Ш №60-35

Акустические характеристики канального вентилятора ВКП-Ш 60-35

			Значение Lpi в октавных полосах f, Гц
Марка вентилятора	Частота вращения, об/мин	Lpa, дБА	63	125	250	500	1000	2000	4000	8000
ВКП-Ш 60-35-4D	Lwa Канал	76	56	61	59	64	72	69	67	66
	Lwa к выходу	84	67	74	73	76	79	77	75	70
	Lwa к окружению	56	36	41	40	47	53	48	48	47
ВКП-Ш 60-35-6D	Lwa Канал	66	64	67	58	60	61	60	58	54
	Lwa к выходу	74	58	65	63	68	67	65	64	57
	Lwa к окружению	55	43	52	56	53	50	46	45	40

ВКП-Ш №70-40

Канальный вентилятор ВКП-Ш №70-40 используется в составе канальных систем вентиляции с прямоугольным сечением воздуховодов размером 70х40 см. Корпус двойной из оцинкованной стали заполненный звукопоглощающим материалом на основе минеральной ваты толщиной не менее 5 см , установлен однофазный 220В или трехфазный 380В двигатель с вперед загнутыми лопатками . Производительность вентилятора ВКП-Ш 70-40 по воздуху составляет 5600 м³/ч., предельная температура перемещаемой рабочей среды до +60°С.

Технические характеристики Канальные вентиляторы ВКП-Ш №70-40


Марка вентиля-тора	Напря-жение, В/ частота, Гц	Фаз-ность	Потребля-емая мощ-ность, Вт	Ток, А	Макс. расход воздуха, м3/ч	Частота враще-ния, об/мин	Макс. темпе-ратура переме-щаемого воздуха, °С	Уровень звукового давления на расст. 3 м, дБ(А)	Класс защиты двига-теля	Ёмкость конден-сатора, мкФ	Тип термо-защиты	Масса, кг	Электри-ческая схема подклю-чения
ВКП-Ш 70-40-4D	400/50	3	3500	5,9	5600	1340	40	58	IP54	—	Встраи-ваемое биметал-лическое термореле	50	А
ВКП-Ш 70-40-6D	400/50	3	1150	2,3	4500	810	40	47	IP54	—	Встраи-ваемое биметал-лическое термореле	50	В

Аэродинамические характеристики канального вентилятора ВКП-Ш 70-40

Габаритные и присоединительные размеры канального вентилятора ВКП-Ш 70-40

Канальный вентилятор ВКП-Ш №70-40

Акустические характеристики канального вентилятора ВКП-Ш 70-40

			Значение Lpi в октавных полосах f, Гц
Марка вентилятора	Частота вращения, об/мин	Lpa, дБА	63	125	250	500	1000	2000	4000	8000
ВКП-Ш 70-40-4D	Lwa Канал	79	60	60	66	68	76	73	69	68
	Lwa к выходу	86	73	76	75	79	81	79	77	72
	Lwa к окружению	62	41	41	49	55	58	54	52	51
ВКП-Ш 70-40-6D	Lwa Канал	64	57	62	62	62	57	58	55	49
	Lwa к выходу	77	64	67	65	70	70	68	67	60
	Lwa к окружению	55	39	46	51	52	50	48	44	39

ВКП-Ш №80-50

Канальный вентилятор ВКП-Ш №80-50 используется в составе канальных систем вентиляции с прямоугольным сечением воздуховодов размером 80х50 см. Корпус двойной из оцинкованной стали заполненный звукопоглощающим материалом на основе минеральной ваты толщиной не менее 5 см , установлен однофазный 220В или трехфазный 380В двигатель с вперед загнутыми лопатками . Производительность вентилятора ВКП-Ш 80-50 по воздуху составляет 6900 м³/ч., предельная температура перемещаемой рабочей среды до +60°С.

Технические характеристики Канальные вентиляторы ВКП-Ш №80-50

Марка вентиля-тора

Напря-жение, В/ частота, Гц

Фаз-ность

Потребля-емая мощ-ность, Вт

Ток, А

Макс. расход воздуха, м3/ч

Частота враще-ния, об/мин

Макс. темпе-ратура переме-щаемого воздуха, °С

Уровень звукового давления на расст. 3 м, дБ(А)

Класс защиты двига-теля

Ёмкость конден-сатора, мкФ

Тип термо-защиты

Мас-са, кг

Электри-ческая схема подклю-чения

ВКП-Ш 80-50-4D

400/50

4800

6500

1400

IP54

—

Встраи-
ваемое биметал-лическое термореле

Аэродинамические характеристики канального вентилятора ВКП-Ш 80-50

Габаритные и присоединительные размеры канального вентилятора ВКП-Ш 80-50

Канальный вентилятор ВКП-Ш №80-50

Акустические характеристики канального вентилятора ВКП-Ш 80-50

			Значение Lpi в октавных полосах f, Гц
Марка вентилятора	Частота вращения, об/мин	Lpa, дБА	63	125	250	500	1000	2000	4000	8000
ВКП-Ш 80-50-4D	Lwa Канал	82	64	65	64	69	80	74	71	71
	Lwa к выходу	90	71	78	77	82	86	84	81	75
	Lwa к окружению	65	47	48	50	56	63	56	53	53

ВКП-Ш №100-50

Канальный вентилятор ВКП-Ш №100-50 используется в составе канальных систем вентиляции с прямоугольным сечением воздуховодов размером 100х50 см. Корпус двойной из оцинкованной стали заполненный звукопоглощающим материалом на основе минеральной ваты толщиной не менее 5 см , установлен однофазный 220В или трехфазный 380В двигатель с вперед загнутыми лопатками . Производительность вентилятора ВКП-Ш 100-50 по воздуху составляет 8200 м³/ч., предельная температура перемещаемой рабочей среды до +60°С.

Технические характеристики Канальные вентиляторы ВКП-Ш №100-50


Марка вентиля-тора	Напря-жение, В/ частота, Гц	Фаз-ность	Потребля-емая мощ-ность, Вт	Ток, А	Макс. расход воздуха, м3/ч	Частота вращ-ения, об/мин	Макс. темпе-ратура переме-щаемого воздуха, °С	Уровень звукового давления на расст. 3 м, дБ(А)	Класс защиты двига-теля	Ёмкость конден-сатора, мкФ	Тип термо-защиты	Масса, кг	Электри-ческая схема подклю-чения
ВКП-Ш 100-50-6D	400/50	3	3500	6	8200	930	40	60	IP54	—	Встра-иваемое биметал-лическое термореле	85	В
ВКП-Ш 100-50-8D	400/50	3	2000	4,1	7000	680	40	52	IP54	—	Встра-иваемое биметал-лическое термореле	85	В

Аэродинамические характеристики канального вентилятора ВКП-Ш 100-50

Габаритные и присоединительные размеры канального вентилятора ВКП-Ш 100-50

Канальный вентилятор ВКП-Ш №100-50

Акустические характеристики канального вентилятора ВКП-Ш 100-50

			Значение Lpi в октавных полосах f, Гц
Марка вентилятора	Частота вращения, об/мин	Lpa, дБА	63	125	250	500	1000	2000	4000	8000
ВКП-Ш 100-50-6D	Lwa Канал	75	68	73	71	72	70	68	62	59
	Lwa к выходу	84	69	72	72	78	79	77	74	69
	Lwa к окружению	67	53	62	61	61	63	61	56	54

Описание

Канальные вентиляторы прямоугольные ВКП-Ш

Вентиляторы канальные прямоугольные ВКП-Ш предназначены для работы в составе вентсистем с воздуховодными коробами квадратного сечения соответствующих типоразмеров. Вентиляторы ВКП-Ш могут эксплуатироваться как в приточных, так и вытяжных системах общеобменного или местного типа. Канальные вентиляторы ВКП-Ш допускаются к эксплуатации в составе систем вентиляции жилых, общественных, административных, промышленных и полупромышленных зданий. Среди основных преимуществ прямоугольные канальные вентиляторы ВКП-Ш отличаются компактностью, удобством монтажа и обслуживания, высокими эксплуатационными характеристиками. Рабочая среда – воздух температурой до +60°С с максимальным содержанием взвешенной пыли 0,1 г/м.куб.

Конструктивные особенности вентилятора ВКП-Ш

Вентиляторы канальные прямоугольные ВКП-Ш конструктивно представляют собой моноблок, поставляются потребителю в собранном виде в упаковке завода-изготовителя. Корпус вентилятора ВКП-Ш представляет собой коробчатую конструкцию из тонколистовой низкоуглеродистой стали, защищенной от коррозии слоем цинка. Исполнение корпуса возможно в двух вариантах: просто оцинкованная сталь и оцинкованная сталь со звукоизолирующим наполнителем. Степень защиты от попадания пыли и влаги – IP 54. По торцам корпусной детали расположены фланцы для подсоединения вентилятора канального ВКП-Ш к воздуховодам вентиляционной магистрали. Установка ведется с помощью монтажных шин. Внутри коробчатого корпуса располагается рабочее колесо радиального типа с лопастями, отогнутыми в сторону вращения. Функцию привода выполняет асинхронный привод, который в зависимости от исполнения может запитываться от сети 220В или 380В (одно- или трехфазный). Контакты для подключения привода к питающей сети вынесены на наружную сторону корпуса в клеммную коробку. Конструкцией вентилятора канального прямоугольного ВКП-Ш предусмотрена защита от перегрева в виде термоконтактов. При повышении температуры выше допустимой контакты размыкаются, и двигатель отключается. Включение происходит автоматически по мере остывания агрегата.

Канальные вентиляторы ВКП-Ш условия эксплуатации

Вентиляторы канальные ВКП-Ш рассчитаны на долговременную бесперебойную работу в регионах с умеренным климатом («У» по ГОСТ 15150), кат. разм. – 2, температура окружающего воздуха в пределах -40°С…+40°С.

Декларация ЕЭС о соответствии канальных вентиляторов
