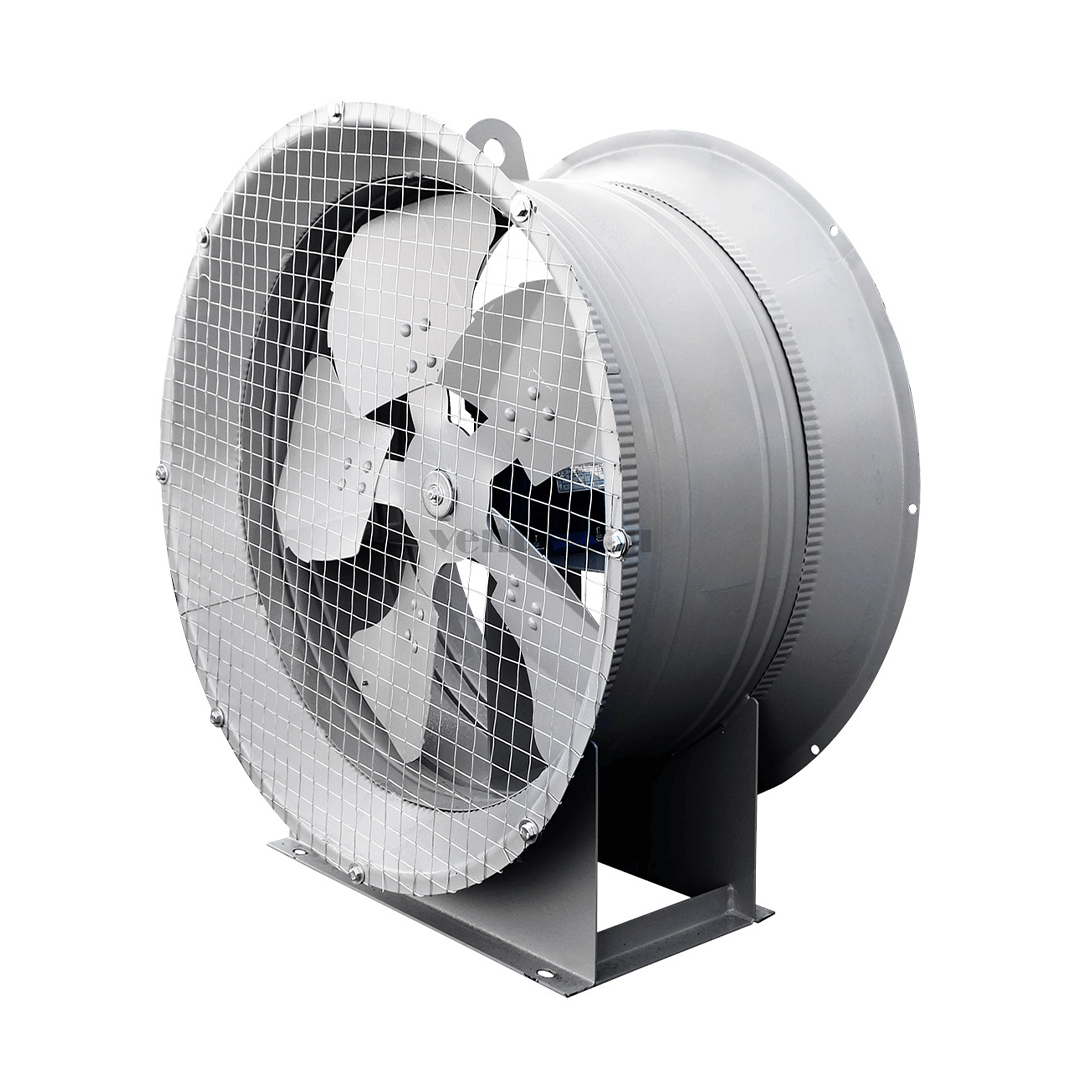

Осевые вентиляторы ВС 10-400

Типоразмеры

ВС 10-400 №4,0

Вентилятор осевой ВC 10-400 №4 низкого давления струйного типа используется для локального проветривания, вентиляции больших по площади и объему помещений производственного и сельскохозяйственного назначения, широко применяются в помещениях с большим скоплением людей, для локального вентилирования отдельных зон, для сушки тоннелей, складских и цеховых площадей , охлаждения промышленного оборудования и прочее . Вентиляторы струйные ВС 10-400-4 делятся на подвесные, напольные и настенные, в зависимости от модификации способны развивать аэродинамическую струю на расстояние до 20…55 м.



Технические характеристики Осевые вентиляторы ВС 10-400 №4,0

Установочная мощность, кВт	Частота вращения РК, об./мин.	Производительность,  м3/ч	Дальнобойность, м	Масса, кг
0,18	1500	4700	20	19



Крепление струйного вентилятора к фермам, перекрытию тремя подвесами

Габаритные и присоединительные размеры осевого вентилятора ВС 10-400 №4

Для улучшения качества выпускаемой продукции конструкторский отдел оставляет за собой право вносить изменения размеров и комплектации без уведомления.

Акустические характеристики осевого вентилятора ВС 10-400 №4

	Значение Lpi в октавных полосах f, Гц
Частота вращения, об/мин	63	125	250	500	1000	2000	4000	8000	Lpa, дБА
1500	78	75	76	72	63	55	51	72	69

Акустические характеристики измерены со стороны нагнетания при номинальном режиме работы вентилятора. На стороне всасывания уровни звуковой мощности на 3 дБ ниже уровня, приведенных в таблице.

На границах рабочего участка аэродинамические уровни звуковой мощности на 3 дБ выше уровня звуковой мощности, соответствующего номинальному режиму работы вентилятора.



ВC 10-400 №6,3

Вентилятор осевой ВC 10-400 №6,3 низкого давления струйного типа используется для локального проветривания, вентиляции больших по площади и объему помещений производственного и сельскохозяйственного назначения, широко применяются в помещениях с большим скоплением людей, для локального вентилирования отдельных зон, для сушки тоннелей, складских и цеховых площадей , охлаждения промышленного оборудования и прочее . Вентиляторы струйные ВС 10-400-6,3 делятся на подвесные, напольные и настенные, в зависимости от модификации способны развивать аэродинамическую струю на расстояние до 20…55 м.

Технические характеристики Осевые вентиляторы ВС 10-400 №6,3

Установочная мощность, кВт	Частота вращения РК, об./мин.	Производительность,  м3/ч	Дальнобойность, м	Масса, кг
0,75	1500	15000	55	26



Крепление струйного вентилятора к фермам, перекрытию тремя подвесами

Габаритные и присоединительные размеры осевого вентилятора ВС 10-400 №6,3

Для улучшения качества выпускаемой продукции конструкторский отдел оставляет за собой право вносить изменения размеров и комплектации без уведомления

Акустические характеристики осевого вентилятора ВС 10-400 №6,3

	Значение Lpi в октавных полосах f, Гц
Частота вращения, об/мин	63	125	250	500	1000	2000	4000	8000	Lpa, дБА
1500	80	78	78	74	68	61	55	81	88

Акустические характеристики измерены со стороны нагнетания при номинальном режиме работы вентилятора. На стороне всасывания уровни звуковой мощности на 3 дБ ниже уровня, приведенных в таблице.

На границах рабочего участка аэродинамические уровни звуковой мощности на 3 дБ выше уровня звуковой мощности, соответствующего номинальному режиму работы вентилятора.



Описание

Осевые вентиляторы низкого давления ВС 10-400

Осевые вентиляторы ВС 10-400 предназначены для локального проветривания, вентиляции и охлаждения больших помещений. Широко применяются на промышленных, складских и сельскохозяйственных объектах, а также для сушки туннелей, цехов и оборудования.

Особенности и преимущества

• Струйный тип: формирует аэродинамическую струю до 20–55 м.
• Высокая эффективность: объем перемещаемого воздуха на конце струи в 40 раз превышает выходное сечение.
• Энергосбережение: перемещает большие объемы воздуха при низком энергопотреблении.
• Гибкость установки: возможно использование с воздуховодами и без.

Конструкция

• Цилиндрический корпус
• Рабочее колесо с 5–6 лопастями
• Электродвигатель
• Защитная сетка
• Опорная часть

Условия эксплуатации

• Температурный диапазон: от -60°С до +45°С в зависимости от климатического исполнения.
• Категория размещения: 2 и 3 (при защите двигателя допускается 1).

Варианты исполнения

• Общепромышленное: углеродистая сталь.
• Взрывозащищенное (В, В1): углеродистая сталь + латунь.
• Коррозионностойкое (ВК1): нержавеющая сталь + латунь.

Доступны два типоразмера вентиляторов ВС 10-400 для различных задач.
