Вентиляторы осевые с внешнероторным двигателем

Вентиляторы осевые с внешнероторным двигателем

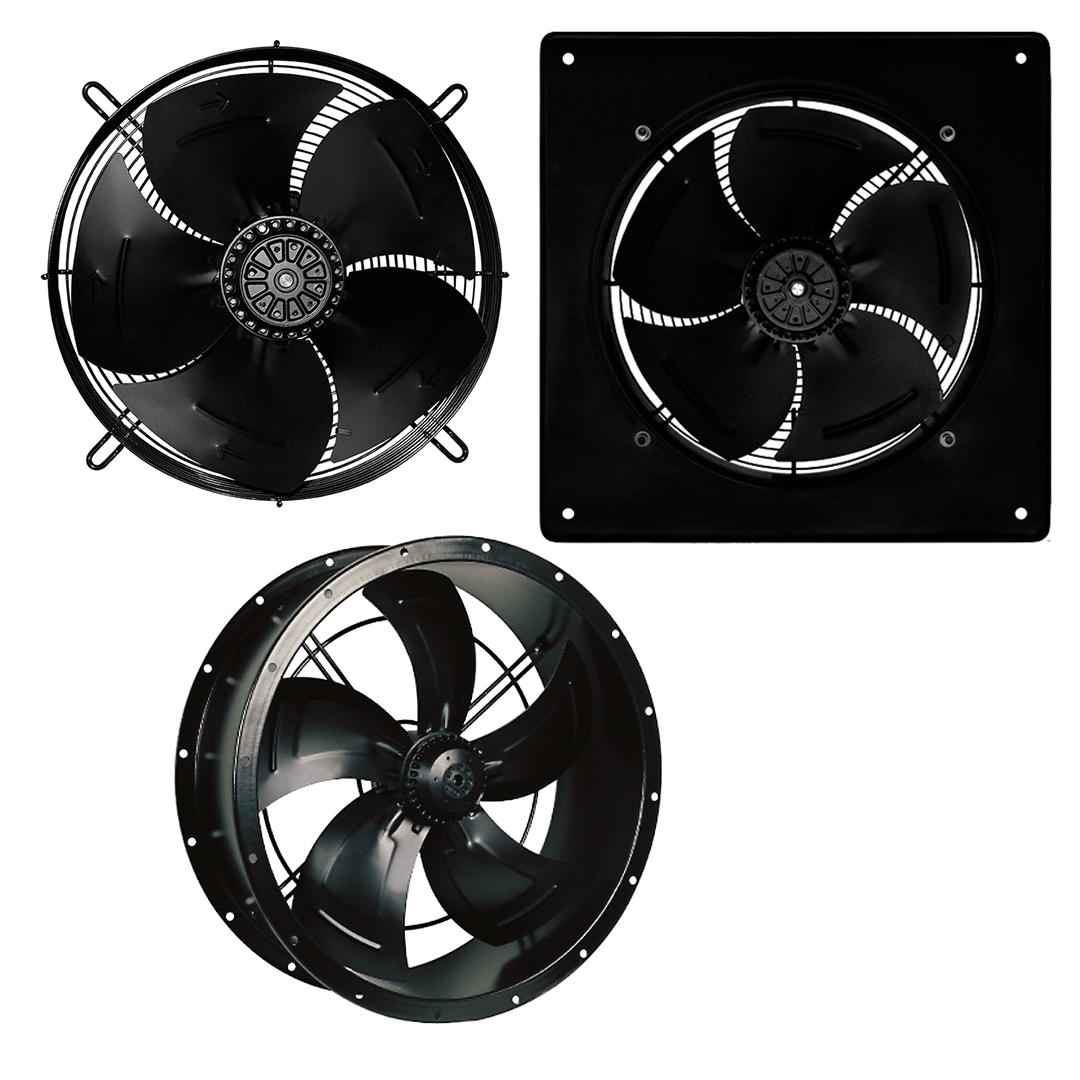

Общие сведения

• ТУ 28.25.20-043-54365100-2018
• низкого давления
•внешнероторный электродвигатель со встроенной термозащитой
• лопатки приварены к ротору
• количество лопаток – 5
• крепление статора к защитной решётке
• направление потока от решётки на рабочее колесо
• класс защиты – IP44
• ротор имеет отверстие для отвода конденсата
• ротор установлен на шарикоподшипниках, не требую- щих обслуживания
• лопатки, решётка и ротор защищены чёрным лаковым покрытием

Категория: Осевые

ПОЛУЧИТЬ КОНСУЛЬТАЦИЮ

Описание
Документация

Описание

Вентиляторы осевые с внешнероторным двигателем,
с защитой решеткой (тип А)

Вентилятор осевой

Модель вентилятора	Параметры питающей сети, В/Гц	Производительность, м3/час	Полное давление, Па	Частота вращения, об./мин.	Мощность, Вт
ВО-4М300A	220/50	430-1845	122-32	1380	85
ВО-4М350A	220/50	750-2450	143-30	1400	129
ВО-4М400A	220/50	1350-3955	125-46	1380	180
ВО-4М450A	220/50	1250-5365	143-53	1350	250
ВО-4М500A	220/50	1200-7155	142-62	1320	380
ВО-4М550A	220/50	4650-8510	138-60	1300	550
ВО-4М600A	220/50	6265-10040	183-58	1360	700
ВО-4М630A	220/50	6400-11435	200-62	1360	750
ВО-4Т560A	Y380/50	2930-9100	218-63	1300	600
ВО-4Т630A	Y380/50	7825-12420	209-74	1320	800
ВО-6Т710A	Δ380/50	2200-15120	222-68	900	900
ВО-6Т710A	Y380/50	1400-13005	121-50	730	650
ВО-6Т800A	Δ380/50	1000-20695	325-79	920	1200
ВО-6Т800A	Y380/50	1000-17635	160-57	770	930

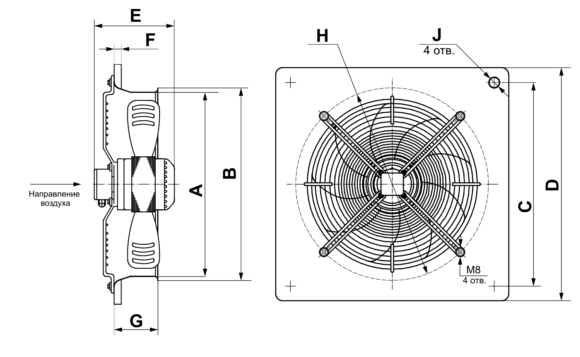

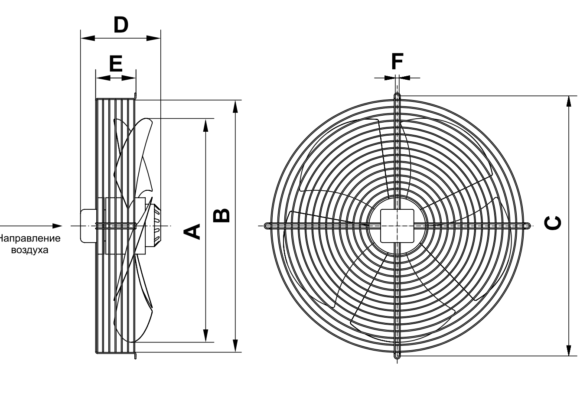

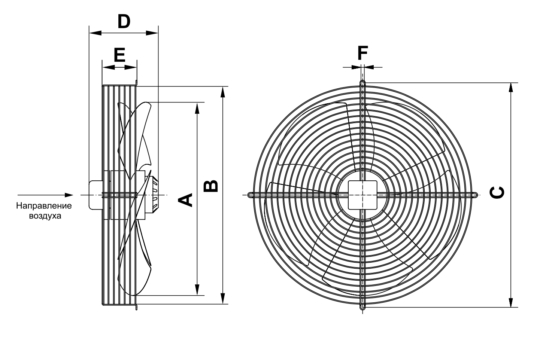

Габаритно-присоединительные размеры Тип А


Модель вентилятора	A (размер, мм)	B (размер, мм)	C (размер, мм)	D (размер, мм)	E (размер, мм)	F (размер, мм)
ВО-4М300А	300	320	360	146	80	7
ВО-4М350А	350	370	422	169	80	9,5
ВО-4М400А	400	420	450	182	90	9,5
ВО-4М450А	450	470	522	195	90	9,5
ВО-4М500А	500	520	570	189	90	10,5
ВО-4М550А	550	570	622	204	100	10,5
ВО-4Т560А	560	570	626	204	100	10,5
ВО-4М600А	600	620	679	224	100	10,5
ВО-4М/T630А	630	650	750	230	100	10,5

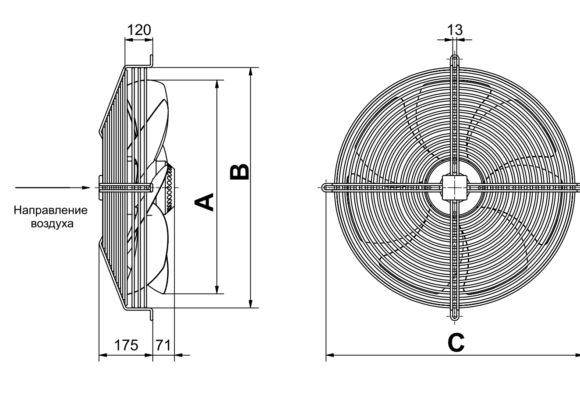

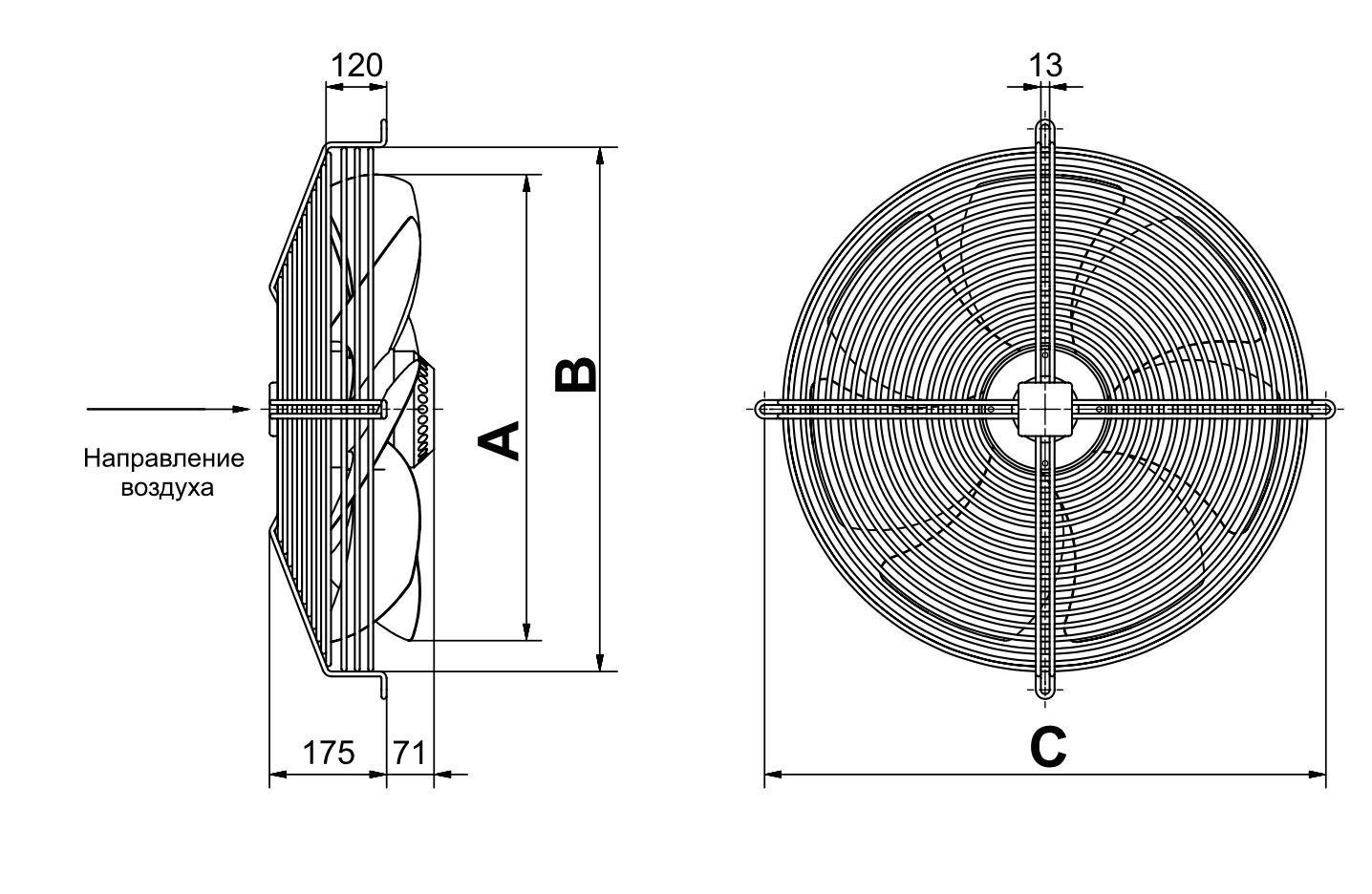

Модель вентилятора	А (размеры, мм)	В (размеры, мм)	С (размеры, мм)
ВО-6Т710А	Ø703	Ø770	840
ВО-6Т800А	Ø784	Ø857	920

Вентиляторы осевые с внешнероторным двигателем,
с защитной решеткой и настенной панелью (тип В)

Вентилятор Осевой с площадкой

Модель вентилятора	Параметры питающей сети, В/Гц	Производительность, м3/час	Полное давление, Па	Частота вращения, об./мин.	Мощность, Вт
ВО-4М250B	220/50	100-825	100-13	1380	50
ВО-4М300B	220/50	430-1845	122-32	1380	85
ВО-4М350B	220/50	750-2450	143-30	1400	129
ВО-4М400B	220/50	1350-3955	125-46	1380	180
ВО-4М450B	220/50	1250-5365	143-53	1350	250
ВО-4М500B	220/50	1200-7155	142-62	1320	380
ВО-4М550B	220/50	4650-8510	138-60	1300	550
ВО-4М630B	220/50	6400-11435	200-62	1360	750
ВО-6Т710B	Δ380/50	2200-15120	222-68	900	900
ВО-6Т710B	Y380/50	1400-13005	121-50	730	650
ВО-6Т800B	Δ380/50	1000-20695	325-79	920	1200
ВО-6Т800B	Y380/50	1000-17635	160-57	770	930

Габаритно-присоединительные размеры Тип B


Модель вентилятора	A (Размеры, мм)	B (Размеры, мм)	C (Размеры, мм)	D (Размеры, мм)	E (Размеры, мм)	F (Размеры, мм)	G (Размеры, мм)	H (Размеры, мм)	J (Размеры, мм)
ВО-4М250B	ø260	ø280	320	370	138	15	90	ø320	ø7
ВО-4М300В	ø315	ø335	380	430	146	15	90	ø380	ø7
ВО-4М350В	ø360	ø380	435	485	163	15	90	ø415	ø10
ВО-4М400В	ø410	ø430	490	540	176	15	110	ø470	ø10
ВО-4М450В	ø460	ø480	535	575	190	15	110	ø520	ø10
ВО-4М500В	ø510	ø530	615	655	183	15	115	ø580	ø10
ВО-4М550В	ø565	ø585	670	725	198	15	115	ø650	ø10
ВО-4М630В	ø640	ø660	750	805	218	15	115	ø730	ø10

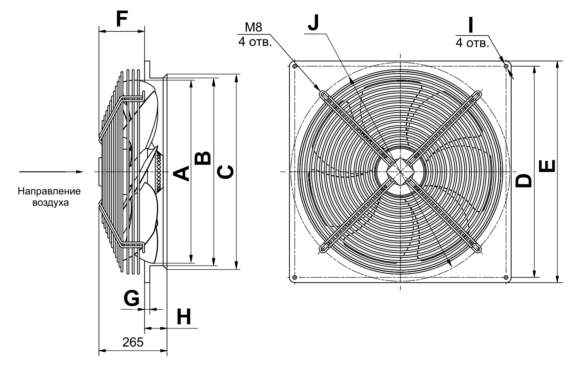

Модель вентилятора	A (размеры, мм)	B (размеры, мм)	C (размеры, мм)	D (размеры, мм)	E (размеры, мм)	F (размеры, мм)	G (размеры, мм)	H (размеры, мм)	J (размеры, мм)	I (размеры, мм)
ВО-6Т710В	ø703	ø710	ø722	810	850	120	27	130	ø795	ø11
ВО-6Т800В	ø784	ø795	ø830	910	970	65	16	200	ø950	ø14,5

Вентиляторы осевые с внешнероторным двигателем,
в обечайке с фланцами (тип С)

Вентилятор осевой в обечайке2

Модель вентилятора	Параметры питающей сети, В/Гц	Производительность, м3/час	Полное давление, Па	Частота вращения, об./мин.	Мощность, Вт
ВО-4М300C	220/50	430-1845	122-32	1380	85
ВО-4М350С	220/50	750-2450	143-30	1400	129
ВО-4М400С	220/50	1350-3955	125-46	1380	180
ВО-4М450С	220/50	1250-5365	143-53	1350	250
ВО-4М500С	220/50	1200-7155	142-62	1320	380
ВО-4М550С	220/50	4650-8510	138-60	1300	550
ВО-4М630С	220/50	6400-11435	200-62	1360	750

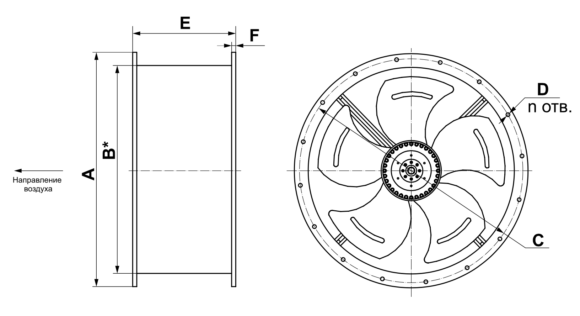

Габаритно-присоединительные размеры Тип C


Модель вентилятоа	А (размеры, мм)	В* (размеры, мм)	C (размеры, мм)	D (размеры, мм)	n (размеры, мм)	E (размеры, мм)	F (размеры, мм)
ВО-4М300С	ø382	ø315	ø360	ø9,5	8	180	8
ВО-4М350С	ø421	ø360	ø395,5	ø9,5	8	180	8
ВО-4М400С	ø466	ø410	ø437	ø9,5	12	190	9
ВО-4М450С	ø515	ø460	ø489,5	ø9,5	12	190	9
ВО-4М500С	ø567	ø510	ø542	ø9,5	12	250	9
ВО-4М550С	ø635	ø560	ø606	ø10	16	250	10
ВО-4М630С	ø705	ø640	ø675,5	ø10	16	250	10
