Осевые вентиляторы YWF

Типоразмеры

Технические характеристики Осевые вентиляторы YWF №200


Марка вентилятора	Напря-жение, В / частота, Гц	Фазность	Мощность, кВт	Ток, А	Частота вращения, об/мин	Макси-мальный расход вохдуха м3/ч	Конденсатор, мкФ	Звуковое давление на расстоянии 1м, дБ(А)	Макси- мальная температура перемещаемой среды, С°	Вес, кг	Схема электри-ческого подклю-чения
YWF2E-200 S/B	220 / 50	1	0,05	0,25	2500	745	2	52	60	2,5	А

Аэродинамические характеристики осевого вентилятора YWF 200

Габаритные и присоединительные размеры осевого вентилятора YWF 200

Осевой вентилятор YWF №200

Для улучшения качества выпускаемой продукции конструкторский отдел оставляет за собой право вносить изменения размеров и комплектации без уведомления


Вентилятор	A	B	C	D	E	F	G	H
YWF S	270	295	235	200	66	54	45	7,5
YWF B	260	260	310	200	205	50	4M6	—

YWF №250

Технические характеристики Осевые вентиляторы YWF №250


Марка вентилятора	Напря-жение, В / частота, Гц	Фазность	Мощность, кВт	Ток, А	Частота вращения, об/мин	Макси-мальный расход вохдуха м3/ч	Конден-сатор, мкФ	Звуковое давление на расстоянии 1м, дБ(А)	Макси- мальная температура перемещаемой среды, С°	Вес, кг	Схема электри-ческого подклю-чения
YWF2E-250 S/B	220 / 50	1	0,11	0,5	2400	955	4	60	60	3	А

Аэродинамические характеристики осевого вентилятора YWF 250

Габаритные и присоединительные размеры осевого вентилятора YWF 250

Осевой вентилятор YWF №250


Вентилятор	A	B	C	D	E	F	G	H
YWF S	320	345	275	250	76	54	60	7,5
YWF B	320	320	370	250	260	50	4М6	—

YWF №300

Технические характеристики Осевые вентиляторы YWF №300


Марка вентилятора	Напря-жение, В / частота, Гц	Фазность	Мощность, кВт	Ток, А	Частота вращения, об/мин	Макси-мальный расход вохдуха м3/ч	Конден-сатор, мкФ	Звуковое давление на расстоянии 1м, дБ(А)	Макси- мальная температура переме-щаемой среды, С°	Вес, кг	Схема электри-ческого подклю-чения
YWF2E-300 S/B	220 / 50	1	0,14	0,65	2500	1800	4	60	60	3,4	А

Аэродинамические характеристики осевого вентилятора YWF 300

Габаритные и присоединительные размеры осевого вентилятора YWF 300

Осевой вентилятор YWF №300


Вентилятор	A	B	C	D	E	F	G	H
YWF S	360	390	320	300	86	30	80	7,5
YWF B	360	380	430	300	315	63	4М6	—

YWF №350

Технические характеристики Осевые вентиляторы YWF №350


Марка вентилятора	Напряжение, В / частота, Гц	Фазность	Мощность, кВт	Ток, А	Частота вращения, об/мин	Максимальный расход воздуха м3/ч	Конденсатор, мкФ	Звуковое давление на расстоянии 1м, дБ(А)	Максимальная температура перемещаемой среды, С°	Вес, кг	Схема электрического подключения
YWF4E-350EX S/B	220 / 50	1	0,14	0,65	1380	2260	4	62	60	5	А

Аэродинамические характеристики осевого вентилятора YWF 350

Габаритные и присоединительные размеры осевого вентилятора YWF 350

Осевой вентилятор YWF №350


Вентилятор	A	B	C	D	E	F	G	H
YWF S	420	455	375	350	104	30	80	8
YWF B	420	435	485	350	360	65	4М8	—

YWF №400

Технические характеристики Осевые вентиляторы YWF №400


Марка вентилятора	Напря-жение, В / частота, Гц	Фазность	Мощность, кВт	Ток, А	Частота вращения, об/мин	Макси-мальный расход вохдуха м3/ч	Конден-сатор, мкФ	Звуковое давление на расстоянии 1м, дБ(А)	Макси- мальная температура переме-щаемой среды, С°	Вес, кг	Схема электри-ческого подклю-чения
YWF4E-400 S/B	220 / 50	1	0,18	0,81	1380	3700	6	67	65	6,1	А

Аэродинамические характеристики осевого вентилятора YWF 400

Габаритные и присоединительные размеры осевого вентилятора YWF 400

Осевой вентилятор YWF №400


Вентилятор	A	B	C	D	E	F	G	H
YWF S	470	496	423	400	117	30	90	8
YWF B	470	490	540	400	410	78	4М8	—

YWF №450

Технические характеристики Осевые вентиляторы YWF №450


Марка вентилятора	Напря-жение, В / частота, Гц	Фазность	Мощность, кВт	Ток, А	Частота вращения, об/мин	Макси-мальный расход вохдуха м3/ч	Конден-сатор, мкФ	Звуковое давление на расстоянии 1м, дБ(А)	Макси- мальная температура переме-щаемой среды, С°	Вес, кг	Схема электри-ческого подклю-чения
YWF4D-450 S/B	380 / 50	3	0,25	0,58	1360	4820	—	68	55	7,5	В
YWF4E-450 S/B	220 / 50	1	0,25	1,15	1350	4800	8	68	55	7,5	А

Аэродинамические характеристики осевого вентилятора YWF 450

Габаритные и присоединительные размеры осевого вентилятора YWF 450

Осевой вентилятор YWF №450


Вентилятор	A	B	C	D	E	F	G	H
YWF S	520	555	492	450	132	30	90	8
YWF B	520	520	575	450	460	85	4М8	—

YWF №500

Технические характеристики Осевые вентиляторы YWF №500


Марка вентилятора	Напряжение, В / частота, Гц	Фазность	Мощность, кВт	Ток, А	Частота вращения, об/мин	Макси-мальный расход вохдуха м3/ч	Конденсатор, мкФ	Звуковое давление на расстоянии 1м, дБ(А)	Макси- мальная темпера- тура переме-щаемой среды, С°	Вес, кг	Схема электри-ческого подклю-чения
YWF4E-500 S/B	220 / 50	1	0,42	1,85	1300	6200	10	72	50	10	А
YWF4D-500 S/B	380 / 50	3	0,45	0,93	1300	6250	—	72	50	10	В

Аэродинамические характеристики осевого вентилятора YWF 500

Габаритные и присоединительные размеры осевого вентилятора YWF 500

Осевой вентилятор YWF №500


Вентилятор	A	B	C	D	E	F	G	H
YWF S	570	602	523	500	129	30	90	9,5
YWF B	570	615	665	500	510	100	4М8	—

YWF №550

Технические характеристики Осевые вентиляторы YWF №550


Марка вентилятора	Напряжение, В / частота, Гц	Фазность	Мощность, кВт	Ток, А	Частота вращения, об/мин	Макси-мальный расход вохдуха м3/ч	Конден-сатор, мкФ	Звуковое давление на расстоянии 1м, дБ(А)	Макси- мальная температура переме-щаемой среды, С°	Вес, кг	Схема электри-ческого подклю-чения
YWF4E-550 S/B	230 / 50	1	0,55	2,45	1310	8500	12	74	50	10,5	А
YWF4D-550 S/B	380 / 50	3	0,65	1,2	1300	8500	—	74	50	10,5	В

Аэродинамические характеристики осевого вентилятора YWF 550

Габаритные и присоединительные размеры осевого вентилятора YWF 550

Осевой вентилятор YWF №550


Вентилятор	A	B	C	D	E	F	G	H
YWF S	630	654	578	550	144	30	100	9,5
YWF B	630	670	725	550	560	100	4М8	—

YWF №630

Технические характеристики Осевые вентиляторы YWF №630


Марка вентилятора	Напряжение, В / частота, Гц	Фазность	Мощность, кВт	Ток, А	Частота вращения, об/мин	Макси-мальный расход вохдуха м3/ч	Конден-сатор, мкФ	Звуковое давление на расстоянии 1м, дБ(А)	Макси- мальная температура переме-щаемой среды, С°	Вес, кг	Схема электри-ческого подклю-чения
YWF4E-630 S/B	220 / 50	1	0,81	3,5	1360	10800	16	78	50	15,4	А
YWF4D-630 S/B	380 / 50	3	0,86	1,6	1350	10800	—	78	50	15,4	В

Аэродинамические характеристики осевого вентилятора YWF 630

Габаритные и присоединительные размеры осевого вентилятора YWF 630

Осевой вентилятор YWF №630


Вентилятор	A	B	C	D	E	F	G	H
YWF S	755	776	653	630	166	30	100	9,5
YWF B	755	750	805	630	650	110	4М8	—

Описание

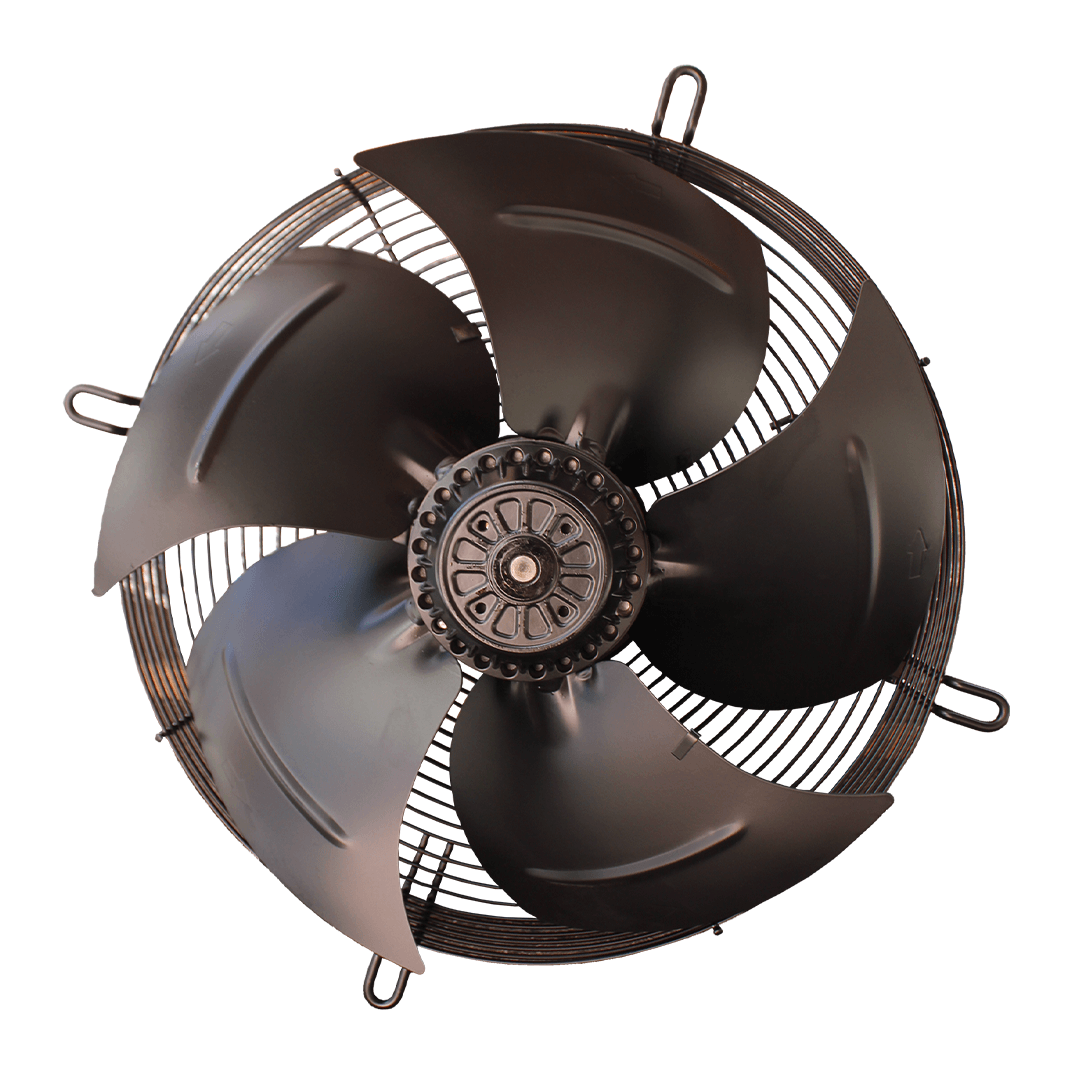

Компактные осевые вентиляторы YWF

Осевые вентиляторы YWF — это эффективное решение для организации воздухообмена в случаях, когда установка канальной вентиляционной системы невозможна или экономически нецелесообразна. Они широко применяются в технологических установках, таких как сушильные и покрасочные камеры, компрессорно-конденсаторные блоки, воздухоохладители и небольшие котельные.

Преимущества осевых вентиляторов YWF:

Компактность и удобство монтажа
Высокая производительность при низком энергопотреблении
Простота конструкции и установки
Низкий уровень шума при работе
Длительная непрерывная эксплуатация

Конструктивные особенности

Вентиляторы поставляются в полностью собранном виде и готовы к монтажу. Корпус представляет собой проволочный каркас с монтажными проушинами для анкерного крепления. Некоторые модели оснащены металлическим фланцем квадратной формы для удобной установки. Возможен монтаж как внутри помещения, так и на внешних стенах.

Рабочее колесо с лопастями установлено соосно с компактным электродвигателем, который в зависимости от модели работает от сети 220В или 380В. Встроенные термоконтакты защищают вентилятор от перегрева, автоматически отключая его при перегрузке.

Условия эксплуатации

Осевые вентиляторы YWF обеспечивают стабильную работу при температурах от -30°С до +60°С и влажности до 80%. Они могут размещаться по 2-й и 3-й категории согласно ГОСТ 15150-69, а при дополнительной защите от солнца и осадков допускается наружный монтаж (1-я категория).

Модельный ряд вентиляторов YWF включает варианты с разными габаритами, мощностью, частотой вращения и уровнем производительности. Для подбора оптимальной модели под конкретные задачи рекомендуем обратиться к нашим специалистам.
