Вентиляторы радиальные «наездник» ВР 80-75Н

Описание

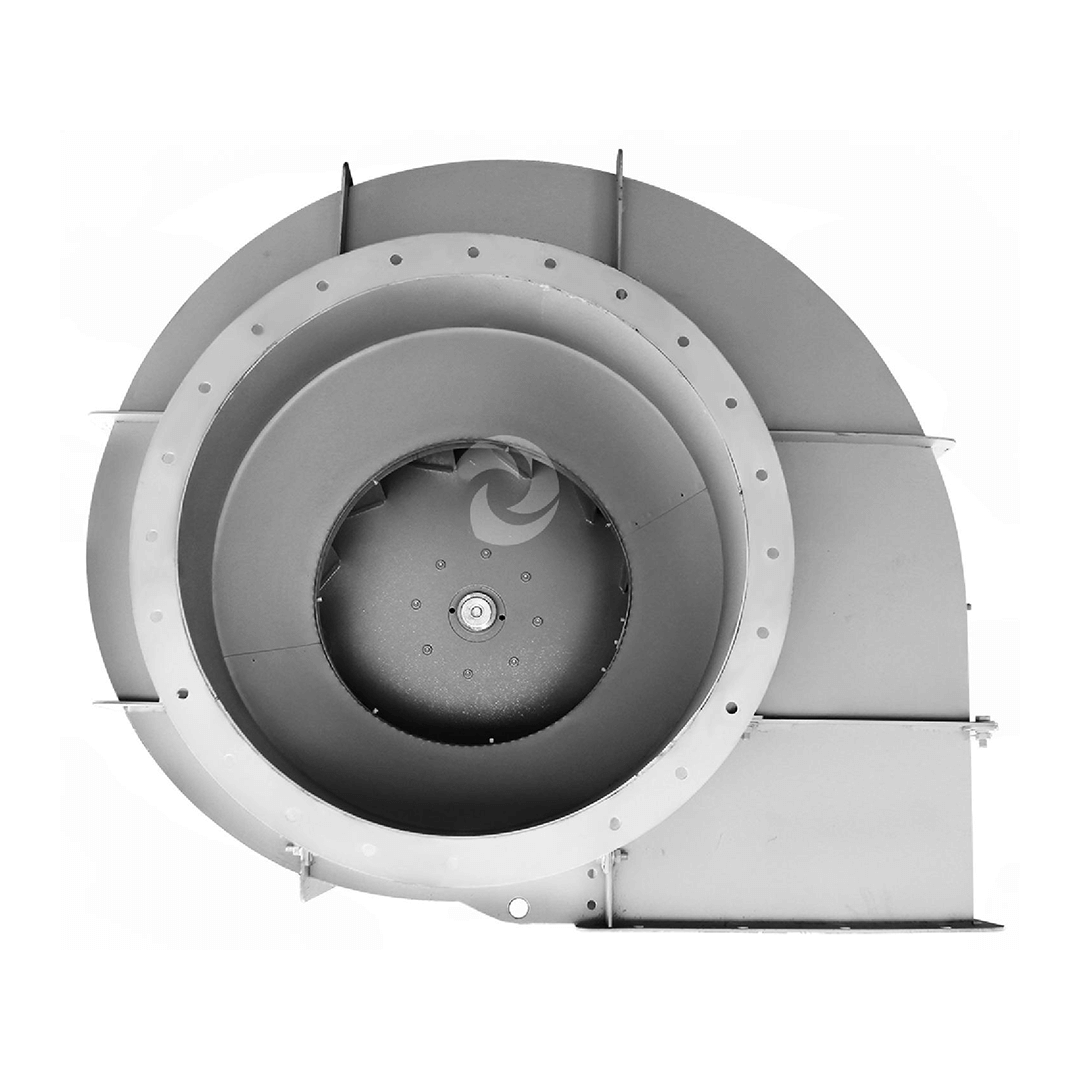

Радиальные вентиляторы низкого давления ВР 80-75Н «Наездник»

Радиальные вентиляторы серии ВР 80-75Н типа «наездник» предназначены для организации принудительного воздушного охлаждения силовых агрегатов и электродвигателей, в конструкции которых отсутствует эффективная система самовентиляции. Особенно актуально применение данных вентиляторов при эксплуатации оборудования в режимах, отличающихся от номинальных, где необходим постоянный воздушный обдув.

Рабочая среда

Вентиляторы ВР 80-75Н работают с предварительно очищенным воздухом при температуре до +80 °C. Допустимая концентрация пыли и взвешенных частиц в воздушной среде — не более 0,1 г/м³. Не допускается наличие в потоке липких, волокнистых, абразивных или химически активных веществ, чтобы избежать повреждений элементов вентилятора.

Конструктивные особенности вентилятора ВР 80-75Н

Вентилятор поставляется полностью собранным, в заводской упаковке, готовым к установке. Опорная рама в конструкции отсутствует — монтаж осуществляется посредством прямоугольного фланца выходного патрубка, который соединяется с охлаждаемым оборудованием. Входной патрубок круглого сечения расположен по оси рабочего колеса и защищён металлической сеткой.

Корпус вентилятора выполнен из тонколистовой стали, форма — спиралевидная. В зависимости от требований монтажа, корпус может поворачиваться на нужный угол. Для повышения жёсткости конструкции предусмотрены усиливающие ребра на наружной поверхности.

Вентиляция обеспечивается за счёт радиального рабочего колеса с 12 лопатками, загнутыми в противоположную вращению сторону. Привод осуществляется соосно расположенным электродвигателем, втулка рабочего колеса напрессована прямо на ротор (исполнение IM 2081 или IM 3081), что минимизирует габариты и повышает надёжность вентилятора.

Опционально возможно оснащение вентилятора смотровым люком для проведения обслуживания и ревизии.

Условия эксплуатации

Вентиляторы ВР 80-75Н предназначены для эксплуатации в климатических зонах с умеренным (У) и тропическим (Т) климатом в диапазоне температур окружающей среды от -40 °C до +40 °C. Категория размещения по ГОСТ 15150 — 2 и 3. При обеспечении защиты электродвигателя от атмосферных воздействий возможно использование вентилятора по 1-й категории размещения.

Размеры

2.5

Технические характеристики Вентиляторы радиальные «наездник» ВР 80-75Н №2,5

Характеристики электродвигателя				Характеристики вентилятора при  ρ = 1.2 кг/м3
Скорость вращения, об/мин.	Номинальная мощность, кВт	Номинальный ток при 380В   (50 Гц), А	Тип электродвигателя *	Производительность Q min, тыс. м3/ч	Производительность Q max, тыс. м3/ч	Полное даление Pv min, Па	Полное давление Pv maх, Па	Масса вентилятора, кг
1500	0,12	0,54	56А4 IM 2081	0,5	1	185	95	23
3000	0,55	1,4	63В2 IM 2081	0,95	1,95	750	375	25

*При изменении типа двигателя масса может меняться

Аэродинамические характеристики радиального вентилятора ВР 80-75 №2,5Н

Габаритные и присоединительные размеры радиального вентилятора ВР 80-75 №2,5Н

Для улучшения качества выпускаемой продукции конструкторский отдел оставляет за собой право вносить изменения размеров и комплектации без уведомления

			Расстояния между отверстиями								Расстояния между отверстиями					Отверстия
А, мм	D, мм	F1, мм	F2, мм	F3, мм	F4, мм	F5, мм	F6, мм	H, мм	B, мм	Lmax, мм	L, мм	d1, мм	f1, мм	f2, мм	h, мм	n1, шт	n2, шт	n3, шт
162	257	175	175	197	197	197	197	425	466	500	165	8	197	197	198	4	1	1

Акустические характеристики радиального вентилятора ВР 80-75 №2,5Н

	Значение Lpi в октавных полосах f, Гц
Частота вращения, об/мин	63	125	250	500	1000	2000	4000	8000	Lpa, дБА
1500	58	61	69	62	60	58	50	41	67
3000	72	73	76	84	77	75	73	65	84

Варианты монтажа вентилятора типа «наездник»

Варианты положения корпуса вентилятора типа «наездник»

3.15

Технические характеристики Вентиляторы радиальные «наездник» ВР 80-75Н №3,15

Характеристики электродвигателя				Характеристики вентилятора при  ρ = 1.2 кг/м3
Скорость вращения, об/мин.	Номинальная мощность, кВт	Номинальный ток при 380В   (50 Гц), А	Тип электродвигателя *	Производительность Q min, тыс. м3/ч	Производительность Q max, тыс. м3/ч	Полное даление Pv min, Па	Полное давление Pv maх, Па	Масса вентилятора, кг
1500	0,25	0,79	63А4 IM 2081	1	1,95	320	170	25
3000	1,5	3,4	80А2 IM 2081	2	3,8	1250	650	30



Аэродинамические характеристики радиального вентилятора ВР 80-75 №3,15Н

Габаритные и присоединительные размеры радиального вентилятора ВР 80-75 №3,15Н

Для улучшения качества выпускаемой продукции конструкторский отдел оставляет за собой право вносить изменения размеров и комплектации без уведомления

			Расстояния между отверстиями								Расстояния между отверстиями					Отверстия
А, мм	D, мм	F1, мм	F2, мм	F3, мм	F4, мм	F5, мм	F6, мм	H, мм	B, мм	Lmax, мм	L, мм	d1, мм	f1, мм	f2, мм	h, мм	n1, шт	n2, шт	n3, шт
205	318	221	221	243	243	243	243	520	582	580	188	8	243	243	238	4	1	1

Акустические характеристики радиального вентилятора ВР 80-75 №3,15Н

	Значение Lpi в октавных полосах f, Гц
Частота вращения, об/мин	63	125	250	500	1000	2000	4000	8000	Lpa, дБА
1500	66	68	76	69	67	65	57	48	74
3000	79	81	84	92	85	83	81	73	92

Варианты монтажа вентилятора типа «наездник»

Варианты положения корпуса вентилятора типа «наездник»

4.0

Технические характеристики Вентиляторы радиальные «наездник» ВР 80-75Н №4,0

Характеристики электродвигателя				Характеристики вентилятора при  ρ = 1.2 кг/м3
Скорость вращения, об/мин.	Номинальная мощность, кВт	Номинальный ток при 380В   (50 Гц), А	Тип электродвигателя *	Производительность Q min, тыс. м3/ч	Производительность Q max, тыс. м3/ч	Полное даление Pv min, Па	Полное давление Pv maх, Па	Масса вентилятора, кг
1000	0,25	0,94	63В6 IM 2081	1,3	2,8	230	130	40
1500	0,75	2,18	71В4 IM 2081	1,9	4,4	525	300	42
3000	5,5	11	100L2 IM 2081	3,75	8,8	2150	1200	62



Аэродинамические характеристики радиального вентилятора ВР 80-75 №4Н

Габаритные и присоединительные размеры радиального вентилятора ВР 80-75 №4Н

Для улучшения качества выпускаемой продукции конструкторский отдел оставляет за собой право вносить изменения размеров и комплектации без уведомления

			Расстояния между отверстиями								Расстояния между отверстиями					Отверстия
А, мм	D, мм	F1, мм	F2, мм	F3, мм	F4, мм	F5, мм	F6, мм	H, мм	B, мм	Lmax, мм	L, мм	d1, мм	f1, мм	f2, мм	h, мм	n1, шт	n2, шт	n3, шт
260	405	280	280	312	312	312	312	644	735	720	218	10	312	312	291	4	1	1

Акустические характеристики радиального вентилятора ВР 80-75 №4Н

	Значение Lpi в октавных полосах f, Гц
Частота вращения, об/мин	63	125	250	500	1000	2000	4000	8000	Lpa, дБА
1500	66	68	76	69	67	65	57	48	74
3000	79	81	84	92	85	83	81	73	92

Варианты монтажа вентилятора типа «наездник»

Варианты положения корпуса вентилятора типа «наездник»

5.0

Технические характеристики Вентиляторы радиальные «наездник» ВР 80-75Н №5,0

Характеристики электродвигателя				Характеристики вентилятора при  ρ = 1.2 кг/м3
Скорость вращения, об/мин.	Номинальная мощность, кВт	Номинальный ток при 380В   (50 Гц), А	Тип электродвигателя *	Производительность Q min, тыс. м3/ч	Производительность Q max, тыс. м3/ч	Полное даление Pv min, Па	Полное давление Pv maх, Па	Масса вентилятора, кг
1000	0,75	2,3	80А6 IM 2081	2,6	5,2	375	180	78
1500	2,2	5,3	90L4 IM 2081	3,9	7,8	860	440	86



Аэродинамические характеристики радиального вентилятора ВР 80-75 №5Н

Габаритные и присоединительные размеры радиального вентилятора ВР 80-75 №5Н

Для улучшения качества выпускаемой продукции конструкторский отдел оставляет за собой право вносить изменения размеров и комплектации без уведомления

А, мм	D, мм	D1, мм	F1, мм	F2, мм	F3, мм	F4, мм	F5, мм	F6, мм	H, мм	Lmax, мм	L, мм	L1, мм	L2, мм	L3, мм	L4, мм
324	502	537	350	350	—	—	382	382	650	845	253	376	104	—	—

Акустические характеристики радиального вентилятора ВР 80-75 №5Н

	Значение Lpi в октавных полосах f, Гц
Частота вращения, об/мин	63	125	250	500	1000	2000	4000	8000	Lpa, дБА
1500	58	61	69	62	60	58	50	41	67
3000	72	73	76	84	77	75	73	65	84

Варианты монтажа вентилятора типа «наездник»

Варианты положения корпуса вентилятора типа «наездник»
