Вентиляторы радиальные «наездник» ВР 132-30Н

Описание

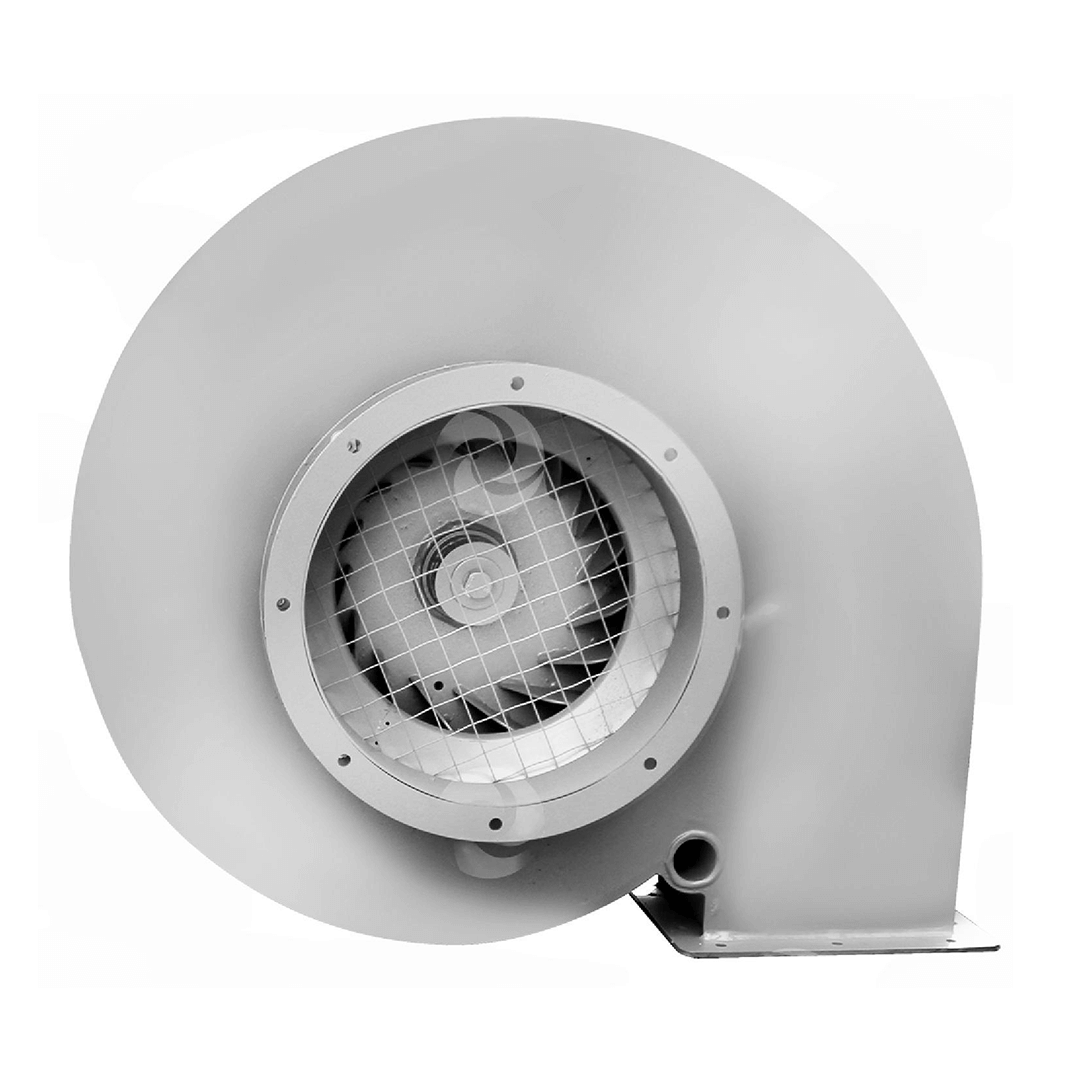

Радиальные вентиляторы высокого давления ВР 132-30Н «Наездник»

Вентиляторы радиального типа ВР 132-30Н («наездник») предназначены для создания высокого давления в системах воздушного охлаждения. Они эффективно используются в тех случаях, когда естественная вентиляция оборудования недостаточна или отсутствует — например, для охлаждения силовых установок и электродвигателей, работающих в неноминальных режимах.

Рабочая среда и условия применения

Вентилятор рассчитан на подачу предварительно очищенного воздуха с температурой до +80 °C и содержанием пыли не более 0,1 г/м³. Рабочая среда не должна содержать липких или волокнистых включений, абразивных частиц, а также химически активных веществ, способных повредить металл или изоляционные материалы.

Особенности конструкции вентилятора ВР 132-30Н

Радиальные вентиляторы этой серии поставляются полностью собранными, что упрощает монтаж и ввод в эксплуатацию.
Крепление вентилятора осуществляется непосредственно к охлаждаемому агрегату или технологической линии с помощью фланца выходного воздуховода. Отдельная опорная рама в конструкции не предусмотрена. Для защиты входного отверстия используется металлическая сетка.

Корпус вентилятора изготавливается из тонколистового металла и имеет спиралевидную форму с ребрами жесткости для повышения прочности. Внутри расположен рабочий элемент — радиальное колесо с 16 изогнутыми назад лопатками.

Двигатель установлен соосно с рабочим колесом, втулка которого напрессована прямо на ротор, согласно компоновке IM 2081 или IM 3081.

Дополнительно по запросу вентилятор может быть укомплектован ревизионным люком для удобства технического обслуживания.

Условия эксплуатации

Вентиляторы ВР 132-30Н допускаются к эксплуатации в климатических зонах с умеренным (У) и тропическим (Т) климатом при температуре окружающей среды от -40 до +40 °C. Возможна установка по 1-й категории размещения, при условии защиты электродвигателя от атмосферных осадков и прямого солнечного излучения.

Размеры

4.0

Технические характеристики Вентиляторы радиальные «наездник» ВР 132-30Н №4,0

Характеристики электродвигателя				Характеристики вентилятора при  ρ = 1.2 кг/м3
Скорость вращения, об/мин.	Номинальная мощность, кВт	Номинальный ток при 380В   (50 Гц), А	Тип электродвигателя *	Производительность Q min, тыс. м3/ч	Производительность Q max, тыс. м3/ч	Полное даление Pv min, Па	Полное давление Pv maх, Па	Масса вентилятора, кг
1 500	0,37	1,12	63В4	0,13	0,35	550	680	55
3 000	3	6,34	90L2	0,28	0,75	2500	3000	67



Аэродинамические характеристики радиального вентилятора ВР 132-30 №4Н

Габаритные и присоединительные размеры радиального вентилятора ВР 132-30 №4Н

Для улучшения качества выпускаемой продукции конструкторский отдел оставляет за собой право вносить изменения размеров и комплектации без уведомления

			Расстояния между отверстиями								Расстояния между отверстиями					Отверстия
А, мм	D, мм	F1, мм	F2, мм	F3, мм	F4, мм	F5, мм	F6, мм	H, мм	B, мм	Lmax, мм	L, мм	d1, мм	f1, мм	f2, мм	h, мм	n1, шт	n2, шт	n3, шт
132	255	169	126	210	170	210	170	515	560	510	109	8	105	85	240	8	2	2

Акустические характеристики радиального вентилятора ВР 132-30 №4Н

	Значение Lpi в октавных полосах f, Гц
Частота вращения, об/мин	63	125	250	500	1000	2000	4000	8000	Lpa, дБА
1000	75	79	80	82	78	74	70	62	82
1500	78	81	82	85	80	76	72	64	86

Варианты монтажа вентилятора типа «наездник»

Варианты положения корпуса вентилятора типа «наездник»

4.5

Технические характеристики Вентиляторы радиальные «наездник» ВР 132-30Н №4,5

Характеристики электродвигателя				Характеристики вентилятора при  ρ = 1.2 кг/м3
Скорость вращения, об/мин.	Номинальная мощность, кВт	Номинальный ток при 380В   (50 Гц), А	Тип электродвигателя *	Производительность Q min, тыс. м3/с	Производительность Q max, тыс. м3/с	Полное даление Pv min, Па	Полное давление Pv maх, Па	Масса вентилятора, кг
1 500	0,75	2,18	71В4	0,18	0,52	690	890	68
3 000	5,5	11,1	100L2	0,38	1,1	3000	3750	92



Аэродинамические характеристики радиального вентилятора ВР 132-30 №4,5Н

Габаритные и присоединительные размеры радиального вентилятора ВР 132-30 №4,5Н

Для улучшения качества выпускаемой продукции конструкторский отдел оставляет за собой право вносить изменения размеров и комплектации без уведомления

			Расстояния между отверстиями								Расстояния между отверстиями					Отверстия
А, мм	D, мм	F1, мм	F2, мм	F3, мм	F4, мм	F5, мм	F6, мм	H, мм	B, мм	Lmax, мм	L, мм	d1, мм	f1, мм	f2, мм	h, мм	n1, шт	n2, шт	n3, шт
270	230	185	140	225	180	225	180	606	700	575	162	8	112,5	90	270	8	2	2

Акустические характеристики радиального вентилятора ВР 132-30 №4,5Н

	Значение Lpi в октавных полосах f, Гц
Частота вращения, об/мин	63	125	250	500	1000	2000	4000	8000	Lpa, дБА
1500	80	83	84	88	82	79	74	66	88
3000	84	86	95	96	99	94	90	86	96

Варианты монтажа вентилятора типа «наездник»

Варианты положения корпуса вентилятора типа «наездник»

5.0

Технические характеристики Вентиляторы радиальные «наездник» ВР 132-30Н №5,0

Характеристики электродвигателя				Характеристики вентилятора при  ρ = 1.2 кг/м3
Скорость вращения, об/мин.	Номинальная мощность, кВт	Номинальный ток при 380В   (50 Гц), А	Тип электродвигателя *	Производительность Q min, тыс. м3/ч	Производительность Q max, тыс. м3/ч	Полное даление Pv min, Па	Полное давление Pv maх, Па	Масса вентилятора, кг
1 500	1,1	2,9	80А4	0,25	0,74	860	1100	90
3 000	11	21,2	132М2	0,5	1,51	3500	4750	150



Аэродинамические характеристики радиального вентилятора ВР 132-30 №5Н

Габаритные и присоединительные размеры радиального вентилятора ВР 132-30 №5Н

Для улучшения качества выпускаемой продукции конструкторский отдел оставляет за собой право вносить изменения размеров и комплектации без уведомления

			Расстояния между отверстиями								Расстояния между отверстиями					Отверстия
А, мм	D, мм	F1, мм	F2, мм	F3, мм	F4, мм	F5, мм	F6, мм	H, мм	B, мм	Lmax, мм	L, мм	d1, мм	f1, мм	f2, мм	h, мм	n1, шт	n2, шт	n3, шт
300	250	200	150	200	100	242	194	680	765	670	125	8	100	100	314,5	10	1	2

Акустические характеристики радиального вентилятора ВР 132-30 №5Н

	Значение Lpi в октавных полосах f, Гц
Частота вращения, об/мин	63	125	250	500	1000	2000	4000	8000	Lpa, дБА
1500	78	81	82	85	80	76	72	64	86
3000	86	88	97	98	101	96	92	88	104

Варианты монтажа вентилятора типа «наездник»

Варианты положения корпуса вентилятора типа «наездник»
