Вентиляторы радиальные «наездник» ВР 280-46Н

Описание

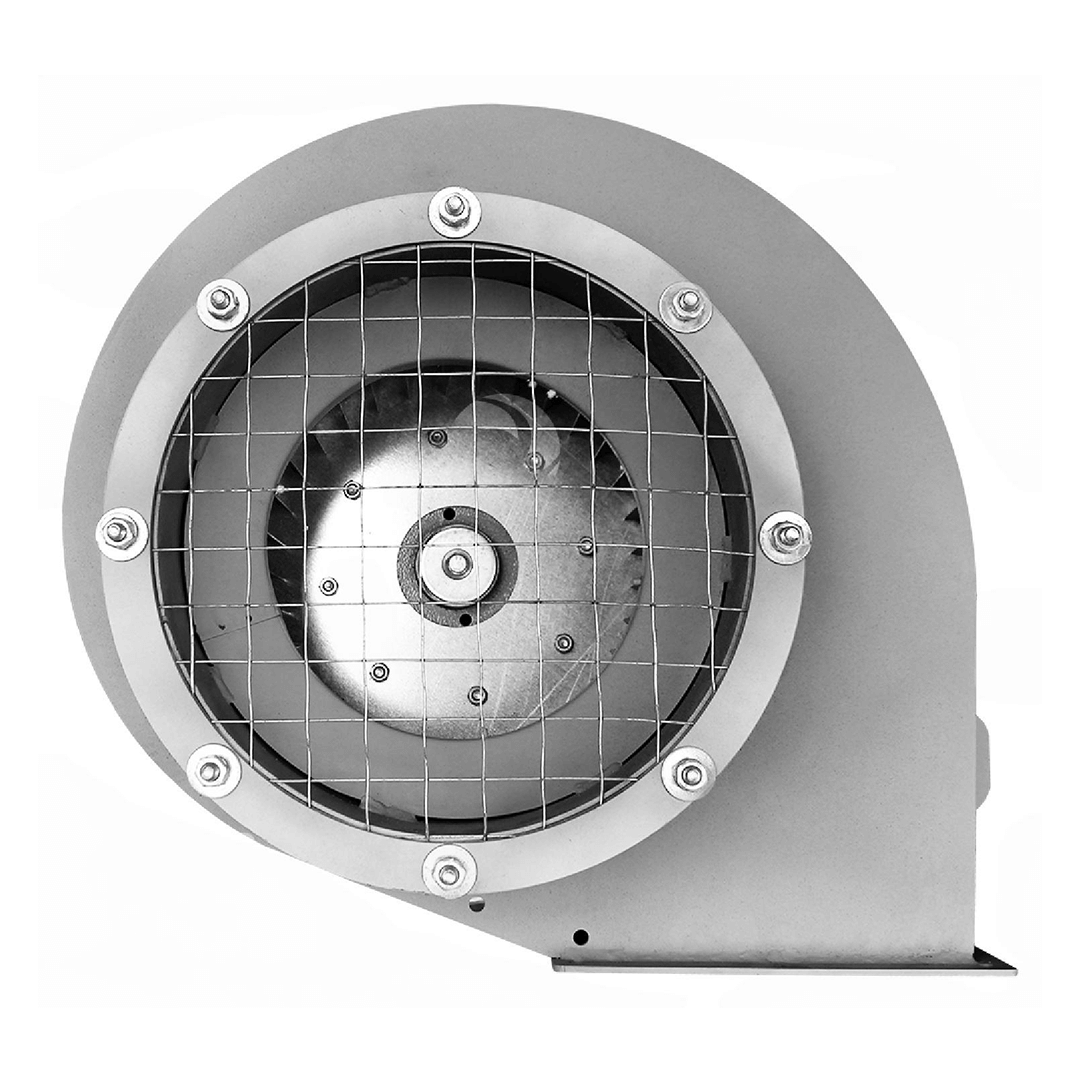

Радиальные вентиляторы среднего давления ВР 280-46Н «Наездник»

Радиальные вентиляторы ВР 280-46Н типа «наездник» предназначены для создания принудительного воздушного потока в системах охлаждения оборудования, не способного обеспечить необходимую вентиляцию самостоятельно. Такие вентиляторы применяются, в частности, для охлаждения силовых установок и электродвигателей, функционирующих в нестандартных или перегрузочных режимах.

Рабочая среда

Вентиляторы рассчитаны на работу с предварительно очищенным воздухом температурой до +80 °C. Максимально допустимое содержание пыли — 0,1 г/м³. Применение в средах с липкими, волокнистыми, абразивными или химически активными примесями не допускается, чтобы избежать повреждения металлических и изоляционных элементов.

Конструктивные особенности вентилятора ВР 280-46Н

Модель ВР 280-46Н поставляется в полностью собранном виде, готовом к монтажу. Устройство не имеет отдельной опорной рамы — установка выполняется фланцевым методом напрямую к агрегату или технологической линии. Круглый входной патрубок расположен соосно рабочему колесу и снабжен защитной металлической сеткой.

Корпус вентилятора выполнен из листовой стали с антикоррозийным покрытием, имеет спиралевидную форму и может быть повернут на нужный угол при стационарной установке, облегчая подключение к системе.

Внутри расположен радиальный рабочий колесо с 32 лопатками, загнутыми по направлению вращения. Приводной электродвигатель монтируется соосно с рабочим колесом (исполнение IM 2081 или IM 3081), что обеспечивает компактность и надежность конструкции.

Опционально вентилятор может быть оснащён ревизионным люком для удобства технического обслуживания.

Условия эксплуатации

Вентиляторы ВР 280-46Н допускаются к применению в климатических зонах с умеренным (У) и тропическим (Т) климатом, согласно ГОСТ 15150. Диапазон рабочих температур окружающей среды составляет от -40 °C до +40 °C. Возможна эксплуатация по 1-й категории размещения при условии защиты электрической части от атмосферных осадков и прямого солнечного излучения.

Размеры

2.0

Технические характеристики Вентиляторы радиальные «наездник» ВР 280-46Н №2,0

Характеристики электродвигателя				Характеристики вентилятора при  ρ = 1.2 кг/м3
Скорость вращения, об/мин.	Номинальная мощность, кВт	Номинальный ток при 380В   (50 Гц), А	Тип электродвигателя *	Производительность Q min, тыс. м3/ч	Производительность Q max, тыс. м3/ч	Полное даление Pv min, Па	Полное давление Pv maх, Па	Масса вентилятора, кг
1500	0,37	1,1	63В4	0,6	1,3	240	320	27
3000	2,2	4,9	80В2	1,2	2,6	1080	1340	36



Аэродинамические характеристики радиального вентилятора ВР 280-46 №2Н

Габаритные и присоединительные размеры радиального вентилятора ВР 280-46 №2Н

Для улучшения качества выпускаемой продукции конструкторский отдел оставляет за собой право вносить изменения размеров и комплектации без уведомления

			Расстояния между отверстиями								Расстояния между отверстиями					Отверстия
А, мм	D, мм	F1, мм	F2, мм	F3, мм	F4, мм	F5, мм	F6, мм	H, мм	B, мм	Lmax, мм	L, мм	d1, мм	f1, мм	f2, мм	h, мм	n1, шт	n2, шт	n3, шт
130	212	140	140	162	162	162	162	348	383	500	148	8	162	162	166	4	1	1

Акустические характеристики радиального вентилятора ВР 280-46 №2Н

	Значение Lpi в октавных полосах f, Гц
Частота вращения, об/мин	63	125	250	500	1000	2000	4000	8000	Lpa, дБА
1500	71	75	77	84	70	67	60	86	90
3000	83	88	91	94	95	87	84	99	93

Варианты монтажа вентилятора типа «наездник»

Варианты положения корпуса вентилятора типа «наездник»

2.5

Технические характеристики Вентиляторы радиальные «наездник» ВР 280-46Н №2,5

Характеристики электродвигателя				Характеристики вентилятора при  ρ = 1.2 кг/м3
Скорость вращения, об/мин.	Номинальная мощность, кВт	Номинальный ток при 380В   (50 Гц), А	Тип электродвигателя *	Производительность Q min, тыс. м3/ч	Производительность Q max, тыс. м3/ч	Полное даление Pv min, Па	Полное давление Pv maх, Па	Масса вентилятора, кг
1500	1,1	2,9	80А4	0,8	2,5	410	515	37
3000	7,5	14,9	112М2	1,8	5	1610	2150	79



Аэродинамические характеристики радиального вентилятора ВР 280-46 №2,5Н

Габаритные и присоединительные размеры радиального вентилятора ВР 280-46 №2,5Н

Для улучшения качества выпускаемой продукции конструкторский отдел оставляет за собой право вносить изменения размеров и комплектации без уведомления

			Расстояния между отверстиями								Расстояния между отверстиями					Отверстия
А, мм	D, мм	F1, мм	F2, мм	F3, мм	F4, мм	F5, мм	F6, мм	H, мм	B, мм	Lmax, мм	L, мм	d1, мм	f1, мм	f2, мм	h, мм	n1, шт	n2, шт	n3, шт
162	257	175	175	197	197	197	197	425	466	620	165	8	197	197	198	4	1	1

Акустические характеристики радиального вентилятора ВР 280-46 №2,5Н

	Значение Lpi в октавных полосах f, Гц
Частота вращения, об/мин	63	125	250	500	1000	2000	4000	8000	Lpa, дБА
1500	76	77	78	79	74	72	70	83	90
3000	92	92	93	94	95	90	88	100	93

Варианты монтажа вентилятора типа «наездник»

Варианты положения корпуса вентилятора типа «наездник»

3.15

Технические характеристики Вентиляторы радиальные «наездник» ВР 280-46Н №3,15

Характеристики электродвигателя				Характеристики вентилятора при  ρ = 1.2 кг/м3
Скорость вращения, об/мин.	Номинальная мощность, кВт	Номинальный ток при 380В   (50 Гц), А	Тип электродвигателя *	Производительность Q min, тыс. м3/ч	Производительность Q max, тыс. м3/ч	Полное даление Pv min, Па	Полное давление Pv maх, Па	Масса вентилятора, кг
1000	1,1	3,2	80В6	1,2	3,5	315	410	51
1500	3	6,8	100S4	1,8	5,5	730	890	76



Аэродинамические характеристики радиального вентилятора ВР 280-46 №3,15Н

Габаритные и присоединительные размеры радиального вентилятора ВР 280-46 №3,15Н

Для улучшения качества выпускаемой продукции конструкторский отдел оставляет за собой право вносить изменения размеров и комплектации без уведомления

			Расстояния между отверстиями								Расстояния между отверстиями					Отверстия
А, мм	D, мм	F1, мм	F2, мм	F3, мм	F4, мм	F5, мм	F6, мм	H, мм	B, мм	Lmax, мм	L, мм	d1, мм	f1, мм	f2, мм	h, мм	n1, шт	n2, шт	n3, шт
205	318	221	221	243	243	243	243	520	582	630	188	8	243	243	238	4	1	1

Акустические характеристики радиального вентилятора ВР 280-46 №3,15Н

	Значение Lpi в октавных полосах f, Гц
Частота вращения, об/мин	63	125	250	500	1000	2000	4000	8000	Lpa, дБА
1500	74	76	82	69	66	59	56	83	90
3000	79	83	85	91	78	75	68	92	93

Варианты монтажа вентилятора типа «наездник»

Варианты положения корпуса вентилятора типа «наездник»

4.0

Технические характеристики Вентиляторы радиальные «наездник» ВР 280-46Н №4,0

Характеристики электродвигателя				Характеристики вентилятора при  ρ = 1.2 кг/м3
Скорость вращения, об/мин.	Номинальная мощность, кВт	Номинальный ток при 380В   (50 Гц), А	Тип электродвигателя *	Производительность Q min, тыс. м3/ч	Производительность Q max, тыс. м3/ч	Полное даление Pv min, Па	Полное давление Pv maх, Па	Масса вентилятора, кг
1000	3	7,3	112МА6	2,6	7,4	540	660	83
1500	11	21,4	132М4	3,55	10,5	1215	1520	115



Аэродинамические характеристики радиального вентилятора ВР 280-46 №4Н

Габаритные и присоединительные размеры радиального вентилятора ВР 280-46 №4Н

Для улучшения качества выпускаемой продукции конструкторский отдел оставляет за собой право вносить изменения размеров и комплектации без уведомления

			Расстояния между отверстиями								Расстояния между отверстиями					Отверстия
А, мм	D, мм	F1, мм	F2, мм	F3, мм	F4, мм	F5, мм	F6, мм	H, мм	B, мм	Lmax, мм	L, мм	d1, мм	f1, мм	f2, мм	h, мм	n1, шт	n2, шт	n3, шт
260	405	280	280	312	312	312	312	644	735	830	218	10	312	312	291	4	1	1

Акустические характеристики радиального вентилятора ВР 280-46 №4Н

	Значение Lpi в октавных полосах f, Гц
Частота вращения, об/мин	63	125	250	500	1000	2000	4000	8000	Lpa, дБА
1500	83	83	85	81	78	75	68	87	90
3000	92	93	92	94	91	88	75	96	93

Варианты монтажа вентилятора типа «наездник»

Варианты положения корпуса вентилятора типа «наездник»

5.0

Аэродинамические характеристики радиального вентилятора ВР 280-46 №5Н

Габаритные и присоединительные размеры радиального вентилятора ВР 280-46 №5Н

Для улучшения качества выпускаемой продукции конструкторский отдел оставляет за собой право вносить изменения размеров и комплектации без уведомления

			Расстояния между отверстиями								Расстояния между отверстиями					Отверстия
А, мм	D, мм	F1, мм	F2, мм	F3, мм	F4, мм	F5, мм	F6, мм	H, мм	B, мм	Lmax, мм	L, мм	d1, мм	f1, мм	f2, мм	h, мм	n1, шт	n2, шт	n3, шт
324	502	350	350	382	382	382	382	785	920	1030	253	10	382	382	340	4	1	1

Акустические характеристики радиального вентилятора ВР 280-46 №5Н

	Значение Lpi в октавных полосах f, Гц
Частота вращения, об/мин	63	125	250	500	1000	2000	4000	8000	Lpa, дБА
1000	87	88	92	94	90	86	81	73	94
1500	97	98	102	104	100	96	91	83	104

Варианты монтажа вентилятора типа «наездник»

Варианты положения корпуса вентилятора типа «наездник»
