Описание

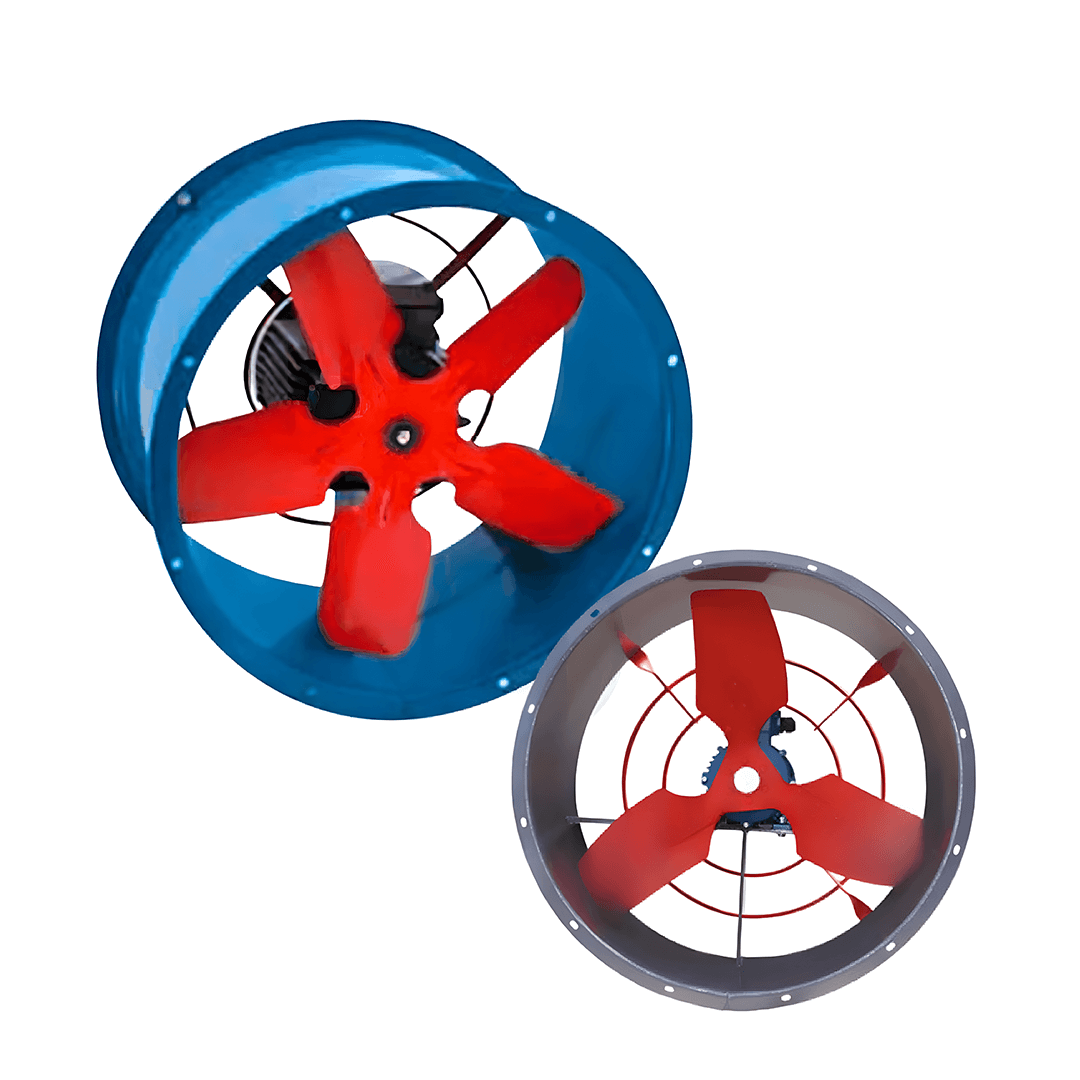

Промышленные вентиляторы осевые общетехнического назначения ВО низкого давления
— производственные здания
— общественные и жилые здания
— сельскохозяйственное производство
— технологические установки
— параметры питающей сети 380В/50Гц
| Модель вентилятора | Производительность, тыс. м3/час | Полное давление, Па | Частота вращения, об./мин. | Электродвигатель | |
| Мощность на валу, Вт | Мощность потребления, Вт | ||||
| ВО-3,5 | 1,2 — 2,3 | 90-40 | 1500 | 250 | 370 |
| 2,7 — 3,7 | 230-120 | 3000 | 550 | 730 | |
| ВО-4 | 1,2 — 2,0 | 40-30 | 1000 | 180 | 320 |
| 2,3 — 3,3 | 85-45 | 1500 | 250 | 370 | |
| 2,3 — 3,3 | 85-45 | 1500 | 370 | 540 | |
| 4,5 — 6,4 | 350-190 | 3000 | 750 | 960 | |
| ВО-5 | 2,5 — 4,8 | 75-40 | 1000 | 180 | 320 |
| 4,0 — 7,0 | 140-80 | 1500 | 370 | 540 | |
| 4,0 — 7,0 | 140-80 | 1500 | 550 | 770 | |
| ВО-6,3 | 6,5 — 9,5 | 100-65 | 1000 | 370 | 570 |
| 6,5 — 9,5 | 100-65 | 1000 | 550 | 800 | |
| 10,5 — 14,5 | 225-150 | 1500 | 1100 | 1470 | |
| 10,5 — 14,5 | 225-150 | 1500 | 1500 | 1920 | |
| 10,5 — 14,5 | 225-150 | 1500 | 2200 | 2720 | |
| ВО-8 | 13,5 — 18,0 | 145-100 | 1000 | 1100 | 1490 |
| 13,5 — 18,0 | 145-100 | 1000 | 2200 | 2720 | |
| 21,0 — 27,0 | 300-200 | 1500 | 3000 | 3660 | |
| 21,0 — 27,0 | 300-200 | 1500 | 4000 | 4710 | |
| ВО-10 | 23,0 — 37,0 | 230-140 | 1000 | 3000 | 3700 |
| ВО-12,5 | 33,0 — 52,0 | 195-120 | 750 | 3000 | 3790 |
| 33,0 — 52,0 | 195-120 | 750 | 4000 | 4800 | |
| 45,0 — 71,0 | 330-210 | 1000 | 7500 | 8770 | |
Завод Тепломаш Санкт-Петербург поставляет недорогие осевые вентиляторы ВО общетехнического назначения низкого давления.
Осевые вентиляторы Тепломаш низкого давления производительностью от 1200 до 72000 м3/ч применяются для вентиляции производственных, общественных и жилых зданий, а также на сельскохозяйственных и промышленных объектах. Также они могут использоваться для обдува технологических установок и отвода тепла.
Конструкция осевых вентиляторов
Общепромышленные осевые вентиляторы Тепломаш изготавливаются из углеродистой стали с полимерным покрытием, по заказу — из коррозионностойкой нержавеющей стали. Фланцевое соединение вентилятора позволяет установить его в сеть воздуховодов или прикрепить к стене. Также можно смонтировать вентилятор на специальных опорах.
Вентилятор работает при температуре окружающей среды от -50 ºС до +45 ºС и изготавливается в двух конструктивных исполнениях 1 (направление потока на электродвигатель) и 2 (направления потока от электродвигателя). Вентиляторы оснащены асинхронным трехфазным электродвигателем типа АИР.

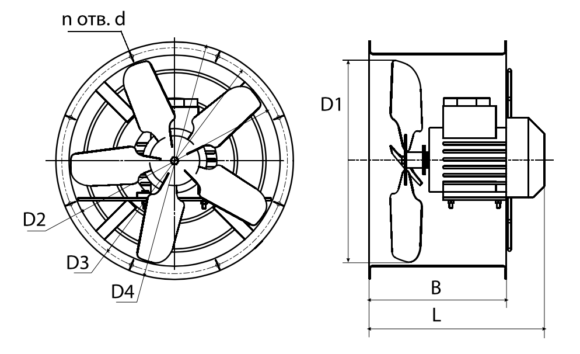

| Модель вентилятора | D1 (размеры, мм) | D2 (размеры, мм) | D3 (размеры, мм) | D4 (размеры, мм) | L (размеры, мм) | B (размеры, мм) | d (размеры, мм) | n (размеры, мм) | Количество лопаток |
| ВО-3,5 | 346 | 350 | 378 | 400 | 350 | 270 | 8 | 8 | 5 |
| ВО-4 | 396 | 400 | 428 | 450 | 350 | 270 | 8 | 8 | 5 |
| ВО-5 | 494 | 500 | 524 | 550 | 353 | 270 | 8х12 | 12 | 5 |
| ВО-6,3 | 630 | 635 | 662 | 685 | 411 | 270 | 10х15 | 12 | 5 |
| ВО-8 | 794 | 803 | 828 | 862 | 426 | 270 | 10х15 | 16 | 5 |
| ВО-10 | 990 | 1000 | 1040 | 1065 | 547 | 430 | 10х15 | 16 | 5 |
| ВО-12,5 | 1240 | 1250 | 1290 | 1316 | 547 | 430 | 10х15 | 24 | 5 |
