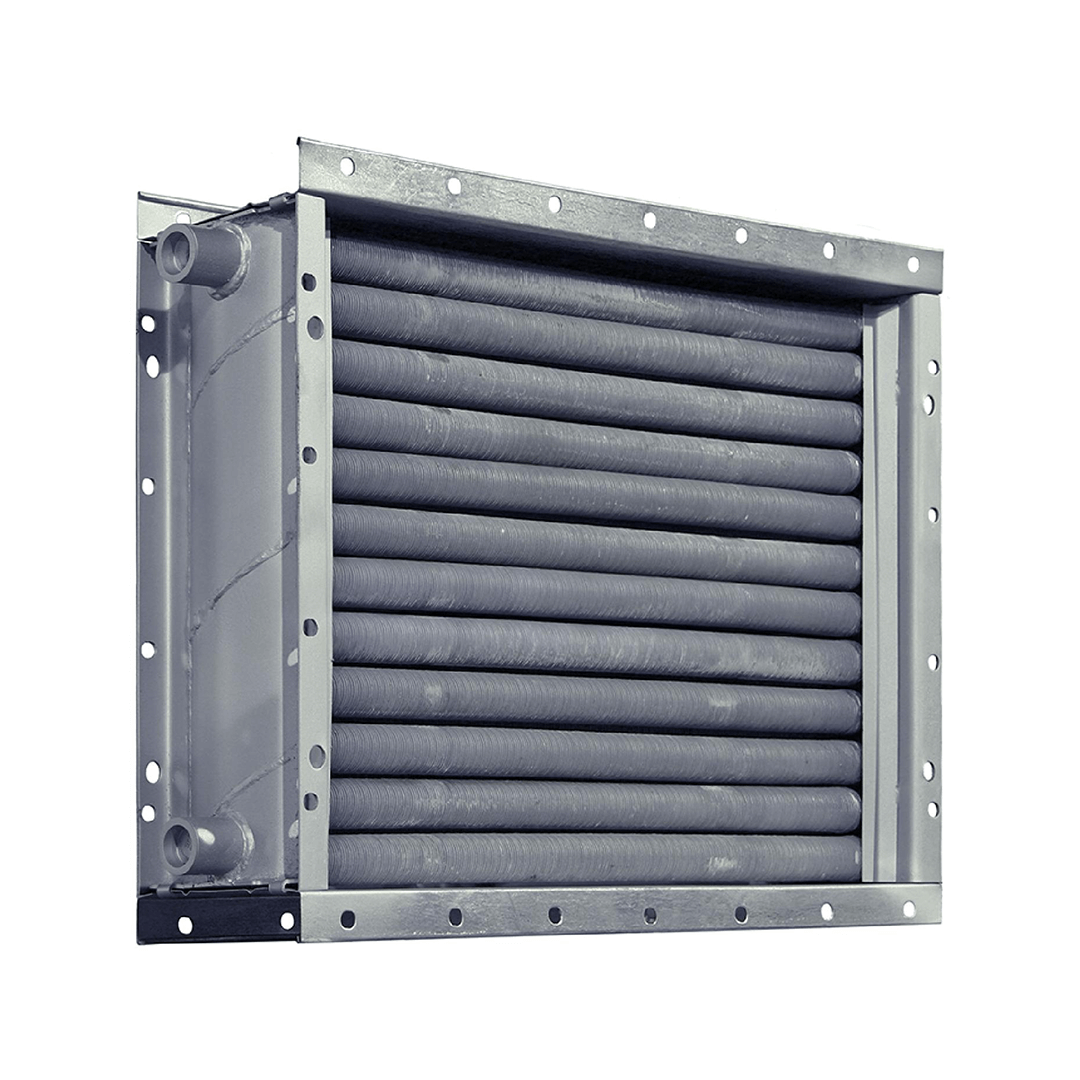

Воздухонагреватели ВНВ

Описание

Воздухонагреватели используются для нагрева воздуха в системах отопления, вентиляции и кондиционирования воздуха. Они обеспечивают поддержание оптимальных санитарно-гигиенических условий на рабочих местах в промышленных цехах, а также применяются для проветривания горных выработок в горнодобывающей и металлургической промышленности. Оборудование рассчитано на эксплуатацию в условиях холодного климата (климатическое исполнение «ХЛ») и соответствует категории размещения 3 по ГОСТ 15150-69.

Конструктивно теплообменный элемент воздухонагревателя выполнен на основе биметаллической конструкции. В качестве основы используется стальная электросварная труба диаметром 22×1,5 мм, на которую нанесено алюминиевое оребрение с накатом. Диаметр оребрения составляет 41 мм, а шаг между ребрами — 3,4 мм, что обеспечивает высокую эффективность теплообмена.

По сравнению с водяными калориферами серии КСК воздухонагреватели обладают рядом существенных преимуществ. Во-первых, они имеют более низкое гидравлическое сопротивление, что улучшает циркуляцию теплоносителя. Во-вторых, благодаря увеличенному внутреннему диаметру труб в теплоотдающих элементах снижается риск зарастания внутренних полостей накипью и загрязнениями, особенно при использовании неочищенного теплоносителя. Это способствует более стабильной и продолжительной работе воздухонагревателя без снижения теплотехнических характеристик на протяжении всего срока службы.

Технические характеристики

Таб. 1. Технические характеристики 3-х рядных воздухонагревателей типа ВНВ.

Типоразмер воздухонагревателя	Производи- тельность по воздуху, м³/ч	Производи- тельность по теплу, кВт	Площадь поверхности теплообмена, м²	Площадь фронтального сечения, м²	Площадь сече- ния (среднее значение) для прохода тепло- носителя, м²	Масса, кг, не более
ВНВ 113-306.22 ХЛ3	2 500	51,3	9,9	0,267	0,00227	40
ВНВ 113-307.22 ХЛ3	3 150	65,6	12,3	0,329	0,00227	45
ВНВ 113-308.22 ХЛ3	4 000	82,5	14,6	0,392	0,00227	53
ВНВ 113-309.22 ХЛ3	5 000	102,3	17,0	0,455	0,00227	59
ВНВ 113-310.22 ХЛ3	6 300	132,1	21,8	0,581	0,00227	72
ВНВ 113-311.22 ХЛ3	16 000	360,9	63,7	1,660	0,00467	185
ВНВ 113-312.22 ХЛ3	25 000	559,6	96,1	2,448	0,00695	267

Таб. 2. Технические характеристики 4-х рядных воздухонагревателей типа ВНВ.

Типоразмер воздухонагревателя	Производи- тельность по воздуху, м³/ч	Производи- тельность по теплу, кВт	Площадь поверхности теплообмена, м²	Площадь фронтального сечения, м²	Площадь сече- ния (среднее значение) для прохода тепло- носителя, м²	Масса, кг, не более
ВНВ 113-406.22 ХЛ3	2 500	62,7	13,0	0,267	0,00298	51
ВНВ 113-407.22 ХЛ3	3 150	79,1	16,1	0,329	0,00298	59
ВНВ 113-408.22 ХЛ3	4 000	99,6	19,2	0,392	0,00298	67
ВНВ 113-409.22 ХЛ3	5 000	123,3	22,4	0,455	0,00298	76
ВНВ 113-410.22 ХЛ3	6 300	157,5	28,6	0,581	0,00298	92
ВНВ 113-411.22 ХЛ3	16 000	426,7	84,3	1,660	0,0061	244
ВНВ 113-412.22 ХЛ3	25 000	662,7	127,4	2,448	0,00921	355

Габаритные размеры

Рис. 1. Габаритные и присоединительные размеры воздухонагревателей типа ВНВ.

Таб. 1. Габаритные и присоединительные размеры воздухонагревателей типа ВНВ.

Типоразмер воздухонагревателя	Размеры, мм									n, шт	n2, шт	V, м³
Типоразмер воздухонагревателя	A	A1±3	A2	A3	B	B1±3	B2	L	Dу	n, шт	n2, шт	V, м³
ВНВ 113?X06.22 ХЛ3	375	551	575	392	500	578	602	650	65	4	3	0,067/0,082
ВНВ 113?X07.22 ХЛ3	375	551	575	392	625	703	727	775	65	5	3	0,080/0,098
ВНВ 113?X08.22 ХЛ3	375	551	575	392	750	828	852	900	65	6	3	0,093/0,114
ВНВ 113?X09.22 ХЛ3	375	551	575	392	875	953	977	1 025	65	7	3	0,106/0,130
ВНВ 113?X10.22 ХЛ3	375	551	575	392	1 125	1 203	1 227	1 275	65	9	3	0,132/0,161
ВНВ 113?X11.22 ХЛ3	875	1 051	1 075	892	1 625	1 703	1 727	1 775	80	13	7	0,343/0,420
ВНВ 113?X12.22 ХЛ3	1 375	1 551	1 575	1 380	1 625	1 703	1 727	1 775	80	13	11	0,503/0,615
