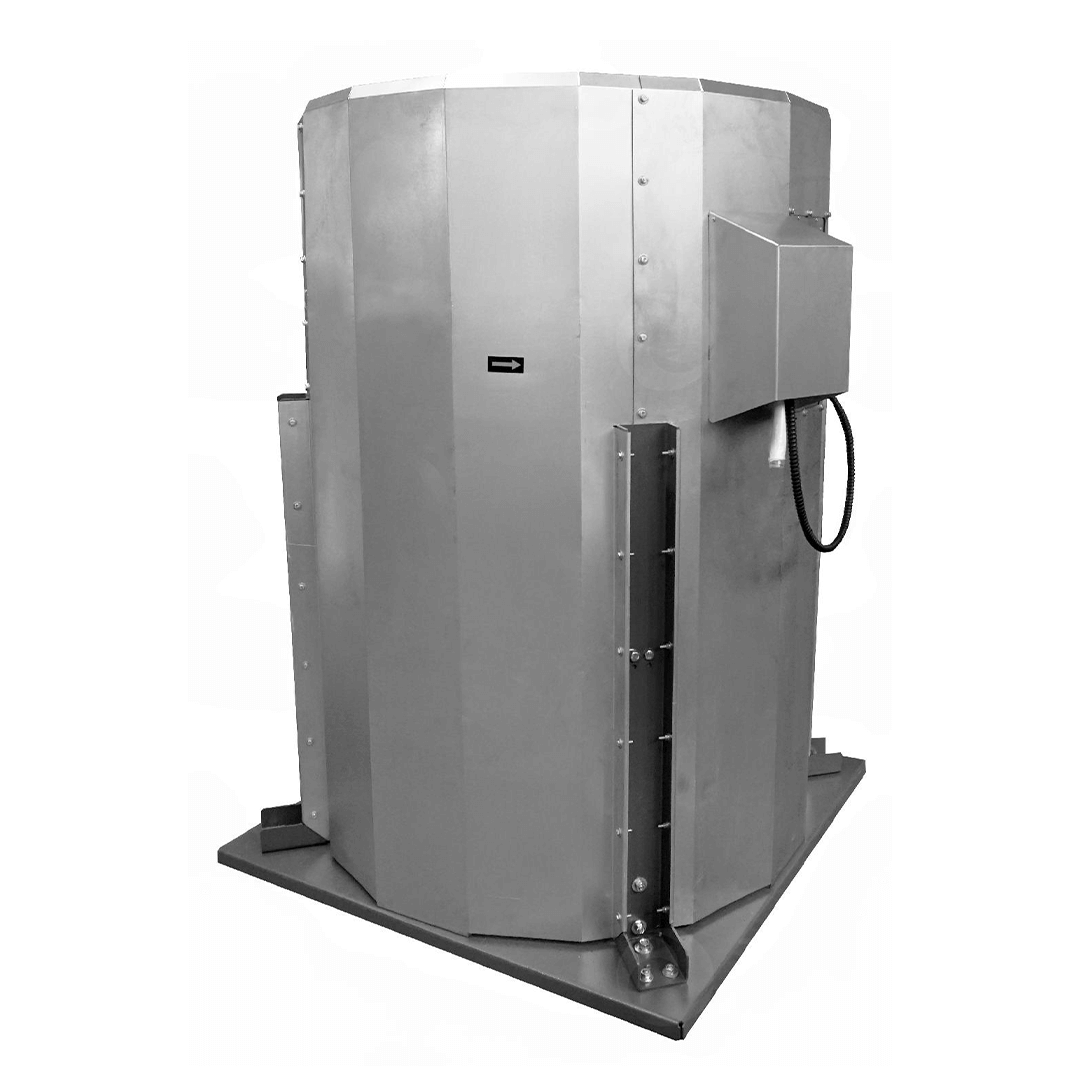

Вентиляторы крышные с факельным выбросом потока ВКРФм ДУ

• Корпус из оцинкованной стали
• Применяется рабочее колесо всемирно известного производителя
• Рабочие колеса 3 типов исполнения — РВ6к, РВ6, РВ9
• Рабочее колесо устанавливается непосредственно на валу двигателя
• Возможные исполнения по теплостойкости: 400C и 600C
• Время работы до 120 минут
• Начиная с номера 5 могут комплектоваться частотными преобразователями для увеличения производительности
Основные выпускаемые типоразмеры
6,3 | 7,1 | 8 | 9 | 10 | 11,2 | 12,5
Категория: Крышные ДУ

Типоразмеры

ВКРФм ДУ №6,3

Крышный вентилятор ВКРФм ДУ №6,3 устанавливается на кровле зданий с любым покрытием и углом наклона, применяются системах противодымной вытяжной вентиляции для удаления дыма, газов и избыточного тепла при возникновении пожара или задымления. Предельная температура перемещаемой рабочей среды до +400°С (минимальная гарантированная работоспособность 2 часа, рабочее колесо из жаростойкой углеродистой стали) или +600°С (в течение часа, колесо изготовлено из жаростойкой нержавеющей стали).

Технические характеристики Вентиляторы крышные с факельным выбросом потока ВКРФм ДУ №6,3


Вентилятор Типоразмер двигателя Мощность двигателя, кВт Синхронная частота, оборотов об/мин. Минимальная производительность, м³/ч Максимальная производительность, м³/ч Максимальное статическое давление, Па при 20°C Масса, кг
ВКРФм №6,3 РВ6-ДУ 1,1/1000 80B6 1,1 1000 5108 12941 394 190
ВКРФм №6,3 РВ9-ДУ 1,5/1000 90L6 1,5 1000 5449 14270 433 193
ВКРФм №6,3 РВ6-ДУ 4/1500 100L4 4 1500 7968 22335 959 202
ВКРФм №6,3 РВ9-ДУ 5,5/1500 112M4 5,5 1500 8529 13692 1060 212


Аэродинамические характеристики крышного вентилятора ВКРФм 6,3ДУ

Крышный вентилятор ВКРФм №6,3

Габаритные и присоединительные размеры крышного вентилятора ВКРФм 6,3ДУ

Крышный вентилятор ВКРФм №6,3

Для улучшения качества выпускаемой продукции конструкторский отдел оставляет за собой право вносить изменения размеров и комплектации без уведомления

Схема крепления вентилятора к монтажному стакану

Крышный вентилятор ВКРФм №6,3
ВКРФм ДУ №7,1

Крышный вентилятор ВКРФм ДУ №7,1 устанавливается на кровле зданий с любым покрытием и углом наклона, применяются системах противодымной вытяжной вентиляции для удаления дыма, газов и избыточного тепла при возникновении пожара или задымления. Предельная температура перемещаемой рабочей среды до +400°С (минимальная гарантированная работоспособность 2 часа, рабочее колесо из жаростойкой углеродистой стали) или +600°С (в течение часа, колесо изготовлено из жаростойкой нержавеющей стали).

Технические характеристики Вентиляторы крышные с факельным выбросом потока ВКРФм ДУ №7,1


Вентилятор Типоразмер двигателя Мощность двигателя Синхронная частота двигателя Минимальная производительность, м³/ч Максимальная производительность, м³/ч Максимальное статическое давление, Па при 20°C Масса, кг
ВКРФм №7,1 РВ6-ДУ 1,1/750 90LB8 1,1 750 5405 14200 273 225
ВКРФм №7,1 РВ9-ДУ 1,1/750 90LB8 1,1 750 5765 15100 300 229
ВКРФм №7,1 РВ6-ДУ 2,2/1000 100L6 2,2 1000 7431 18826 517 234
ВКРФм №7,1 РВ9-ДУ 3/1000 112MA6 3 1000 8139 21313 599 239
ВКРФм №7,1 РВ6-ДУ 7,5/1500 132S4 7,5 1500 11525 29196 1243 259
ВКРФм №7,1 РВ9-ДУ 11/1500 132M4 11 1500 12378 32414 1384 271


Аэродинамические характеристики крышного вентилятора ВКРФм 7,1ДУ

Крышный вентилятор ВКРФм №7,1

Габаритные и присоединительные размеры крышного вентилятора ВКРФм 7,1ДУ

Крышный вентилятор ВКРФм №7,1

Для улучшения качества выпускаемой продукции конструкторский отдел оставляет за собой право вносить изменения размеров и комплектации без уведомления

Схема крепления вентилятора к монтажному стакану

Крышный вентилятор ВКРФм №7,1

ВКРФм ДУ №8

Крышный вентилятор ВКРФм ДУ №8 устанавливается на кровле зданий с любым покрытием и углом наклона, применяются системах противодымной вытяжной вентиляции для удаления дыма, газов и избыточного тепла при возникновении пожара или задымления. Предельная температура перемещаемой рабочей среды до +400°С (минимальная гарантированная работоспособность 2 часа, рабочее колесо из жаростойкой углеродистой стали) или +600°С (в течение часа, колесо изготовлено из жаростойкой нержавеющей стали).

Технические характеристики Вентиляторы крышные с факельным выбросом потока ВКРФм ДУ №8


Вентилятор Типоразмер двигателя Мощность двигателя Синхронная частота двигателя Минимальная производительность, м³/ч Максимальная производительность, м³/ч Максимальное статическое давление, Па при 20°C Масса, кг
ВКРФм №8 РВ6-ДУ 1,5/750 100L8 1,5 750 7845 19874 357 282
ВКРФм №8 РВ9-ДУ 2,2/750 112MA8 2,2 750 8611 22549 416 291
ВКРФм №8 РВ6-ДУ 4/1000 112MB6 4 1000 10915 27651 692 297
ВКРФм №8 РВ9-ДУ 5,5/1000 132S6 5,5 1000 11643 30489 760 309
ВКРФм №8 РВ6к-ДУ 11/1500 132M4 11 1500 16600 36520 1600 324
ВКРФм №8 РВ6-ДУ 15/1500 160S4 15 1500 16600 36520 1600 385
ВКРФм №8 РВ9-ДУ 18,5/1500 160M4 18,5 1500 17707 46369 1758 398


Аэродинамические характеристики крышного вентилятора ВКРФм 8ДУ

Крышный вентилятор ВКРФм №8

Габаритные и присоединительные размеры крышного вентилятора ВКРФм 8ДУ

Крышный вентилятор ВКРФм №8

Для улучшения качества выпускаемой продукции конструкторский отдел оставляет за собой право вносить изменения размеров и комплектации без уведомления

Схема крепления вентилятора к монтажному стакану

Крышный вентилятор ВКРФм №8
ВКРФм ДУ №9

Крышный вентилятор ВКРФм ДУ №9 устанавливается на кровле зданий с любым покрытием и углом наклона, применяются системах противодымной вытяжной вентиляции для удаления дыма, газов и избыточного тепла при возникновении пожара или задымления. Предельная температура перемещаемой рабочей среды до +400°С (минимальная гарантированная работоспособность 2 часа, рабочее колесо из жаростойкой углеродистой стали) или +600°С (в течение часа, колесо изготовлено из жаростойкой нержавеющей стали).

Технические характеристики Вентиляторы крышные с факельным выбросом потока ВКРФм ДУ №9


Вентилятор Типоразмер двигателя Мощность двигателя Синхронная частота двигателя Минимальная производительность, м³/ч Максимальная производительность, м³/ч Максимальное статическое давление, Па при 20°C Масса, кг
ВКРФм №9 РВ6к-ДУ 2,2/750 112MA8 2,2 750 11494 25287 479 327
ВКРФм №9 РВ6-ДУ 3/750 112MB8 3 750 11494 29118 479 335
ВКРФм №9 РВ9-ДУ 4/750 132S8 4 750 12433 32559 541 346
ВКРФм №9 РВ6-ДУ 7,5/1000 132M6 7,5 1000 15703 39781 894 359
ВКРФм №9 РВ9-ДУ 11/1000 160S6 11 1000 16750 43864 982 414
ВКРФм №9 РВ6к-ДУ 22/1500 180S4 22 1500 23797 52354 2053 463
ВКРФм №9 РВ6-ДУ 30/1500 180M4 30 1500 23797 60286 2053 484
ВКРФм №9 РВ9-ДУ 37/1500 200M4 37 1500 25384 66474 2255 539


Аэродинамические характеристики крышного вентилятора ВКРФм 9ДУ

Крышный вентилятор ВКРФм №9

Габаритные и присоединительные размеры крышного вентилятора ВКРФм 9ДУ

Крышный вентилятор ВКРФм №9

Для улучшения качества выпускаемой продукции конструкторский отдел оставляет за собой право вносить изменения размеров и комплектации без уведомления

Схема крепления вентилятора к монтажному стакану

Крышный вентилятор ВКРФм №9

ВКРФм ДУ №10

Крышный вентилятор ВКРФм ДУ №10 устанавливается на кровле зданий с любым покрытием и углом наклона, применяются системах противодымной вытяжной вентиляции для удаления дыма, газов и избыточного тепла при возникновении пожара или задымления. Предельная температура перемещаемой рабочей среды до +400°С (минимальная гарантированная работоспособность 2 часа, рабочее колесо из жаростойкой углеродистой стали) или +600°С (в течение часа, колесо изготовлено из жаростойкой нержавеющей стали).

Технические характеристики Вентиляторы крышные с факельным выбросом потока ВКРФм ДУ №10


Вентилятор Типоразмер двигателя Мощность двигателя Синхронная частота двигателя Минимальная производительность, м³/ч Максимальная производительность, м³/ч Максимальное статическое давление, Па при 20°C Масса, кг
ВКРФм №10 РВ6к-ДУ 4/750 132S8 4 750 15989 33043 608 421
ВКРФм №10 РВ6-ДУ 5,5/750 132M8 5,5 750 15989 39439 608 432
ВКРФм №10 РВ9-ДУ 7,5/750 160S8 7,5 750 21318 44236 612 489
ВКРФм №10 РВ6к-ДУ 11/1000 160S6 11 1000 21540 44517 1103 490
ВКРФм №10 РВ6-ДУ 15/1000 160M6 15 1000 21540 53133 1103 518
ВКРФм №10 РВ9-ДУ 18,5/1000 180M6 18,5 1000 28721 59595 1111   550


Аэродинамические характеристики крышного вентилятора ВКРФм 10ДУ

Крышный вентилятор ВКРФм №10

Габаритные и присоединительные размеры крышного вентилятора ВКРФм 10ДУ

Крышный вентилятор ВКРФм №10

Для улучшения качества выпускаемой продукции конструкторский отдел оставляет за собой право вносить изменения размеров и комплектации без уведомления

Схема крепления вентилятора к монтажному стакану

Крышный вентилятор ВКРФм №10

ВКРФм ДУ №11,2

Крышный вентилятор ВКРФм ДУ №11,2 устанавливается на кровле зданий с любым покрытием и углом наклона, применяются системах противодымной вытяжной вентиляции для удаления дыма, газов и избыточного тепла при возникновении пожара или задымления. Предельная температура перемещаемой рабочей среды до +400°С (минимальная гарантированная работоспособность 2 часа, рабочее колесо из жаростойкой углеродистой стали) или +600°С (в течение часа, колесо изготовлено из жаростойкой нержавеющей стали).

Технические характеристики Вентиляторы крышные с факельным выбросом потока ВКРФм ДУ №11,2


Вентилятор Типоразмер двигателя Мощность двигателя Синхронная частота двигателя Минимальная производительность, м³/ч Максимальная производительность, м³/ч Максимальное статическое давление, Па при 20°C Масса, кг
ВКРФм №11,2 РВ6-ДУ 11/750 160M8 11 750 22463 55409 763 594
ВКРФм №11,2 РВ9-ДУ 11/750 160M8 11 750 29951 62148 768 595
ВКРФм №11,2 РВ6к-ДУ 18,5/1000 180M6 18,5 1000 30263 62543 1384 651
ВКРФм №11,2 РВ6-ДУ 22/1000 200M6 22 1000 30263 74648 1384 693
ВКРФм №11,2 РВ9-ДУ 30/1000 200L6 30 1000 40350 83727 1394 729


Аэродинамические характеристики крышного вентилятора ВКРФм 11,2ДУ

Крышный вентилятор ВКРФм №11,2

Габаритные и присоединительные размеры крышного вентилятора ВКРФм 11,2ДУ

Крышный вентилятор ВКРФм №11,2

Для улучшения качества выпускаемой продукции конструкторский отдел оставляет за собой право вносить изменения размеров и комплектации без уведомления

Схема крепления вентилятора к монтажному стакану

Крышный вентилятор ВКРФм №11,2
ВКРФм ДУ №12,5

Крышный вентилятор ВКРФм ДУ №12,5 устанавливается на кровле зданий с любым покрытием и углом наклона, применяются системах противодымной вытяжной вентиляции для удаления дыма, газов и избыточного тепла при возникновении пожара или задымления. Предельная температура перемещаемой рабочей среды до +400°С (минимальная гарантированная работоспособность 2 часа, рабочее колесо из жаростойкой углеродистой стали) или +600°С (в течение часа, колесо изготовлено из жаростойкой нержавеющей стали).

Технические характеристики Вентиляторы крышные с факельным выбросом потока ВКРФм ДУ №12,5


Вентилятор Типоразмер двигателя Мощность двигателя Синхронная частота двигателя Минимальная производительность, м³/ч Максимальная производительность, м³/ч Максимальное статическое давление, Па при 20°C Масса, кг
ВКРФм №12,5 РВ6к-ДУ 15/750 180M8 15 750 31662 65434 977 779
ВКРФм №12,5 РВ6-ДУ 18,5/750 200M8 18,5 750 31662 65434 977 838
ВКРФм №12,5 РВ9-ДУ 22/750 200L8 22 750 42216 87598 983 859
ВКРФм №12,5 РВ6к-ДУ 37/1000 225M6 37 1000 42505 87843 1760 929
ВКРФм №12,5 РВ6-ДУ 45/1000 250S6 45 1000 42505 104845 1760 1028
ВКРФм №12,5 РВ9-ДУ 55/1000 250M6 55 1000 56673 117597 1772 1047


Аэродинамические характеристики крышного вентилятора ВКРФм 12,5ДУ

Крышный вентилятор ВКРФм №12,5

Габаритные и присоединительные размеры крышного вентилятора ВКРФм 12,5ДУ

Крышный вентилятор ВКРФм №12,5

Для улучшения качества выпускаемой продукции конструкторский отдел оставляет за собой право вносить изменения размеров и комплектации без уведомления

Схема крепления вентилятора к монтажному стакану

Крышный вентилятор ВКРФм №12,5


Описание

Крышные вентиляторы дымоудаления ВКРФм ДУ

Крышные вентиляторы ВКРФм ДУ предназначены для эксплуатации в противопожарных системах вентиляции. Их основная функция – эффективное удаление дыма, газов и избыточного тепла из зданий и помещений с последующим выбросом в надкровельное пространство.

Особенности установки:

  • Монтаж на плоские и скатные крыши с любым углом наклона и типом кровельного покрытия.
  • Работа без подключения к системе воздуховодов, забор воздуха из подкровельного пространства.
Рабочая среда:
  • Загазованный и задымленный воздух.
  • Максимально допустимая концентрация пыли – до 100 мг/м³.
  • Температурный диапазон перемещаемого воздуха:
    • до +400°C (гарантированная работоспособность 2 часа).
    • до +600°C (гарантированная работоспособность 1,5 часа).

Конструктивные особенности ВКРФм ДУ

  • Моноблочная конструкция, поставляется в полностью собранном виде.
  • Корпус из оцинкованной стали, устойчивый к коррозии и неблагоприятным условиям эксплуатации.
  • Рабочее колесо с 7 загнутыми назад лопатками, насажено на ротор электропривода через втулку.
  • Вертикальная компоновка электродвигателя с системой охлаждения.
  • Защита привода от атмосферных осадков и солнечного излучения.
  • Возможность оснащения частотными преобразователями (доступно для моделей от №5 и выше).

Условия эксплуатации

  • Категория размещения 1 – установка на открытом воздухе.
  • Диапазон температур окружающей среды:
    • от -40°C до +40°C – умеренный климат.
    • от -10°C до +45°C – тропический климат.

Серия включает 12 типоразмеров, каждый из которых доступен в двух вариантах теплостойкости:

  • Гарантированная работа 120 минут при температуре до +400°C.
  • Гарантированная работа 90 минут при температуре до +600°C.

Кроме того, каждая модель может быть укомплектована одной из трех модификаций рабочих колес, что позволяет адаптировать вентилятор под конкретные эксплуатационные условия.

ВКРФм ДУ – это надежное и эффективное решение для систем дымоудаления, обеспечивающее безопасную эвакуацию людей и защиту объектов в случае пожара.
