Вентиляторы дымоудаления ВКРВм ДУ

Описание

Вентиляторы ВКРВм ДУ: особенности и преимущества

Общая информация

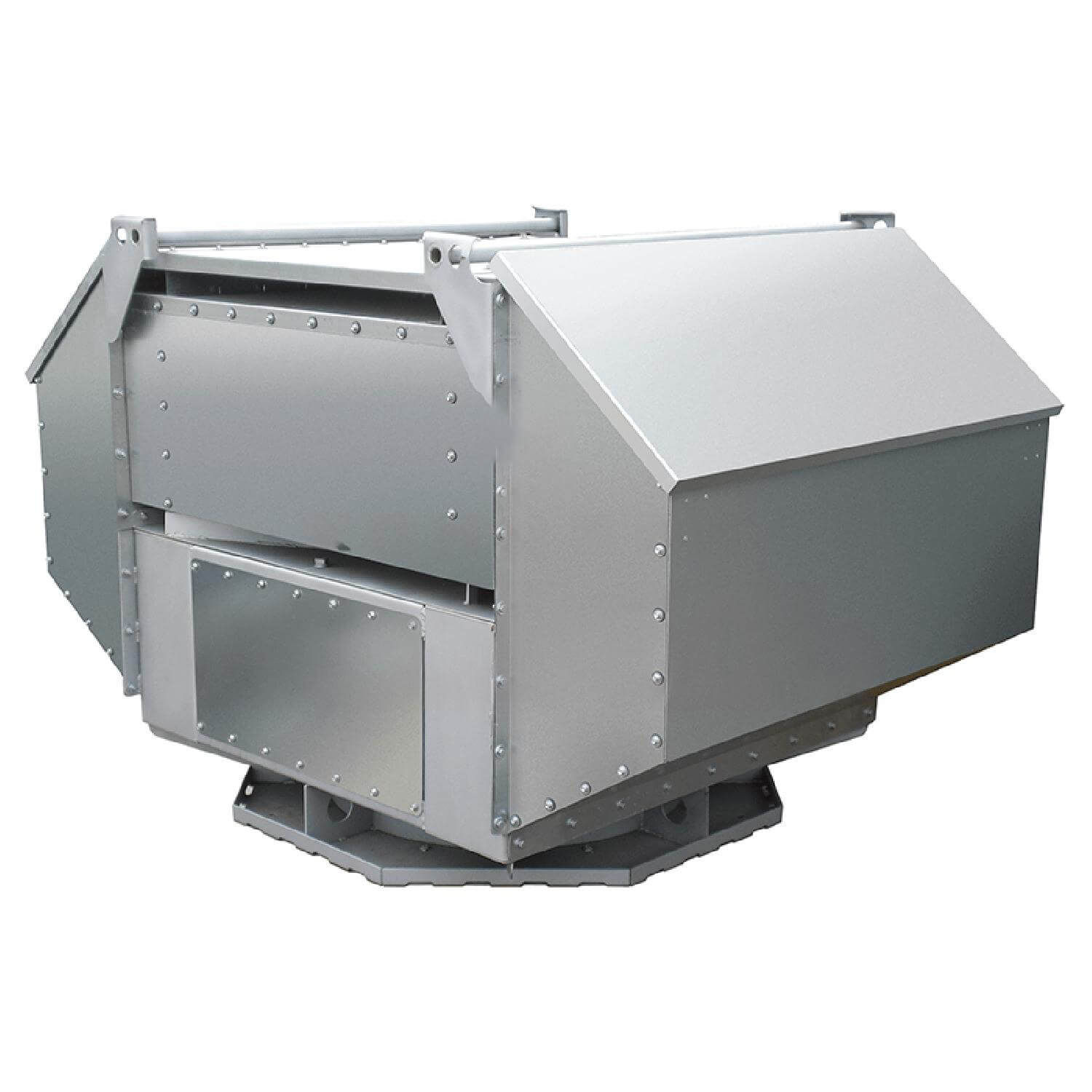

Вентилятор ВКРВм ДУ – это моноблочный агрегат с центробежным рабочим колесом, приводимым в действие асинхронным двигателем. В зависимости от модели, вентилятор оснащается 6 или 9 лопатками, загнутыми в обратную сторону. Данное оборудование может развивать как низкое, так и среднее давление.

Компоновка вентилятора ВКРВм ДУ вертикальная: рабочее колесо располагается в нижней части корпуса, а двигатель – в верхней. Всасывание осуществляется односторонним способом, выброс – факельного типа. Корпус изготавливается из низкоуглеродистой стали, а карманы – из оцинкованного металла, что обеспечивает долговечность конструкции. В модельный ряд входит 12 типоразмеров.

Оборудование предназначено для эксплуатации в неагрессивной среде, без липких и волокнистых частиц. Оно используется в умеренном и умеренно-холодном климате при температурах от -40 до +45 °С. Вентиляторы способны работать при температурах газовоздушной смеси до +400°С в течение 2 часов и до +600°С в течение 1 часа.

Преимущества ВКРВм ДУ

• Экономичность – снижение энергопотребления за счет оптимальной конструкции.
• Защита от осадков и солнечного воздействия благодаря герметичному кожуху.
• Компактность – возможность установки нескольких вентиляторов на ограниченной площади.
• Широкий ассортимент моделей – выбор оптимального варианта для конкретных условий эксплуатации.
• Факельный выброс воздуха – предотвращает повреждение кровли при высоких температурах.

Характеристики

Технические характеристики

Технические характеристики вентиляторов крышных ВКРВм ДУ

№ вентилятора	Число лопаток	Частота вращения	Параметры в рабочей зоне				Масса вентилятора, не более, кг	Объем вентилятора V, м3
			Производительность 103 м3/час	Полное давление, Па t=20 C°	Полное давление, Па t=400 C°	Полное давление, Па t=600 C°
3,55	6	0,18*1500	0,5-0,25	260-0	110-0	85-0	66	0,34
	9	0,25*1500	0,5-2,5	250-0	108-0	84-0	76
4	6	0,37*1500	1-3,7	320-0	140-0	110-0	77	0,43
	9	0,55*1500	0,9-4,3	365-0	156-0	120-0	89
4,5	6	0,75*1500	1,5-5,3	470-0	204-0	160-0	94	0,71
	9	1,1*1500	1,4-6,2	470-0	204-0	155-0	94
5	6	1,1*1500	2,1-7,5	580-0	255-0	195-0	130	0,62
	9	1,5*1500	2,2-8,8	590-0	256-0	196-0
5,6	6	0,55*1000	2-7	300-0	130-0	102-0	133	1,00
		2,2*1500	3-10,4	700-0	350-0	236-0
	9	0,75*1000	2-8,4	320-0	140-0	108-0	175,9
		3*1500	3-12,4	730-0	320-0	245-0
6,3	6	1,1*1000	2,8-10	395-0	173-0	132-0	161	1,24
		4*1500	4,0-15,5	960-0	420-0	325-0
	9	1,5*1000	3-11,6	420-0	180-0	135-0	180,5
		5,5*1500	4,4-18,2	980-0	420-0	320-0
7,1	6	2,2*1000	4-14,8	520-0	230-0	180-0	184	1,71
		7,5*1500	6,1-22,1	1240-0	540-0	415-0	219
	9	3*1000	4-17,2	550-0	230-0	180-0	189
		11*1500	6,4-26	1420-0	540-0	415-0	233
8	6	4*1000	6-21	680-0	300-0	230-0	272	3,14
		11*1500	8,7-31,2	1530-0	660-0	515-0	351
	9	5,5*1000	6,0-24,5	700-0	300-0	230-0	413
		18,5*1500	9-37,5	1610-0	700-0	540-0	403
9	6	3*750	6-22	460-0	200-0	155-0	308	3,24
		7,5*1000	8-30	860-0	375-0	288-0	345
	9	4*750	7-26	480-0	210-0	160-0	320
		11*1000	9-36	900-0	390-0	300-0	410
10	6	5,5*750	8-30	590-0	250-0	190-0	461	4,47
		11*1000	12-41,2	1085-0	475-0	365-0	486
	9	7,5*750	9-37	640-0	275-0	210-0	504
		15*1000	11,2-47,5	1120-0	485-0	375-0	520
11,2	6	11*750	12-44	780-0	335-0	260-0	565	5,08
		18,5*1000	16,2-57,5	1370-0	595-0	460-0	532
	9	15*750	14-52	800-0	550-0	270-0	570
		30*1000	16,2-68	1400-0	610-0	470-0	963
12,5	6	15*750	17-61	960-0	420-0	325-0	710	7,11
		37*1000	22,5-81,2	1725-0	750-0	580-0	620
	9	22*750	17-72	1000-0	435-0	335-0	1106
		45*1000	23,7-96	1775-0	775-0	600-0	1203

Аэродинамические характеристики

ВКРВм ДУ № 3,55

ВКРВм ДУ № 4

ВКРВм ДУ № 4,5

ВКРВм ДУ № 5

ВКРВм ДУ № 5,6

ВКРВм ДУ № 6,3

ВКРВм ДУ № 7,1

ВКРВм ДУ № 8

ВКРВм ДУ № 9

ВКРВм ДУ № 10

ВКРВм ДУ № 11,2

ВКРВм ДУ № 12,5

Габаритные размеры

Габаритные и присоединительные размеры вентиляторов крышных ВКРВм ДУ

Габаритные и присоединительные размеры ВКРВм ДУ №3,15-14

Габаритные размеры вентиляторов крышных ВКРВм ДУ

№ вент.	Размеры, мм								N	N2
	D	D2	D3	d	d2	L	B	H
3,55	595	430	350	16	М8	958	590	725	8	8
4	595	430	380	16	М8	984	590	763	8	8
4,5	595	490	430	16	М8	1138	700	924	8	8
5	595	490	430	16	М8	1138	700	803	8	8
5,6	772	660	525	16	М8	1363	830	930	8	8
6,3	772	660	595	16	М8	1370	830	1137	8	8
7,1	772	660	595	16	М8	1565	947	1215	8	8
8	1072	850	750	16	М8	1971	1220	1397	8	8
9	1072	850	750	16	М8	1971	1220	1397	8	8
10	1272	1040	920	19	М12	2215	1370	1531	8	8
11,2	1272	1040	950	19	М12	2272	1428	1634	8	8
12,5	1522	1310	1100	16	М12	2505	1580	1750	8	12
