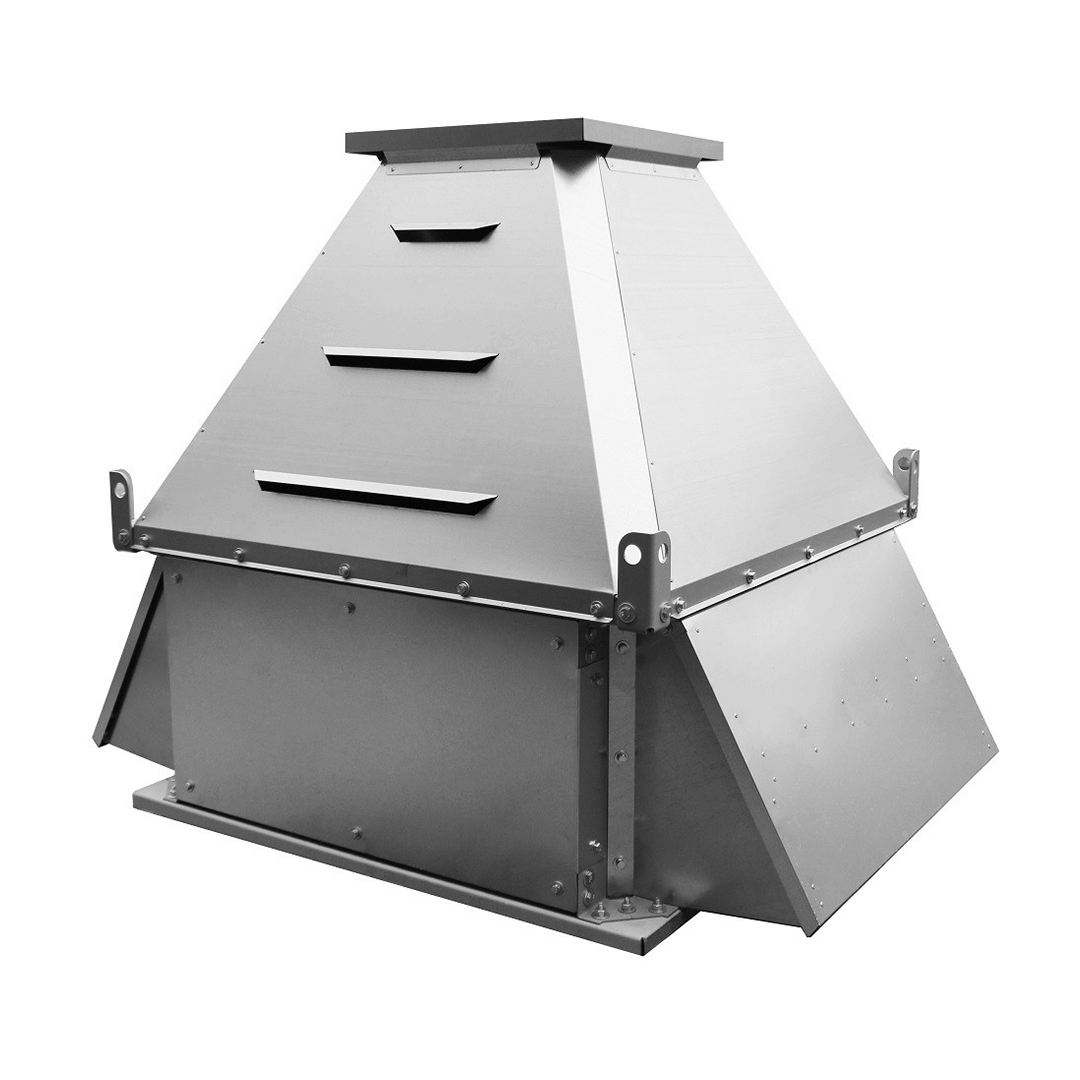

Вентиляторы крышные с факельным выбросом потока ВКРФ ДУ

• Варианты конструктивного исполнения: исполнение 1;
• Вентиляторы сертифицированы: соответствие
требованиям ТУ 4861-008-85589750-2011;
• Корпус из оцинкованной стали;
• Рабочие колеса 3 типов исполнения — РВ6к, РВ6, РВ9;
• Рабочее колесо устанавливается непосредственно на валу
двигателя;
• Возможные исполнения по теплостойкости: 400°C и 600°C;
• Время работы до 120 минут.

Категория: Крышные ДУ

Типоразмеры

ВКРФ ДУ №5,6

Крышный вентилятор ВКРФ ДУ №5,6 устанавливается на кровле зданий с любым кровельным покрытием и углом наклона, применяются в аварийных системах вытяжной вентиляции для удаления дыма, газов и избыточного тепла при возникновении пожара или задымления. Предельная температура перемещаемой рабочей среды до +400°С (минимальная гарантированная работоспособность 2 часа, рабочее колесо из жаростойкой углеродистой стали) или +600°С (в течение часа, колесо изготовлено из жаростойкой нержавеющей стали).

Технические характеристики Вентиляторы крышные с факельным выбросом потока ВКРФ ДУ №5,6


  Вентилятор Типоразмер двигателя Мощность двигателя Синхронная частота двигателя Минимальная производительность, м³/ч Максимальная производительность, м³/ч Максимальное статическое давление, Па при 20⁰С Масса, кг.
ВКРФ №5,6 РВ6к-ДУ 0,55/1000 71B6 0,55 1000 3550 7810 305 90
ВКРФ №5,6 РВ6-ДУ 0,75/1000 80A6 0,75 3540 8960 305 94
ВКРФ №5,6 РВ9-ДУ 1,1/1000 80B6 1,1 3786 9915 335 96
ВКРФ №5,6 РВ6-ДУ 2,2/1500 90L4 2,2 1500 5480 13885 726 99
ВКРФ №5,6 РВ9-ДУ 3/1500 100S4 3 5865 15360 803 101


Аэродинамические характеристики крышного вентилятора ВКРФ ДУ №5,6

Крышный вентилятор ВКРФ ДУ №5,6

Габаритные и присоединительные размеры крышного вентилятора ВКРФ ДУ №5,6

Крышный вентилятор ВКРФ ДУ №5,6

Для улучшения качества выпускаемой продукции конструкторский отдел оставляет за собой право вносить изменения размеров и комплектации без уведомления

Крышный вентилятор ВКРФ ДУ №5,6
ВКРФ ДУ №6,3

Крышный вентилятор ВКРФ ДУ №6,3 устанавливается на кровле зданий с любым кровельным покрытием и углом наклона, применяются в аварийных системах вытяжной вентиляции для удаления дыма, газов и избыточного тепла при возникновении пожара или задымления. Предельная температура перемещаемой рабочей среды до +400°С (минимальная гарантированная работоспособность 2 часа, рабочее колесо из жаростойкой углеродистой стали) или +600°С (в течение часа, колесо изготовлено из жаростойкой нержавеющей стали).

Технические характеристики Вентиляторы крышные с факельным выбросом потока ВКРФ ДУ №6,3


Вентилятор Типоразмер двигателя Мощность двигателя, кВт Синхронная частота, оборотов об/мин. Минимальная производительность, м³/ч Максимальная производительность, м³/ч Максимальное статическое давление, Па при 20°C Масса, кг
ВКРФ №6,3 РВ6-ДУ 1,1/1000 80B6 1,1 1000 5108 12941 394 186
ВКРФ №6,3 РВ9-ДУ 1,5/1000 90L6 1,5 1000 5449 14270 433 190
ВКРФ №6,3 РВ6-ДУ 4/1500 100L4 4 1500 7968 20200 959 200
ВКРФ №6,3 РВ9-ДУ 5,5/1500 112M4 5,5 1500 8529 22200 1060 208


Аэродинамические характеристики крышного вентилятора ВКРФ ДУ №6,3

Крышный вентилятор ВКРФ ДУ №6,3

Габаритные и присоединительные размеры крышного вентилятора ВКРФ ДУ №6,3

Крышный вентилятор ВКРФ ДУ №6,3

Для улучшения качества выпускаемой продукции конструкторский отдел оставляет за собой право вносить изменения размеров и комплектации без уведомления

Схема крепления вентилятора к монтажному стакану

Крышный вентилятор ВКРФ ДУ №6,3

ВКРФ ДУ №7,1

Крышный вентилятор ВКРФ ДУ №7,1 устанавливается на кровле зданий с любым кровельным покрытием и углом наклона, применяются в аварийных системах вытяжной вентиляции для удаления дыма, газов и избыточного тепла при возникновении пожара или задымления. Предельная температура перемещаемой рабочей среды до +400°С (минимальная гарантированная работоспособность 2 часа, рабочее колесо из жаростойкой углеродистой стали) или +600°С (в течение часа, колесо изготовлено из жаростойкой нержавеющей стали).

Технические характеристики Вентиляторы крышные с факельным выбросом потока ВКРФ ДУ №7,1


Вентилятор Типоразмер двигателя Мощность двигателя Синхронная частота двигателя Минимальная производительность, м³/ч Максимальная производительность, м³/ч Максимальное статическое давление, Па при 20°C Масса, кг
ВКРФ №7,1 РВ6-ДУ 1,1/750 90LB8 1,1 750 5405 14200 273 222
ВКРФ №7,1 РВ9-ДУ 1,1/750 90LB8 1,1 750 5765 15100 300 225
ВКРФ №7,1 РВ6-ДУ 2,2/1000 100L6 2,2 1000 7431 18826 517 232
ВКРФ №7,1 РВ9-ДУ 3/1000 112MA6 3 1000 8139 21313 599 239
ВКРФ №7,1 РВ6-ДУ 7,5/1500 132S4 7,5 1500 11525 29196 1243 259
ВКРФ №7,1 РВ9-ДУ 11/1500 132M4 11 1500 12378 32414 1384 271


Аэродинамические характеристики крышного вентилятора ВКРФ ДУ №7,1

Крышный вентилятор ВКРФ ДУ №7,1

Габаритные и присоединительные размеры крышного вентилятора ВКРФ ДУ №7,1

Крышный вентилятор ВКРФ ДУ №7,1

Для улучшения качества выпускаемой продукции конструкторский отдел оставляет за собой право вносить изменения размеров и комплектации без уведомления

Схема крепления вентилятора к монтажному стакану

Крышный вентилятор ВКРФ ДУ №7,1

ВКРФ ДУ №8

Крышный вентилятор ВКРФ ДУ №8 устанавливается на кровле зданий с любым кровельным покрытием и углом наклона, применяются в аварийных системах вытяжной вентиляции для удаления дыма, газов и избыточного тепла при возникновении пожара или задымления. Предельная температура перемещаемой рабочей среды до +400°С (минимальная гарантированная работоспособность 2 часа, рабочее колесо из жаростойкой углеродистой стали) или +600°С (в течение часа, колесо изготовлено из жаростойкой нержавеющей стали).

Технические характеристики Вентиляторы крышные с факельным выбросом потока ВКРФ ДУ №8,0


Вентилятор Типоразмер двигателя Мощность двигателя Синхронная частота двигателя Минимальная производительность, м³/ч Максимальная производительность, м³/ч Максимальное статическое давление, Па при 20°C Масса, кг
ВКРФ №8 РВ6-ДУ 1,5/750 100L8 1,5 750 7845 19874 357 278
ВКРФ №8 РВ9-ДУ 2,2/750 112MA8 2,2 750 8611 22549 416 287
ВКРФ №8 РВ6-ДУ 4/1000 112MB6 4 1000 10915 27651 692 293
ВКРФ №8 РВ9-ДУ 5,5/1000 132S6 5,5 1000 11643 30489 760 306
ВКРФ №8 РВ6к-ДУ 11/1500 132M4 11 1500 16600 36520 1600 320
ВКРФ №8 РВ6-ДУ 15/1500 160S4 15 1500 16600 42053 1600 381
ВКРФ №8 РВ9-ДУ 18,5/1500 160M4 18,5 1500 17707 46369 1758 394


Аэродинамические характеристики крышного вентилятора ВКРФ ДУ №8

Крышный вентилятор ВКРФ ДУ №8,0

Габаритные и присоединительные размеры крышного вентилятора ВКРФ ДУ №8

Крышный вентилятор ВКРФ ДУ №8,0

Для улучшения качества выпускаемой продукции конструкторский отдел оставляет за собой право вносить изменения размеров и комплектации без уведомления

Схема крепления вентилятора к монтажному стакану

Крышный вентилятор ВКРФ ДУ №8,0

ВКРФ ДУ №9

Крышный вентилятор ВКРФ ДУ №9 устанавливается на кровле зданий с любым кровельным покрытием и углом наклона, применяются в аварийных системах вытяжной вентиляции для удаления дыма, газов и избыточного тепла при возникновении пожара или задымления. Предельная температура перемещаемой рабочей среды до +400°С (минимальная гарантированная работоспособность 2 часа, рабочее колесо из жаростойкой углеродистой стали) или +600°С (в течение часа, колесо изготовлено из жаростойкой нержавеющей стали).

Технические характеристики Вентиляторы крышные с факельным выбросом потока ВКРФ ДУ №9,0


Вентилятор Типоразмер двигателя Мощность двигателя Синхронная частота двигателя Минимальная производительность, м³/ч Максимальная производительность, м³/ч Максимальное статическое давление, Па при 20°C Масса, кг
ВКРФ №9 РВ6к-ДУ 2,2/750 112MA8 2,2 750 11494 25287 479 323
ВКРФ №9 РВ6-ДУ 3/750 112MB8 3 750 11494 29118 479 329
ВКРФ №9 РВ9-ДУ 4/750 132S8 4 750 12433 32559 541 342
ВКРФ №9 РВ6-ДУ 7,5/1000 132M6 7,5 1000 15703 39781 894 355
ВКРФ №9 РВ9-ДУ 11/1000 160S6 11 1000 16750 43864 982 412
ВКРФ №9 РВ6к-ДУ 22/1500 180S4 22 1500 23797 52354 2053 460
ВКРФ №9 РВ6-ДУ 30/1500 180M4 30 1500 23797 60286 2053 480
ВКРФ №9 РВ9-ДУ 37/1500 200M4 37 1500 25384 66474 2255 535


Аэродинамические характеристики крышного вентилятора ВКРФ ДУ №9

Крышный вентилятор ВКРФ ДУ №9,0

Габаритные и присоединительные размеры крышного вентилятора ВКРФ ДУ №9

Крышный вентилятор ВКРФ ДУ №9,0

Для улучшения качества выпускаемой продукции конструкторский отдел оставляет за собой право вносить изменения размеров и комплектации без уведомления

Схема крепления вентилятора к монтажному стакану

Крышный вентилятор ВКРФ ДУ №9,0

ВКРФ ДУ №10

Крышный вентилятор ВКРФ ДУ №10 устанавливается на кровле зданий с любым кровельным покрытием и углом наклона, применяются в аварийных системах вытяжной вентиляции для удаления дыма, газов и избыточного тепла при возникновении пожара или задымления. Предельная температура перемещаемой рабочей среды до +400°С (минимальная гарантированная работоспособность 2 часа, рабочее колесо из жаростойкой углеродистой стали) или +600°С (в течение часа, колесо изготовлено из жаростойкой нержавеющей стали).

Технические характеристики Вентиляторы крышные с факельным выбросом потока ВКРФ ДУ №10,0


Вентилятор Типоразмер двигателя Мощность двигателя Синхронная частота двигателя Минимальная производительность, м³/ч Максимальная производительность, м³/ч Максимальное статическое давление, Па при 20°C Масса, кг
ВКРФ №10 РВ6к-ДУ 4/750 132S8 4 750 15989 33043 608 417
    ВКРФ №10 РВ6-ДУ 5,5/750 132M8 5,5 750 15989 39439 608 427
    ВКРФ №10 РВ9-ДУ 7,5/750 160S8 7,5 750 21318 44236 612 485
    ВКРФ №10 РВ6к-ДУ 11/1000 160S6 11 1000 21540 44517 1103 487
    ВКРФ №10 РВ6-ДУ 15/1000 160M6 15 1000 21540 53133 1103 515
    ВКРФ №10 РВ9-ДУ 18,5/1000 180M6 18,5 1000 28721 59595 1111   545


Аэродинамические характеристики крышного вентилятора ВКРФ ДУ №10

Крышный вентилятор ВКРФ ДУ №10,0

Габаритные и присоединительные размеры крышного вентилятора ВКРФ ДУ №10

Крышный вентилятор ВКРФ ДУ №10,0

Для улучшения качества выпускаемой продукции конструкторский отдел оставляет за собой право вносить изменения размеров и комплектации без уведомления

Схема крепления вентилятора к монтажному стакану

Крышный вентилятор ВКРФ ДУ №10,0

ВКРФ ДУ №11,2

Крышный вентилятор ВКРФ ДУ №11,2 устанавливается на кровле зданий с любым кровельным покрытием и углом наклона, применяются в аварийных системах вытяжной вентиляции для удаления дыма, газов и избыточного тепла при возникновении пожара или задымления. Предельная температура перемещаемой рабочей среды до +400°С (минимальная гарантированная работоспособность 2 часа, рабочее колесо из жаростойкой углеродистой стали) или +600°С (в течение часа, колесо изготовлено из жаростойкой нержавеющей стали).

Технические характеристики Вентиляторы крышные с факельным выбросом потока ВКРФ ДУ №11,2


Вентилятор Типоразмер двигателя Мощность двигателя Синхронная частота двигателя Минимальная производительность, м³/ч Максимальная производительность, м³/ч Максимальное статическое давление, Па при 20°C Масса, кг
ВКРФ №11,2 РВ6-ДУ 11/750 160M8 11 750 22463 55409 763 590
ВКРФ №11,2 РВ9-ДУ 11/750 160M8 11 750 29951 62148 768 590
ВКРФ №11,2 РВ6к-ДУ 18,5/1000 180M6 18,5 1000 30263 62543 1384 647
ВКРФ №11,2 РВ6-ДУ 22/1000 200M6 22 1000 30263 74648 1384 690
ВКРФ №11,2 РВ9-ДУ 30/1000 200L6 30 1000 40350 83727 1394 725


Аэродинамические характеристики крышного вентилятора ВКРФ ДУ №11,2

Крышный вентилятор ВКРФ ДУ №11,2

Габаритные и присоединительные размеры крышного вентилятора ВКРФ ДУ №11,2

Крышный вентилятор ВКРФ ДУ №11,2

Для улучшения качества выпускаемой продукции конструкторский отдел оставляет за собой право вносить изменения размеров и комплектации без уведомления

Схема крепления вентилятора к монтажному стакану

Крышный вентилятор ВКРФ ДУ №11,2

ВКРФ ДУ №12,5

Крышный вентилятор ВКРФ ДУ №12,5 устанавливается на кровле зданий с любым кровельным покрытием и углом наклона, применяются в аварийных системах вытяжной вентиляции для удаления дыма, газов и избыточного тепла при возникновении пожара или задымления. Предельная температура перемещаемой рабочей среды до +400°С (минимальная гарантированная работоспособность 2 часа, рабочее колесо из жаростойкой углеродистой стали) или +600°С (в течение часа, колесо изготовлено из жаростойкой нержавеющей стали).

Технические характеристики Вентиляторы крышные с факельным выбросом потока ВКРФ ДУ №12,5


Вентилятор Типоразмер двигателя Мощность двигателя Синхронная частота двигателя Минимальная производительность, м³/ч Максимальная производительность, м³/ч Максимальное статическое давление, Па при 20°C Масса, кг
ВКРФ №12,5 РВ6к-ДУ 15/750 180M8 15 750 31662 65434 977 775
ВКРФ №12,5 РВ6-ДУ 18,5/750 200M8 18,5 750 31662 78099 977 835
ВКРФ №12,5 РВ9-ДУ 22/750 200L8 22 750 42216 87598 983 855
ВКРФ №12,5 РВ6к-ДУ 37/1000 225M6 37 1000 42505 87843 1760 925
ВКРФ №12,5 РВ6-ДУ 45/1000 250S6 45 1000 42505 104845 1760 1025
ВКРФ №12,5 РВ9-ДУ 55/1000 250M6 55 1000 56673 117597 1772 1045


Аэродинамические характеристики крышного вентилятора ВКРФ ДУ №12,5

Крышный вентилятор ВКРФ ДУ №12,5

Габаритные и присоединительные размеры крышного вентилятора ВКРФ ДУ №12,5

Крышный вентилятор ВКРФ ДУ №12,5

Для улучшения качества выпускаемой продукции конструкторский отдел оставляет за собой право вносить изменения размеров и комплектации без уведомления

Схема крепления вентилятора к монтажному стакану

Крышный вентилятор ВКРФ ДУ №12,5


Описание

Крышные вентиляторы дымоудаления ВКРФ ДУ

Крышные вентиляторы ВКРФ ДУ предназначены для работы в системах противодымной вентиляции, обеспечивая удаление дыма, газов и избыточного тепла из зданий при пожаре или задымлении. Они функционируют при низком давлении с односторонним всасыванием.

Особенности установки:

  • Монтаж на крышах плоской и скатной конструкции независимо от типа кровельного покрытия.
  • Работа без воздуховодов, вытягивание воздуха непосредственно из подкровельного пространства.
Рабочая среда
  • Загазованный и задымленный воздух.
  • Предельно допустимая концентрация пыли: до 100 мг/м³.
  • Температура перемещаемой среды:
    • до +400°C (минимальная гарантированная работоспособность 120 минут).
    • до +600°C (минимальная гарантированная работоспособность 90 минут).

Конструктивные особенности ВКРФ ДУ

  • Моноблочная конструкция, поставляется в собранном виде.
  • Монтажный стакан типа СТМ для удобства установки.
  • Корпус из оцинкованной стали, устойчивый к внешним воздействиям.
  • Рабочее колесо радиального типа:
    • 12 лопаток, загнутых в противоположную сторону от направления вращения.
    • Насаживается на вал электродвигателя с помощью осевой втулки.
  • Вертикальная компоновка электропривода.
  • Пирамидальный кожух для защиты от атмосферных осадков и солнечного излучения.
  • Вынесенная клеммная коробка для удобного подключения.
Режимы управления
  • Ручное включение оператором.
  • Автоматическое срабатывание по сигналу аварийных датчиков.

Условия эксплуатации

  • Категория размещения 1 (установка на открытом воздухе).
  • Температурный диапазон окружающей среды:
    • Умеренный климат: от -40°C до +40°C.
    • Тропический климат: от -10°C до +45°C.

Типоразмерный ряд ВКРФ ДУ

Серия включает 8 моделей, доступных в двух вариантах теплостойкости:

  • 400°C / 2 часа гарантированной работы.
  • 600°C / 1,5 часа гарантированной работы.

Крышные вентиляторы ВКРФ ДУ обеспечивают надежное дымоудаление в случае пожара, способствуя безопасной эвакуации людей и защите зданий.
