Вентиляторы дымоудаления ВКРм ДУ

Описание

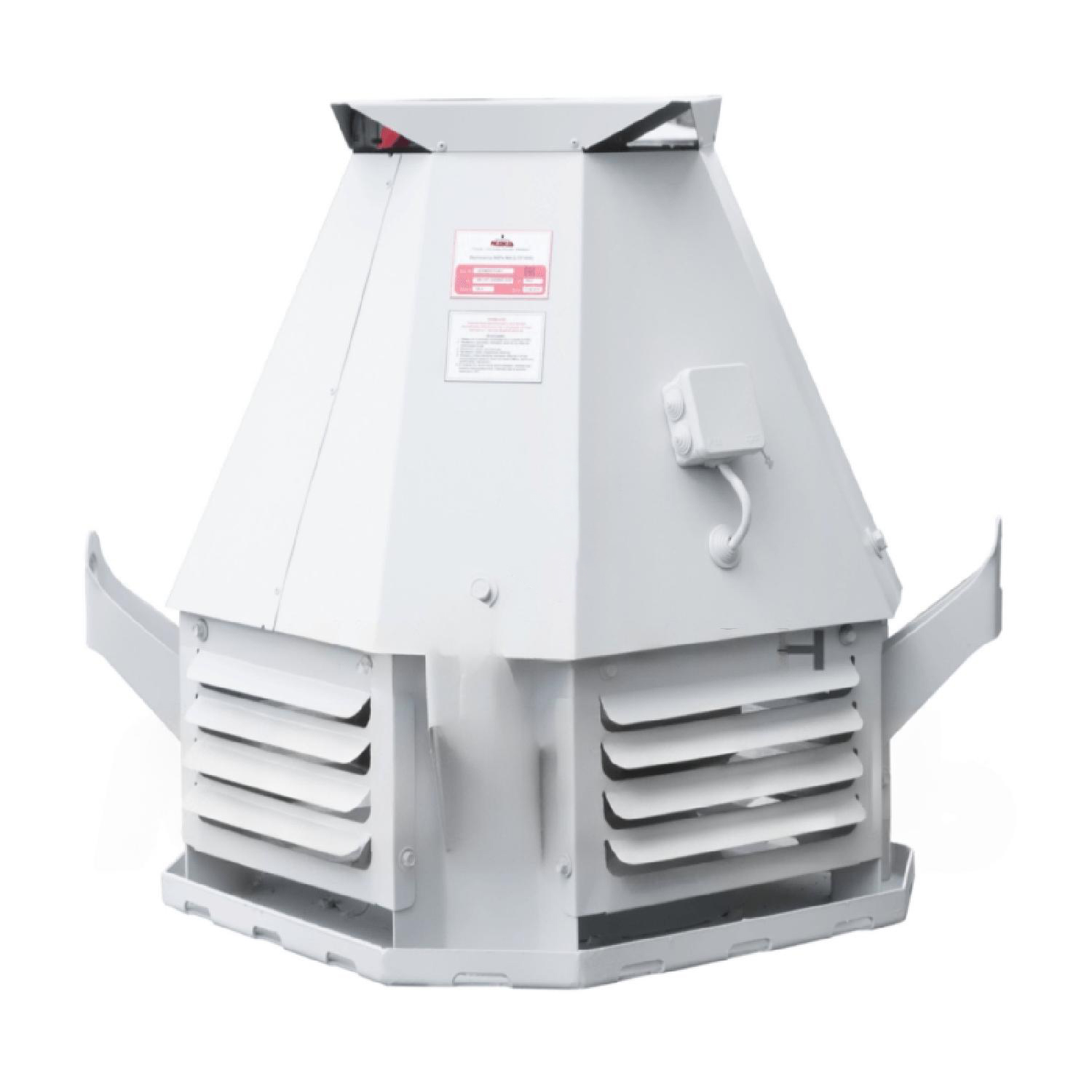

Вентиляторы дымоудаления ВКРм ДУ

Крышные вентиляторы ВКРм ДУ предназначены для эффективного удаления дыма, снижения температуры воздуха и предотвращения распространения огня в случае пожара. Их использование создает безопасные условия для эвакуации и работы спасательных служб, уменьшая риск ожогов и отравления угарным газом.

Вентиляторы ВКРм ДУ гарантируют бесперебойную работу в течение 2 часов при температуре перемещаемых газов до 400°С и 1 часа при 600°С. Это обеспечивает достаточное время для локализации и ликвидации возгорания при корректно функционирующей системе вытяжной вентиляции.

Конструкция и принцип работы

Основные элементы вентилятора ВКРм ДУ:

• Рабочее колесо с 12-13 загнутыми назад лопатками
• Асинхронный электродвигатель
• Опорная рама для крепления к вытяжной шахте
• Диффузор
• Колпак
• Защитное ограждение

Рабочее колесо вращается за счет асинхронного электродвигателя, установленного в вертикальном положении. Лопатки воздействуют на газовоздушную среду, направляя поток в нижнюю часть колеса, где он изменяет направление на радиальное. В межлопаточном пространстве создается избыточное давление, обеспечивающее выброс воздуха через боковые отверстия.

Для защиты двигателя от осадков и перегрева используется защитный кожух. Все компоненты вентилятора выполнены из стали с жаростойким покрытием, а рабочее колесо – из углеродистой стали.

Особенности эксплуатации

Вентиляторы ВКРм ДУ предназначены для работы в умеренном и тропическом климате при температуре окружающей среды от -40°С до +50°С. Рабочая среда должна быть невзрывоопасной, без агрессивных газов, токопроводящей пыли, волокнистых и липких примесей.

Модельный ряд включает различные мощности:

• ВКРм 4 ДУ – для небольших помещений
• ВКРм 8 ДУ – для средних объектов
• ВКРм 12,5 ДУ – для крупногабаритных зданий
• А также промежуточные модели с различной производительностью

Характеристики

Технические характеристики

Технические характеристики ВКРм ДУ при t=20С°.

Типо- размер венти- лятора	Испол- нение	Электродвигатель			Частота вращения раб. колеса nрк, мин-1		Произво- дительность, Q, м3/ч*	Стати- ческое давление Psv, Па*	Макс. потребля- емая мощность Nпотр., кВт*	Макс. стати- ческий КПД s, %	Масса не более, кг
		Устано- вочная мощ- ность, кВт	Час- тота, n, мин-1	Напря- жение, U, В
					Номин.	Maкс.
№3,15	1	0,18	860	380	860	1 000	0,50-1,65	86?0	0,04	64	29
		0,37	1 320	380	1 320	1 500	0,80-2,54	202?0	0,13		30
№4	1	0,37	900	380	900	1 000	1,17-3,54	150?0	0,14	64	55
		0,55	920	380	920	1 000	1,20-3,62	157?0	0,15		57
		0,75	930	380	930	1 000	1,21-3,66	160?0	0,15		60
		1,1	1 420	380	1 420	1 500	2,0-5,58	370?0	0,55		59
№5	1	0,75	920	380	920	1 000	2,25-7,13	261?0	0,28	68	70
		1,1	930	380	930	1 000	2,27-7,20	266?0	0,29		73
		2,2	1 420	380	1 420	1 500	3,5-11,0	622?0	1,66		79
№6,3	1	2,2	940	380	940	1 000	4,5-14,58	434?0	1,53	68	118
		5,5	1 440	380	1 440	1 440	7,0-22,34	1017?0	5,5		149
№8	1	3	710	380	710	750	7,5-22,55	399?0	2,18	68	203
		5,5	960	380	960	960	10-30,49	725?0	5,38		216
№10	1	5,5	715	380	715	715	13,75-20,37	604?783	5,5	68	340
		7,5	725	380	725	735	13,95-44,95	620?0	7,07		382
		15	970	380	970	1 000	18,75-60,1	1110?0	10,21		412
		18,5	980	380	980	1 000	18,94-60,7	1133?0	10,53		440
№12,5	1	4	370	380	370	400	13,75-44,8	253?0	2,78	68	580
		5,5	470	380	470	470	17,5-33,08 47,3-56,6	408?406 208?0	5,5		580
		18,5	735	380	735	735	27,5-41,57	1039?997	18,5		665
		22	735	380	735	735	27,5-88,95	997?0	21,8		685
	5	3	710	380	412	412	14,9-21,1	308?304	3	65,5	725
		4	715	380	415	415	15-50	313?0	3,99		740

Технические характеристики ВКРм ДУ при t=400С°.

Типо- размер венти- лятора	Испол- нение	Электродвигатель			Частота вращения раб. колеса nрк, мин-1		Произво- дительность, Q, м3/ч*	Стати- ческое давление Psv, Па*	Макс. потребля- емая мощность Nпотр., кВт*	Макс. стати- ческий КПД s, %	Масса не более, кг
		Устано- вочная мощ- ность, кВт	Час- тота, n, мин-1	Напря- жение, U, В
					Номин.	Maкс.
№3,15	1	0,18	860	380	860	1 000	0,50-1,65	37,5-0	0,015	64	29
		0,37	1 320	380	1 320	1 500	0,80-2,54	88-0	0,06		30
№4	1	0,37	900	380	900	1 000	1,17-3,54	65-0	0,063	64	55
		0,55	920	380	920	1 000	1,20-3,62	68-0	0,067		57
		0,75	930	380	930	1 000	1,21-3,66	69,5-0	0,069		60
		1,1	1 420	380	1 420	1 500	2,0-5,58	163-0	0,235		59
№5	1	0,75	920	380	920	1 000	2,25-7,13	114-0	0,18	68	70
		1,1	930	380	930	1 000	2,27-7,20	116,5-0	0,186		73
		2,2	1 420	380	1 420	1 500	3,5-11,0	271-0	0,73		79
№6,3	1	2,2	940	380	940	1 000	4,5-14,58	189-0	0,66	68	118
		5,5	1 440	380	1 440	1 440	7,0-22,34	443-0	2,2		149
№8	1	3	710	380	710	750	7,5-22,55	174-0	0,87	68	203
		5,5	960	380	960	960	10-30,49	318-0	2,37		216
№10	1	5,5	715	380	715	715	13,75-20,37	263-272	2,43	68	340
		7,5	725	380	725	735	13,95-44,95	270-0	3,02		382
		15	970	380	970	1 000	18,75-60,1	484-0	7,1		412
		18,5	980	380	980	1 000	18,94-60,7	494-0	7,3		440
№12,5	1	4	370	380	370	400	13,75-44,8	110-0	1,22	68	580
		5,5	470	380	470	470	17,5-33,08 47,3-56,6	177-176 90-0	2,4		580
		18,5	735	380	735	735	27,5-41,57	452-434	8,1		665
		22	735	380	735	735	27,5-88,95	434-0	9,5		685
	5	3	710	380	412	412	14,9-21,1	138-134	1,34	65,5	725
		4	715	380	415	415	15-50	136-0	1,76		740

Технические характеристики ВКРм ДУ при t=600С°.

Типо- размер венти- лятора	Испол- нение	Электродвигатель			Частота вращения раб. колеса nрк, мин-1		Произво- дительность, Q, м3/ч*	Стати- ческое давление Psv, Па*	Макс. потребля- емая мощность Nпотр., кВт*	Макс. стати- ческий КПД s, %	Масса не более, кг
		Устано- вочная мощ- ность, кВт	Час- тота, n, мин-1	Напря- жение, U, В
					Номин.	Maкс.
№3,15	1	0,18	860	380	860	1 000	0,50-1,65	29-0	0,012	64	29
		0,37	1 320	380	1 320	1 500	0,80-2,54	68-0	0,05		30
№4	1	0,37	900	380	900	1 000	1,17-3,54	51-0	0,049	64	55
		0,55	920	380	920	1 000	1,20-3,62	53-0	0,052		57
		0,75	930	380	930	1 000	1,21-3,66	54-0	0,054		60
		1,1	1 420	380	1 420	1 500	2,0-5,58	125-0	0,18		59
№5	1	0,75	920	380	920	1 000	2,25-7,13	88-0	0,153	68	70
		1,1	930	380	930	1 000	2,27-7,20	90-0	0,158		73
		2,2	1 420	380	1 420	1 500	3,5-11,0	209-0	0,53		79
№6,3	1	2,2	940	380	940	1 000	4,5-14,58	146-0	0,51	68	118
		5,5	1 440	380	1 440	1 440	7,0-22,34	341-0	1,65		149
№8	1	3	710	380	710	750	7,5-22,55	134-0	0,74	68	203
		5,5	960	380	960	960	10-30,49	245-0	1,83		216
№10	1	5,5	715	380	715	715	13,75-20,37	203-210	1,86	68	340
		7,5	725	380	725	735	13,95-44,95	209-0	2,35		382
		15	970	380	970	1 000	18,75-60,1	373-0	5,5		412
		18,5	980	380	980	1 000	18,94-60,7	381-0	5,7		440
№12,5	1	4	370	380	370	400	13,75-44,8	85-0	0,95	68	580
		5,5	470	380	470	470	17,5-33,08 47,3-56,6	137-136 70-0	1,87		580
		18,5	735	380	735	735	27,5-41,57	348-334	6,2		665
		22	735	380	735	735	27,5-88,95	334-0	7,3		685
	5	3	710	380	412	412	14,9-21,1	107-103	1,04	65,5	725
		4	715	380	415	415	15-50	105-0	1,36		740

*Характеристики приведены для номинальной частоты вращения и перемещаемой среды с параметрами: Pбар=760 мм рт. ст., t=20°С, t=400°С, t=600°С.

Аэродинамические характеристики

ВКРм №3,15 ДУ исп-1 (n=860мин-1)

ВКРм №3,15 ДУ исп-1 (n=1320мин-1)

ВКРм №4 ДУ исп-1 (n=920мин-1)

ВКРм №4 ДУ исп-1 (n=1420мин-1).

ВКРм №5 ДУ исп-1 (n=920мин-1)

ВКРм №5 ДУ исп-1 (n=1420мин-1)

ВКРм №6,3 ДУ исп-1 (n=940мин-1)

ВКРм №6,3 ДУ исп-1 (n=1440мин-1)

ВКРм №8 ДУ исп-1 (n=710мин-1)

ВКРм №8 ДУ исп-1 (n=960мин-1)

ВКРм №10 ДУ исп-1 (n=715мин-1)

ВКРм №10 ДУ исп-1 (n=970мин-1)

ВКРм №12,5 ДУ исп-1 (n=370мин-1)

ВКРм №12,5 ДУ исп-1 (n=470мин-1)

ВКРм №12,5 ДУ исп-1 (n=735мин-1)

ВКРм №12,5 ДУ исп-5 (n=415мин-1)

Акустические характеристики

Акустические характеристики вентиляторов типа ВКРм №3,15?12,5 ДУ

Типоразмер вентилятора	Частота, n, мин-1	Значение Lpi, дБ в окатвных полосах f, Гц								LpA, дБА
		63	125	250	500	1000	2000	4000	8000
№3,15	860	66	68	69	67	62	60	51	43	68
	1 320	74	76	77	75	70	68	59	51	76
№4	920	69	74	76	81	74	68	57	50	80
	1 420	78	83	85	90	84	77	66	59	89
№5	920	73	81	83	84	80	75	65	56	85
	1 420	83	92	94	94	90	86	76	67	96
№6,3	940	76	83	87	92	87	80	72	64	92
	1 440	86	94	97	102	98	90	83	75	102
№8	710	88	93	89	90	87	81	73	69	92
	960	96	101	98	99	95	89	81	77	100
№10	715	92	96	93	93	91	85	76	73	96
	970	100	105	101	102	98	93	84	81	104
№8	370	85	89	90	87	81	73	69	60	88
	415	88	92	93	90	84	76	72	63	91
	470	92	95	96	93	87	79	74	66	94
	735	96	99	100	99	97	87	79	75	104

ПРИМЕЧАНИЕ: Акустические характеристики измерены со стороны нагнетания при номинальном режиме работы вентилятора. На стороне всасывания уровни звуковой мощности на 3 дБ ниже уровня, приведенных в таблице.
На границах рабочего участка аэродинамические уровни звуковой мощности на 3 дБ выше уровня звуковой мощности, соответствующего номинальному режиму работы вентилятора.

Габаритные размеры

Рис. 1. Габаритные и присоединительные размеры ВКРм №3,15?10 ДУ исп-1.

Рис. 2. Габаритные и присоединительные размеры ВКРм №12,5 ДУ исп-1.

Рис. 3. Габаритные и присоединительные размеры ВКРм №12,5 ДУ исп-5.

Габаритные и присоединительные размеры вентиляторов крышных ВКРм №3,15 — 10 ДУ исп-1.

Типоразмер вентилятора	Размеры, мм										N
	D	D2	D3	d	d2	B	B2	B3	H	h
№3,15	500	345	290	12	М6	465	650	500	515	205	4
№4	595	430	380	16	М8	620	895	640	695	265	8
№5	595	490	430	16	М8	620	895	640	750	320	8
№6,3	772	660	595	16	М8	910	1 180	880	945	395	8
№8	1 072	850	770	16	М8	1 085	1 340	1 050	1 080	470	8
№10	1 272	1 040	920	18	М12	1 385	1 735	1 350	1 390	625	8
