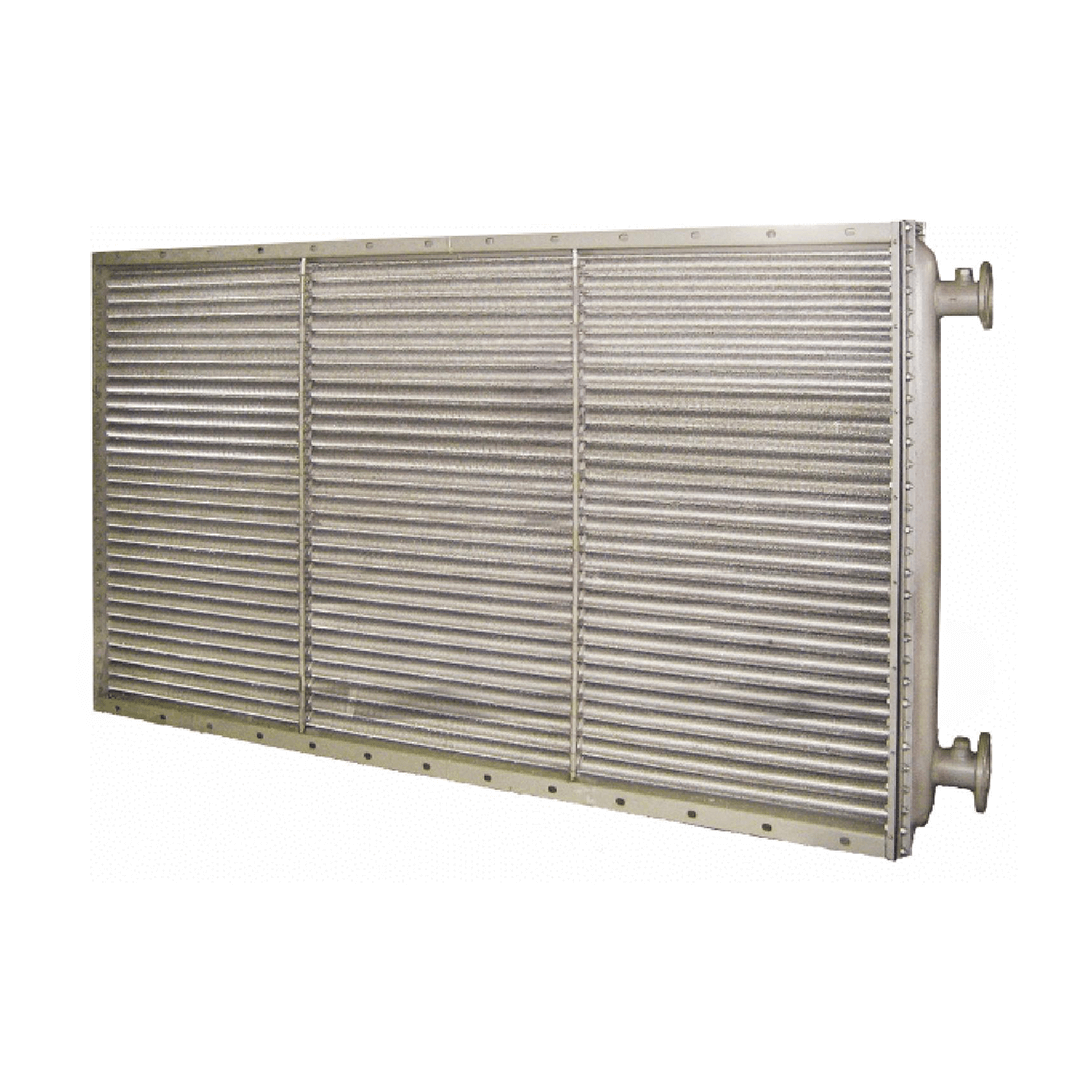

Теплообменники базовые ТБЗ

Теплообменники базовые ТБЗ

ТБЗ-10.XX.XX.16 УЗ

ТБЗ-15.XX.XX.16 УЗ ТБЗ-20.XX.XX.16 УЗ

ТБЗ-10.XX.XX.22 У3 ТБЗ-15.XX.XX.22 У3

ТБЗ-20.XX.XX.22 У3

Категория: Калориферы и воздухонагреватели
ПОЛУЧИТЬ КОНСУЛЬТАЦИЮ

Описание

Назначение
Базовые теплообменники предназначены для установки в составе центральных кондиционеров серии КТЦЗ с производительностью воздушного потока от 10 000 до 250 000 м³/ч. В качестве теплоносителя используется горячая или перегретая вода, соответствующая требованиям ГОСТ 20955-75, с температурой до 190 °C и рабочим давлением не более 1,2 МПа.

Конструкция и принцип работы
Теплообменник включает в себя теплоотдающие элементы, трубные решётки, крышки с патрубками и фланцевыми соединениями для подвода и отвода теплоносителя. Конструкция выполнена в многоходовом исполнении — циркуляция теплоносителя осуществляется через систему перегородок в крышке, что обеспечивает последовательное прохождение потока по секциям. Система циркуляции теплоносителя и воздуха реализована по перекрёстной схеме, что гарантирует эффективный теплообмен. Подключение к тепловой магистрали осуществляется с помощью фланцевого соединения.

Маркировка и обозначения
Пример условного обозначения: ТБЗ-10.15.02.22 УЗ, где:

  • ТБЗ — теплообменник базовый,
  • 10 — количество рядов труб,
  • 15 — типоразмер по высоте,
  • 02 — типоразмер по длине,
  • 22 (или 16) — диаметр несущей трубы.

Технические характеристики


Рис. 1. Габаритные и присоединительные размеры ТБЗ-…22.

Таб. 1. Технические характеристики. Габаритные и присоединительные размеры ТБЗ-…22.

Типоразмер теплообменника Произ-
водитель-
ность по воздуху, м³/ч		 Площадь поверх-
ности тепло-
обмена, м²		 Площадь фронталь-
ного сечения, м²		 Площадь сечения (среднее значение) для прохода тепло-
носителя, м²		 Число ходов по тепло-
носителю		 Размеры, мм Масса, кг, не более V, м³
A L H H1
ТБЗ-10.10.01.22 У3 от 10 000 до 250 000 14,7 0,826 0,00163 4 876 1 000 997 861 68 0,155
ТБЗ-10.10.02.22 У3 29,7 1,65 0,00163 4 1 703 1 827 997 861 103 0,283
ТБЗ-10.12.01.22 У3 18,5 1,03 0,00137 6 876 1 000 1 247 1 109 84 0,200
ТБЗ-10.12.02.22 У3 37,4 2,06 0,00137 6 1 703 1 827 1 247 1 109 128 0,365
ТБЗ-10.15.02.22 У3 45,1 2,48 0,00165 6 1 703 1 827 1 497 1 365 153 0,449
ТБЗ-10.20.02.22 У3 60,5 3,31 0,00166 8 1 703 1 827 1 997 1 869 202 0,615
ТБЗ-15.10.01.22 У3 21,1 0,826 0,00234 4 876 1 000 997 861 84 0,155
ТБЗ-15.10.02.22 У3 42,5 1,65 0,00234 4 1 703 1 827 997 861 135 0,283
ТБЗ-15.12.01.22 У3 27,3 1,03 0,00203 6 876 1 000 1 247 1 109 107 0,200
ТБЗ-15.12.02.22 У3 55,4 2,06 0,00203 6 1 703 1 827 1 247 1 109 172 0,365
ТБЗ-15.15.02.22 У3 65,6 2,48 0,00241 6 1 703 1 827 1 497 1 365 204 0,449
ТБЗ-15.20.02.22 У3 88,8 3,31 0,00244 8 1 703 1 827 1 997 1 869 271 0,615
ТБЗ-20.10.01.22 У3 29,2 0,826 0,00326 4 876 1 000 997 861 103 0,155
ТБЗ-20.10.02.22 У3 59,3 1,65 0,00326 4 1 703 1 827 997 861 172 0,283
ТБЗ-20.12.01.22 У3 36,9 1,03 0,00274 6 876 1 000 1 247 1 109 128 0,200
ТБЗ-20.12.02.22 У3 74,7 2,06 0,00274 6 1 703 1 827 1 247 1 109 215 0,365
ТБЗ-20.15.02.22 У3 90,1 2,48 0,00331 6 1 703 1 827 1 497 1 365 258 0,449
ТБЗ-20.20.02.22 У3 120,9 3,31 0,00331 8 1 703 1 827 1 997 1 869 344 0,615


Рис. 2. Габаритные и присоединительные размеры ТБЗ-…16.

Таб. 2. Технические характеристики. Габаритные и присоединительные размеры ТБЗ-…16.

Типоразмер теплообменника Произ-
водитель-
ность по воздуху, м³/ч		 Площадь поверх-
ности тепло-
обмена, м²		 Площадь фронталь-
ного сечения, м²		 Площадь сечения (среднее значение) для прохода тепло-
носителя, м²		 Число ходов по тепло-
носителю		 Размеры, мм Масса, кг, не более V, м³
A L H H1 H2
ТБЗ-10.10.01.16 У3 от 10 000 до 250 000 14,4 0,83 0,000531 4 876 980 997 869 1 075 65 0,190
ТБЗ-10.10.02.16 У3 29,1 1,65 0,000796 4 1 703 1 807 997 869 1 075 95 0,350
ТБЗ-10.12.01.16 У3 18,1 1,03 0,000663 6 876 980 1 247 1 119 1 325 76 0,234
ТБЗ-10.12.02.16 У3 36,4 2,06 0,000995 6 1 703 1 807 1 247 1 119 1 325 112 0,431
ТБЗ-10.15.02.16 У3 43,7 2,48 0,000119 6 1 703 1 807 1 497 1 369 1 575 127 0,512
ТБЗ-15.10.01.16 У3 23,5 0,83 0,000862 4 876 980 997 869 1 075 80 0,190
ТБЗ-15.10.02.16 У3 47,3 1,65 0,00129 4 1 703 1 807 997 869 1 075 118 0,350
ТБЗ-15.12.01.16 У3 29,5 1,03 0,00108 6 876 980 1 247 1 119 1 325 93 0,234
ТБЗ-15.12.02.16 У3 59,5 2,06 0,00163 6 1 703 1 807 1 247 1 119 1 325 140 0,431
ТБЗ-15.15.02.16 У3 71,6 2,48 0,00196 6 1 703 1 807 1 497 1 369 1 575 163 0,512
ТБЗ-20.10.01.16 У3 28,3 0,83 0,00104 4 876 1 000 997 869 1 075 86 0,194
ТБЗ-20.10.02.16 У3 57,1 1,65 0,00156 4 1 703 1 827 997 869 1 075 132 0,354
ТБЗ-20.12.01.16 У3 35,5 1,03 0,00131 6 876 1 000 1 247 1 119 1 325 105 0,239
ТБЗ-20.12.02.16 У3 71,6 2,06 0,00196 6 1 703 1 827 1 247 1 119 1 325 158 0,436
ТБЗ-20.15.02.16 У3 86,2 2,48 0,00236 6 1 703 1 827 1 497 1 369 1 575 194 0,518
