Насосы КМЛ и ЛМ - линейные моноблочные

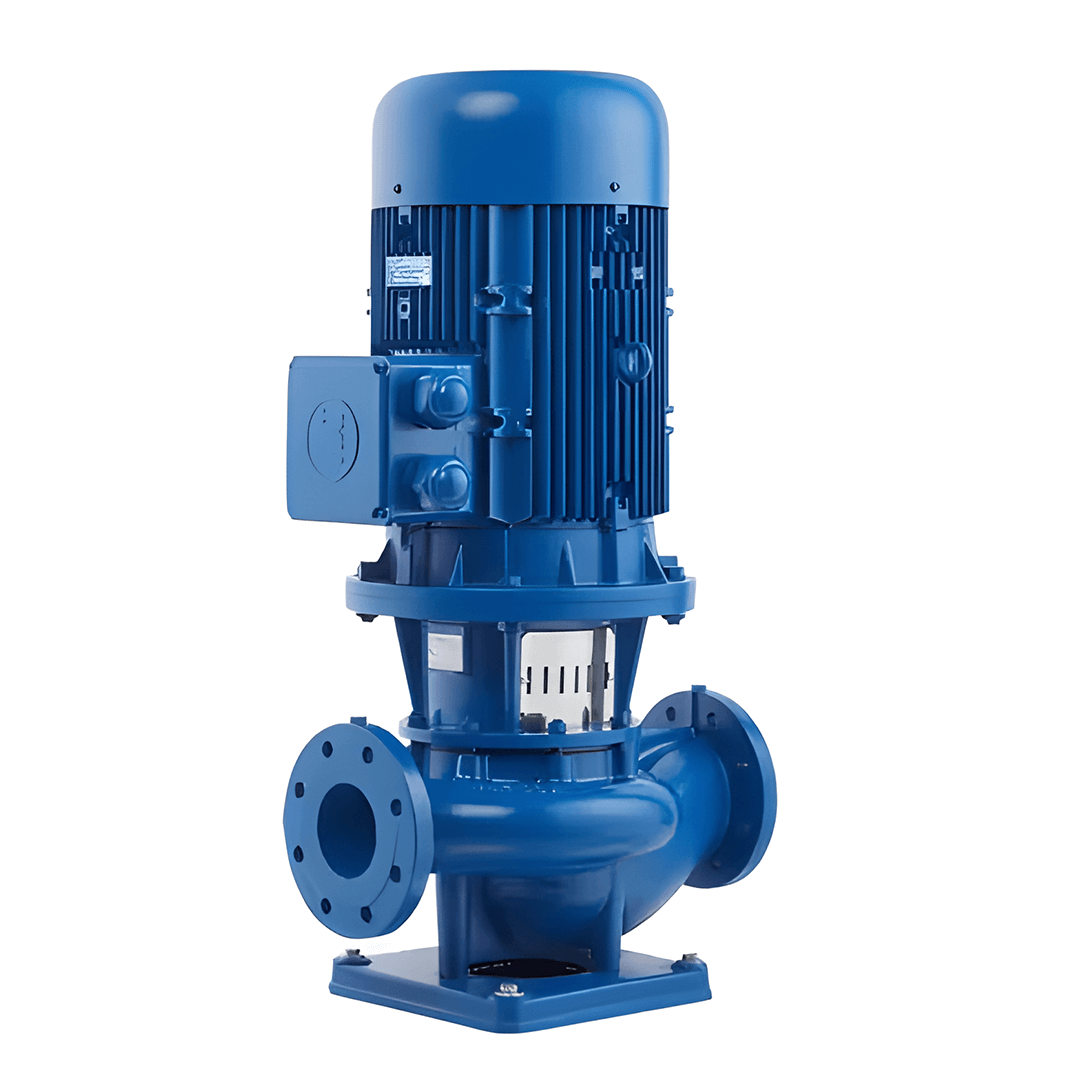

Насосы КМЛ и ЛМ — линейные моноблочные

Линейные (IN-LINE) насосы КМЛ и ЛМ предназначены для перекачивания воды и жидкостей, сходных с водой, в системах отопления, промышленности, сельском хозяйстве и ЖКХ.

Категория: Консольные насосы
ПОЛУЧИТЬ КОНСУЛЬТАЦИЮ

Описание

Центробежные моноблочные насосы КМЛ и ЛМ используются для циркуляции теплоносителя в системах отопления зданий, а также находят применение в различных отраслях промышленности и коммунального хозяйства. Подходят для перекачивания жидкостей с температурой от 0 до 105 °C (кратковременно до 120 °C) при входном давлении до 3,5 атм.

Конструктивные особенности:

  • Тип исполнения – консольные моноблочные линейные (IN-LINE) насосы.
  • Принцип работы – центробежные, лопастные, с закрытым рабочим колесом.
  • Расположение патрубков – всасывающий и напорный патрубки одинакового диаметра, находятся на одной оси.
  • Материалы – проточная часть выполнена из серого чугуна.
  • Допустимые механические примеси – до 0,15% по массе, размер частиц до 0,2 мм.
  • Монтаж – стандартное вертикальное исполнение, горизонтальная установка возможна по запросу.

Преимущества:

  • Универсальность применения – отопление, промышленность, ЖКХ, сельское хозяйство.
  • Высокая надежность и долговечность за счет прочных материалов.
  • Возможность работы с жидкостями, содержащими небольшое количество примесей.

Насосы КМЛ и ЛМ – это эффективное и надежное решение для систем тепло- и водоснабжения.

Характеристики

Типоразмер
насоса		 Подача
м³/час		 Напор
м		 Мощность, кВт Марка
эл/дв.		 КПД
%		 NPSH Масса
кг		 Об/мин
Насос
кВт		 Эл/дв.
кВт
КМЛ50-125/2-5 12,5 20 1,26 2,2 АИР80В2 65 2,5 42 2900
КМЛ50-125а/2-5 11,9 18 1,18 1,5 АИР80А2 38
КМЛ50-160/2-5 12.5 32 2,02 3 АИР90L2 56 2,5 56 2900
КМЛ50-160а/2-5 11,9 28,8 1,7 2,2 АИР80В2 52
КМЛ50-160б/2-5 10,6 23 1,14 1,5 АИР80А2 55 49
КМЛ50-200/2-5 12,5 50 3,54 5,5 АИР100L2 56 2,5 75 2900
КМЛ50-200а/2-5 11.8 45 3,07 4 АИР100S2 55 71
КМЛ50-200б/2-5 10.9 38 2,55 3 АИР90L2 64
КМЛ65-125/2-5 25 20 1,97 3 АИР90L2 71 2,5 60 2900
1КМЛ50-125/2-5
КМЛ65-125а/2-5 23,7 18 1,41 2,2 АИР80В2 52
1КМЛ50-125а/2-5
КМЛ65-160/2-5 25 32 3,35 5,5 АИР100L2 70 2,5 74 2900
1КМЛ50-160/2-5
КМЛ65-160а/2-5 23.8 28.9 2,83 4 АИР100S2 70
1КМЛ50-160а/2-5
КМЛ65-160б/2-5 22 25 2,33 3 АИР90L2 68 63
1КМЛ50-160б/2-5
КМЛ65-200/2-5 25 50 5,67 7,5 АИР112М2 62 2,5 96 2900
1КМЛ50-200/2-5
КМЛ65-200а/2-5 22,5 40,5 4,83 5,5 АИР100L2 92
1КМЛ50-200а/2-5
КМЛ65-200б/2-5 20 32 4 4 АИР100S2 61 88
1КМЛ50-200б/2-5
КМЛ80-125/2-5 50 20 3,63 5,5 АИР100L2 75 3,5 82 2900
1КМЛ65-125/2-5
КМЛ80-125а/2-5 47 17.7 2,83 4 АИР100S2 74 78
1КМЛ65-125а/2-5
КМЛ80-160/2-5 50 32 5,97 7,5 АИР112М2 77 3 96 2900
1КМЛ65-160/2-5
КМЛ80-160а/2-5 47 28,2 5,03 5,5 АИР100L2 75 92
1КМЛ65-160а/2-5
КМЛ80-160б/2-5 42.2 22.8 4,1 4 АИР100S2 88
1КМЛ65-160б/2-5
КМЛ80-200/2-5 50 50 9,87 15 АИР160S2 71 3 180 2900
1КМЛ65-200/2-5
КМЛ80-200а/2-5 46.8 44 8,37 11 АИР132М2 160
1КМЛ65-200а/2-5
КМЛ80-200б/2-5 42.5 38 6,9 7,5 АИР112М2 70 140
1КМЛ65-200б/2-5
КМЛ100-125/2-5 100 20 7 11 АИР132М2 81 5 160 2900
1КМЛ80-125/2-5
КМЛ100-125а/2-5 95 18 5,12 7,5 АИР112М2 140
1КМЛ80-125а/2-5
КМЛ100-160/2-5 100 32 11,2 15 АИР160S2 78 4,5 189 2900
1КМЛ80-160/2-5
КМЛ100-160а/2-5 93 28 9,16 11 АИР132М2 77 178
1КМЛ80-160а/2-5
КМЛ100-160б/2-5 83,5 22,3 7,63 7,5 АИР112М2 158
1КМЛ80-160б/2-5
КМЛ100-200/2-5 100 50 17,9 22 АИС180М2 77 4,8 255 2900
1КМЛ80-200/2-5
КМЛ100-200а/2-5 95 45 15,15 18,5 АИР160М2 223
1КМЛ80-200а/2-5
КМЛ100-200б/2-5 90 41 12,53 15 АИР160S2 75 202
1КМЛ80-200б/2-5
КМЛ125-160/2-5 160 32 17,9 22 АИС180М2 78 5 272 2900
КМЛ125-160а/2-5 150 28 15,1 18,5 АИР160М2 75 225
КМЛ125-160б/2-5 138 24 12,3 15 АИР160S2 73 205
КМЛ125-200/2-5 160 50 28,4 37 АИС200LB2 77 5 403 2900
КМЛ125-200а/2-5 150 44 23,7 30 АИР180М2 75 385
КМЛ125-200б/2-5 138 37.5 18,8 22 АИС180М2 75 328
КМЛ150-200/4-5 200 12.5 9 11 АИР132М4 83 3,5 226 1450
КМЛ150-200а/4-5 182 10,3 6,8 7,5 АИС132М4 82 220
КМЛ150-250/4-5 200 20 13,5 18,5 АИР160М4 81 3,5 297 1450
КМЛ150-250а/4-5 190 18 11,29 15 АИР160S4 80 277
КМЛ150-250б/4-5 173 14.9 9,15 11 АИС132М4 79 240
КМЛ150-315/4-5 200 32 22,08 30 АИР180М4 80 3,5 390 1450
КМЛ150-315а/4-5 189 29 18,78 22 АИС180L4 79 340
КМЛ150-315б/4-5 177 25 15,29 18,5 АИР160М4 320

Расшифровка марки насоса КМЛ50-125а/2-5 У3.1:

  • КМЛ — консольный моноблочный линейный;
  • 50 — диаметр входного патрубка;
  • 125 — номинальный диаметр рабочего колеса;
  • а — уменьшенный диаметр рабочего колеса;
  • /2 — 2900 об/мин. (/4 — 1450 об/мин);
  • 5 — торцовое уплотнение;
  • У3.1 — климатическое исполнение и категория размещения.

Размеры насосов КМЛ, ЛМ

Тип насоса L H* h c-b с1-b1 4-d Dn D11 D1 n-d1
КМЛ50-125 300 560 100 70×120 100×150 15 50 125 165 4×19
1КМЛ50-125 360 690 100 100×160 140×200 19
КМЛ50-160 320 590 100 80×130 120×170 15 50 125 165 4×19
1КМЛ50-160 440 765 105 100×160 140×200 19
КМЛ50-200 380 690 100 80×130 120×170 15 50 125 165 4×19
1КМЛ50-200 440 440 105 100×160 140×200 19
КМЛ50-250 460 945 110 100×160 140×200 19 50 125 165 4×19
КМЛ65-125 340 600 100 100×160 140×200 19 65 145 185 4×19
1КМЛ65-125 400 710 120 100×160 140×200
КМЛ65-160 360 690 100 100×160 140×200 19 65 145 185 4×19
1КМЛ65-160 440 785 125 100×160 140×200
КМЛ65-200 440 765 105 100×160 140×200 19 65 145 185 4×19
1КМЛ65-200 480 1005 125 100×160 140×200
КМЛ65-250 480 1010 120 100×180 140×220 19 65 145 185 4×19
КМЛ80-125 400 710 120 100×160 140×200 19 80 160 200 4×19
1КМЛ80-125 480 965 140 120×180 160×220
КМЛ80-160 440 785 125 100×160 140×200 19 80 160 200 4×19
1КМЛ80-160 520 1030 140 120×180 160×220
КМЛ80-200 480 1005 125 100×160 140×200 19 80 160 200 4×19
1КМЛ80-200 550 1070 150 120×180 160×220
КМЛ80-250 500 1050 130 120×180 160×220 19 80 160 200 4×19
КМЛ100-125 480 965 140 120×180 160×220 19 100 180 220 8×19
КМЛ100-160 520 1030 140 120×180 160×220 19 100 180 220 8×19
КМЛ100-200 550 1070 150 120×180 160×220 19 100 180 220 8×19
КМЛ100-250 550 1235 155 120×180 160×220 19 100 180 220 8×19
КМЛ125-125 580 1065 175 140×220 200×280 22 125 210 250 8×19
КМЛ125-160 580 1095 175 140×220 200×280 22 125 210 250 8×19
КМЛ125-200 600 1255 175 160×220 200×280 22 125 210 250 8×19
КМЛ125-250 620 1315 175 200×260 260×320 22 125 210 250 8×19
КМЛ150-160 610 1095 175 210×290 250×330 22 150 240 285 8×22
КМЛ150-200 650 1035 200 210×290 250×330 22 150 240 285 8×22
КМЛ150-250 710 1110 205 230×300 280×350 22 150 240 285 8×22
КМЛ150-315 750 1205 210 270×350 320×400 22 150 240 285 8×22
