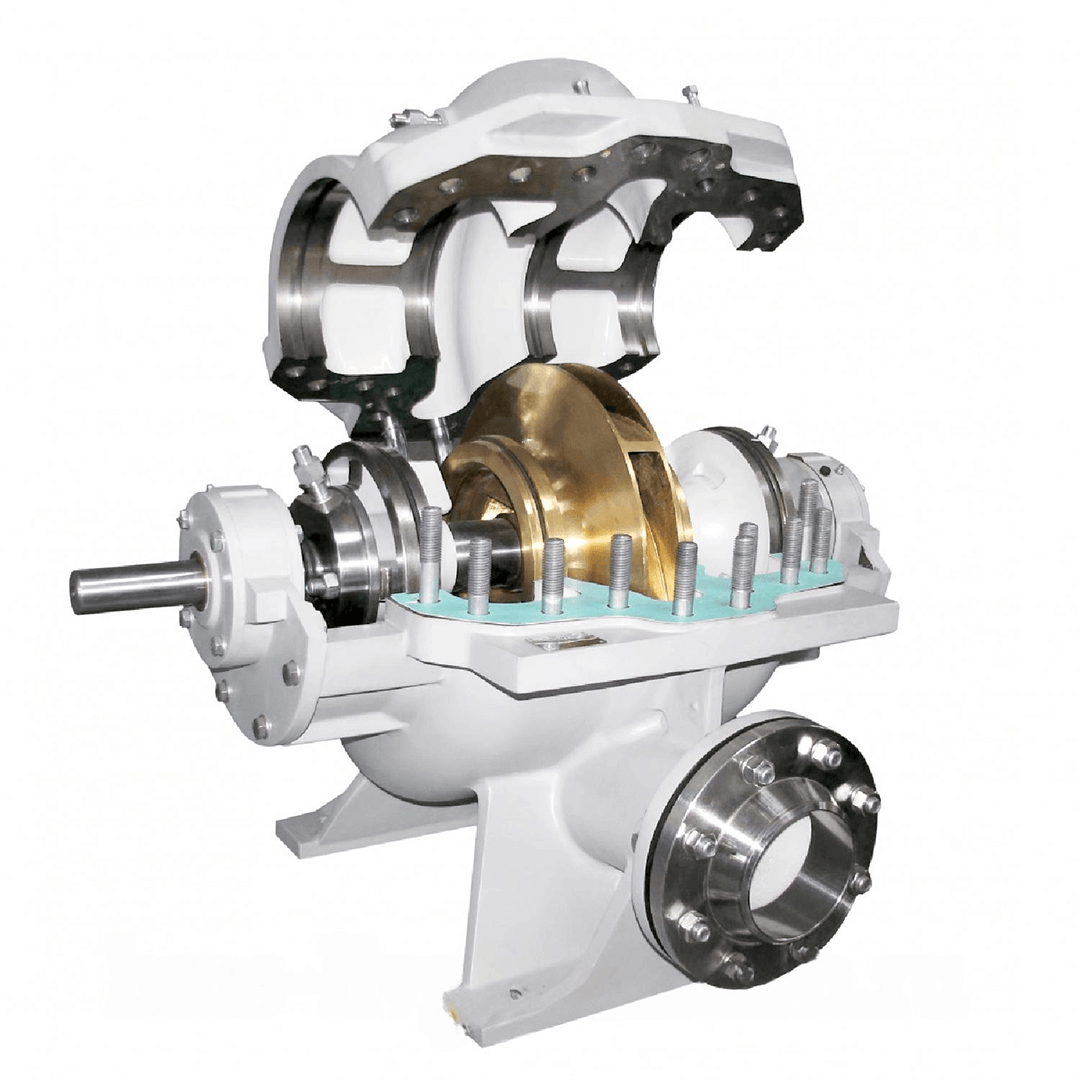

Насосы DeLium (ДеЛиум) нового поколения двухстороннего входа с горизонтальным разъёмом корпуса

Тип конструкции: насос с двусторонним входом.

Область применения: поверхностный водозабор, холодное и горячее водоснабжение, поддержание пластового давления, транспортировка нефти и нефтепродуктов, нефтепереработка, нефтехимия, химическая промышленность, металлургия, горнодобывающая отрасль.

Перекачиваемая среда: чистая, горячая и морская вода, нефть, масла, бензин, керосин, дизельное топливо, жидкости с нефтепродуктами, химически активные среды.

Категория: Насосы двухстороннего входа
ПОЛУЧИТЬ КОНСУЛЬТАЦИЮ

Описание

Насосы DeLium – надежность, эффективность, универсальность

Насосы серии DeLium – это современные центробежные насосы с двусторонним входом и горизонтальным разъемом корпуса. Они разработаны с учетом требований к энергоэффективности, надежности и долговечности.

Преимущества DeLium:
✔ Широкий модельный ряд (более 45 моделей)
✔ Высокая степень унификации узлов – сниженные затраты на обслуживание
✔ Возможность горизонтальной и вертикальной установки
✔ Рабочие колеса подбираются индивидуально под задачи заказчика
✔ Эффективная гидравлика, разработанная с использованием 3D-моделирования

Технические характеристики:

  • Производительность: от 80 до 10 000 м³/ч
  • Напор: от 5 до 200 м
  • Температура жидкости: от -60°С до +60°
  • Материалы корпуса: чугун, нержавеющая сталь, дуплекс
  • Уплотнения: сальниковые, торцовые, картриджного типа

Конструктивные особенности:

1. Всасывающий и напорный патрубки находятся на одной линии

2. Размеры фланцев выполнены согласно DIN/ANSI/ISO.

Размеры камер торцовых уплотнений соответствуют API 682 для возможности использования уплотнений различных производителей.

Конструкция насоса спроектирована с учетом возможности работы в районах с сейсмичностью до 9 баллов по шкале MSK-64.

Большой выбор материальных исполнений обеспечивает возможность применения насосов для всех отраслей промышленности.

В качестве привода могут быть использованы электродвигатель, бензиновый/дизельный двигатель, турбина.

Превосходная всасывающая способность, низкий NPSH.

Области применения:

  • Водоснабжение и водоотведение
  • Нефтегазовая и химическая промышленность
  • Энергетика
  • Сельское хозяйство
  • Судостроение и пожаротушение

Насосы DeLium соответствуют стандартам ГОСТ 31839-2012, могут использоваться в сейсмоактивных зонах и работать в экстремальных условиях. Возможна комплектация частотным преобразователем, датчиками вибрации и температуры.

Насосы Delium и агрегаты электронасосные на их основе предназначенные для перекачивания:

Перекачиваемая жидкость Параметры жидкости Материал корпуса и рабочего колеса Виды уплотнений
Вода и аналогичные жидкости
  • температура от + 1 до + 105 °С, до + 120 °С (опционально)
  • плотность до 1100кг/м3
  • вязкость до 60*10-6 м2/с (60сСт),
  • твердые включения по массе не более 0,2%, размером не более 0,2мм и микротвердостью не более 6,5 ГПа (650кгс/мм2)
  • чугун
  • высокопрочный чугун с шаровидным графитом
  • углеродистая сталь
  • нержавеющая сталь
  • сальниковое
  • одинарное торцовое
Нефть и нефтепродукты
  • температура от + 1 до + 105 °С
  • плотность от 700 до 1050 кг/м3
  • вязкость 300 сСт
  • твердые включения по массе не более 0,2%, размером не более 4мм и микротвердостью не более 6,5 ГПа (650кгс/мм2)
  • углеродистая сталь
  • нержавеющая сталь
  • дуплекс (коррозионностойкая сталь с 26% хрома)
  • одинарное торцовое
  • двойное торцовое картриджного типа
Химически активные жидкости
(морская вода, пластовая вода и пр.)
  • pH от 1 до 11
  • температура от + 1 до + 105 °С
  • механические примеси по массе до 0,2%, размером не более 0,2 мм и микротвердостью не более 6,5 ГПа (650кгс/мм2)
  • коррозионностойкий чугун
  • нержавеющая сталь
  • дуплекс (коррозионностойкая сталь с 26% хрома)
  • одинарное торцовое
  • двойное торцовое картриджного типа

Характеристики

Марки Подача (номин.), м³/ч Напор, м Мощность потребляемая насосом (макс.), кВт Частота вращения, об/мин КПД насоса, % Допускаемый кавитационный запас, м, не более
D125-250A
 305 18.8 20 1450 86 2.4
D125-250A-а
 270 15.2 15 1450 82.5 2.5
D125-250A-б
 240 11.8 11 1450 77 2.6
D125-250B
 275 18.2 17.5 1450 85 2.1
D125-250B-а
 250 14.7 13.5 1450 82 2.4
D125-250B-б
 220 11.4 9.5 1450 79 2.4
D125-320A
 350 34 41 1450 84 2.8
D125-320A-а
 310 27 29 1450 81 2.8
D125-320A-б
 275 20.5 21 1450 80 2.8
D125-320B
 320 33 41 1450 82 2.4
D125-320B-а
 300 27 33 1450 80.5 2.7
D125-320B-б
 275 21.5 24.5 1450 75.5 3.1
D125-400A
 340 51 66 1450 84 2.2
D125-400A-а
 295 38.3 42.5 1450 82 2.6
D125-400A-б
 245 27.5 28 1450 79 2.3
D125-400B
 330 45 56 1450 85 2.8
D125-400B-а
 290 34 39 1450 82.5 2.8
D125-400B-б
 245 24.4 24.5 1450 80 2.7
D125-480A
 420 78.5 126 1450 78 3.5
D125-480A-а
 375 63.5 95 1450 76 3.5
D125-480A-б
 330 50 68 1450 74 3.5
D125-480B
 390 67.5 102 1450 77.5 2.5
D125-480B-а
 350 54.5 73 1450 77 2.7
D125-480B-б
 300 43.5 52 1450 75.5 2.6
D150-290A
 425 24.7 39 1450 86 2.7
D150-290A-а
 400 19.5 29 1450 83.5 2.5
D150-290A-б
 325 14.7 19.5 1450 80 2.3
D150-290B
 400 24.3 36 1450 86 2.7
D150-290B-а
 335 19 26 1450 84.5 2.9
D150-290B-б
 310 14.5 18.5 1450 80 2.7
D150-380A
 545 49.5 102 1450 85 3.5
D150-380A-а
 475 38.5 73 1450 84 3.6
D150-380A-б
 405 28.5 48 1450 81 3.6
D150-380B
 525 45 84 1450 85 3.4
D150-380B-а
 475 35.5 60 1450 84 3.4
D150-380B-б
 420 27.5 43 1450 82.5 3.3
D150-450A
 495 65 115 1450 84 3
D150-450A-а
 445 52 84 1450 82 3
D150-450A-б
 390 40.5 60 1450 80.5 3
D150-450B
 460 56 92 1450 85 3.4
D150-450B-а
 410 45 68 1450 82.5 3.5
D150-450B-б
 360 34.7 48 1450 80 3.5
D150-560A
 640 108.5 288 1450 79.5 4
D150-560A-а
 570 87.5 205 1450 78.5 4
D150-560A-б
 515 68.5 155 1450 76.5 4
D150-560B
 560 87 196 1450 74 3.2
D150-560B-а
 510 71 145 1450 72.5 3.8
D150-560B-б
 450 55 108 1450 70.5 3.5
D200-340A
 735 33.2 85 1450 87 7
D200-340A-а
 655 26.2 63 1450 84 7
D200-340A-б
 570 19.7 42 1450 80 7.5
D200-340B
 680 33 80 1450 87 4
D200-340B-а
 590 26.2 57 1450 85 4
D200-340B-б
 520 19.7 40 1450 82 4
D200-450A
 970 70.5 278 1450 86 3.7
D200-450A-а
 880 56 205 1450 84 3.8
D200-450A-б
 730 44 155 1450 82 3.7
D200-450B
 900 60 190 1450 86.5 3.4
D200-450B-а
 790 47.5 135 1450 84.5 3.3
D200-450B-б
 725 36.5 96 1450 82.5 3.4
D200-500A
 680 79 195 1450 83 3.3
D200-500A-а
 605 61.5 135 1450 81 3.4
D200-500A-б
 510 46.2 88 1450 80 3.4
D200-500B
 700 72.5 197 1450 79.3 3.2
D200-500B-а
 625 58.5 145 1450 78.5 3.3
D200-500B-б
 550 46 102 1450 75.5 3.4
D200-560A
 930 99 375 1450 84 4
D200-560A-а
 835 81 270 1450 82.5 4
D200-560A-б
 750 66 192 1450 79.5 4.2
D200-560B
 1000 90 345 1450 77.5 4.2
D200-560B-а
 800 73.5 247 1450 75.5 4.2
D200-560B-б
 725 58.5 178 1450 73 4.2
D200-660A
 980 145 585 1450 80.5 6.8
D200-660A-а
 875 119 460 1450 79 6.7
D200-660A-б
 790 94.8 355 1450 74 7
D200-660B
 900 122 405 1450 80 4.8
D200-660B-а
 825 99 305 1450 78.5 5
D200-660B-б
 740 80 212 1450 76.5 5.2
D250-400A
 1175 46.3 192 1450 88 4.9
D250-400A-а
 1040 38.5 145 1450 85 4.8
D250-400A-б
 950 31 102 1450 82 4.8
D250-400B
 1075 45.3 177 1450 87 5.5
D250-400B-а
 970 37.5 138 1450 84 5.5
D250-400B-б
 850 30.5 104 1450 81 5
D250-510A
 1360 78.5 395 1450 84 6
D250-510A-а
 1230 64 297 1450 82.5 6.5
D250-510A-б
 1100 52 217 1450 79 7
D250-510B
 1250 82 385 1450 85.5 4.6
D250-510B-а
 1150 65 285 1450 84 4.6
D250-510B-б
 1050 51 195 1450 81.5 4.5
D250-630A
 1300 121 590 1450 81 5.3
D250-630A-а
 1200 97 435 1450 79.5 5.1
D250-630A-б
 1100 78 325 1450 77 4.9
D250-630B
 1205 113 518 1450 83 4.7
D250-630B-а
 1100 92 412 1450 79.5 5.1
D250-630B-б
 1000 74 308 1450 76 5.3
D300-340A
 1165 28 101 1450 86.5 4.9
D300-340A-а
 1015 21 69 1450 84 5
D300-340A-б
 850 15.5 47 1450 79 5
D300-340B
 1100 27.5 95 1450 85 4.5
D300-340B-а
 980 20.5 66 1450 82 4.6
D300-340B-б
 830 15 43 1450 79 4.8
D300-460A
 1790 64 398 1450 88 5.8
D300-460A-а
 1640 54.5 315 1450 85 6
D300-460A-б
 1500 46 234 1450 79 6
D300-460B
 1460 64.7 335 1450 88.5 5.5
D300-460B-а
 1335 53 254 1450 87 6
D300-460B-б
 1165 42.5 183 1450 84 5.7
D300-580A
 1860 105 715 1450 87 5
D300-580A-а
 1660 86 512 1450 86.5 5.2
D300-580A-б
 1500 69 348 1450 84 5.4
D300-580B
 1920 92 620 1450 87 6.5
D300-580B-а
 1700 72.5 435 1450 85 6.6
D300-580B-б
 148 55 305 1450 82.5 6.7
D300-720A
 1970 162 1180 1450 84 6.5
D300-720A-а
 1760 129 855 1450 82 6.6
D300-720A-б
 1560 100 605 1450 80 6.7
D300-720B
 2090 147.5 1095 1450 83 7.5
D300-720B-а
 1845 123.5 835 1450 81 6.8
D300-720B-б
 1620 102 645 1450 79 6.6
D350-390A
 1800 37 211 1450 87 6.6
D350-390A-а
 1620 30 168 1450 82.5 6.7
D350-390A-б
 1490 22 126 1450 77 7.5
D350-390B
 1740 36 199 1450 86.5 5.4
D350-390B-а
 1560 30.5 158 1450 82 5.8
D350-390B-б
 1420 25 124 1450 78 6.4
D350-450A
 2520 50.5 398 1450 88 6.7
D350-450A-а
 2300 40.5 315 1450 83 7
D350-450A-б
 2100 29.5 222 1450 81 7.5
D350-450B
 2430 47 368 1450 85 7.6
D350-450B-а
 2160 37.5 276 1450 81 7.7
D350-450B-б
 1880 29.5 192 1450 77 7.8
D350-530А
 2700 82.5 752 1450 89 7.2
D350-530А-а
 2420 63 548 1450 84 8
D350-530А-б
 2080 46.5 362 1450 80 8
D350-530В
 2410 80.5 670 1450 88.5 7.8
D350-530В-а
 2160 62 485 1450 86 8.2
D350-530В-б
 1820 46 307 1450 84 8

Условное обозначение

Например: DV 200-660-A-б-С/С-т-Е-УХЛ 3.1 ТУ 3631-426-00217975-2014 , где :

  • D — Delium — серия насосов
  • V — расположение вала: V — вертикальное, без обозначения — горизонтальное
  • 200 — номинальный диаметр выходного патрубка, мм
  • 660 — условный диаметр рабочего колеса, мм
  • А — исполнение ротора
  • б — подрезка колеса: без обозначения — основное колесо, а,б — индекс обточки рабочего колеса
  • С/С — исполнение по материалам корпус/колесо рабочее:
    Ч/Ч — Серый чугун / Серый чугун
    Ш/Ч — Шаровидный чугун / Серый чугун
    С/С — Сталь / Сталь
    Ч/Б — Серый чугун / Бронза
    Н/Б — Сталь нержавеющая / Бронза
    Н/Н — Сталь нержавеющая / Сталь нержавеющая
    Д/Д — Сталь дуплекс / Сталь дуплекс
  • т  — уплотнение вала:
    без обозначения — сальниковое
    т — Торцовое одинарное
    тс — Торцовое со вспомогательным
    тт — Торцовое двойное (по требованию заказчика)
  • Е — исполнение насоса (агрегата) предназначенного для работы во взрыво- и пожароопасных производствах
  • УХЛ 3.1 — климатическое исполнение и категория размещения (У2, Т2)

Обоснование безопасности "Насосы центробежные двустороннего входа типа DELIUM и агрегаты электронасосные на их основе"
