Виброизоляторы

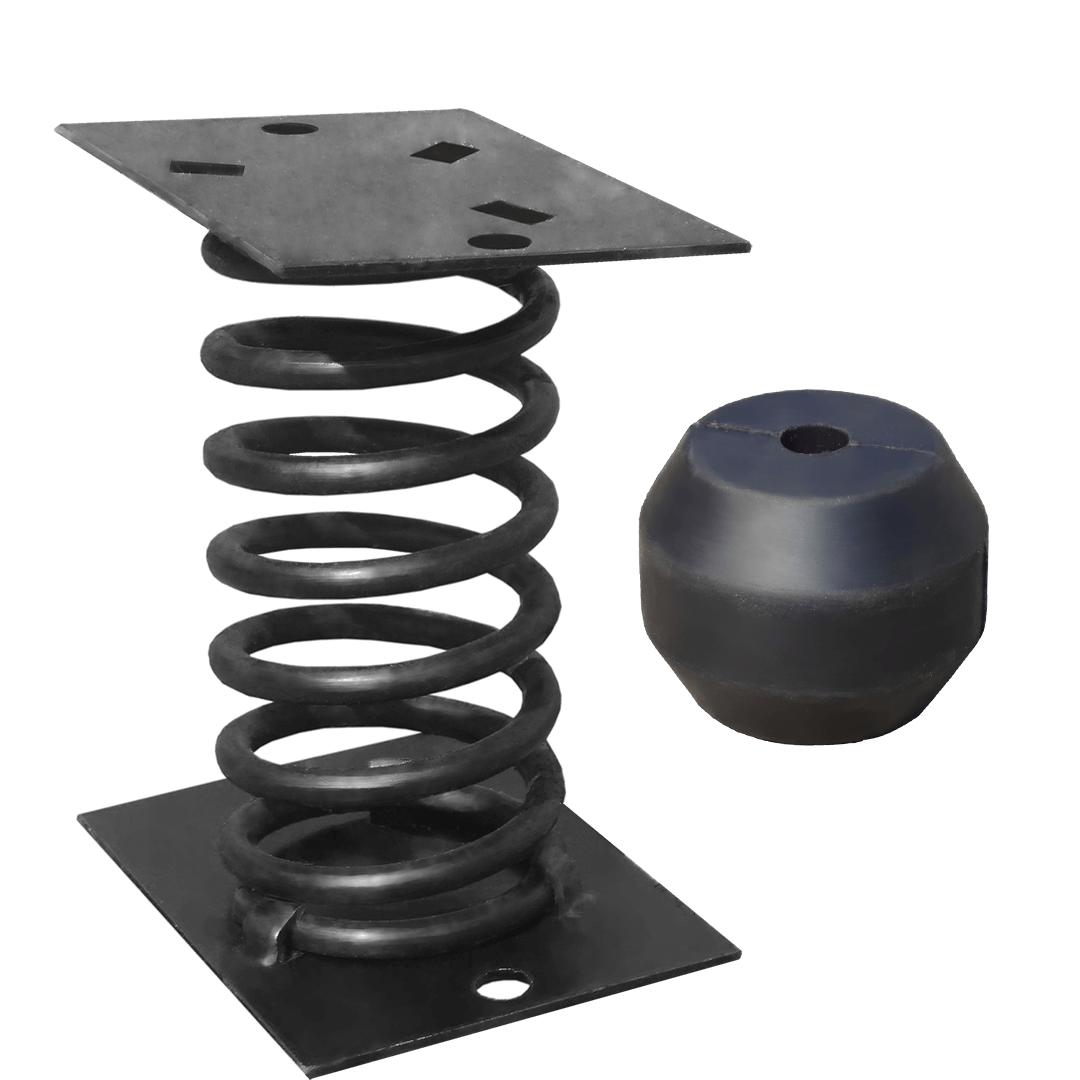

• Виброизоляторы ДО предназначены для снижения динамических нагрузок, передающихся от работающих радиальных вентиляторов и другого промышленного оборудования.

• Виброизоляторы ВР применяются при комплектации промышленных вентиляторов во взрывозащищённом исполнении. Изготавливаются из резиновой смеси марки 51-1562 по ТУ 105 1325-79.

Категория: Комплектующие
ПОЛУЧИТЬ КОНСУЛЬТАЦИЮ

Описание

Резиновые виброизоляторы сложной формы марки ВР предназначены для использования в качестве основных упругих элементов между подвижными и неподвижными частями оборудования, а также для эффективной виброизоляции различных машин и агрегатов. Конструктивно виброизолятор представляет собой резиновый бочонок с интегрированными виброгасителями, обеспечивающий снижение уровня динамических нагрузок, передаваемых от работающего оборудования.

Наиболее часто виброизоляторы ВР используются при комплектации вентиляционных установок во взрывозащищённом исполнении. Это обусловлено хорошими диэлектрическими свойствами резиновой смеси, применяемой при их изготовлении. Поставляются, как правило, без крепёжных элементов.

В вентиляторной промышленности виброизоляторы ВР применяются в качестве дополнительных компонентов конструкции с целью снижения механических и акустических вибраций, возникающих при работе электродвигателя и распространяющихся через вентилятор в окружающую среду. Подобные колебания могут негативно сказываться как на работе самого оборудования, так и на всей системе в целом.

Технические характеристики резиновых виброизоляторов марки ВР

Тип виброизо-лятора Вертикаль-ная жесткость, кН/м Высота в свободном состоянии, мм Деформация рабочая, мм Деформация предельная, мм Нагрузка рабочая, кН Нагрузка предельная, кН D, мм
ВР 201 25 80 8 12 0,25 0,4 78
ВР 202 50 80 8 12 0,5 0,8 70
ВР 203 100 80 8 12 1 1,6 60



Виброизоляторы марки ДО

Виброизоляторы ДО предназначены для уменьшения динамических усилий, передающихся от установленных вентиляторов и другого оборудования.
Примечание:
• Деформация (осадка пружины) под нагрузкой, отличающейся от указанной в таблице, изменяется пропорционально нагрузке.
• Для виброизоляторов всех типов общее число витков пружины равно 5,6.

Технические характеристики виброизоляторов марки ДО

Обозначение Нагрузка Р, Н Вертикальная жесткость, H/см Осадка пружины под нагрузкой, мм Число рабочих витков пружины Масса, кг
Рабочая (Рраб.) Предельная (Рпр.) Рраб. Рпр.
ДО-38 122 152 45 27 33,7 5,6 0,2
ДО-39 219 273 61 36 45 0,3
ДО-40 339 424 81 41,7 52 0,6
ДО-41 540 674 124 43,4 54 0,7
ДО-42 942 1177 165 57,2 72 1,3
ДО-43 1648 2060 294 56 70 1,8
ДО-44 2384 2979 357 66,5 83 2,7
ДО-45 3728 4660 445 84,5 106 6,5

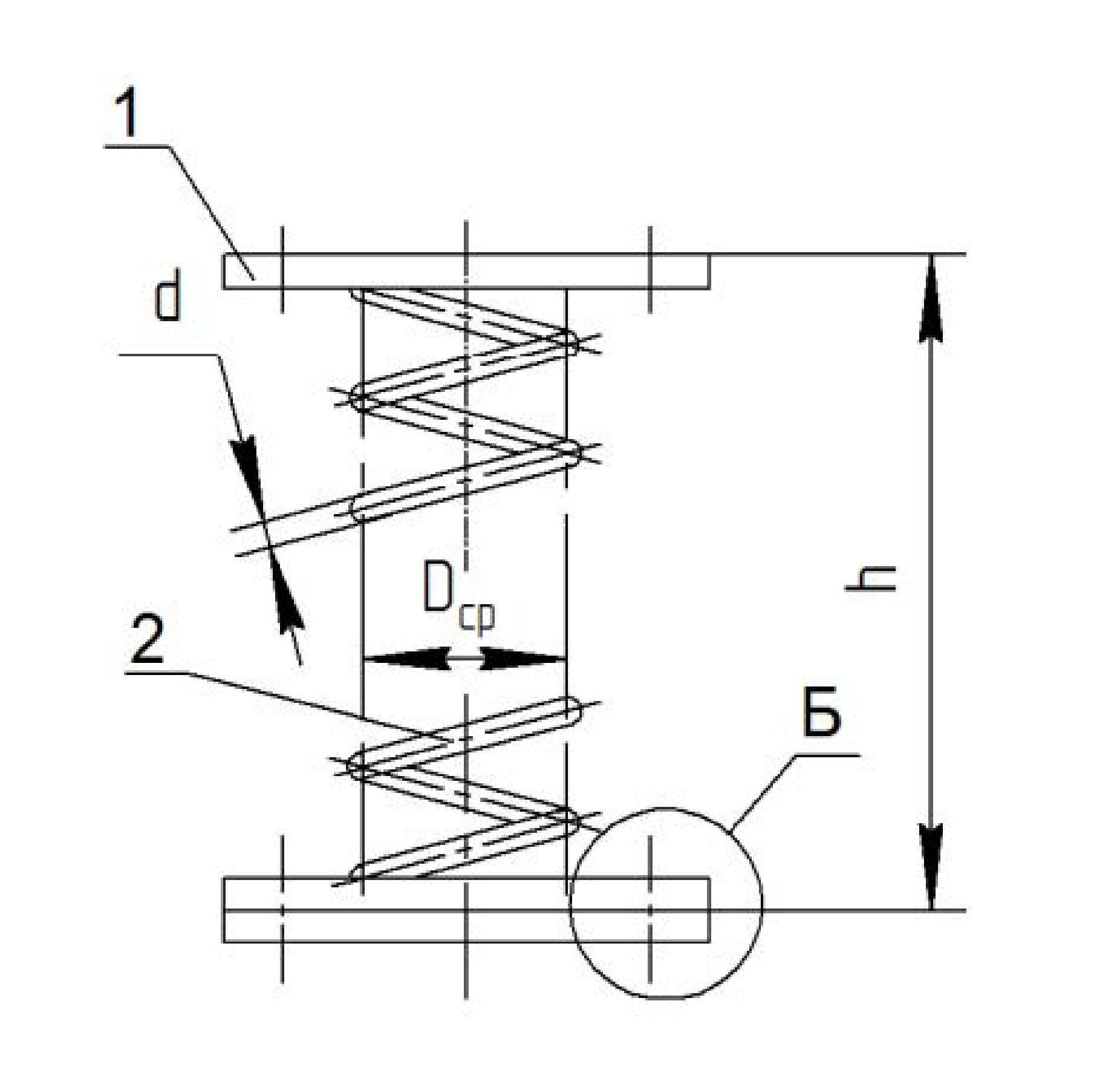

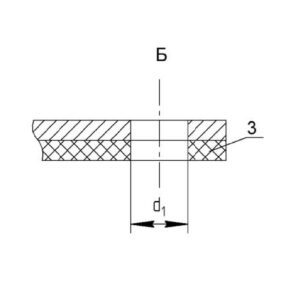

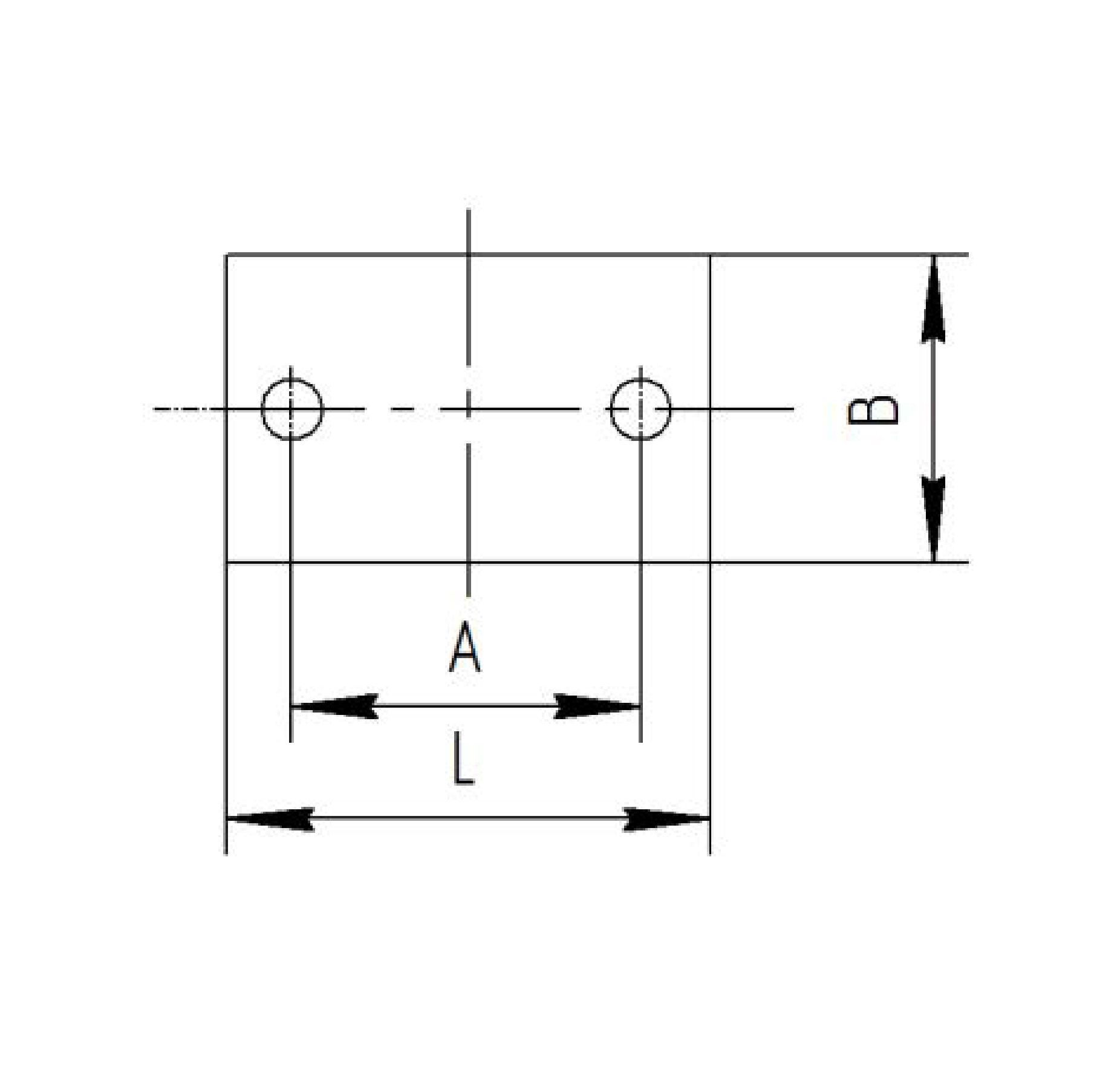

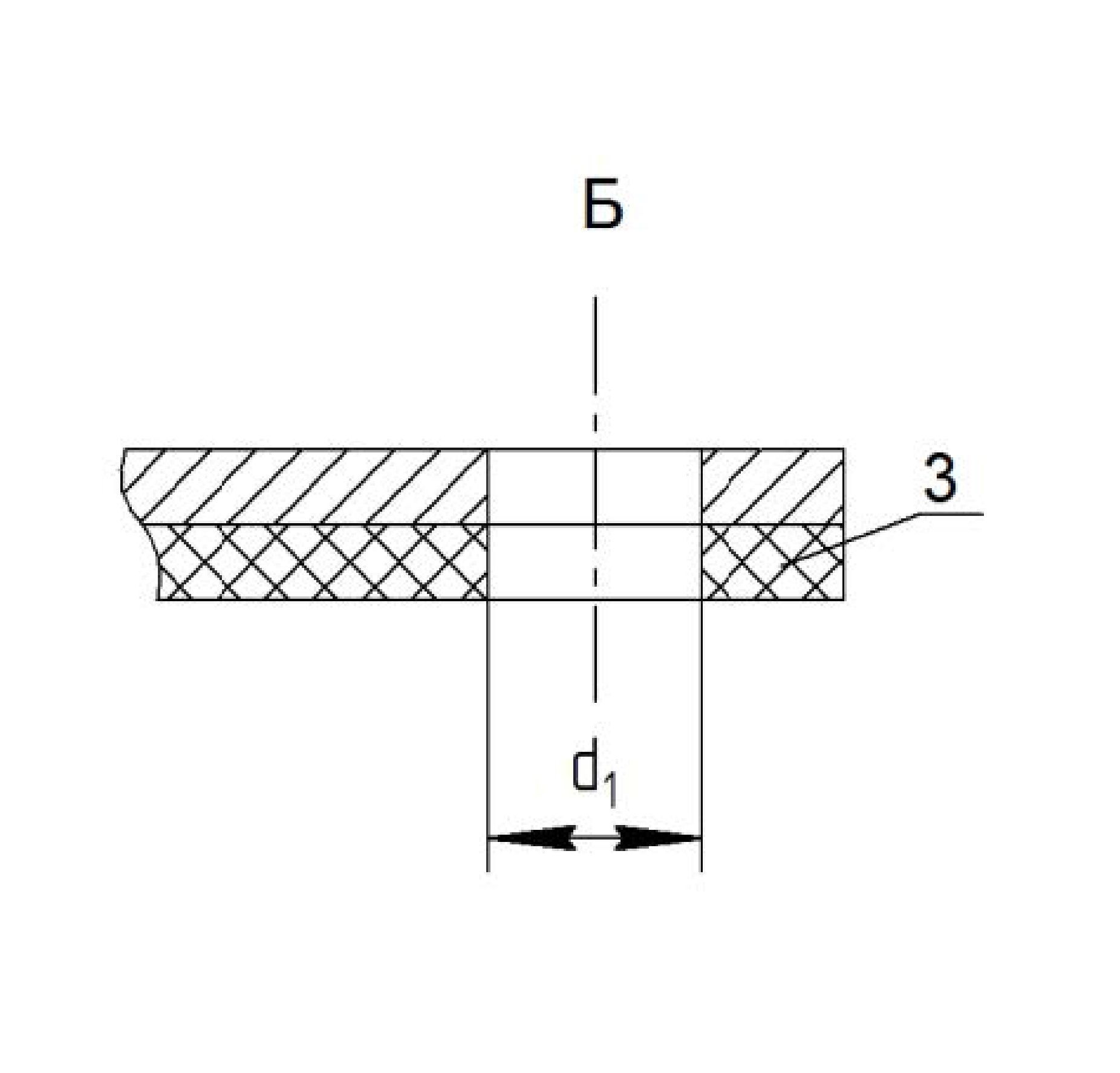

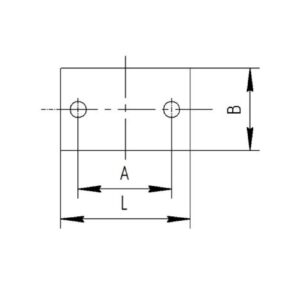

Габаритные и присоединительные размеры виброизолятора ДО

Габаритные и присоединительные размеры виброизолятора ДО

Обозначение Размеры, мм Масса, кг
L А В H* Dcp d d1
ДО-38 100 70 60 72 30 3 12 0,2
ДО-39 110 80 70 92,5 40 4 0,3
ДО-40 130 100 90 113 50 5 0,6
ДО-41 129 54 6 14 0,7
ДО-42 150 120 110 170 72 8 1,3
ДО-43 160 130 120 192 80 10 1,8
ДО-44 180 150 140 226 96 12 2,7
ДО-45 220 180 170 281 120 15 16 6,5
*  —  высота в свободном состоянии
