Вентиляторы осевые подпора воздуха ВКОПв 21-12

Типоразмеры

ВКОПв 21-12 №4,0

Технические характеристики Вентиляторы осевые подпора воздуха ВКОПв 21-12 №4,0

Мощность двигателя, кВт	Синхронная частота оборотов об/мин.	Номинальный рабочий ток, In при 380 В.	Максимальное полное давление, Па	Производительность, м³/ч.			Масса, кг
1,1	3000	2,61	501	4350	—	7000	25
1,5	3000	3,46	614	3990	—	7570	27
2,2	3000	4,85	616	5220	—	9340	30
3	3000	6,34	619	6340	—	10900	33



Аэродинамические характеристики осевого вентилятора подпора ВКОПв 21-12 №4

Габаритные и присоединительные размеры ВКОПв 21-12 №4

Для улучшения качества выпускаемой продукции конструкторский отдел оставляет за собой право вносить изменения размеров и комплектации без уведомления

Схема крепления вентилятора к монтажному стакану

ВКОПв 21-12 №4,5

Технические характеристики Вентиляторы осевые подпора воздуха ВКОПв 21-12 №4,5

Мощность двигателя, кВт	Синхронная частота оборотов об/мин.	Номинальный рабочий ток, In при 380 В.	Максимальное полное давление, Па	Производительность, м³/ч.			Масса, кг
1,1	3000	2,61	526	3430	—	9260	28
1,5	3000	3,46	519	5910	—	10700	30
2,2	3000	4,85	566	5920	—	11900	32
3	3000	6,34	808	7940	—	15946	36
4	3000	8,2	760	8538	—	14324	42
5,5	3000	11,1	815	9894	—	16076	52



Аэродинамические характеристики осевого вентилятора подпора ВКОПв 21-12 №4,5

Габаритные и присоединительные размеры ВКОПв 21-12 №4,5

Для улучшения качества выпускаемой продукции конструкторский отдел оставляет за собой право вносить изменения размеров и комплектации без уведомления

Схема крепления вентилятора к монтажному стакану

ВКОПв 21-12 №5,0

Технические характеристики Вентиляторы осевые подпора воздуха ВКОПв 21-12 №5,0

Мощность двигателя, кВт	Синхронная частота оборотов об/мин.	Номинальный рабочий ток, In при 380 В.	Максимальное полное давление, Па	Производительность, м³/ч.			Масса, кг
1,1	3000	2,61	490	4900	—	10500	25
1,5	3000	3,46	606	4490	—	12600	28
2,2	3000	4,85	605	6830	—	14300	32
3	3000	6,34	624	7836	—	16700	36
4	3000	8,2	893	9980	—	16700	47
5,5	3000	11,1	917	9920	—	18900	51
7,5	3000	14,9	1034	12575	—	19387	74



Аэродинамические характеристики осевого вентилятора подпора ВКОПв 21-12 №5

Габаритные и присоединительные размеры осевого вентилятора подпора ВКОПв 21-12 №5

Для улучшения качества выпускаемой продукции конструкторский отдел оставляет за собой право вносить изменения размеров и комплектации без уведомления

Схема крепления вентилятора к монтажному стакану

ВКОПв 21-12 №5,6

Технические характеристики Вентиляторы осевые подпора воздуха ВКОПв 21-12 №5,6

Мощность двигателя, кВт	Синхронная частота оборотов об/мин.	Номинальный рабочий ток, In при 380 В.	Максимальное полное давление, Па	Производительность, м³/ч.			Масса, кг
1,5	3000	3,46	558	6110	—	13900	31
2,2	3000	4,85	659	7040	—	17200	35
3	3000	6,34	758	6820	—	19900	40
4	3000	8,2	738	8050	—	22100	50
5,5	3000	11,1	693	11200	—	24200	54
7,5	3000	14,9	681	13700	—	26000	66



Аэродинамические характеристики осевого вентилятора подпора ВКОПв 21-12 №5,6

Габаритные и присоединительные размеры осевого вентилятора подпора ВКОПв 21-12 №5,6

Для улучшения качества выпускаемой продукции конструкторский отдел оставляет за собой право вносить изменения размеров и комплектации без уведомления

Схема крепления вентилятора к монтажному стакану



ВКОПв 21-12 №6,3

Технические характеристики Вентиляторы осевые подпора воздуха ВКОПв 21-12 №6,3

Мощность двигателя, кВт	Синхронная частота оборотов об/мин.	Номинальный рабочий ток, In при 380 В.	Максимальное полное давление, Па	Производительность, м³/ч.			Масса, кг
2,2	3000	4,85	603	6440	—	18100	37
3	3000	6,34	682	8750	—	22400	42
4	3000	8,2	736	10100	—	26300	52
5,5	3000	11,1	833	9960	—	29200	56
7,5	3000	14,9	1160	10000	—	28500	68
11	3000	21,2	1420	11200	—	35400	98
15	3000	28,8	1390	21700	—	40300	173
18,5	3000	34,7	1630	21300	—	41200	196



Аэродинамические характеристики осевого вентилятора подпора ВКОПв 21-12 №6,3

Габаритные и присоединительные размеры осевого вентилятора подпора ВКОПв 21-12 №6,3

Для улучшения качества выпускаемой продукции конструкторский отдел оставляет за собой право вносить изменения размеров и комплектации без уведомления

Схема крепления вентилятора к монтажному стакану

ВКОПв 21-12 №7,1

Технические характеристики Вентиляторы осевые подпора воздуха ВКОПв 21-12 №7,1

Мощность двигателя, кВт	Синхронная частота оборотов об/мин.	Номинальный рабочий ток, In при 380 В.	Максимальное полное давление, Па	Производительность, м³/ч.			Масса, кг
3	3000	6,34	695	9840	—	2500	44
4	3000	8,2	692	13242	—	29197	55
5,5	3000	11,1	810	11371	—	34960	59
7,5	3000	14,9	850	15077	—	39911	71
11	3000	21,2	1300	18200	—	39600	101
15	3000	28,8	1360	21700	—	45600	179
18,5	3000	34,7	1460	24900	—	49800	202
22	3000	41	1716	23084	—	51811	231
30	3000	55,4	1849	31592	—	62407	264



Аэродинамические характеристики осевого вентилятора подпора ВКОПв 21-12 №7,1

Габаритные и присоединительные размеры осевого вентилятора подпора ВКОПв 21-12 №7,1

Для улучшения качества выпускаемой продукции конструкторский отдел оставляет за собой право вносить изменения размеров и комплектации без уведомления

Схема крепления вентилятора к монтажному стакану

ВКОПв 21-12 №8,0

Технические характеристики Вентиляторы осевые подпора воздуха ВКОПв 21-12 №8,0

Мощность двигателя, кВт	Синхронная частота оборотов об/мин.	Номинальный рабочий ток, In при 380 В.	Максимальное полное давление, Па	Производительность, м³/ч.			Масса, кг
2,2	1500	5,16	366	11400	—	27700	60
3	1500	6,7	364	14900	—	32400	62
4	1500	8,8	475	12900	—	32300	63
5,5	1500	11,7	485	15200	—	37500	104
7,5	1500	15,6	516	20100	—	42600	112
11	1500	22,5	632	22300	—	47600	117
15	1500	30,1	672	25800	—	44700	218
7,5	3000	14,9	1170	13500	—	32500	82
11	3000	21,2	1500	14900	—	42100	112
15	3000	28,8	1590	17200	—	53000	202
18,5	3000	34,7	1580	22400	—	55400	224
22	3000	41	1600	24600	—	62700	253
30	3000	55,4	1660	29500	—	72600	286



Аэродинамические характеристики осевого вентилятора подпора ВКОПв 21-12 №8

Габаритные и присоединительные размеры осевого вентилятора подпора ВКОПв 21-12 №8

Для улучшения качества выпускаемой продукции конструкторский отдел оставляет за собой право вносить изменения размеров и комплектации без уведомления

Схема крепления вентилятора к монтажному стакану

ВКОПв 21-12 №9,0

Технические характеристики Вентиляторы осевые подпора воздуха ВКОПв 21-12 №9,0

Мощность двигателя, кВт	Синхронная частота оборотов об/мин.	Номинальный рабочий ток, In при 380 В.	Максимальное полное давление, Па	Производительность, м³/ч.			Масса, кг
4	1500	8,8	404	20623	—	39037	74
5,5	1500	11,7	450	26853	—	47643	109
7,5	1500	15,6	550	25250	—	49051	117
11	1500	22,5	614	36352	—	55898	122
15	1500	30,1	562	35467	—	61852	228
18,5	1500	36,5	683	39939	—	64926	243



Аэродинамические характеристики осевого вентилятора подпора ВКОПв 21-12 №9

Габаритные и присоединительные размеры осевого вентилятора подпора ВКОПв 21-12 №9

Для улучшения качества выпускаемой продукции конструкторский отдел оставляет за собой право вносить изменения размеров и комплектации без уведомления

Схема крепления вентилятора к монтажному стакану

ВКОПв 21-12 №10,0

Технические характеристики Вентиляторы осевые подпора воздуха ВКОПв 21-12 №10,0

Мощность двигателя, кВт	Синхронная частота оборотов об/мин.	Номинальный рабочий ток, In при 380 В.	Максимальное полное давление, Па	Производительность, м³/ч.			Масса, кг
4	1500	8,8	401	22400	—	44100	81
5,5	1500	11,7	508	22930	—	51590	117
7,5	1500	15,6	615	24000	—	56400	125
11	1500	22,5	671	26831	—	64441	133
15	1500	30,1	643	37571	—	74130	250
18,5	1500	36,5	639	45780	—	82001	266
22	1500	43,2	740	43865	—	77317	278
30	1500	57,5	780	51806	—	86378	305



Аэродинамические характеристики осевого вентилятора подпора ВКОПв 21-12 №10

Габаритные и присоединительные размеры осевого вентилятора подпора ВКОПв 21-12 №10

Для улучшения качества выпускаемой продукции конструкторский отдел оставляет за собой право вносить изменения размеров и комплектации без уведомления

Схема крепления вентилятора к монтажному стакану

ВКОПв 21-12 №11,2

Технические характеристики Вентиляторы осевые подпора воздуха ВКОПв 21-12 №11,2

Мощность двигателя, кВт	Синхронная частота оборотов об/мин.	Номинальный рабочий ток, In при 380 В.	Максимальное полное давление, Па	Производительность, м³/ч.			Масса, кг
5,5	1500	11,7	446	25200	—	57000	120
7,5	1500	15,6	480	27300	—	63400	127
11	1500	22,5	731	23177	—	64808	132
15	1500	30,1	820	35170	—	72450	250
18,5	1500	36,5	798	42864	—	80123	266
22	1500	43,2	821	55282	—	87980	290
30	1500	57,5	854	44300	—	98800	317
37	1500	69,9	887	50200	—	113000	376



Аэродинамические характеристики осевого вентилятора подпора ВКОПв 21-12 №11,2

Габаритные и присоединительные размеры осевого вентилятора подпора ВКОПв 21-12 №11,2

Для улучшения качества выпускаемой продукции конструкторский отдел оставляет за собой право вносить изменения размеров и комплектации без уведомления

Схема крепления вентилятора к монтажному стакану

ВКОПв 21-12 №12,5

Технические характеристики Вентиляторы осевые подпора воздуха ВКОПв 21-12 №12,5

Мощность двигателя, кВт	Синхронная частота оборотов об/мин.	Номинальный рабочий ток, In при 380 В.	Максимальное полное давление, Па	Производительность, м³/ч.			Масса, кг
4	1000	9,8	334	19661	—	54374	149
5,5	1000	12,9	323	25129	—	60139	168
7,5	1000	17,2	323	34700	—	69800	178
11	1000	24,2	487	29700	—	73800	264
15	1000	32,2	509	47067	—	92876	285
18,5	1000	38,3	508	50200	—	102000	333
11	1500	22,5	740	24729	—	74596	265
15	1500	30,1	708	35286	—	82694	270
18,5	1500	36,5	741	38908	—	91678	280
22	1500	43,2	741	47653	—	100229	305
30	1500	57,5	1010	43800	—	111000	335
37	1500	69,9	1100	49700	—	112000	400
45	1500	87	1091	60272	—	123813	430



Аэродинамические характеристики осевого вентилятора подпора ВКОПв 21-12 №12,5

Габаритные и присоединительные размеры осевого вентилятора подпора ВКОПв 21-12 №12,5

Для улучшения качества выпускаемой продукции конструкторский отдел оставляет за собой право вносить изменения размеров и комплектации без уведомления

Схема крепления вентилятора к монтажному стакану

Описание

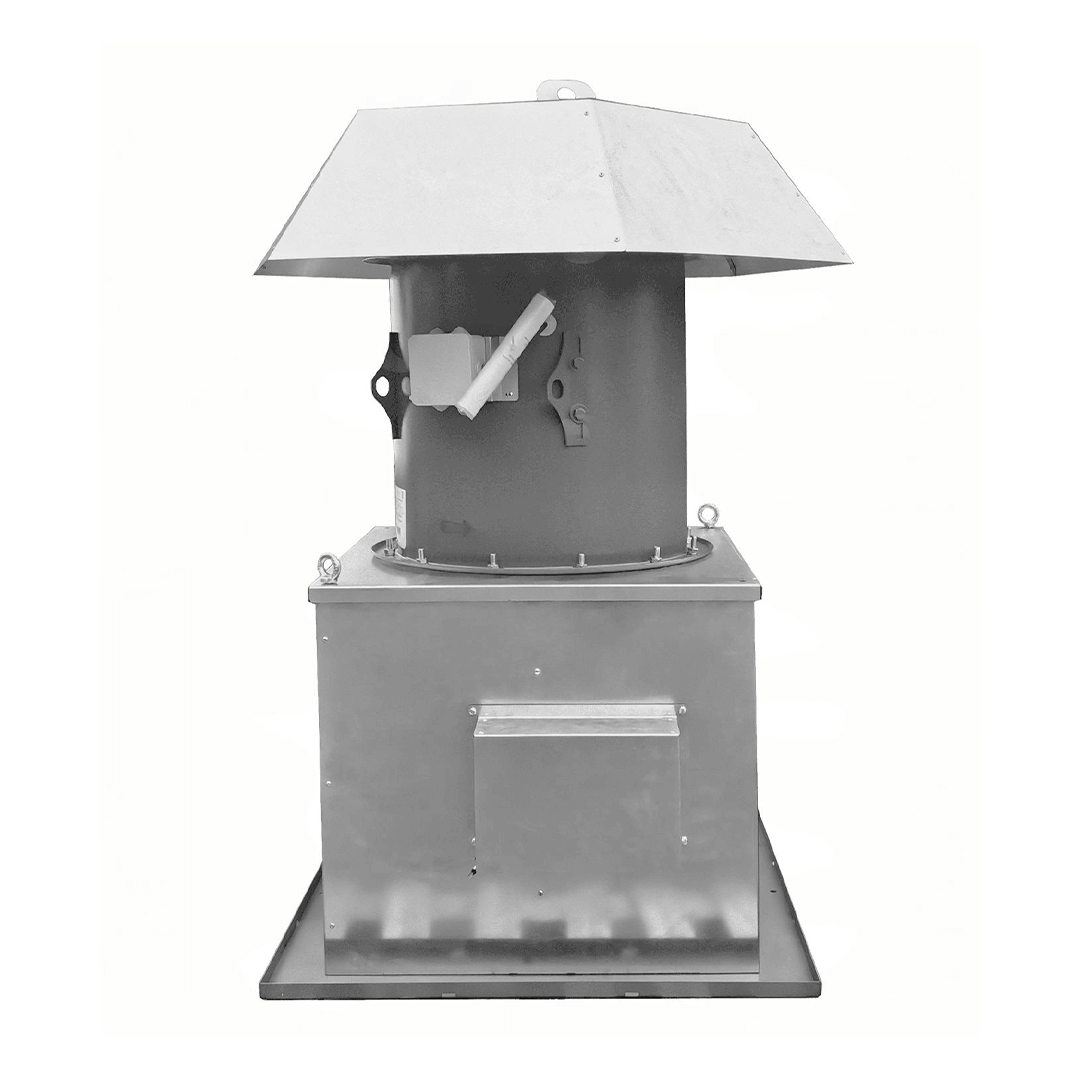

Крышные осевые вентиляторы подпора воздуха ВКОПв 21-12

Крышные вентиляторы ВКОПв 21-12 предназначены для работы в составе противопожарных вентиляционных систем. Они обеспечивают подачу свежего воздуха и создание избыточного давления на эвакуационных путях, предотвращая распространение дыма и огня.

Области применения:

• Коридоры и лестничные пролеты
• Шахты пассажирских и грузовых лифтов
• Аварийные выходы и эвакуационные зоны

Принцип работы и монтаж

Вентиляторы устанавливаются на крыше зданий (как плоской, так и скатной конструкции), где осуществляется забор воздуха из надкровельного пространства. Воздушный поток направляется в зоны выброса, создавая избыточное давление, препятствующее проникновению дыма и огня.

Рабочая среда:

• Уличный воздух с содержанием пыли не более 100 мг/м³
• Отсутствие липких и волокнистых частиц
• Не допускается перемещение сред с высокой агрессивностью по отношению к углеродистым сталям

Условия эксплуатации ВКОПв 21-12

Вентиляторы предназначены для эксплуатации на открытом воздухе в различных климатических условиях:

• Умеренный климат: температура от -40°С до +45°С
• Тропический климат: температура от -10°С до +50°С
• Вибрационные нагрузки в месте установки не должны превышать 2 мм/с

Конструктивные особенности

• Доступны в общепромышленном и взрывозащищенном исполнении
• Полностью собранная конструкция, готовая к монтажу
• Поставка осуществляется в заводской упаковке (зонты защиты от осадков приобретаются отдельно)
• Оборудованы внешней клеммной коробкой для удобного подключения к трехфазной сети 380 В
• Взрывозащищенные модели комплектуются специализированной клеммной коробкой (по дополнительному запросу)

Благодаря надежной конструкции, высоким техническим характеристикам и соответствию стандартам безопасности, вентиляторы ВКОПв 21-12 обеспечивают эффективную работу систем дымоудаления и противопожарной вентиляции.
