Вентиляторы крышные ВОКП 25-188, 30-160

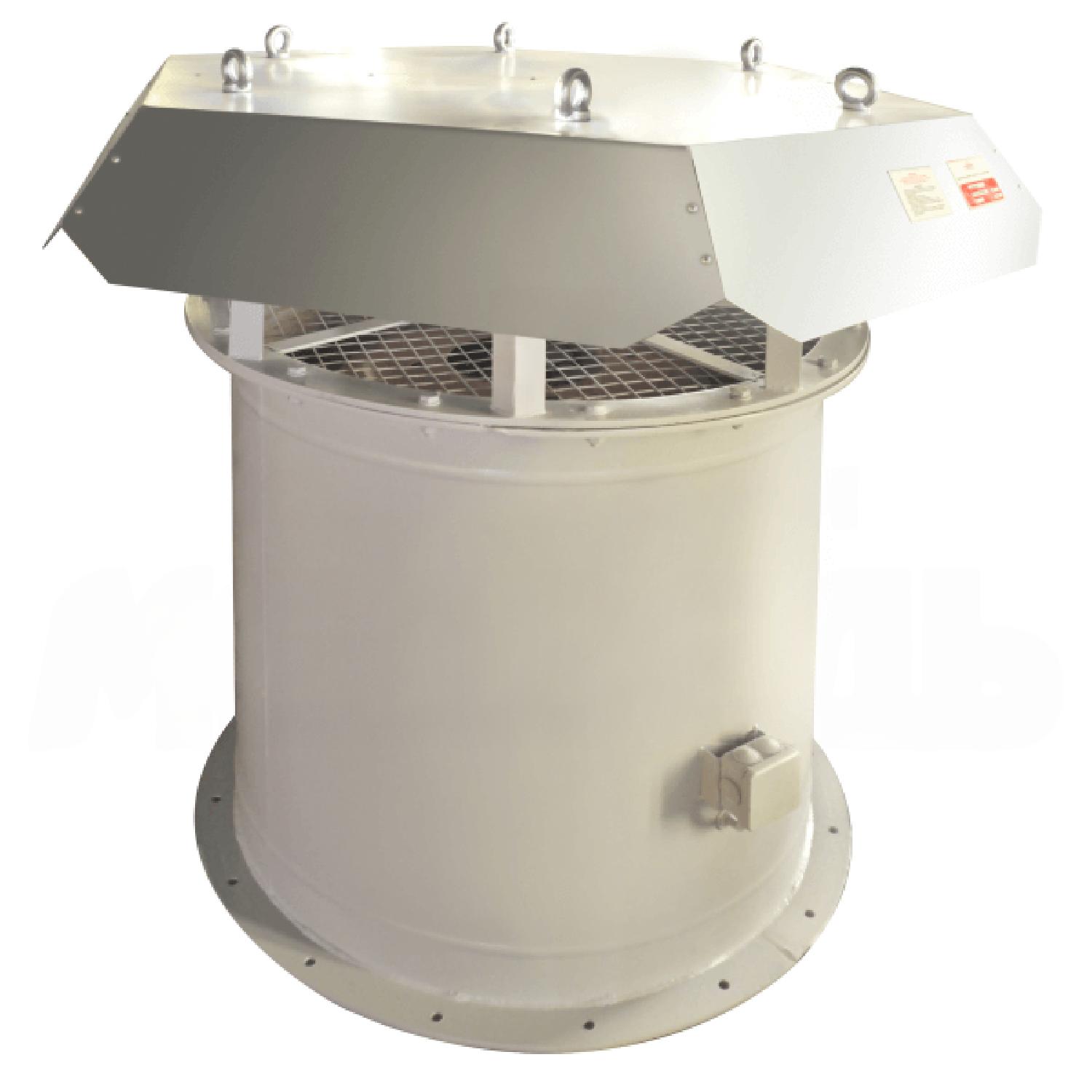

Вентилятор крышный осевой ВОКП 25-188, 30-160

Крышные вентиляторы ВОКП — это специализированное оборудование, предназначенное для подачи наружного воздуха в лестничные зоны зданий. Устанавливаясь на кровлях, они создают избыточное давление, препятствующее проникновению дыма в данные помещения. Одним из ключевых преимуществ вентиляторов ВОКП является оптимизация вентиляционной системы, позволяющая освободить рабочее пространство на техническом этаже.

Типоразмерный ряд
№6,3; №7,1; №8; №9; №10; №11,2; №12,5



Категория: Осевые подпора
ПОЛУЧИТЬ КОНСУЛЬТАЦИЮ

Характеристики

Технические характеристики

Технические характеристики вентиляторов осевых крышных ВОКП

Технические характеристики вентиляторов ВКОП следует получать из индивидуальных характеристик соответствующих осевых вентиляторов (ВО 25-188, ВО 30-160) с уменьшением создаваемого вентилятором давления на величину потерь давления во входной шахте. Потери давления во входной шахте для вентиляторов разных типоразмеров приведены на графике.

Габаритные размеры


Габаритные и присоединительные размеры вентиляторов ВОКП (Компановка 1 и 2)

Габаритные и присоединительные размеры вентиляторов ВОКП (Компановка 1 и 2)
Тип вентилятора № венти-
лятора		 В, мм D, мм D1, мм D2, мм Нmax, мм d, мм n
компоновка
01 02
ВО 25-188 8 1333 820 865 900 1575 1260 14 16
9 1425 900 940 980 1590 1300 10 12
10 1565 1000 1040 1090 1700 1335 14 16
11,2 1720 1120 1170 1200 1940 1410 10 16
12,5 1865 1250 1295 1344 2000 1480 10 16
ВО 30-160 6,3 1090 630 690 730 1330 1020 12 12
7,1 1185 710 770 810 1400 1060 12 16
8 1333 800 860 900 1645 1290 12 16
10 1565 1000 1070 1110 1930 1475 14 16
12,5 1865 1250 1320 1350 2200 1690 14 20


Габаритные и присоединительные размеры вентиляторов ВОКП (Компановка 3)

Габаритные и присоединительные размеры вентиляторов ВОКП (Компановка 3)
Тип вентилятора № венти-
лятора		 Номер вентилятора B, мм D, мм B1, мм Нmax, мм
ВО 25-188 8 1333 820 1505 2180
9 1425 900 1505 2360
10 1565 1000 1650 2370
11,2 1720 1120 1650 2820
12,5 1865 1250 1780 2470
ВО 30-160 6,3 1090 630 1200 1700
7,1 1185 710 1285 1850
8 1333 800 1505 2160
9 1425 900 1505 2510
10 1565 1000 1650 2550
11,2 1720 1120 1650 2930
12,5 1865 1250 1780 3060

Описание

Крышные вентиляторы ВОКП

  • Вентиляторы данного типа относятся к категории низкого давления с односторонним всасыванием.
  • В конструкции используются осевые вентиляторы, которые крепятся к стакану.
  • Защиту от атмосферных осадков обеспечивает специальный зонт, установленный над вентилятором.

Варианты изготовления

Производство вентиляторов ВОКП базируется на двух типах осевых вентиляторов:

✔ На базе осевого вентилятора ВО 25-188 выпускаются 5 типоразмеров:
№8, №9, №10, №11,2, №12,5

✔ На базе осевого вентилятора ВО 30-160 выпускаются 7 типоразмеров:
№6,3, №7,1, №8, №9, №10, №11,2, №12,5

Компоновочные варианты

В зависимости от конструкции, вентиляторы ВОКП подразделяются на три основные модификации:

Компоновка 01 — стакан с круглым фланцем и обратным клапаном.
Компоновка 02 — без обратного клапана.
Компоновка 03 — стакан с квадратным фланцем и обратным клапаном.

Обратный клапан предотвращает поступление наружного воздуха в помещение через неработающий вентилятор, обеспечивая герметичность системы.

Условия эксплуатации

  • Вентиляторы ВОКП размещаются за пределами обслуживаемых помещений, что делает их удобными для эксплуатации в зданиях с постоянным присутствием людей.
  • Предназначены для работы в умеренном и тропическом климате и соответствуют требованиям ГОСТ.
