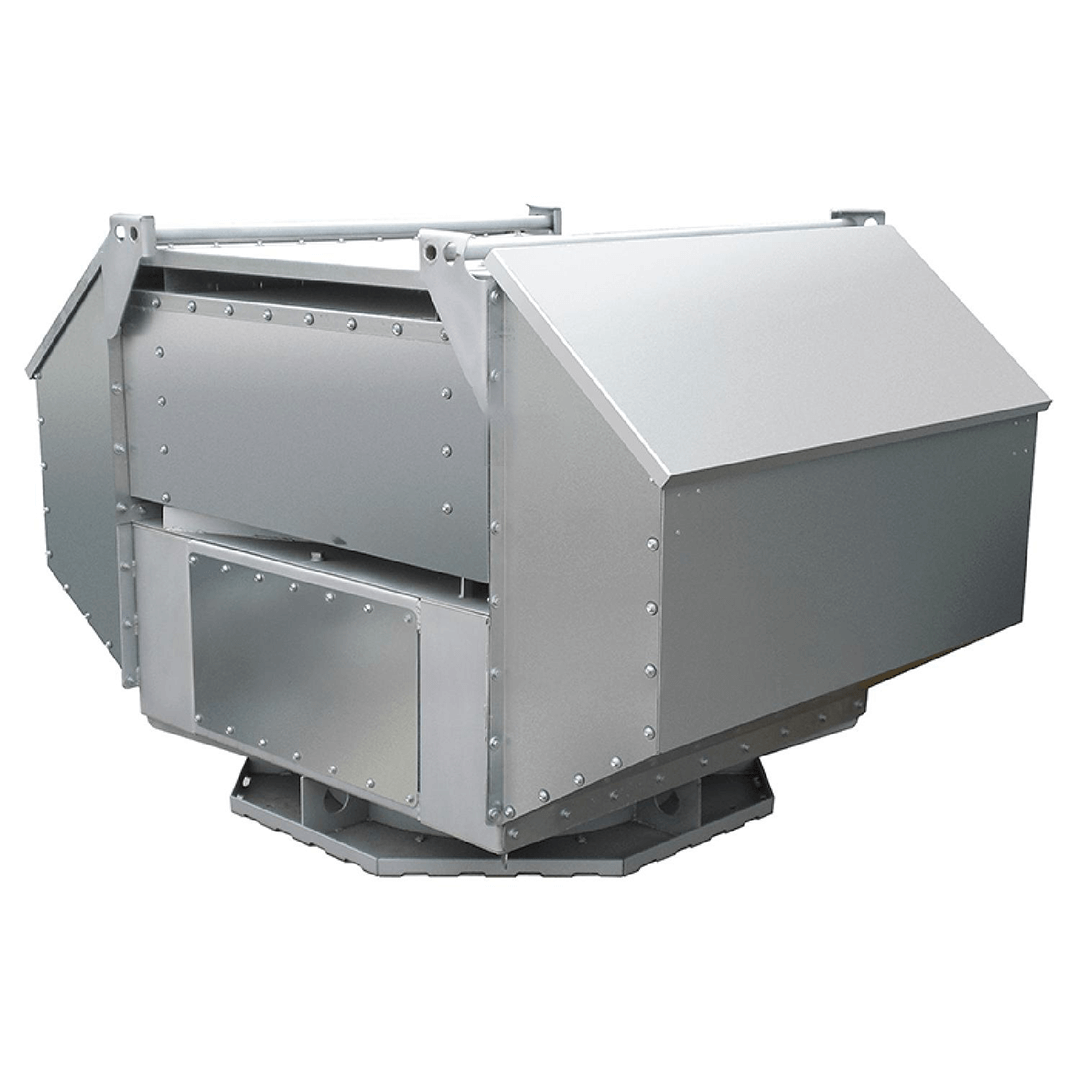

Вентиляторы крышные ВКРВм

Вентиляторы крышные используются в вентиляционно-вытяжных системах и монтируются на кровлях промышленных и общественных зданий. Они эксплуатируются без сети воздуховодов. С воздуховодами вентилятор может работать только при производительности меньше максимальной. Рабочая среда, в которой эксплуатируется данный агрегат, должна быть свободна от липких частиц и волокнистых материалов. Количество пыли и других веществ должно быть в пределах 100 мг/м³.

Типоразмерный ряд
№3,55; №4; №4,5; №5; №5,6; №6,3; №7,1; №8; №9; №10; №11,2; №12,5



Категория: Крышные

Характеристики

Технические характеристики

Технические характеристики вентиляторов крышных ВКРВм

Вентилятор Число лопаток Частота вращения Производи-
тельность
10³ х м³/час		 Полное давление, Па t=20 C° Масса, кг
№3,55 6 0,25*1500 0,5-2,4 250-0 98
2,2*3000 1-4,8 1160-0 107
9 0,37*1500 0,6-2,85 252-0 98
3*3000 1,2-6,1 1160-0 111
№4 6 0,55*1500 1-3,7 320-0 98
3*3000 2-7,8 1400-0 109
9 0,75*1500 0,9-4,3 365-0 100
5,5*3000 1,8-8,6 1460-0 126
№4,5 6 0,75*1500 1,2-5,3 470-0 153
7,5*3000 3,2-11,2 1920-0 184
9 1,1*1500 1,4-6,2 470-0 157
11*3000 2,8-12,4 1950-0 213
№5 6 1,5*1500 2,2-7,6 590-0 150
9 2,2*1500 2,2-8,8 580-0 155
№5,6 6 0,75*1000 2-7 300-0 188
2,2*1500 3-10,4 700-0 194
9 1,1*1000 2-8,4 320-0 192
3*1500 3-12,4 730-0 201
№6,3 6 1,1*1000 2,8-10 395-0 202
4*1500 4,4-15,5 960-0 219
9 1,5*1000 3-11,6 420-0 208
5,5*1500 8-18,2 960-0 235
№7,1 6 2,2*1000 4-14,8 550-0 294
7,5*1500 6,1-22,1 1240-0 327
9 3*1000 4-17 550-0 314
11*1500 6,4-26 1240-0 386
№8 6 4*1000 6-21 680-0 508
15*1500 6,4-32 1530-0 580
9 3*750 4,5-19 400-0 494
7,5*1000 6-24,5 700-0 508
22*1500 9-37,5 1610-0 590
№9 6 3*750 6-22 460-0 516
7,5*1000 7-30 860-0 575
9 5,5*750 7-26 480-0 569
11*1000 8-36 900-0 615
№10 6 5,5*750 8-30 590-0 646
15*1000 12-41 1080-0 713
9 7,5*750 9-37 640-0 686
18,5*1000 12-49 1120-0 738
№11,2 6 11*750 12-44 780-0 919
22*1000 16-58 1390-0 1040
9 15*750 14-52 800-0 955
30*1000 16-69 1400-0 1075
№12,5 6 15*750 17-61 960-0 1181
9 22*750 17-72 1000-0 1281
Аэродинамические характеристики

ВКРВм №3,55

ВКРВм №4

ВКРВм №4,5

ВКРВм №5

ВКРВм №5,6

ВКРВм №6,3

ВКРВм №7,1

ВКРВм №8

ВКРВм №9

ВКРВм №10

ВКРВм №11,2

ВКРВм №12,5

Акустические характеристики

Акустические характеристики крышных вентиляторов ВКРВм

Наименование вент. Поправки ▲Lw для расчета уровня звуковой мощности [дБ] в октавных полосах со среднегеометирическими частотами, Гц
63 125 250 500 1000 2000 4000 8000
ВКРСм z=6 +1 +7 +2 0 -7 -12 -12 -21
ВКРСм z=9 -9 -8 -3 -3 -4 -9 -14 -19
Габаритные размеры

Габаритные и присоединительные размеры вентиляторов крышных ВКРВм

Габаритные и присоединительные размеры ВКРВм №3,15-14

Габаритные размеры вентиляторов крышных ВКРВм

№ вент. Размеры, мм N N2
L B H D D2 D3 d d2
№3,55 985 570 725 595 430 345 16 M8 8 8
№4 983,6 570 763 595 430 375 16 M8 8 8
№4,5 1138 670 924 595 490 425 16 M8 8 8
№5 1138 670 803 595 490 425 16 M8 8 8
№5,6 1136,5 787 930 772 675 520 16 M8 8 8
№6,3 1370 787 1137 772 675 589 16 M8 8 8
№7,1 1565 895 1215 772 675 582 16 M8 8 8
№8 1971 1175 1397 1072 850 745 16 M8 8 8
№9 1971 1175 1397 1072 850 745 16 M8 8 8
№10 2215 1320 1531 1272 1060 915 19 M12 8 8
№11,2 2272 1372 1634 1272 1060 945 19 M12 8 8
№12,5 2505 1522 1750 1522 1310 1100 16 M12 8 12

Описание

Вентиляторы серии ВКРВм — это надежные агрегаты низкого и среднего давления с односторонним всасыванием. Они состоят из рабочего колеса, рамы, короба, диффузора, двух карманов и асинхронного двигателя, рассчитанного на напряжение 380 В. Мощность и частота вращения зависят от типоразмера и модификации вентилятора.

Особенности конструкции:

  • Рабочее колесо может иметь 6 или 9 лопаток, загнутых назад, что обеспечивает эффективную работу.
  • Конструкция защищена от атмосферных осадков и солнечного излучения.
  • Выброс воздуха осуществляется через верх (факельный выброс), исключая повторное попадание воздуха в помещение.
  • Карманы из оцинкованной стали предотвращают утечку воздуха из помещения.
  • Возможность комплектации стаканом, поддоном или клапаном для расширения функционала.

Варианты изготовления

Вентиляторы ВКРВм выпускаются в 12 типоразмерах (№3,55 – №12,5) и в различных модификациях:

  • ВКРВм — стандартные, из углеродистой и оцинкованной стали.
  • ВКРВм К — коррозионностойкие, из нержавеющей стали.
  • ВКРВм Р/В — взрывозащищенные, изготовленные из разнородных металлов.
  • ВКРВм В2 — взрывозащищенные, выполненные из алюминиевых сплавов.
  • ВКРВм ВК — взрывозащищенные и коррозионностойкие, из нержавеющей стали.
  • ВКРВм ДУ — предназначены для дымоудаления, выполнены из углеродистой стали.

По назначению вентиляторы делятся на:

  • Общего назначения (углеродистая сталь).
  • Специального назначения (коррозионностойкие, взрывозащищенные).
  • Дымоудаляющие (вентиляторы для работы в системах удаления дыма).

Условия эксплуатации

Крышные вентиляторы ВКРВм предназначены для работы в умеренном и тропическом климате. Соответствуют первой категории размещения по ГОСТ, что позволяет их эксплуатацию на открытом воздухе.

Температурные диапазоны работы:

  • Умеренный климат (У): от -45°С до +40°С.
  • Тропический климат (Т): от -10°С до +50°С.

Преимущества

Повышенная надежность – рабочие колеса оснащены чугунными ступицами, а задний диск колеса соединен со ступицей при помощи заклепочного соединения, что увеличивает долговечность конструкции.

Оптимальные материалы – сварные рабочие колеса (за исключением моделей из нержавеющей и алюминиевой стали) изготавливаются из стали 20, которая менее подвержена температурным деформациям по сравнению со сталью 3 и 08кп. Это позволяет уменьшить толщину листового металла, снизить массу колеса, а значит, уменьшить нагрузку на подшипники электродвигателя, что положительно сказывается на балансировке и сроке службы вентилятора.

Защита от влаги – конструкция крышных вентиляторов с выбросом вверх (ВКРВ) предотвращает попадание атмосферной влаги в помещение даже без клапана.
