Вентиляторы дымоудаления ВР 86-77 ДУ

Описание

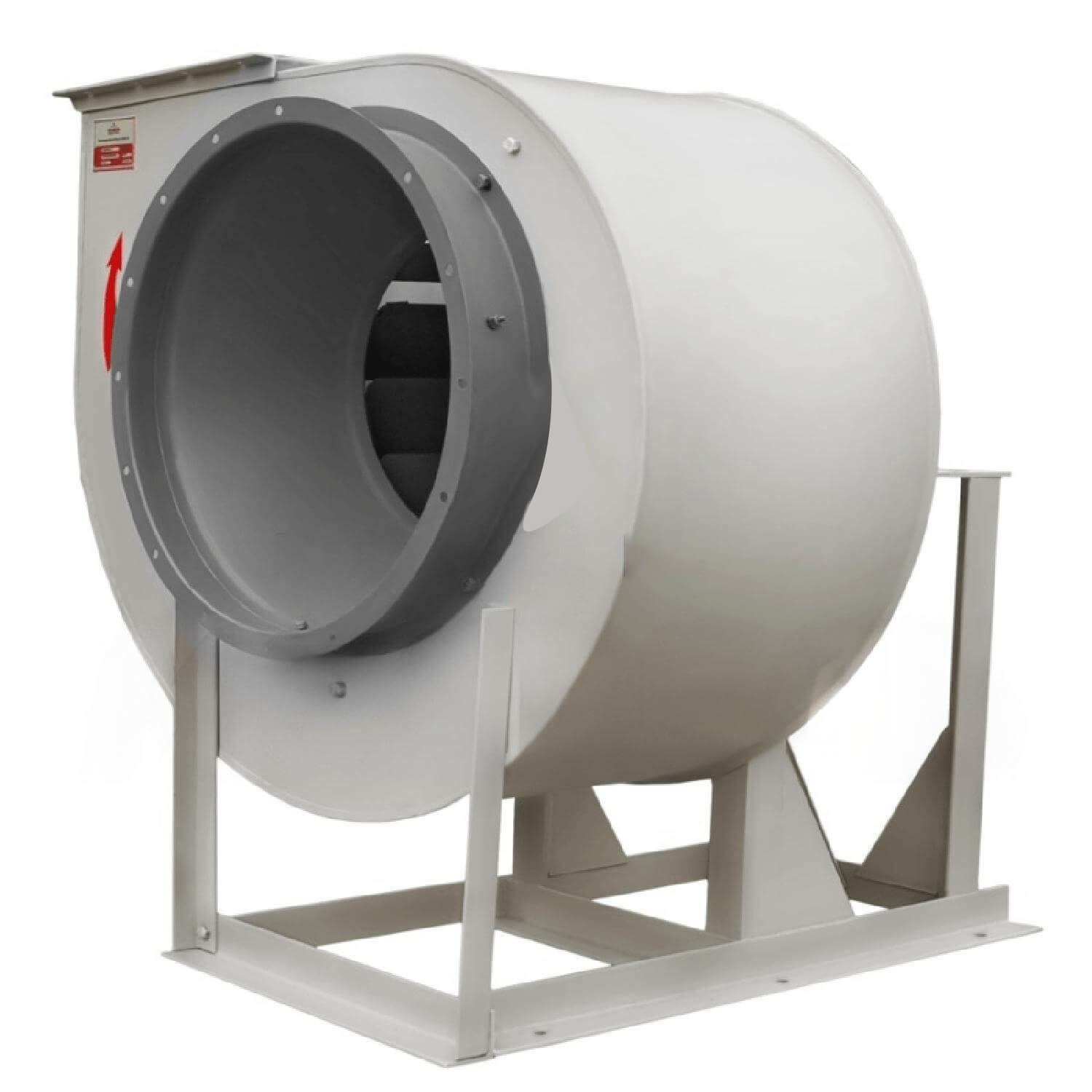

Вентиляторы ВР 86-77 (80-70) ДУ – это модификация радиального вентилятора ВР 80-75 общего промышленного назначения. Данное оборудование относится к категории радиальных вентиляторов низкого давления с односторонним всасыванием, обеспечивающих эффективное перемещение газовоздушных смесей при пожаре.

Конструкция и особенности

В состав вентилятора ВР 86-77 ДУ входят:

• Рабочее колесо с загнутыми назад лопатками (12 или 13 в зависимости от типоразмера)
• Спиральный корпус с возможностью поворота в 6 положениях
• Рама (станина) с возможностью установки на виброизоляторы
• Диффузор для равномерного распределения воздушного потока
• Асинхронный двигатель (380В, 50Гц) с различной мощностью и частотой вращения

Вентиляторы с загнутыми назад лопатками обладают высоким КПД, что делает их более эффективными по сравнению с моделями с лопатками, загнутыми вперед. Они устойчивы к перегрузкам по расходу воздуха, что особенно важно в условиях повышенной нагрузки.

В зависимости от направления вращения рабочего колеса, вентиляторы могут быть правого или левого вращения. Если смотреть со стороны входного патрубка, вращение по часовой стрелке означает правое исполнение, а против часовой стрелки – левое.

Типоразмеры и исполнение

Вентиляторы ВР 86-77 ДУ выпускаются в 8 типоразмерах: №2,5; 3,15; 4; 5; 6,3; 8; 10; 12,5.

Доступны два варианта исполнения:

1. Схема 1 – рабочее колесо расположено на валу двигателя
2. Схема 5 – передача вращения через ременную передачу

Условия эксплуатации

Вентиляторы ВР 86-77 ДУ и ВР 80-70 ДУ предназначены для перемещения невзрывоопасных газовоздушных смесей, не содержащих:

• взрывоопасных веществ
• липких и волокнистых частиц
• токопроводящей пыли
• агрессивных компонентов, разрушающих металлы и изоляцию

Допустимая запыленность – не более 10 мг/м³.

Характеристики

Технические характеристики

Технические характеристики вентиляторов ВР 86-77ДУ и ВР 80-70ДУ

Типоразмер вентилятора	Электродвигатель		Частота вращения рабочего колеса, мин-1	Параметры в рабочей зоне				Масса венти- лятора, не более, кг
	Типо-размер	Мощ- ность, кВт		Производи- тельность, 103·м3/час	Полное давление, Па >	Полное давление, Па >	Полное давление, Па >
ВР 86-77 №2,5ДУ	АИР71А2	0,75	2823	0,97-2,12	660-350	185-150	220-115	31
ВР 86-77 №3,15ДУ	АИР71B2	1,1	2811	1,94-2,34	1140-1170	496-509	380-390	36
	АИР80A2	1,5	2874	2,27-4,32	1135-630	493-274	378-210	39
	АИР80B2	2,2	2871	2,27-4,32	1225-625	532-272	408-208	41
	АИР90L2	3,0	2871	2,27-4,32	1225-625	532-272	408-208	51
ВР 86-77 №4ДУ	АИР71A6	0,37	908	1,48-2,81	210-105	91-46	70-35	46
	АИР71A4	0,55	1391	2,23-4,28	485-250	211-109	162-83	46
	АИР71B4	0,75	1388	2,23-4,28	485-250	211-109	162-83	46
	АИР100S2	4,0	2901	4,68-6,12	2100-1920	913-835	700-640	68
	АИР100L2	5,5	2898	4,68-8,93	2100-1070	913-465	700-357	73
ВР 86-77 №5ДУ	АИР80A6	0,75	920	2,75-5,60	340-215	145-93	115-70	95
	АИР90L4	2,2	1420	4,30-8,60	810-500	350-215	270-165	107
ВР 86-77 №6,3ДУ	АИР100L6	2,2	935	5,60-11,30	560-350	240-150	185-115	163
	АИР112M4	5,5	1435	8,60-12,00	1320-1250	575-540	440-415	180
	АИР132S4	7,5	1435	8,60-17,50	1320-800	575-350	440-265	200
ВР 86-77 №8ДУ	АИР132S6	5,5	960	12,00-17,00	950-880	410-380	315-290	278
	АИР132M6	7,5	960	12,00-23,00	950-580	410-250	315-190	293
ВР 80-70 №10ДУ	АИР160S8	7,5	730	15,0-28,0	820-660	355-285	270-220	625
	АИР160M8	11	730	15,0-30,5	820-610	355-265	270-200	656
	АИР180M6	18,5	980	20,5-39,0	1480-1200	645-520	490-400	678
	АИР200M6	22	980	20,5-41,0	1480-1120	645-485	490-370	719
ВР 80-70 №12,5ДУ	АИР200M8	18,5	730	29,5-35,5	1280-1320	555-575	425-440	910
	АИР200L8	22	730	29,5-50,0	1280-1200	555-520	425-400	950
	АИР225M8	30	730	29,5-60,0	1280-960	555-415	425-320	1000

Аэродинамические характеристики

ВР 86-77 №2,5ДУ

ВР 86-77 №3,15ДУ

ВР 86-77 №4ДУ

ВР 86-77 №5ДУ (970 мин-1)

ВР 86-77 №5ДУ (1420 мин-1)

ВР 86-77 №6,3ДУ (935 мин-1)

ВР 86-77 №6,3ДУ (1435 мин-1)

ВР 86-77 №8ДУ

ВР 80-70 №10ДУ (730 мин-1)

ВР 80-70 №10ДУ (980 мин-1)

ВР 80-70 №12,5ДУ

Акустические характеристики

Акустические характеристики вентиляторов ВР 86-77 ДУ №2,5-8

№ вент.	n, мин-1	Значение Lpi, дБ в октавных полосах f,Гц							LpA, ДБА
		125	250	500	1000	2000	4000	8000
2,5	1350	61	69	62	60	58	50	41	67
	2750	73	76	84	77	75	73	65	84
3,15	1350	68	76	69	67	65	57	48	74
	2850	81	84	92	85	83	81	73	92
4	880	68	76	69	67	65	57	46	73
	1380	77	85	78	76	74	66	57	82
	2850	90	93	101	94	92	90	82	101
5	920	73	81	71	72	70	62	53	78
	1420	84	92	85	83	81	73	64	89
6,3	935	81	89	82	80	73	70	61	86
	1435	92	100	93	91	89	81	72	97
8	960	91	99	92	90	88	80	71	96

Акустические характеристики вентиляторов ВР 80-70 ДУ №10 и №12,5

№ вент.	n, мин-1	Значение Lpi, дБ в октавных полосах f,Гц							LpA, ДБА
		125	250	500	1000	2000	4000	8000
10 исп-1	730	94	90	88	85	80	73	64	90
	980	95	100	96	94	91	86	79	99
10 исп-5	615	90	86	84	81	76	69	60	86
	685	93	89	87	84	79	72	63	89
	770	95	91	89	86	81	74	63	91
	865	98	94	92	89	84	77	68	94
12,5 исп-1	730	101	97	95	92	87	80	71	97
12,5 исп-5	536	94	90	88	85	80	73	64	90
	602	97	93	91	88	83	76	67	93
	685	100	96	94	91	86	79	70	97
	768	102	98	96	93	88	81	72	99

Акустические характеристики измерены со стороны нагнетания при номинальном режиме работы вентилятора. На стороне всасывания уровни звуковой мощности на 3 дБ ниже уровня, приведенных в таблице.
На границах рабочего участка аэродинамические уровни звуковой мощности на 3 дБ выше уровня звуковой мощности, соответствующего номинальному режиму работы вентилятора.

Габаритные размеры

Габаритные и присоединительные размеры вентиляторов ВР 86-77ДУ и ВР 80-70ДУ

Вентиляторы ВР 86-77ДУ и ВР 80-70ДУ 1-е исполнение.

Габаритные размеры вентиляторов ВР 86-77ДУ и ВР 80-7  1-е исполнение

№ вентилятора	Размеры, мм
	А	А1	А2	А3	А4	а1	а2	Lmax	l	h	L1	L2
2,5	162	100	100	210	210	180	180	625	140	320	45	320
3,15	205	200	200	270	270	240	240	625	163	410	93	400
4	260	200	200	310	310	285	285	700	193	510	110	500
5	325	300	300	380	380	345	345	1030	252	650	93	600
6,3	410	400	400	475	475	435	435	1250	314	820	113	700
8	520	600	600	600	600	560	560	1470	378	905	212	1050
10	650	750	750	750	750	700	700	1440	452	1212	296	1245
12,5	813	750	750	930	930	875	875	1720	542	1350	300	1260
№ вентилятора	Размеры, мм								N	n	n1	n2
	L3	D	D1	d	d1	d2	t1	T2
2,5	256	250	280	7	7	10	100	100	8	8	1	1
3,15	220	318	350	7	7	10	100	100	8	12	2	2
4	290	403	430	7	7	10	100	100	8	12	2	2
5	410	510	530	7	7	12	100	100	16	16	3	3
6,3	510	640	660	7	7	12	100	100	16	20	4	4
8	606	820	850	10	10	15	150	150	16	16	4	4
10	990	1006	1040	10	10	15	150	150	16	20	5	5
12,5	1260	1270	1310	10	12	24	150	150	24	24	5	5

Вентиляторы правого вращения. Положения корпуса вентилятора

Вентиляторы левого вращения.Положения корпуса вентилятора

Габаритные размеры вентиляторов ВР 86-77ДУ и ВР 80-70ДУ 1-е исполнение

№ вентилятора	Размеры, мм
	Пр135°, Л135°			Пр270°, Л270°			Пр315°, Л315°
	B	b	H	B	b	H	B	b	H
2,5	532	208	240	407	224	193	532	208	177
3,15	664	262	301	507	282	243	664	262	223
4	824	330	380	633	355	305	824	330	280
5	1035	417	479	795	448	386	1035	417	355
6,3	1286	526	605	985	564	487	1286	526	447
8	1635	665	765	1246	713	615	1635	665	565
10	2012	820	952	1533	888	762	2012	820	695
12,5	2520	1030	1180	1905	1105	948	2520	1030	880
№ вентилятора	Размеры, мм
	Пр0°, Л0°			Пр45°, Л45°			Пр90°, Л90°
	B	b	H	B	b	H	B	b	H
2,5	469	193	183	417	177	324	407	224	275
3,15	585	242	225	524	223	402	507	282	343
4	733	305	277	661	280	494	633	355	421
5	915	386	347	534	355	618	795	448	527
6,3	1143	487	420	1052	447	760	985	564	656
8	1461	618	533	1336	565	973	1246	713	844
10	1813	762	646	1645	695	1192	1533	888	1052
12,5	2252	948	800	2060	880	1490	1905	1105	1303

Габаритные размеры вентиляторов ВР 86-77ДУ и ВР 80-70ДУ 5-е исполнение.

№ вентилятора	Размеры, мм
	А	А1	А2	а1	а2	Lmax>	l	h	L1
8	520	600	600	560	560	1300	385	1025	315
10	650	750	750	700	700	1486	452	1212	377
12,5	813	930	930	875	875	1705	533	1350	300
№ вентилятора	Размеры, мм
	L2	L3	L4	L5	L6	D	D1	d1	N	n
8	590	1075	485	585	880	820	850	10	16	6
10	703	1155	450	962	708	1006	1040	10	16	20
12,5	662	1352	615	1240	735	1270	1310	12	24	24

Вентиляторы ВР 86-77ДУ и ВР 80-70ДУ 5-е исполнение.
