Описание

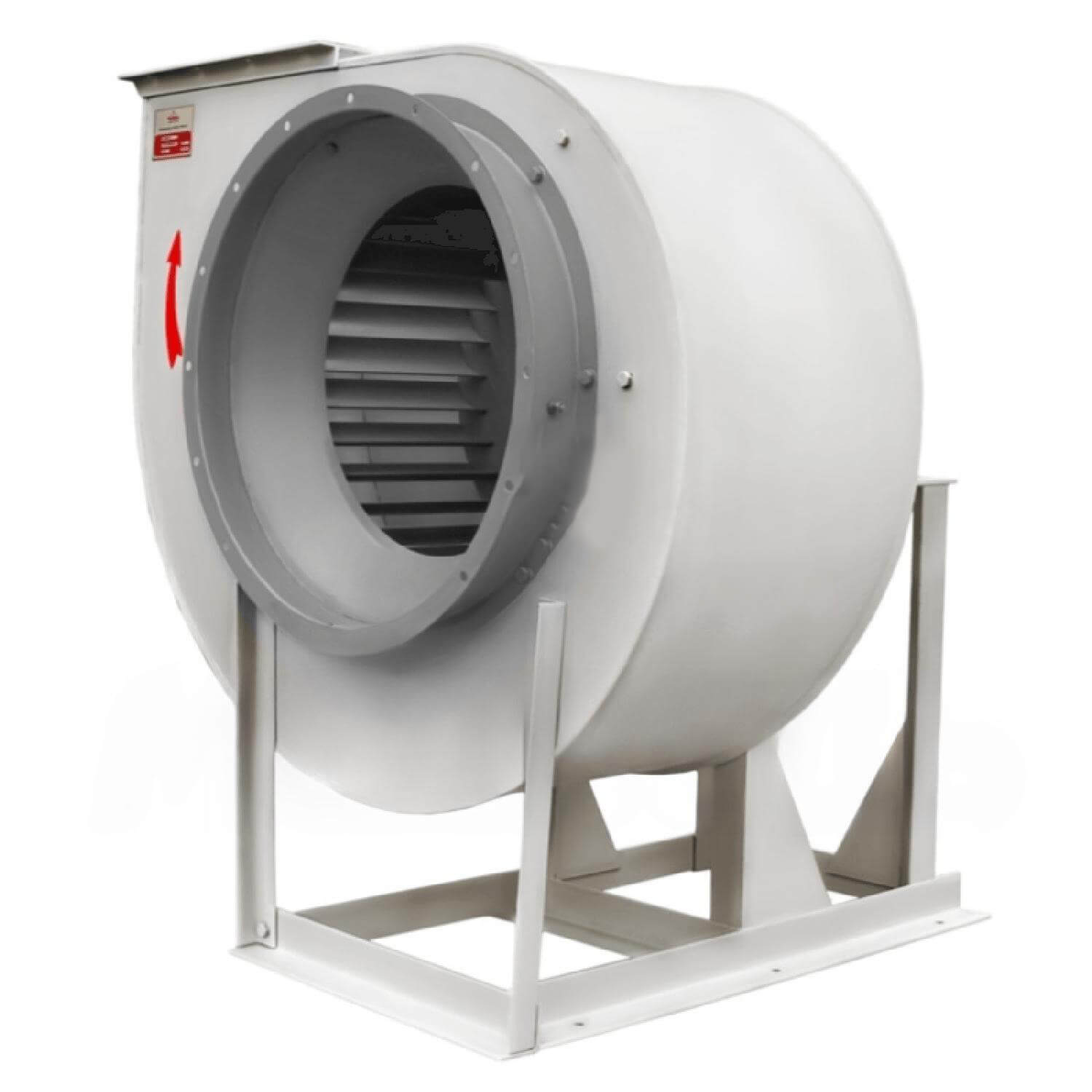

Вентилятор ВР 280-46 — это центробежный вентилятор среднего давления с односторонним всасыванием, предназначенный для перемещения дымовоздушных смесей в системах вентиляции, включая аварийные системы дымоудаления. Этот вентилятор состоит из таких компонентов, как рабочее колесо, спиральный корпус, диффузор, рама (станина) и асинхронный двигатель (380В, 50Гц), что позволяет обеспечивать высокую эффективность работы вентилятора при различных аэродинамических характеристиках.
Рабочее колесо вентилятора ВР 280-46 оснащено 32 лопатками, загнутыми вперед, что способствует улучшению аэродинамических характеристик и повышению КПД. Лопатки, загнутые вперед, значительно повышают устойчивость вентилятора к перегрузкам по расходу воздуха и обеспечивают стабильную работу при изменяющихся условиях эксплуатации.
По направлению вращения рабочего колеса вентиляторы могут быть как правого, так и левого вращения. Это позволяет гибко адаптировать вентилятор под различные условия монтажа и эксплуатации. Направление вращения определяется по часовой стрелке или против часовой стрелки, в зависимости от положения входного патрубка и расположения рабочего колеса.
Вентилятор ВР 280-46 оснащён спиральным поворотным корпусом, который может устанавливаться в 6 различных положениях (от 0° до 315°), что даёт возможность более точно настроить направление выброса воздуха. Дополнительно, при монтаже вентилятор крепится к сварной раме (станине), с возможностью установки на виброизоляторы для снижения вибраций и шума. Размеры виброизоляторов зависят от типоразмера вентилятора.
Вентиляторы ВР 280-46 доступны для изготовления в двух конструктивных исполнениях:
- Схема 1 (рабочее колесо на валу двигателя),
- Схема 5 (передача вращающего момента от двигателя к рабочему колесу посредством ременной передачи).
Условия эксплуатации
Вентиляторы ВР 280-46 предназначены для работы с невзрывоопасными дымовоздушными смесями, которые не содержат агрессивных веществ, токопроводящей пыли или волокнистых материалов. Допустимая запылённость рабочих смесей составляет не более 10 мг/м³.
Эти вентиляторы могут эксплуатироваться в умеренном климате с температурным диапазоном от -40°С до +40°С и в тропическом климате с температурой от -10°С до +50°С. Они подходят для 2-й и 3-й категории размещения в соответствии с ГОСТ 15150-69. В случае установки защиты от атмосферных воздействий, вентиляторы могут использоваться в 1-й категории размещения при умеренном климате.
Ограничения
После использования этих вентиляторов в случае пожара их дальнейшая эксплуатация недопустима.
