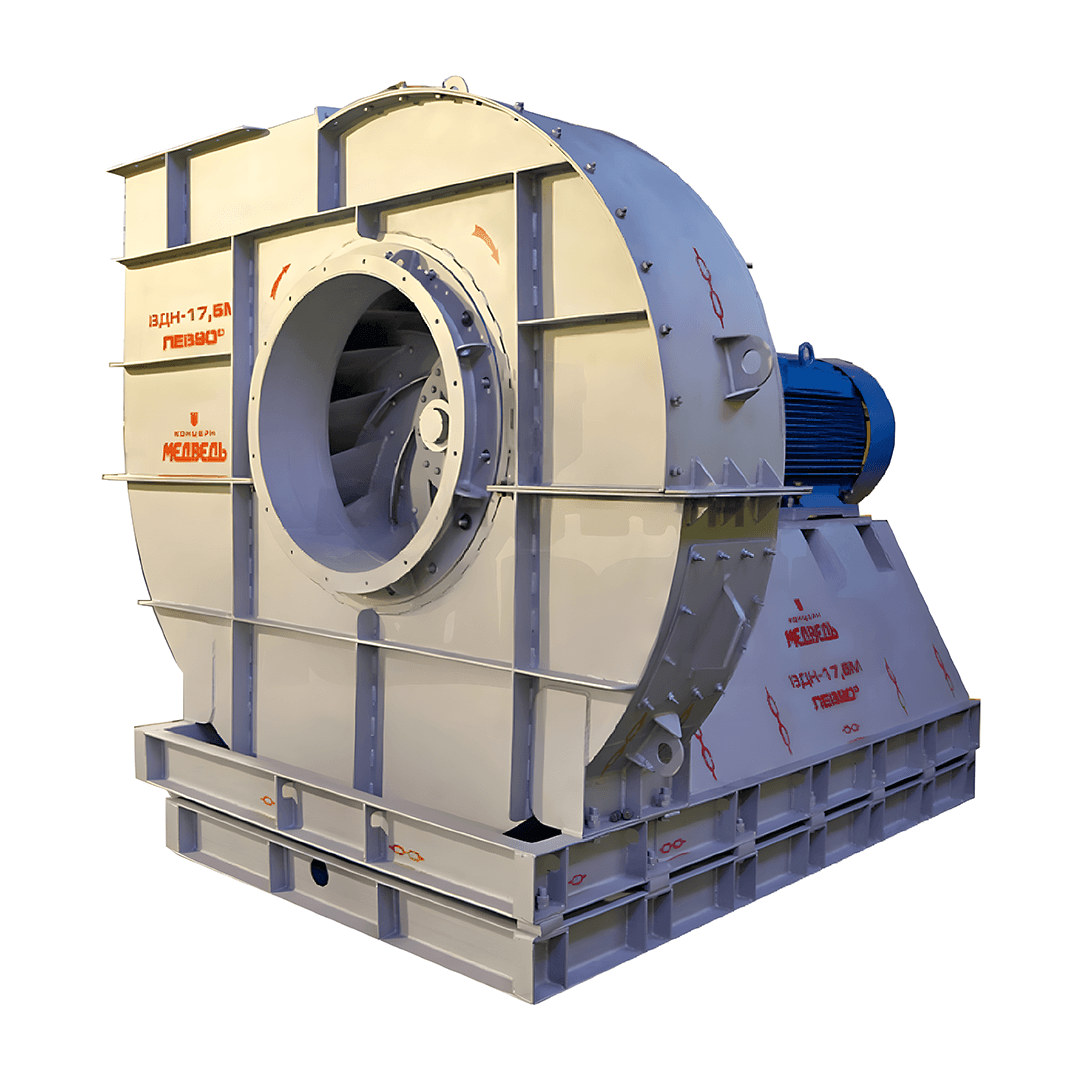

Вентиляторы дутьевые ВДН

Дутьевые вентиляторы ВДН – надежные агрегаты для подачи чистого воздуха при температуре до 200°C. Используются в котельных, ТЭС, системах вентиляции. Отличаются высокой производительностью, прочной конструкцией и энергоэффективностью. Доступны модификации под любые условия эксплуатации.

ВДН-6,3; ВДН-8; ВДН-9; ВДН-10; ВДН-11,2; ВДН-12,5; ВДН-13; ВДН-15; ВДН-17; ВДН-18; ВДН-19; ВДН-20; ВДН-21; ВДН-22; ВДН-24; ВДН-24х2М; ВДН-25х2; ВДН-25х2-I; ВДН-25х2-II; ВДН-25х2-II; MВДН-25х2М; ВДН-25х2У;  ВДН-26;  ВДН-26Ф; ВДН-28; ВДН-28х2-I; ВДН-31,5; ВДН-32; БВДН-36х2-Э

Категория: Тягодутьевые машины

Описание

Дутьевые вентиляторы ВДН: надежность, эффективность, широкий выбор

Дутьевые вентиляторы ВДН предназначены для подачи чистого воздуха в котельных, теплоэлектростанциях, производственных системах вентиляции. Они работают при температуре до 200°C, рассчитаны на длительную эксплуатацию в умеренном климате при содержании пылевых частиц не более 0,1 г/м³.

Конструктивные особенности:

  • Материалы: корпус из углеродистой или нержавеющей стали.
  • Исполнение: высоко- и низконапорные модели, правого/левого вращения.
  • Рабочее колесо: 12 или 16 лопаток, загнутых назад, диаметр – разный.
  • Угол разворота улитки: стандарт 90°, возможно изготовление 0-270° (шаг 15°).
  • Контроль качества: каждая машина проходит тестирование перед отправкой.

Преимущества вентиляторов ВДН концерна «Медведь»:

  • Индивидуальный подбор оборудования с учетом требований, высокий КПД, низкое энергопотребление.
  • Прочная конструкция, рассчитанная на эксплуатацию в сложных условиях.
  • Собственная испытательная база – продукция соответствует заявленным характеристикам.
  • Балансировка и тестирование перед отгрузкой – надежная и бесперебойная работа.
  • Два типа подшипниковых узлов:
    • SKM с консистентной смазкой – исключает течи, увеличивает ресурс.
    • С масляной ванной – удобны в обслуживании, повышенная надежность.
  • Удобство эксплуатации: люки для чистки лопаток, сливные пробки для конденсата.

Широкий выбор типоразмеров и модификаций позволяет подобрать оптимальное решение для любых условий эксплуатации.

Характеристики

Технические характеристики

Технические характеристики тягодутьевых машин типа ВДН №6,3÷13

Типоразмер машины Произво-дительность, Q, м3/ч Полное давление, Pa, Па Макси-мальный КПД, η, % Частота вращения, мин-1 Электродвигатель Масса без эл. дв., кг
Типоразмер Мощ-ность, кВт Частота вращения, мин-1 Напря-жение, В
исп-1 исп-3 исп-5
ВДН-6,3 3 450 520 83 1 000 5АМ112МВ6 4 1 000 380/660 311 497 447
5 220 1 200 83 1 500 5АМ112М4 5,5 1 500 380/660 311 497 447
ВДН-8 7 050 970 83 1 000 5А160S6 11 1 000 380/660 480 675 630
10 550 2 185 83 1 500 5А160S4 15 1 500 380/660 483 678 633
ВДН-9 9 950 1 220 83 1 000 5А160S6 11 1 000 380/660 520 765 701
15 000 2 750 83 1 500 5А160S4 15 1 500 380/660 523 768 704
ВДН-10 13 550 1 510 83 1 000 5А160S6 11 1 000 380/660 587 867 805
20 250 3 410 83 1 500 АИР180M4 30 1 500 380/660 665 933 871
ВДН-11,2 18 750 1 890 83 1 000 5А200M6 22 1 000 380/660 918 1 308 1 233
27 750 4 250 83 1 500 5А200L4 45 1 500 380/660 941 1 308 1 233
ВДН-12,5 26 300 2 370 83 1 000 5А200L6 30 1 000 380/660 1 122 1 489 1 413
39 250 5 330 83 1 500 5АМ250M4 90 1 500 380/660 1 358 1 748 1 701
ВДН-13 37 750 2 335 83 1 000 5АМ250S6 45 1 000 380/660 1 292 1 667 1 602
56 750 5 265 83 1 500 5АМ280M4e 132 1 500 380/660 1 732 2 142 2 102

Характеристики приведены в режиме максимального КПД для перемещаемой среды с параметрами: Pбар=760 мм рт. ст. и t=30°С.

Технические характеристики тягодутьевых машин типа ВДН №15÷32

Типоразмер машины Произво-дительность, Q, м3/ч Полное давление, Pa, Па Макси-мальный КПД, η, % Частота вращения, мин-1 Электродвигатель Масса без эл. дв., кг
Типоразмер Мощность, кВт Частота вращения, мин-1 Напря-жение, В
ВДН‑15 38 000 2 055 85 750 А280S8 55 750 380/660 2 090
50 500 3 660 1 000 А280S6 75 1 000 380/660
А280M6 90 1 000 380/660
76 500 8 195 1 500 А355SMB4 315 1 500 380/660
ДАЗО4‑400ХК‑4МУ1 315 1 500 6 000
ВДН‑17 55 500 2 680 85 750 А280M8 75 750 380/660 2 360
А315S8 90 750 380/660
74 000 4 775 1 000 А355SMA6 160 1 000 380/660
110 500 10 695 1 500 ДАЗО4‑400У‑4МУ1 500 1 500 6 000
ДАЗО4‑450Х‑4МУ1 630 1 500 6 000
ВДН‑18 115 550 2 235 86 750 АИР315S8У2 90 750 380/660 4 950
5АМ315M8 110 750 380/660
152 000 3 865 1 000 АИР355M6У2 200 1 000 380/660
А280M6 90 1 000 380/660
ВДН‑19 78 000 3 300 85 750 А355SMB8 160 750 380/660 3 550
105 000 5 850 1 000 ДАЗО4‑400Х‑6МУ1 315 1 000 6 000
ДАЗО4‑400У‑6МУ1 400 1 000 6 000
ВДН‑20 130 535 1 735 86 600 АИР355S10У2 90 600 380/660 5 650
163 445 2 720 750 ДАЗО4‑400У‑8У1 250 750 6 000
215 000 4 710 1 000 АОД‑315/160‑6/8У1 315/160 1 000/750 6 000
АОД‑400/250‑6/8У1 400/250 1 000/750 6 000
ДАЗО4‑400У‑6У1 400 1 000 6 000
ВДН‑21 105 000 4 000 85 750 А355SMB8 160 750 380/660 4 500
ДАЗО4‑400Х‑8МУ1 200 750 6 000
135 000 7 200 1 000 ДАЗО4‑400У‑6МУ1 400 1 000 6 000
ВДН‑22 167 720 2 125 86 600 ДАЗО4‑450Х‑10МТ1 200 600 6 000 7 000
210 000 3 330 750 ДАЗО4‑450УК‑8У1 250 750 6 000
ВДН‑24 219 630 2 520 86 600 ДАЗО4‑450У‑10МТ2 250 600 6 000 7 800
275 000 3 950 750 ДАЗО4‑450УК‑8У1 400 750 6 000
ВДН‑26 279 530 2 940 86 600 ДАЗО4‑450У‑10У1 315 600 6 000 8 700
350 000 4 610 750 2АДО‑800/500‑6000-
8/10У1		 800/500 750/600 6 000
ДАЗО4‑560Х‑8У1 630 750 6 000
ДАЗО4С‑560Х‑8У1 630 750 6 000
ВДН‑26Ф 299 500 4 590 86 600 2АДО‑800/500‑6000-
8/10У1		 800/500 750/600 6 000 8 750
375 000 5 750 750 ДАЗО4‑560Х‑8У1 630 750 6 000
ВДН‑28 343 420 3 220 86 600 АОД‑800/400‑8/10У1 800/400 750/600 6 000 11 150
430 000 5 050 750
ВДН‑31,5 244 650 4 185 84,5 500 2АДО‑630/370‑6000-
10/12У1		 630/370 600/500 6 000 11 600
293 100 6 000 600 2АДО‑С‑1000/630‑6000-
8/10У1		 1 000/630 750/600 6 000
367 000 9 415 750 АОД‑1250/800‑8/10У1 1 250/800 750/600 6 000
ВДН‑32Б 316 660 2 680 88 500 АОД‑630/370‑10/12У1 630/370 600/500 6 000 13 450
379 360 3 845 600 АОД‑1000/630‑8/10У1 1 000/630 750/600 6 000
475 000 6 030 750 АОДМ‑1600/1000‑6/8У1 1 600/1 000 1 000/750 6 000
ВВДН‑15 38 000 8 250 82 1 500 А315S4 160 1 500 380/660 2 280
4АМ315М4 200 1 500 380/660
АИР355S4У2 250 1 500 380/660
ВВДН‑17 58 000 10 500 82 1 500 АИР355М4У2 315 1 500 380/660 2 700
ДАЗО4-400ХК-4У1 315 1 500 6 000

Характеристики приведены в режиме максимального КПД для перемещаемой среды с параметрами: Pбар=760 мм рт. ст. и t=30°С.

Технические характеристики тягодутьевых машин типа ВДНx2 №24÷36

Типоразмер машины Произво-дительность, Q, м3/ч Полное давление, Pa, Па Макси-мальный КПД, η, % Частота вращения, мин-1 Электродвигатель Масса без эл. дв., кг
Типоразмер Мощность, кВт Частота вращения, мин-1 Напря-жение, В
ВДН‑24×2М 399 330 2 795 86 600 АОД‑630/400‑8/10У1 630/400 750/600 6 000 20 800
500 000 4 380 750
ВДН‑25×2У 239 600 2 960 86 600 АОД‑630/400‑8/10У1 630/400 750/600 6 000 19 600
300 000 4 640 750 АОД‑1600/800‑6/8У1 1 600/800 1 000/750 6 000
ВДН‑25×2М 380 100 4 760 87 750 АОД‑1600/800‑6/8У1 1 600/800 1 000/750 6 000 24 550
500 000 8 240 1 000 ДАЗО4‑560У‑6У1 1 600 1 000 6 000
ВДН‑25×2 500 000 8 750 88 1 000 АДО‑2500/1000У1 2 500 1 000 6 000 25 050
ВДН‑25×2‑I 383 140 5 520 87,5 750 АОДМ‑1600/1000‑6/8У1 1 600/1 000 1 000/750 6 000 25 050
504 000 9 540 1 000 ДАЗО4‑560У‑6У1 1600 1 000 6 000
ВДН‑25×2‑II 500 000 10 175 88,5 1 000 АДО‑2500/1000У1 2 500 1 000 6 000 25 100
ВДН‑25×2‑IIМ 515 000 11 400 87,5 1 000 АДО‑2500/1000У1 2 500 1 000 6 000 25 050
ВДН‑28×2‑I 730 000 12 300 87 1 000 АДО‑3150/1000У1 3 150 1 000 6 000 35 200
ВДН‑36×2‑Э 1 350 000 8 680 88 750 АО2‑18‑120‑8/10У1 4 000/2 000 750/600 6 000 65 000

Характеристики приведены в режиме максимального КПД для перемещаемой среды с параметрами: Pбар=760 мм рт. ст. и t=30°С.

Габаритные размеры


Схема разворотов корпусов тягодутьевых машин одностороннего всасывания.

Габаритные и присоединительные размеры ВДН №6,3÷13 исполнения 1

Габаритные и присоединительные размеры центробежных тягодутьевых машин ВДН №6,3÷13 исполнения 1

Типоразмер машины Размеры, мм
D D1 D2 d B b a Lmax L1 L2 L3 H
ВДН‑6,3 630 418 460 12 1 057 409,5 330 993 236 330 610 950
ВДН‑8 800 530 570 12 1 329 520 487 1 237 277 330 610 1 196
ВДН‑9 900 530 570 14 1 489 585 508 1 276 296 330 610 1 346
ВДН‑10 1 000 660 702 14 1 650 650 555 1 352 315 330 610 1 496
ВДН‑11,2 1 120 660 702 14 1 843 728 577 1 588 343 565 760 1 678
ВДН‑12,5 1 250 830 875 14 2 051 812,5 671 1 772 368 565 760 1 873
ВДН‑13 1 300 830 875 14 2 051 812,5 717 2 058 423 750 760 1 873
Типоразмер машины Размеры, мм N N2 n1 n2
h h1 C E T1 T2 t1 t2
ВДН‑6,3 413 532 315 236 366 285 122 95 8 12 3 3
ВДН‑8 523 580 400 300 450 354 90 118 12 12 5 3
ВДН‑9 593 580 450 338 500 388 100 97 12 18 5 4
ВДН‑10 663 600 500 375 552 425 92 85 12 22 6 5
ВДН‑11,2 748 700 560 420 605 472 121 118 12 18 5 4
ВДН‑12,5 838 730 625 470 675 520 135 104 16 20 5 5
ВДН‑13 838 760 625 580 675 630 75 63 16 38 9 10

Габаритные и присоединительные размеры ВДН №6,3÷13 исполнения 3

Габаритные и присоединительные размеры центробежных тягодутьевых машин ВДН №6,3÷13 исполнения 3

Типоразмер машины Размеры, мм
D D1 D2 d B b a Lmax L1 L2 L3 H
ВДН‑6,3 630 418 460 12 1 057 409,5 330 1 568 236 460 610 950
ВДН‑8 800 530 570 12 1 329 520 487 1 930 277 500 610 1 196
ВДН‑9 900 530 570 14 1 489 585 508 2 100 296 530 610 1 346
ВДН‑10 1 000 660 702 14 1 650 650 555 2 175 315 550 610 1 496
ВДН‑11,2 1 120 660 702 14 1 843 728 577 2 623 343 800 760 1 678
ВДН‑12,5 1 250 830 875 14 2 051 812,5 671 2 825 368 800 760 1 873
ВДН‑13 1 300 830 875 14 2 051 812,5 717 3 182 423 800 760 1 873
Типоразмер машины Размеры, мм N N2 n1 n2
h h1 C E T1 T2 t1 t2
ВДН‑6,3 413 532 315 236 366 285 122 95 8 12 3 3
ВДН‑8 523 580 400 300 450 354 90 118 12 12 5 3
ВДН‑9 593 580 450 338 500 388 100 97 12 18 5 4
ВДН‑10 663 600 500 375 552 425 92 85 12 22 6 5
ВДН‑11,2 748 700 560 420 605 472 121 118 12 18 5 4
ВДН‑12,5 838 730 625 470 675 520 135 104 16 20 5 5
ВДН‑13 838 760 625 580 675 630 75 63 16 38 9 10

Габаритные и присоединительные размеры ВДН №6,3÷13 исполнения 5

Габаритные и присоединительные размеры центробежных тягодутьевых машин ВДН №6,3÷13 исполнения 5

Типоразмер машины Размеры, мм
D D1 D2 d B b a L L1 L2 L3 L4 L5 L6
ВДН‑6,3 630 418 460 12 1 468 409,5 330 1 100 184 450 ─ 236 ─ 1 074
ВДН‑8 800 530 570 12 1 812 520 487 1 305 215 420 ─ 244 ─ 1 275
ВДН‑9 900 530 570 14 1 902 585 508 1 470 296 450 59 244 394 1 275
ВДН‑10 1 000 660 702 14 2 140 650 555 1 530 315 450 59 244 456 1 422
ВДН‑11,2 1 120 660 702 14 2 728 728 577 1 815 300 650 25 370 620 1 980
ВДН‑12,5 1 250 830 875 14 2 845 812,5 671 1 930 326 650 25 370 620 1 980
ВДН‑12,5 1 300 830 875 14 2 845 812,5 717 2 030 381 650 25 370 620 1 980
Типоразмер машины Размеры, мм N N2 N3 n1 n2
H h h1 C E T1 T2 t1 t2
ВДН‑6,3 950 413 532 315 236 366 285 122 95 8 12 4 3 3
ВДН‑8 1 196 523 580 400 300 450 354 90 118 12 12 4 5 3
ВДН‑9 1 346 593 580 450 338 500 388 100 97 12 18 5 5 4
ВДН‑10 1 496 663 600 500 375 552 425 92 85 12 22 5 6 5
ВДН‑11,2 1 678 748 700 560 420 605 472 121 118 12 18 5 5 4
ВДН‑12,5 1 873 838 730 625 470 675 520 135 104 16 20 5 5 5
ВДН‑13 1 873 838 760 625 580 675 630 75 63 16 38 5 9 10

Габаритные и присоединительные размеры машин ВДН №15÷32

Габаритные и присоединительные размеры центробежных тягодутьевых машин ВДН №15÷32

Типоразмер машины ϕ Размеры, мм
h1 L1 L2 L4 D D1 D2 d d2 A a B b
ВДН‑15 0°÷45° 1 500 650 650 674 1 500 1 100 1 175 14 18 2 221 715 2 538 975
60°÷105° 1 400 650 650 674
120°÷150° 1 300 650 650 674
165°÷210° 1 200 650 650 674
225°÷255° 1 100 650 650 674
270° 1 100 1 600 650 674
ϕ Размеры, мм N N2
H h h2 C E T1 T2 L3 L5 L6 L7
0°÷270° 2 182 928 555 750 560 825 640 674 230 700 620 16 18
Типоразмер машины ϕ Размеры, мм
h1 L1 L2 L4 D D1 D2 d d2 A a B b
ВДН‑17 0°÷45° 1 700 650 650 746 1 700 1 100 1 175 14 18 2 283 743 2 857 1 105
60°÷105° 1 600 650 650 746
120°÷150° 1 500 650 650 746
165°÷180° 1 400 650 650 746
195°÷255° 1 300 650 650 746
270° 1 200 1 800 650 746
ϕ Размеры, мм N N2
H h h2 C E T1 T2 L3 L5 L6 L7
0°÷270° 2 462 1 048 555 850 632 920 700 746 228 700 620 16 18
Типоразмер машины ϕ Размеры, мм
h1 L1 L2 L4 D D1 D2 d d2 A a B b
ВДН‑18 0° 2 500 1 740 970 1 620 1 800 1 650 1 720 19 19 3 249 1 150 4 200 1 530
15° 2 185 1 245 1 560 830
30° 1 570 1 580 2 260 830
45° 990 1 900 2 580 830
60° 1 300 1 665 2 175 830
75° 1 290 1 600 2 115 830
90° 1 470 1 370 1 855 830
105° 1 290 1 440 1 945 830
120° 1 350 1 315 1 800 830
135° 1 770 1 470 1 070 830
150° 1 470 1 040 1 510 830
165° 1 200 1 230 1 730 830
180° 900 1 355 1 890 830
270° 1 375 2 710 1 320 830
ϕ Размеры, мм N N2
H h h2 C E T1 T2 L3 L5 L6 L7
0°÷270° 3 380 1 375 622 1 620 1 080 1 710 1 170 830 524 800 710 24 20
Типоразмер машины ϕ Размеры, мм
h1 L1 L2 L4 D D1 D2 d d2 A a B b
ВДН‑19 0° 750 1 646 900 1 362 1 900 1 245 1 325 18 18 2 834 924 3 209 1 235
15° 750 1 612 1 000 1 362
30° 1 000 1 437 1 200 1 362
45° 750 1 550 1 946 600
60° 750 1 513 1 808 600
75° 1 000 1 323 1 603 600
90° 750 1 437 1 740 600
105° 1 000 1 362 1 511 600
120° 1 100 1 096 1 362 600
135° 750 850 1 621 1 362
150° 1 200 877 1 137 600
165° 1 000 1 118 1 387 600
180° 750 1 220 1 514 600
270° 750 1 966 1 272 600
ϕ Размеры, мм N N2
H h h2 C E T1 T2 L3 L5 L6 L7
0°÷270° 2 810 1 230 622 950 707 1 070 820 600 450 800 710 16 16
Типоразмер машины ϕ Размеры, мм
h1 L1 L2 L4 D D1 D2 d d2 A a B b
ВДН‑20 0° 2 740 1 840 1 080 1 740 2 000 1 810 1 880 22 19 3 331 1 176 4 641 1 700
15° 2 410 1 330 1 835 920
30° 1 760 1 090 2 435 920
45° 1 180 2 030 2 720 920
60° 1 420 1 820 2 380 920
75° 1 460 1 705 2 270 920
90° 1 460 1 620 2 175 920
105° 1 460 1 530 2 080 920
120° 1 470 1 440 1 980 920
135° 1 910 1 600 1 225 920
150° 1 580 1 160 1 690 920
165° 1 310 1 340 1 890 920
180° 1 040 1 440 2 030 920
270° 1 500 2 935 1 400 920
ϕ Размеры, мм N N2
H h h2 C E T1 T2 L3 L5 L6 L7
0°÷270° 3 838 1 612 622 1 800 1 200 1 888 1 288 920 535 800 710 24 20
Типоразмер машины ϕ Размеры, мм
h1 L1 L2 L4 D D1 D2 d d2 A a B b
ВДН‑21 0° 750 1 812 900 1 432 2 100 1 650 1 720 18 18 2 923 980 3 703 1 365
15° 750 1 776 1 000 1 432
30° 750 1 745 1 200 1 432
45° 750 1 709 2 187 670
60° 750 1 668 2 005 670
75° 1 000 1 496 1 814 670
90° 750 1 585 1 927 670
105° 1 000 1 404 1 717 670
120° 1 200 1 207 1 482 670
135° 750 1 480 1 798 670
150° 1 200 1 095 1 386 670
165° 1 000 1 238 1 544 670
180° 750 1 353 1 685 670
270° 750 2 136 1 429 670
ϕ Размеры, мм N N2
H h h2 C E T1 T2 L3 L5 L6 L7
0°÷270° 3 041 1 340 622 1 050 780 1 125 860 670 448 800 710 24 20
Типоразмер машины ϕ Размеры, мм
h1 L1 L2 L4 D D1 D2 d d2 A a B b
ВДН‑22 0° 3 050 1 690 1 100 1 610 2 200 2 020 2 110 19 19 3 721 1 258 5 100 1 865
30° 1 970 1 780 2 780 920
45° 1 440 2 120 2 810 920
60° 1 280 2 125 2 765 920
75° 1 440 1 950 2 570 920
90° 1 485 1 830 2 450 920
105° 1 465 1 755 2 360 920
120° 1 470 1 670 2 260 920
135° 2 100 1 000 1 550 920
150° 1 900 1 220 1 970 920
165° 1 505 1 390 1 970 920
180° 1 515 1 280 1 850 920
270° 1 650 3 250 1 480 920
ϕ Размеры, мм N N2
H h h2 C E T1 T2 L3 L5 L6 L7
0°÷270° 4 110 1 650 630 1 980 1 320 2 112 1 450 920 649 920 920 24 24
Типоразмер машины ϕ Размеры, мм
h1 L1 L2 L4 D D1 D2 d d2 A a B b
ВДН‑24 0° 3 300 1 860 1 325 1 760 2 400 2 100 2 180 19 22 3 899 1 365 5 402 2 040
30° 2 100 2 000 3 025 1 270
45° 1 600 2 300 3 080 1 270
60° 1 600 2 205 2 925 1 270
75° 1 600 1 800 2 830 1 270
90° 1 600 2 000 2 720 1 270
105° 1 600 1 895 2 605 1 270
120° 1 600 1 800 2 495 1 270
135° 1 600 1 705 2 400 1 270
150° 1 800 1 420 2 085 1 270
165° 1 600 1 505 2 185 1 270
180° 1 600 1 385 2 055 1 270
270° 1 785 3 565 1 630 1 270
ϕ Размеры, мм N N2
H h h2 C E T1 T2 L3 L5 L6 L7
0°÷270° 4 515 1 710 630 2 160 1 490 2 292 1 600 1 270 545 920 1 050 24 26
Типоразмер машины ϕ Размеры, мм
h1 L1 L2 L4 D D1 D2 d d2 A a B b
ВДН‑26
ВДН‑26Ф		 0° 3 650 2 200 1 550 1 870 2 600 2 300 2 370 19 22 4 015 1 450 5 930 2 210
30° 2 250 2 170 3 280 1 270
45° 1 700 2 490 3 350 1 270
60° 1 600 2 445 3 235 1 270
75° 2 000 2 065 2 815 1 270
90° 1 700 2 165 2 950 1 270
105° 1 700 2 055 2 830 1 270
120° 1 700 1 955 2 710 1 270
135° 2 100 1 440 2 185 1 270
150° 1 900 1 570 2 295 1 270
165° 1 700 1 635 2 380 1 270
180° 1 700 1 510 2 240 1 270
270° 1 925 3 825 1 760 1 270
ϕ Размеры, мм N N2
H h h2 C E T1 T2 L3 L5 L6 L7
0°÷270° 4 730 1 855 630 2 340 1 560 2 472 1 692 1 270 576 920 1 050 24 28
Типоразмер машины ϕ Размеры, мм
h1 L1 L2 L4 D D1 D2 d d2 A a B b
ВДН‑28 0° 1 810 1 850 1 300 2 440 2 800 2 500 2 630 22 22 4 248 1 628 6 400 2 380
75° 1 770 2 465 3 315/1 550 1 400/2 440
90° 1 750 1 750 1 900 2 440
105° 1 800 2 210 3 040/1 330 1 400/2 440
180° 1 640 1 800 2 620/1 370 1 400/2 440
270° 1 580 2 630 1 400 2 440
ϕ Размеры, мм N N2
H h h2 C E T1 T2 L3 L5 L6 L7
0°÷270° 5 100 2 000 630 2 520 1 680 2 652 1 800 1 440 45 920 1 050 24 30
Типоразмер машины ϕ Размеры, мм
h1 L1 L2 L4 D D1 D2 d d2 A a B b
ВДН‑31,5 0° 1 350 1 400 1 400 1 898 3 160 2 020 2 110 19 22 3 892 1 188 5 160 2 002
75° 280 2 450 3 050 1 000
90° 840 2 300 2 825 1 000
ϕ Размеры, мм N N2
H h h2 C E T1 T2 L3 L5 L6 L7
0°÷270° 4 725 2 156 830 1 539 1 148 1 673 1 280 1 000 547 1 300 1 150 24 24
Типоразмер машины ϕ Размеры, мм
h1 L1 L2 L4 D D1 D2 d d2 A a B b
ВДН‑32Б 0° 1 810 1 850 1 300 2 440 3 200 2 500 2 630 22 22 4 606 1 628 6 400 2 380
75° 1 770 2 465 3 315/1 550 1 440/2 440
90° 1 750 1 750 1 900 2 440
105° 1 800 2 210 3 040/1 330 1 400/2 440
180° 1 640 1 800 2 620/1 370 1 400/2 440
270° 1 580 2 630 1 400 2 440
ϕ Размеры, мм N N2
H h h2 C E T1 T2 L3 L5 L6 L7
0°÷270° 5 100 2 000 830 2 520 1 680 2 652 1 800 1 440 100 1 300 1 150 24 30
ВВДН‑15 0°÷30° 1 500 650 650 418 1 500 830 875 12 18 2 125 725 2 540 939
45°÷105° 1 400 650 650 418
120°÷150° 1 300 650 650 418
165°÷210° 1 200 650 650 418
225°÷255° 1 100 650 650 418
270° 1 100 1 600 650 418
ϕ Размеры, мм N N2
H h h2 C E T1 T2 L3 L5 L6 L7
0°÷270° 2 180 928 555 822 300 910 390 418 252 700 620 16 20
ВВДН‑17 0°÷45° 1 700 650 650 458 1 700 960 1 030 14 18 2 116 700 2 860 1 077
60°÷105° 1 600 650 650 458
120°÷150° 1 500 650 650 458
165°÷180° 1 400 650 650 458
195°÷255° 1 300 650 650 458
270° 1 200 1 800 650 458
ϕ Размеры, мм N N2
H h h2 C E T1 T2 L3 L5 L6 L7
0°÷270° 2 450 1 048 555 906 340 980 460 458 248 700 620 16 20

Схема разворотов корпусов тягодутьевых машин двустороннего всасывания.

Габаритные и присоединительные размеры машин ВДН×2

Габаритные и присоединительные размеры центробежных тягодутьевых машин ВДН×2 №24÷36

Типоразмер машины ϕск‑ϕкв Размеры, мм
B1 B2 B3 B4 H2 H3 H4 L1 L1′ L2 L2′ L3 L3′ L4 L4′ A A1 b
ВДН‑24×2М 0°-90° 1 250 1 250 900 900 1 450 1 450 ─ 3 630 3 630 245 245 ─ ─ 805 805 5 900 4 748 2 040
ϕск‑ϕкв Размеры, мм N N2
B5 D d d2 C E C2 E2 T1 T2 T3 T4 H1 h h2 L5
0°-90° 1 300 2 400 19 19 2 160 2 880 3 900 1 300 2 280 3 000 4 020 1 410 880 1 770 2 780 430 24 40
Типоразмер машины ϕск‑ϕкв Размеры, мм
B1 B2 B3 B4 H2 H3 H4 L1 L1′ L2 L2′ L3 L3′ L4 L4′ A A1 b
ВДН‑25×2У 90°-90° 1 400 1 400 810 810 1 600 1 378 1 307 2 850 2 850 420 420 400 400 585 585 5 800 4 785 1 867
ϕск‑ϕкв Размеры, мм N N2
B5 D d d2 C E C2 E2 T1 T2 T3 T4 H1 h h2 L5
90°-90° 900 2 500 22 22 1 815 2 100 3 675 1 175 1 925 2 205 3 783 1 275 700 1 765 2 350 310 28 36
Типоразмер машины ϕск‑ϕкв Размеры, мм
B1 B2 B3 B4 H2 H3 H4 L1 L1′ L2 L2′ L3 L3′ L4 L4′ A A1 b
ВДН‑25×2M 0°-90° 1 400 1 200 810 810 1 670 1 380 1 505 3 000 3 000 345 345 400 400 475 475 5 600 4 785 1 867
ϕск‑ϕкв Размеры, мм N N2
B5 D d d2 C E C2 E2 T1 T2 T3 T4 H1 h h2 L5
0°-90° 1 300 2 440 22 22 1 815 2 250 3 675 1 175 1 925 2 358 3 783 1 275 980 1 765 2 350 420 32 36
Типоразмер машины ϕск‑ϕкв Размеры, мм
B1 B2 B3 B4 H2 H3 H4 L1 L1′ L2 L2′ L3 L3′ L4 L4′ A A1 b
ВДН‑25×2
ВДН‑25×2‑I		 0°-90° 1 400 1 200 810 810 1 600 1 380 1 505 3 000 3 000 345 345 400 400 475 475 5 600 4 785 1 867
45°-75° 910 1 640 810 810 1 670 1 380 1 225 3 000 3 000 345 345 400 400 475 475
ϕск‑ϕкв Размеры, мм N N2
B5 D d d2 C E C2 E2 T1 T2 T3 T4 H1 h h2 L5
─ 1 300 2 500 22 22 1 815 2 250 3 675 1 175 1 925 2 358 3 783 1 275 980 1 765 2 350 420 32 36
Типоразмер машины ϕск‑ϕкв Размеры, мм
B1 B2 B3 B4 H2 H3 H4 L1 L1′ L2 L2′ L3 L3′ L4 L4′ A A1 b
ВДН‑25×2‑II
ВДН‑25×2‑IIM		 0°-90° 1 400 1 200 810 810 1 670 1 380 1 505 3 000 3 000 345 345 400 400 475 475 5 600 4 725 1 867
0°-135° 1 400 1 200 1 400 630 1 380 1 380 1 500 3 000 3 000 510 700 ─ ─ 710 520
45°-45° 910 1 640 630 1 400 1 380 1 380 1 225 3 000 3 000 700 510 ─ ─ 520 710
ϕск‑ϕкв Размеры, мм N N2
B5 D d d2 C E C2 E2 T1 T2 T3 T4 H1 h h2 L5
─ 1 300 2 500 22 22 1 815 2 250 3 675 1 175 1 925 2 358 3 783 1 275 980 1 765 2 350 420 32 36
Типоразмер машины ϕск‑ϕкв Размеры, мм
B1 B2 B3 B4 H2 H3 H4 L1 L1′ L2 L2′ L3 L3′ L4 L4′ A A1 b
ВДН‑28×2‑I 0°-45° 1 520 1 500 720 1 320 1 500 1 500 1 715 2 990 2 990 745 555 ─ ─ 770 960 6 300 4 880 2 092
0°-135° 1 520 1 320 1 500 720 1 500 1 500 1 715 2 990 2 990 555 745 ─ ─ 960 770
45°-45° 980 1 850 720 1 500 1 500 1 500 1 412 2 990 2 990 745 555 ─ ─ 770 960
ϕск‑ϕкв Размеры, мм N N2
B5 D d d2 C E C2 E2 T1 T2 T3 T4 H1 h h2 L5
─ 1 390 2 800 19 19 2 035 2 240 4 115 1 315 2 147 2 340 4 230 1 427 1 230 1 982 2 410 650 34 40
Типоразмер машины ϕск‑ϕкв Размеры, мм
B1 B2 B3 B4 H2 H3 H4 L1 L1′ L2 L2′ L3 L3′ L4 L4′ A A1 b
ВДН‑36×2‑Э 0°-45° 2 730 1 950 940 2 000 2 040/
2 410		 2 040/
2 410		 2 084/
1 714		 4 232 4 232 748 544 ─ ─ 871 1 075 7 750 6 420 2 690
0°-165° 2 730 1 950 2 950 1 400 2 040/
2 410		 2 040/
2 410		 2 084/
1 714		 4 232 4 232 579 1 094 ─ ─ 1 040 525
ϕск‑ϕкв Размеры, мм N N2
B5 D d d2 C E C2 E2 T1 T2 T3 T4 H1 h h2 L5
─ 1 390 3 600 22 22 2 614 3 420 5 290 1 688 2 750 3 552 5 423 1 820 1 230 2 540 3 544 650 44 48
Аэродинамические характеристики

ВДН-6,3

ВДН-8

ВДН-9

ВДН-10

ВДН-11,2

ВДН-12,5

ВДН-13

ВДН-15

ВДН-17

ВДН-18

ВДН-19

ВДН-20

ВДН-21

ВДН-22

ВДН-24

ВДН-26

ВДН-26Ф

ВДН-28

ВДН-31,5

ВДН-32Б

ВДН-24×2М

ВДН-25×2У

ВДН-25×2М

ВДН-25×2

ВДН-25×2-I

ВДН-25×2-II

ВДН-25×2-IIМ

ВДН-28×2-I

ВДН-36×2-Э

Акустические характеристики

Акустические характеристики тягодутьевых машин типа ВДН №6,3÷32, ВВДН 15÷17

Типоразмер машины Частота вращения, мин-1 Зона измерений Значения уровней звуковой мощности Lpi, дБ в октавных полосах f, Гц LpA, дБА
125 250 500 1000 2000 4000 8000
ВДН-6,3 1 000 Нагнетание 80 84 91 81 79 80 66 90
Всасывание 76 80 87 75 74 76 62 86
Вокруг корпуса 71 76 82 69 67 67 60 80
1 500 Нагнетание 88 90 95 92 89 84 79 97
Всасывание 84 86 91 88 85 80 75 93
Вокруг корпуса 79 81 85 82 78 72 67 86
ВДН-8 1 000 Нагнетание 86 90 88 85 83 77 70 91
Всасывание 82 86 84 81 79 73 66 87
Вокруг корпуса 77 81 78 75 72 65 58 80
1 500 Нагнетание 94 96 101 98 95 90 85 103
Всасывание 90 92 97 94 91 87 81 99
Вокруг корпуса 85 87 91 88 84 78 73 92
ВДН-9 1 000 Нагнетание 90 94 92 89 87 81 74 94
Всасывание 86 90 88 85 84 77 70 90
Вокруг корпуса 81 84 82 79 76 69 62 83
1 500 Нагнетание 97 100 105 102 99 94 89 107
Всасывание 93 96 101 98 95 90 85 103
Вокруг корпуса 88 91 94 91 89 82 77 96
ВДН-10 1 000 Нагнетание 96 100 98 95 93 87 80 100
Всасывание 92 96 94 91 89 83 76 96
Вокруг корпуса 89 92 90 87 84 77 70 91
1 500 Нагнетание 103 106 111 108 105 100 95 113
Всасывание 99 102 107 104 101 96 91 109
Вокруг корпуса 94 97 101 98 94 88 83 102
ВДН-11,2 1 000 Нагнетание 100 103 102 99 97 91 84 104
Всасывание 96 100 98 95 93 87 80 100
Вокруг корпуса 93 96 94 91 88 81 74 95
1 500 Нагнетание 107 110 115 112 109 104 99 117
Всасывание 103 106 111 108 105 100 93 113
Вокруг корпуса 98 101 105 102 98 92 87 106
ВДН-12,5 1 000 Нагнетание 103 107 106 103 101 95 88 108
Всасывание 99 103 102 99 97 91 84 104
Вокруг корпуса 96 99 98 95 92 85 78 99
1 500 Нагнетание 111 114 119 116 113 108 103 121
Всасывание 107 110 115 112 109 104 99 117
Вокруг корпуса 102 105 109 106 102 96 91 110
ВДН-13 1 000 Нагнетание 103 108 107 104 102 98 92 109
Всасывание 99 104 103 100 98 94 88 105
Вокруг корпуса 94 98 97 94 91 86 80 98
1 500 Нагнетание 112 115 120 117 114 109 104 122
Всасывание 108 111 116 113 110 105 100 118
Вокруг корпуса 103 106 110 107 103 97 92 111
ВДН-15 750 Нагнетание 101 106 105 102 100 96 90 107
Всасывание 97 102 101 98 96 92 86 103
Вокруг корпуса 92 96 105 92 89 84 78 96
1 000 Нагнетание 108 113 112 109 107 103 97 114
Всасывание 104 109 108 105 103 99 93 110
Вокруг корпуса 99 103 102 99 96 91 85 103
1 500 Нагнетание 101 106 105 102 100 96 90 107
Всасывание 97 102 101 98 96 92 86 103
Вокруг корпуса 92 96 105 92 89 84 78 96
ВДН-17 750 Нагнетание 105 110 109 106 104 100 94 111
Всасывание 101 106 105 102 100 96 90 107
Вокруг корпуса 96 100 99 96 93 88 82 100
1 000 Нагнетание 112 117 116 113 111 107 101 118
Всасывание 108 113 112 109 107 103 97 114
Вокруг корпуса 103 107 106 103 100 95 89 107
1 500 Нагнетание 121 124 129 126 123 118 113 131
Всасывание 117 120 125 122 119 114 109 127
Вокруг корпуса 112 115 119 116 112 106 101 120
ВДН-18 750 Нагнетание 105 107 105 104 100 95 91 105
Всасывание 102 103 102 101 97 92 87 105
Вокруг корпуса 95 94 92 91 87 84 82 95
1 000 Нагнетание 113 114 112 111 107 102 98 113
Всасывание 109 120 109 108 104 99 94 113
Вокруг корпуса 103 103 99 99 97 91 89 103
ВДН-19 750 Нагнетание 111 114 113 110 108 104 98 115
Всасывание 105 110 109 106 104 100 94 111
Вокруг корпуса 100 104 103 100 97 92 85 105
1 000 Нагнетание 118 122 120 117 115 111 105 123
Всасывание 114 118 116 113 111 107 101 119
Вокруг корпуса 109 112 110 107 104 100 93 112
ВДН-20 750 Нагнетание 108 109 108 107 103 98 93 108
Всасывание 105 106 105 104 100 95 90 108
Вокруг корпуса 97 97 95 94 90 87 83 98
1 000 Нагнетание 115 116 115 114 110 105 100 115
Всасывание 112 113 112 111 107 102 97 115
Вокруг корпуса 104 104 102 101 97 94 90 105
ВДН-21 600 Нагнетание 107 105 106 105 101 96 89 109
Всасывание 108 103 104 102 99 97 92 107
Вокруг корпуса 104 102 101 98 94 88 79 103
750 Нагнетание 113 111 112 111 107 102 95 115
Всасывание 114 109 110 108 105 103 98 113
Вокруг корпуса 110 108 107 104 100 94 85 109
ВДН-24 600 Нагнетание 110 108 109 108 104 99 92 112
Всасывание 111 106 107 105 102 100 95 110
Вокруг корпуса 107 105 104 101 106 91 82 109
750 Нагнетание 116 114 115 114 110 105 98 118
Всасывание 117 112 113 111 108 106 101 116
Вокруг корпуса 113 111 110 107 112 97 88 115
ВДН-26 600 Нагнетание 113 111 112 111 107 102 96 115
Всасывание 114 109 110 108 106 103 98 113
Вокруг корпуса 110 108 107 104 100 94 85 109
750 Нагнетание 119 117 118 117 113 108 102 121
Всасывание 120 115 116 114 112 109 104 119
Вокруг корпуса 116 114 113 110 106 100 91 115
ВДН-28 600 Нагнетание 116 114 115 114 110 105 98 118
Всасывание 117 112 113 111 108 106 101 116
Вокруг корпуса 113 111 110 107 103 97 89 112
750 Нагнетание 121 119 120 119 115 110 103 123
Всасывание 122 117 118 116 113 111 106 121
Вокруг корпуса 118 116 115 112 108 102 94 117
ВДН-31,5 600 Нагнетание 117 113 110 104 102 94 86 111
Всасывание 111 110 111 105 101 93 85 111
Вокруг корпуса 102 100 100 102 99 91 85 105
750 Нагнетание 121 121 116 112 108 103 94 118
Всасывание 115 117 116 114 108 101 93 118
Вокруг корпуса 109 106 106 107 106 101 92 112
ВДН-32Б 600 Нагнетание 117 115 116 115 111 105 99 119
Всасывание 118 113 113 112 109 107 102 117
Вокруг корпуса 114 112 111 108 104 98 89 113
750 Нагнетание 123 121 122 121 117 112 105 125
Всасывание 124 118 119 118 115 113 108 123
Вокруг корпуса 119 118 117 114 110 104 95 119
ВВДН-15 1 500 Нагнетание 116 120 111 107 103 96 89 115
Всасывание 113 115 108 105 101 93 87 111
Вокруг корпуса 110 111 104 102 97 90 82 108
ВВДН-17 600 Нагнетание 120 125 115 111 107 100 93 119
Всасывание 117 119 112 109 105 97 91 115
Вокруг корпуса 114 115 108 106 101 94 86 111

ПРИМЕЧАНИЕ: Акустические характеристики приведены для условий: аппарат осевой направляющий полностью открыт, Pбар=760 мм рт. ст., температура перемещаемой среды t=30°С.

Акустические характеристики тягодутьевых машин типа ВДНх2 №24÷36

Типоразмер машины Частота вращения, мин-1 Зона измерений Значения уровней звуковой мощности Lpi, дБ в октавных полосах f, Гц LpA, дБА
125 250 500 1000 2000 4000 8000
ВДН-24х2М 750 Нагнетание 120 118 119 118 113 108 101 122
Всасывание 120 115 116 114 111 109 105 119
Вокруг корпуса 116 114 113 110 106 100 91 115
ВДН-25х2У 750 Нагнетание 121 120 117 118 112 109 107 121
Всасывание 116 111 111 113 109 106 103 117
Вокруг корпуса 115 113 108 108 106 101 96 113
ВДН-25х2 750 Нагнетание 120 119 116 117 113 109 106 121
Всасывание 115 110 109 111 107 106 108 116
Вокруг корпуса 114 113 111 107 105 101 96 113
1 000 Нагнетание 127 126 123 124 120 116 113 128
Всасывание 122 117 116 118 114 113 108 122
Вокруг корпуса 121 120 118 114 112 108 103 120
ВДН-25х2-II 750 Нагнетание 137 131 132 129 125 120 114 134
Всасывание 128 122 123 122 120 120 116 128
Вокруг корпуса 128 123 119 115 114 110 106 122
ВДН-36х2-Э 750 Нагнетание 134 136 131 126 122 118 107 133
Всасывание 121 123 122 118 112 109 101 123
Вокруг корпуса 112 103 112 109 109 103 92 115

ПРИМЕЧАНИЕ: Акустические характеристики приведены для условий: аппарат осевой направляющий полностью открыт, Pбар=760 мм рт. ст., температура перемещаемой среды t=30°С.

Описание

Скачать

Похожие товары


    Важно заполнить это поле


    Важно заполнить это поле



    Он будет закрыт в 0 секунд
