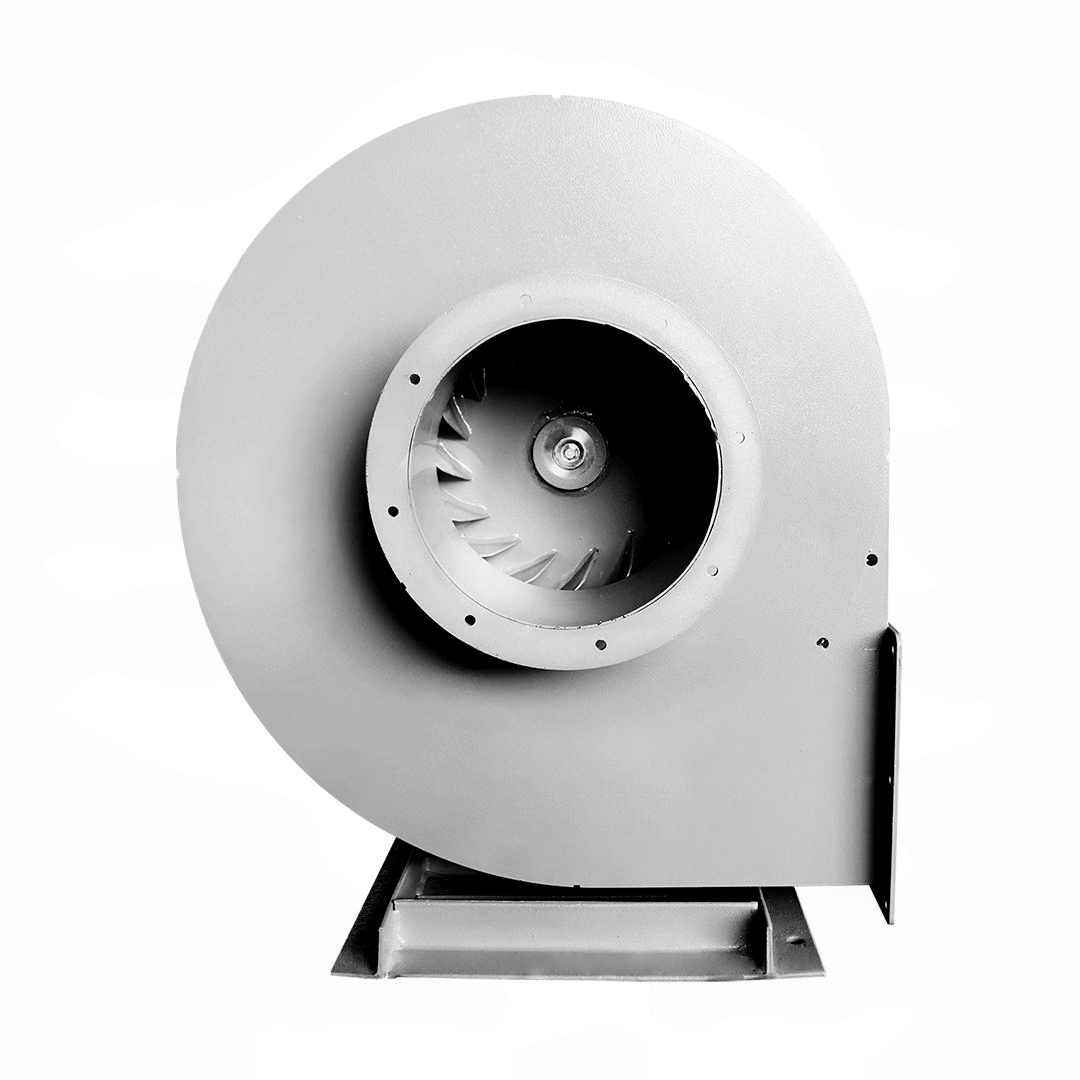

Радиальный вентилятор ВВД

• Вентиляторы сертифицированы: соответствия требованиям ТР ТС № 004/2011, № 010/2011, № 020/2011
• Вентиляторы взрывозащищённого исполнения сертифицированы: соответствие требованиям ТР ТС № 012/2011;
• Назначение: системы вентиляции, технологические установки
• Количество лопаток рабочего колеса: 16
• Конструктивное исполнение лопаток рабочего колеса: загнутые назад
• Конструктивное исполнение корпуса: спиральный поворотный одностороннего всасывания

Основные выпускаемые типоразмеры

4,0 | 4,5 | 5,0 | 5,6 | 6,3 | 7,1 | 8,0 | 9 | 10,0 | 11,2 | 12,5

Категория: Вентиляторы высокого давления

Описание

Радиальные вентиляторы высокого давления ВВД

Вентиляторы ВВД — это стационарные радиальные агрегаты высокого давления, предназначенные для работы в системах приточной и вытяжной вентиляции, воздушного отопления и кондиционирования. Также применяются в составе технологических установок, где требуется транспортировка воздуха и химически нейтральных газовоздушных смесей при соблюдении условий эксплуатации.

Рабочая среда

Допустимая рабочая среда — очищенный воздух и нейтральные газы с температурой:

до +80 °C — для вентиляторов в общепромышленном исполнении;
до +200 °C — для теплостойких моделей.

Максимальная концентрация пыли — 0,1 г/м³. Примеси в виде липких, волокнистых, абразивных или химически активных веществ недопустимы.

Конструкция вентилятора ВВД

Вентиляторы ВВД поставляются в полностью собранном виде, готовом к монтажу. Основные элементы:

сварная опорная рама с анкерными отверстиями для крепления на бетонное или металлическое основание;
спиральный поворотный корпус («улитка»), обеспечивающий подключение к воздуховодам под нужным углом;
рабочее колесо с 16 лопатками, загнутыми назад;
асинхронный электродвигатель, установленный соосно на подставке.

Подключение к вентиляционной магистрали возможно напрямую или через гибкие вставки. Входной патрубок — круглый, выходной — прямоугольный, ориентирован по касательной.

Условия эксплуатации

Радиальные вентиляторы ВВД допускаются к эксплуатации в климатических зонах У и Т по ГОСТ 15150 при температуре окружающей среды от -40 °C до +40 °C. Категории размещения — 3, 2 и 1 (при защите электродвигателя от осадков и солнечного излучения).

Основные варианты изготовления

Индекс	Назначение и материалы
—	Общепромышленное исполнение, материал – углеродистая сталь
Ж2	Общепромышленное теплостойкое исполнение (допустимая температура перемещаемой среды – до +200°С), материал – углеродистая сталь
К1	Коррозионностойкое исполнение, материал – нержавеющая сталь
К1Ж2	Коррозионностойкое теплостойкое исполнение, материал – нержавеющая сталь (допустимая температура – до +200 °C)
В	Взрывозащищенное исполнение из разнородных металлов, материал – углеродистая сталь, латунь
ВЖ2	Взрывозащищенное исполнение из разнородных металлов, материал – углеродистая сталь, латунь (допустимая температура – до +200 °C)
ВК1	Взрывозащищенное коррозионностойкое исполнение из разнородных металлов, материал – нержавеющая сталь, латунь

Размеры

4.0

Технические характеристики Радиальные вентиляторы ВВД №4,0 , исполнение 1

Характеристики электродвигателя				Характеристики вентилятора при ρ = 1.2 кг/м3					Виброизоляторы		Виброизоляторы для Ex исп
Скорость вращения, об/мин.	Номи-нальная мощность, кВт	Номи- нальный ток при 380В (50 Гц), А	Тип электро-двигателя *	Произво-дительность Q min, м³/сек	Произво-дительность Q max, м³/сек	Полное давление Pv min, Па	Полное давление Pv maх, Па	Масса вентиля тора, кг	Марка	Количество в комплекте	Марка	Количество в комплекте
1 500	0,37	1,12	63В4	0,13	0,35	550	680	53	ДО-39	4	ВР 202	4
3 000	3	6,34	90L2	0,28	0,75	2500	3000	65	ДО-39	4	ВР 202	4

*При изменении типа двигателя масса может меняться

Аэродинамические характеристики радиального вентилятора ВВД №4, Исполнение 1

Габаритные и присоединительные размеры радиального вентилятора ВВД №4, Исполнение 1

Радиальный вентилятор ВВД №4,0

Для улучшения качества выпускаемой продукции конструкторский отдел оставляет за собой право вносить изменения размеров и комплектации без уведомления

Габаритные и присоединительные размеры радиального вентилятора ВВД №4, Исполнение 1, зависящие от положения корпуса

ПР0°/Л0°				ПР45°/Л45°				ПР90°/Л90°
B, мм	B1, мм	H1, мм	H2, мм	B, мм	B1, мм	H1, мм	H2, мм	B, мм	B1, мм	H1, мм	H2, мм
629,2	271,6	632	252	573,1	256,5	810,8	430,8	553,2	301,6	737,6	357,6

ПР135°/Л135°				ПР270°/Л270°				ПР315°/Л315°
B, мм	B1, мм	H1, мм	H2, мм	B, мм	B1, мм	H1, мм	H2, мм	B, мм	B1, мм	H1, мм	H2, мм
717,4	286,6	696,6	316,6	553,2	251,6	651,6	271,6	717,4	430,8	636,5	256,5

Акустические характеристики радиального вентилятора ВВД №4, Исполнение 1

	Значение Lpi в октавных полосах f, Гц
Частота вращения, об/мин	63	125	250	500	1000	2000	4000	8000	Lpa, дБА
1000	75	79	80	82	78	74	70	62	82
1500	78	81	82	85	80	76	72	64	86

4.5

Технические характеристики Радиальные вентиляторы ВВД №4,5 , исполнение 1

Характеристики электродвигателя				Характеристики вентилятора при ρ = 1.2 кг/м3					Виброизоляторы		Виброизоляторы для Ex исп
Скорость вращения, об/мин.	Номи-нальная мощность, кВт	Номи- нальный ток при 380В (50 Гц), А	Тип электро-двигателя *	Производи-тельность Q min, м3/сек	Производи-тельность Q max, м3/сек	Полное даление Pv min, Па	Полное давление Pv maх, Па	Масса вентиля-тора, кг	Марка	Количество в комплекте	Марка	Количество в комплекте
1 500	0,75	2,18	71В4	0,18	0,52	690	890	65	ДО-39	4	ВР 202	4
3 000	5,5	11,1	100L2	0,38	1,1	3000	3750	90	ДО-39	4	ВР 202	4

*При изменении типа двигателя масса может меняться

Аэродинамические характеристики радиального вентилятора ВВД №4,5, Исполнение 1

Габаритные и присоединительные размеры радиального вентилятора ВВД №4,5, Исполнение 1

Радиальный вентилятор ВВД №4,5

Габаритные и присоединительные размеры радиального вентилятора ВВД №4,5, Исполнение 1, зависящие от положения корпуса

ПР0°/Л0°				ПР45°/Л45°				ПР90°/Л90°
B, мм	B1, мм	H1, мм	H2, мм	B, мм	B1, мм	H1, мм	H2, мм	B, мм	B1, мм	H1, мм	H2, мм
698	301	700	270	637	284	472	902	606	336	828	398

ПР135°/Л135°				ПР270°/Л270°				ПР315°/Л315°
B, мм	B1, мм	H1, мм	H2, мм	B, мм	B1, мм	H1, мм	H2, мм	B, мм	B1, мм	H1, мм	H2, мм
790	318	784	354	606	270	731	301	790	472	714	284

Акустические характеристики радиального вентилятора ВВД №4,5, Исполнение 1

	Значение Lpi в октавных полосах f, Гц
Частота вращения, об/мин	63	125	250	500	1000	2000	4000	8000	Lpa, дБА
1500	80	83	84	88	82	79	74	66	88
3000	84	86	95	96	99	94	90	86	96

5.0

Технические характеристики Радиальные вентиляторы ВВД №5,0 , исполнение 5

Характеристики электродвигателя				Характеристики вентилятора при ρ = 1.2 кг/м3					Виброизоляторы		Виброизоляторы для Ex исп
Скорость вращения, об/мин.	Номи-нальная мощность, кВт	Номи-нальный ток при 380В (50 Гц), А	Тип электро-двигателя *	Производи-тельность Q min, м3/сек	Производи-тельность Q max, м3/сек	Полное даление Pv min, Па	Полное давление Pv maх, Па	Масса вентиля-тора, кг	Марка	Количество в комплекте	Марка	Количество в комплекте
1 800	2,2	5,1	90L4	0,32	0,95	1400	1800	150	ДО-40	6	ВР 203	6
2 300	5,5	11,7	112М4	0,4	1,2	2250	3000	165	ДО-40	6	ВР 203	6

*При изменении типа двигателя масса может меняться

Аэродинамические характеристики радиального вентилятора ВВД №5, Исполнение 5

Габаритные и присоединительные размеры радиального вентилятора ВВД №5, Исполнение 5

Радиальный вентилятор ВВД №5,0

Габаритные и присоединительные размеры радиального вентилятора ВВД №5, Исполнение 5, зависящие от положения корпуса

ПР0°/Л0°				ПР45°/Л45°				ПР90°/Л90°
B, мм	B1, мм	H1, мм	H2, мм	B, мм	B1, мм	H1, мм	H2, мм	B, мм	B1, мм	H1, мм	H2, мм
763	438	815	315	1127	381	1032	532	1108	362	938	438

ПР135°/Л135°				ПР270°/Л270°				ПР315°/Л315°
B, мм	B1, мм	H1, мм	H2, мм	B, мм	B1, мм	H1, мм	H2, мм	B, мм	B1, мм	H1, мм	H2, мм
—	—	—	—	1060	314	825	325	1278	532	811	311

Габаритные и присоединительные размеры радиального вентилятора ВВД №5, Исполнение 5 (спец.), зависящие от положения корпуса

ПР0°/Л0°/СПЕЦ				ПР45°/Л45°/СПЕЦ				ПР90°/Л90°/СПЕЦ
B, мм	B1, мм	H1, мм	H2, мм	B, мм	B1, мм	H1, мм	H2, мм	B, мм	B1, мм	H1, мм	H2, мм
1070	325	814	314	1056	310	1032	532	1060	314	938	438

ПР135°/Л135°/СПЕЦ				ПР270°/Л270°/СПЕЦ				ПР315°/Л315°/СПЕЦ
B, мм	B1, мм	H1, мм	H2, мм	B, мм	B1, мм	H1, мм	H2, мм	B, мм	B1, мм	H1, мм	H2, мм
1278	532	881	381	—	—	—	—	—	—	—	—

Технические характеристики Радиальные вентиляторы ВВД №5,0 , исполнение 1

Характеристики электродвигателя				Характеристики вентилятора при ρ = 1.2 кг/м3					Виброизоляторы		Виброизоляторы для Ex исп
Скорость вращения, об/мин.	Номи-нальная мощность, кВт	Номи-нальный ток при 380В (50 Гц), А	Тип электро-двигателя *	Производи-тельность Q min, м3/сек	Производи-тельность Q max, м3/сек	Полное даление Pv min, Па	Полное давление Pv maх, Па	Масса вентиля-тора, кг	Марка	Количество в комплекте	Марка	Количество в комплекте
1 500	1,1	2,9	80А4	0,25	0,74	860	1100	88	ДО-40	4	ВР 203	4
3 000	11	21,2	132М2	0,5	1,51	3500	4750	145	ДО-40	4	ВР 203	4

*При изменении типа двигателя масса может меняться

Аэродинамические характеристики радиального вентилятора ВВД №5, Исполнение 1

Габаритные и присоединительные размеры радиального вентилятора ВВД №5, Исполнение 1

Радиальный вентилятор ВВД №5,0

Габаритные и присоединительные размеры радиального вентилятора ВВД №5, Исполнение 1, зависящие от положения корпуса

ПР0°/Л0°				ПР45°/Л45°				ПР90°/Л90°
B, мм	B1, мм	H1, мм	H2, мм	B, мм	B1, мм	H1, мм	H2, мм	B, мм	B1, мм	H1, мм	H2, мм
764	325	815	315	691	311	1032	532	677	362	938	438

ПР135°/Л135°				ПР270°/Л270°				ПР315°/Л315°
B, мм	B1, мм	H1, мм	H2, мм	B, мм	B1, мм	H1, мм	H2, мм	B, мм	B1, мм	H1, мм	H2, мм
876	344	881	381	677	314	825	325	876	532	811	311

Акустические характеристики радиального вентилятора ВВД №5, Исполнение 1

	Значение Lpi в октавных полосах f, Гц
Частота вращения, об/мин	63	125	250	500	1000	2000	4000	8000	Lpa, дБА
1500	78	81	82	85	80	76	72	64	88
3000	86	88	97	98	101	96	92	88	96

5.6

Технические характеристики Радиальные вентиляторы ВВД №5,6 , исполнение 1

Характеристики электродвигателя				Характеристики вентилятора при ρ = 1.2 кг/м3					Виброизоляторы		Виброизоляторы для Ex исп
Скорость вращения, об/мин.	Номи-нальная мощность, кВт	Номи-нальный ток при 380В (50 Гц), А	Тип электро-двигателя *	Производи-тельность Q min, м3/сек	Производи-тельность Q max, м3/сек	Полное даление Pv min, Па	Полное давление Pv maх, Па	Масса вентиля-тора, кг	Марка	Количество в комплекте	Марка	Количество в комплекте
1 500	2,2	5,1	90L4	0,35	1	1100	1420	115	ДО-41	4	ВР 203	6
3 000	18,5	34,7	160M2	0,75	2,2	4500	6100	226	ДО-41	4	ВР 203	6

*При изменении типа двигателя масса может меняться

Аэродинамические характеристики радиального вентилятора ВВД №5,6, Исполнение 1

Габаритные и присоединительные размеры радиального вентилятора ВВД №5,6, Исполнение 1

Радиальный вентилятор ВВД №5,6

Габаритные и присоединительные размеры радиального вентилятора ВВД №5,6, Исполнение 1, зависящие от положения корпуса

ПР0°/Л0°				ПР45°/Л45°				ПР90°/Л90°
B, мм	B1, мм	H1, мм	H2, мм	B, мм	B1, мм	H1, мм	H2, мм	B, мм	B1, мм	H1, мм	H2, мм
870	376	865	335	794	354	1117	587	753	418	1025	495

ПР135°/Л135°				ПР270°/Л270°				ПР315°/Л315°
B, мм	B1, мм	H1, мм	H2, мм	B, мм	B1, мм	H1, мм	H2, мм	B, мм	B1, мм	H1, мм	H2, мм
984	397	970	440	753	335	906	376	984	587	884	354

Акустические характеристики радиального вентилятора ВВД №5,6, Исполнение 1

	Значение Lpi в октавных полосах f, Гц
Частота вращения, об/мин	63	125	250	500	1000	2000	4000	8000	Lpa, дБА
1500	82	86	88	90	84	82	76	68	90
3000	86	88	95	98	101	96	92	88	102

6.3

Технические характеристики Радиальные вентиляторы ВВД №6,3 , исполнение 5

Характеристики электродвигателя				Характеристики вентилятора при ρ = 1.2 кг/м3					Виброизоляторы		Виброизоляторы для Ex исп
Скорость вращения, об/мин.	Номи-нальная мощность, кВт	Номи-нальный ток при 380В (50 Гц), А	Тип электро-двигателя *	Производи-тельность Q min, м3/сек	Производи-тельность Q max, м3/сек	Полное даление Pv min, Па	Полное давление Pv maх, Па	Масса вентиля-тора, кг	Марка	Количество в комплекте	Марка	Количество в комплекте
1 800	7,5	15,6	132S4	0,65	1,85	2250	2800	215	ДО-42	6	ВР 203	8
2 200	15	30	160S4	0,8	2,25	3400	4300	225	ДО-42	6	ВР 203	8
2 600	22	43,2	180S4	0,9	2,7	4750	6000	340	ДО-42	6	ВР 203	10

*При изменении типа двигателя масса может меняться

Аэродинамические характеристики радиального вентилятора ВВД №6,3, Исполнение 5

Габаритные и присоединительные размеры радиального вентилятора ВВД №6,3, Исполнение 5

Радиальный вентилятор ВВД №6,3

Габаритные и присоединительные размеры радиального вентилятора ВВД №6,3, Исполнение 5, зависящие от положения корпуса

ПР0°/Л0°				ПР45°/Л45°				ПР90°/Л90°
B, мм	B1, мм	H1, мм	H2, мм	B, мм	B1, мм	H1, мм	H2, мм	B, мм	B1, мм	H1, мм	H2, мм
1317	491	908	388	1260	434	1142	622	1244	418	1012	492

ПР135°/Л135°				ПР270°/Л270°				ПР315°/Л315°
B, мм	B1, мм	H1, мм	H2, мм	B, мм	B1, мм	H1, мм	H2, мм	B, мм	B1, мм	H1, мм	H2, мм
—	—	—	—	1214	388	907	387	1448	622	891	371

Габаритные и присоединительные размеры радиального вентилятора ВВД №6,3, Исполнение 5 (спец.), зависящие от положения корпуса

ПР0°/Л0°/СПЕЦ				ПР45°/Л45°/СПЕЦ				ПР90°/Л90°/СПЕЦ
B, мм	B1, мм	H1, мм	H2, мм	B, мм	B1, мм	H1, мм	H2, мм	B, мм	B1, мм	H1, мм	H2, мм
1213	387	908	388	1197	371	1142	622	1214	388	1012	492

ПР135°/Л135°/СПЕЦ				ПР270°/Л270°/СПЕЦ				ПР315°/Л315°/СПЕЦ
B, мм	B1, мм	H1, мм	H2, мм	B, мм	B1, мм	H1, мм	H2, мм	B, мм	B1, мм	H1, мм	H2, мм
1446	620	954	434	—	—	—	—	—	—	—	—

Акустические характеристики радиального вентилятора ВВД №6,3, Исполнение 5

	Значение Lpi в октавных полосах f, Гц
Частота вращения, об/мин	63	125	250	500	1000	2000	4000	8000	Lpa, дБА
1800	90	93	96	98	97	96	87	78	101
2200	95	98	101	103	102	101	92	83	106
2600	94	87	100	103	105	104	103	95	109

Технические характеристики Радиальные вентиляторы ВВД №6,3 , исполнение 1

Характеристики электродвигателя				Характеристики вентилятора при ρ = 1.2 кг/м3					Виброизоляторы		Виброизоляторы для Ex исп
Скорость вращения, об/мин.	Номи-нальная мощность, кВт	Номи-нальный ток при 380В (50 Гц), А	Тип электро-двигателя *	Производи-тельность Q min, м3/сек	Производи-тельность Q max, м3/сек	Полное даление Pv min, Па	Полное давление Pv maх, Па	Масса вентиля-тора, кг	Марка	Количество в комплекте	Марка	Количество в комплекте
1 500	4	8,8	100L4	0,5	1,45	1450	1820	130	ДО-42	4	ВР 203	6
3 000	30	55,4	180M2	1	3	6000	7500	310	ДО-42	4	ВР 203	8

*При изменении типа двигателя масса может меняться

Аэродинамические характеристики радиального вентилятора ВВД №6,3, Исполнение 1

Габаритные и присоединительные размеры радиального вентилятора ВВД №6,3, Исполнение 1

Радиальный вентилятор ВВД №6,3

Габаритные и присоединительные размеры радиального вентилятора ВВД №6,3, Исполнение 1, зависящие от положения корпуса

ПР0°/Л0°				ПР45°/Л45°				ПР90°/Л90°
B, мм	B1, мм	H1, мм	H2, мм	B, мм	B1, мм	H1, мм	H2, мм	B, мм	B1, мм	H1, мм	H2, мм
878	387	888	388	805	371	1122	622	807	418	992	492

ПР135°/Л135°				ПР270°/Л270°				ПР315°/Л315°
B, мм	B1, мм	H1, мм	H2, мм	B, мм	B1, мм	H1, мм	H2, мм	B, мм	B1, мм	H1, мм	H2, мм
1025	403	934	434	806	388	887	387	1024	622	871	371

Акустические характеристики радиального вентилятора ВВД №6,3, Исполнение 1

	Значение Lpi в октавных полосах f, Гц
Частота вращения, об/мин	63	125	250	500	1000	2000	4000	8000	Lpa, дБА
1500	86	90	92	94	88	86	80	72	96
3000	89	92	97	102	103	99	97	92	107

7.1

Технические характеристики Радиальные вентиляторы ВВД №7,1 , исполнение 1

Характеристики электродвигателя				Характеристики вентилятора при ρ = 1.2 кг/м3					Виброизоляторы		Виброизоляторы для Ex исп
Скорость вращения, об/мин.	Номи-нальная мощность, кВт	Номи-нальный ток при 380В (50 Гц), А	Тип электро-двигателя *	Производи-тельность Q min, м3/сек	Производи-тельность Q max, м3/сек	Полное даление Pv min, Па	Полное давление Pv maх, Па	Масса вентиля-тора, кг	Марка	Количество в комплекте	Марка	Количество в комплекте
1 500	7,5	15,6	132S4	0,7	2,1	1800	2300	210	ДО-42	4	ВР 203	8
3 000	55	100	225М2	1,5	4,4	7600	9850	520	ДО-42	6	ВР 203	8

*При изменении типа двигателя масса может меняться

Аэродинамические характеристики радиального вентилятора ВВД №7,1, Исполнение 1

Габаритные и присоединительные размеры радиального вентилятора ВВД №7,1, Исполнение 1

Радиальный вентилятор ВВД №7,1

Габаритные и присоединительные размеры радиального вентилятора ВВД №7,1, Исполнение 1, зависящие от положения корпуса

ПР0°/Л0°				ПР45°/Л45°				ПР90°/Л90°
B, мм	B1, мм	H1, мм	H2, мм	B, мм	B1, мм	H1, мм	H2, мм	B, мм	B1, мм	H1, мм	H2, мм
1091	470	1120	420	995	442	1436	736	945	525	1321	621

ПР135°/Л135°				ПР270°/Л270°				ПР315°/Л315°
B, мм	B1, мм	H1, мм	H2, мм	B, мм	B1, мм	H1, мм	H2, мм	B, мм	B1, мм	H1, мм	H2, мм
1234	498	1252	552	945	420	1170	470	1234	736	1142	442

Акустические характеристики радиального вентилятора ВВД №7,1, Исполнение 1

	Значение Lpi в октавных полосах f, Гц
Частота вращения, об/мин	63	125	250	500	1000	2000	4000	8000	Lpa, дБА
1500	88	92	94	96	90	92	84	78	101
3000	91	94	99	104	106	101	99	94	109

8.0

Технические характеристики Радиальные вентиляторы ВВД №8,0 , исполнение 5

Характеристики электродвигателя				Характеристики вентилятора при ρ = 1.2 кг/м3					Виброизоляторы		Виброизоляторы для Ex исп
Скорость вращения, об/мин.	Номи-нальная мощность, кВт	Номи- нальный ток при 380В (50 Гц), А	Тип электро-двигателя *	Производи-тельность Q min, м3/сек	Производи-тельность Q max, м3/сек	Полное даление Pv min, Па	Полное давление Pv maх, Па	Масса вентиля-тора, кг	Марка	Количество в комплекте	Марка	Количество в комплекте
1 800	22	43,2	180S4	1,3	3,8	3650	4650	520	ДО-42	8	ВР 203	8
2 200	45	84,9	200L4	1,6	4,6	5500	7000	615	ДО-42	8	ВР 203	10
2 600	75	138,3	250S4	1,9	5,5	7500	9650	810	ДО-42	10	ВР 203	10

*При изменении типа двигателя масса может меняться

Аэродинамические характеристики радиального вентилятора ВВД №8, Исполнение 5

Габаритные и присоединительные размеры радиального вентилятора ВВД №8, Исполнение 5

Радиальный вентилятор ВВД №8,0

Габаритные и присоединительные размеры радиального вентилятора ВВД №8, Исполнение 5, зависящие от положения корпуса

ПР0°/Л0°				ПР45°/Л45°				ПР90°/Л90°
B, мм	B1, мм	H1, мм	H2, мм	B, мм	B1, мм	H1, мм	H2, мм	B, мм	B1, мм	H1, мм	H2, мм
1570	603	1142	492	1510	542	1425	774	1490	522	1253	603

ПР135°/Л135°				ПР270°/Л270°				ПР315°/Л315°
B, мм	B1, мм	H1, мм	H2, мм	B, мм	B1, мм	H1, мм	H2, мм	B, мм	B1, мм	H1, мм	H2, мм
—	—	—	—	1460	492	1132	482	1745	774	1110	462

Габаритные и присоединительные размеры радиального вентилятора ВВД №8, Исполнение 5 (спец.), зависящие от положения корпуса

ПР0°/Л0°/СПЕЦ				ПР45°/Л45°/СПЕЦ				ПР90°/Л90°/СПЕЦ
B, мм	B1, мм	H1, мм	H2, мм	B, мм	B1, мм	H1, мм	H2, мм	B, мм	B1, мм	H1, мм	H2, мм
1450	482	1142	492	1430	462	1425	764	1460	492	1253	603

ПР135°/Л135°/СПЕЦ				ПР270°/Л270°/СПЕЦ				ПР315°/Л315°/СПЕЦ
B, мм	B1, мм	H1, мм	H2, мм	B, мм	B1, мм	H1, мм	H2, мм	B, мм	B1, мм	H1, мм	H2, мм
1745	775	1192	542	—	—	—	—	—	—	—	—

Акустические характеристики радиального вентилятора ВВД №8, Исполнение 5

	Значение Lpi в октавных полосах f, Гц
Частота вращения, об/мин	63	125	250	500	1000	2000	4000	8000	Lpa, дБА
1800	96	99	102	104	103	102	93	84	107
2200	101	104	107	109	108	107	98	89	112
2600	102	104	108	109	109	107	99	94	114

Технические характеристики Радиальные вентиляторы ВВД №8,0 , исполнение 3

Характеристики электродвигателя				Характеристики вентилятора при ρ = 1.2 кг/м3					Виброизоляторы		Виброизоляторы для Ex исп
Скорость вращения, об/мин.	Номи-нальная мощность, кВт	Номи-нальный ток при 380В (50 Гц), А	Тип электро-двигателя *	Производи-тельность Q min, м3/сек	Производи-тельность Q max, м3/сек	Полное даление Pv min, Па	Полное давление Pv maх, Па	Масса вентиля-тора, кг	Марка	Количество в комплекте	Марка	Количество в комплекте
1 500	11	22,5	132М4	1,05	3	2400	3050	310	ДО-42	4	ВР 203	6
3 000	90	160	250М2	2,15	6,15	10000	13000	760	ДО-42	8	ВР 203	10

*При изменении типа двигателя масса может меняться

Аэродинамические характеристики радиального вентилятора ВВД №8, Исполнение 3

Габаритные и присоединительные размеры радиального вентилятора ВВД №8, Исполнение 3

Радиальный вентилятор ВВД №8,0

Габаритные и присоединительные размеры радиального вентилятора ВВД №8, Исполнение 3, зависящие от положения корпуса

ПР0°/Л0°				ПР45°/Л45°				ПР90°/Л90°
B, мм	B1, мм	H1, мм	H2, мм	B, мм	B1, мм	H1, мм	H2, мм	B, мм	B1, мм	H1, мм	H2, мм
1085	482	1142	492	1004	462	1424	774	1013	522	1253	603

ПР135°/Л135°				ПР270°/Л270°				ПР315°/Л315°
B, мм	B1, мм	H1, мм	H2, мм	B, мм	B1, мм	H1, мм	H2, мм	B, мм	B1, мм	H1, мм	H2, мм
1276	502	1192	542	1014	492	1132	482	1276	774	1112	462

Акустические характеристики радиального вентилятора ВВД №8, Исполнение 3

	Значение Lpi в октавных полосах f, Гц
Частота вращения, об/мин	63	125	250	500	1000	2000	4000	8000	Lpa, дБА
1500	88	92	94	96	90	92	84	78	101
3000	91	94	99	104	106	101	99	94	109

Технические характеристики Радиальные вентиляторы ВВД №8,0 , исполнение 1

Характеристики электродвигателя				Характеристики вентилятора при ρ = 1.2 кг/м3					Виброизоляторы		Виброизоляторы для Ex исп
Скорость вращения, об/мин.	Номи-нальная мощность, кВт	Номи-нальный ток при 380В (50 Гц), А	Тип электро-двигателя *	Производи-тельность Q min, м3/сек	Производи-тельность Q max, м3/сек	Полное даление Pv min, Па	Полное давление Pv maх, Па	Масса вентиля-тора, кг	Марка	Количество в комплекте	Марка	Количество в комплекте
1 500	11	22,5	132М4	1,05	3	2400	3050	260	ДО-42	4	ВР 203	6
3 000	90	160	250М2	2,15	6,15	10000	13000	710	ДО-42	8	ВР 203	10

*При изменении типа двигателя масса может меняться

Аэродинамические характеристики радиального вентилятора ВВД №8, Исполнение 1

Габаритные и присоединительные размеры радиального вентилятора ВВД №8, Исполнение 1

Радиальный вентилятор ВВД №8,0

Габаритные и присоединительные размеры радиального вентилятора ВВД №8, Исполнение 1, зависящие от положения корпуса

ПР0°/Л0°				ПР45°/Л45°				ПР90°/Л90°
B, мм	B1, мм	H1, мм	H2, мм	B, мм	B1, мм	H1, мм	H2, мм	B, мм	B1, мм	H1, мм	H2, мм
1085	482	1142	492	1004	462	1424	774	1013	522	1253	603

ПР135°/Л135°				ПР270°/Л270°				ПР315°/Л315°
B, мм	B1, мм	H1, мм	H2, мм	B, мм	B1, мм	H1, мм	H2, мм	B, мм	B1, мм	H1, мм	H2, мм
1276	502	1192	542	1014	492	1132	482	1276	774	1112	462

Акустические характеристики радиального вентилятора ВВД №8, Исполнение 1

	Значение Lpi в октавных полосах f, Гц
Частота вращения, об/мин	63	125	250	500	1000	2000	4000	8000	Lpa, дБА
1500	91	94	97	99	98	97	88	79	102
3000	98	100	104	108	108	106	102	98	114

Технические характеристики Радиальные вентиляторы ВВД №9 , исполнение 3

Характеристики электродвигателя				Характеристики вентилятора при ρ = 1.2 кг/м3					Виброизоляторы		Виброизоляторы для Ex исп
Скорость вращения, об/мин.	Номи-нальная мощность, кВт	Номи-нальный ток при 380В (50 Гц), А	Тип электро-двигателя *	Производи-тельность Q min, м3/сек	Производи-тельность Q max, м3/сек	Полное даление Pv min, Па	Полное давление Pv maх, Па	Масса вентиля-тора, кг	Марка	Количество в комплекте	Марка	Количество в комплекте
1 500	22	43,2	180S4	1,5	4,5	3000	3850	410	ДО-43	6	ВР 203	8
3 000	160	280	315S2	3	9	13000	16000	1195	ДО-44	6	ВР 203	10

*При изменении типа двигателя масса может меняться

Аэродинамические характеристики радиального вентилятора ВВД №9, Исполнение 3

Габаритные и присоединительные размеры радиального вентилятора ВВД №9, Исполнение 3

Радиальный вентилятор ВВД №9,0

Габаритные и присоединительные размеры радиального вентилятора ВВД №9, Исполнение 3, зависящие от положения корпуса

ПР0°/Л0°				ПР45°/Л45°				ПР90°/Л90°
B, мм	B1, мм	H1, мм	H2, мм	B, мм	B1, мм	H1, мм	H2, мм	B, мм	B1, мм	H1, мм	H2, мм
1352	583	1381	531	1235	548	1770	920	1184	653	1620	770

ПР135°/Л135°				ПР270°/Л270°				ПР315°/Л315°
B, мм	B1, мм	H1, мм	H2, мм	B, мм	B1, мм	H1, мм	H2, мм	B, мм	B1, мм	H1, мм	H2, мм
1538	618	1538	688	1184	531	1433	583	1538	920	1398	548

Акустические характеристики радиального вентилятора ВВД №9, Исполнение 3

	Значение Lpi в октавных полосах f, Гц
Частота вращения, об/мин	63	125	250	500	1000	2000	4000	8000	Lpa, дБА
1500	95	98	103	104	100	98	93	81	106

Технические характеристики Радиальные вентиляторы ВВД №9 , исполнение 1

Характеристики электродвигателя				Характеристики вентилятора при ρ = 1.2 кг/м3					Виброизоляторы		Виброизоляторы для Ex исп
Скорость вращения, об/мин.	Номи-нальная мощность, кВт	Номи-нальный ток при 380В (50 Гц), А	Тип электро-двигателя *	Производи-тельность Q min, м3/сек	Производи-тельность Q max, м3/сек	Полное даление Pv min, Па	Полное давление Pv maх, Па	Масса вентиля-тора, кг	Марка	Количество в комплекте	Марка	Количество в комплекте
1 500	22	43,2	180S4	1,5	4,5	3000	3850	410	ДО-43	6	ВР 203	8
3 000	160	280	315S2	3	9	13000	16000	1195	ДО-44	6	ВР 203	10

*При изменении типа двигателя масса может меняться

Аэродинамические характеристики радиального вентилятора ВВД №9, Исполнение 1

Габаритные и присоединительные размеры радиального вентилятора ВВД №9, Исполнение 1

Радиальный вентилятор ВВД №9,0

Габаритные и присоединительные размеры радиального вентилятора ВВД №9, Исполнение 1, зависящие от положения корпуса

ПР0°/Л0°				ПР45°/Л45°				ПР90°/Л90°
B, мм	B1, мм	H1, мм	H2, мм	B, мм	B1, мм	H1, мм	H2, мм	B, мм	B1, мм	H1, мм	H2, мм
1352	583	1381	531	1235	548	1770	920	1184	653	1620	770

ПР135°/Л135°				ПР270°/Л270°				ПР315°/Л315°
B, мм	B1, мм	H1, мм	H2, мм	B, мм	B1, мм	H1, мм	H2, мм	B, мм	B1, мм	H1, мм	H2, мм
1538	618	1538	688	1184	531	1433	583	1538	920	1398	548

Акустические характеристики радиального вентилятора ВВД №9, Исполнение 1

	Значение Lpi в октавных полосах f, Гц
Частота вращения, об/мин	63	125	250	500	1000	2000	4000	8000	Lpa, дБА
1500	92	96	97	99	98	97	90	82	104
3000	94	96	101	106	106	104	100	96	110

10.0

Технические характеристики Радиальные вентиляторы ВВД №10,0 , исполнение 5

Характеристики электродвигателя				Характеристики вентилятора при ρ = 1.2 кг/м3					Виброизоляторы		Виброизоляторы для Ex исп
Скорость вращения, об/мин.	Номи-нальная мощность, кВт	Номи-нальный ток при 380В (50 Гц), А	Тип электро-двигателя *	Производи-тельность Q min, м3/сек	Производи-тельность Q max, м3/сек	Полное даление Pv min, Па	Полное давление Pv maх, Па	Масса вентиля-тора, кг	Марка	Количество в комплекте	Марка	Количество в комплекте
1 100	15	30	160S4	1,55	4,5	2170	2680	680	ДО-44	6	ВР 203	10
1 300	30	57,6	180М4	1,8	5,3	3000	3750	745	ДО-44	6	ВР 203	10
1 600	45	84,9	200L4	2,25	6,5	4500	5750	825	ДО-44	8	ВР 203	10
1 800	75	138,3	250S4	2,5	7,4	5750	7300	995	ДО-44	10	ВР 203	12
2 000	90	165,5	250M4	2,8	8,1	7000	9000	1035	ДО-44	10	ВР 203	12

*При изменении типа двигателя масса может меняться

Аэродинамические характеристики радиального вентилятора ВВД №10, Исполнение 5

Габаритные и присоединительные размеры радиального вентилятора ВВД №10, Исполнение 5

Радиальный вентилятор ВВД №10,0

Габаритные и присоединительные размеры радиального вентилятора ВВД №10, Исполнение 5, зависящие от положения корпуса

ПР0°/Л0°				ПР45°/Л45°				ПР90°/Л90°
B, мм	B1, мм	H1, мм	H2, мм	B, мм	B1, мм	H1, мм	H2, мм	B, мм	B1, мм	H1, мм	H2, мм
2208	853	1570	650	2128	773	1983	1063	2088	733	1773	853

ПР135°/Л135°				ПР270°/Л270°				ПР315°/Л315°
B, мм	B1, мм	H1, мм	H2, мм	B, мм	B1, мм	H1, мм	H2, мм	B, мм	B1, мм	H1, мм	H2, мм
—	—	—	—	2005	650	1573	653	2418	1063	1533	613

Габаритные и присоединительные размеры радиального вентилятора ВВД №10, Исполнение 5 (спец.), зависящие от положения корпуса

ПР0°/Л0°/СПЕЦ				ПР45°/Л45°/СПЕЦ				ПР90°/Л90°/СПЕЦ
B, мм	B1, мм	H1, мм	H2, мм	B, мм	B1, мм	H1, мм	H2, мм	B, мм	B1, мм	H1, мм	H2, мм
2008	653	1570	650	1968	613	1983	1063	2005	650	1773	853

ПР135°/Л135°/СПЕЦ				ПР270°/Л270°/СПЕЦ				ПР315°/Л315°/СПЕЦ
B, мм	B1, мм	H1, мм	H2, мм	B, мм	B1, мм	H1, мм	H2, мм	B, мм	B1, мм	H1, мм	H2, мм
2418	1063	1693	773	—	—	—	—	—	—	—	—

Акустические характеристики радиального вентилятора ВВД №10, Исполнение 5

	Значение Lpi в октавных полосах f, Гц
Частота вращения, об/мин	63	125	250	500	1000	2000	4000	8000	Lpa, дБА
1100	98	101	104	106	104	105	96	88	109
1300	99	102	106	107	106	106	96	88	110
1600	101	104	107	109	108	107	98	89	112
1800	103	106	109	111	110	109	100	91	114
2000	104	108	110	112	113	110	103	93	116

Технические характеристики Радиальные вентиляторы ВВД №10,0 , исполнение 3

Характеристики
электродвигателя

Характеристики вентилятора
при ρ = 1.2 кг/м3

Виброизоляторы

Виброизоляторы
для Ex исп

Скорость вращения, об/мин.

Номи-нальная мощность, кВт

Номи-нальный ток при 380В (50 Гц), А

Тип электро-двигателя *

Производи-тельность Q min, м3/сек

Производи-тельность Q max, м3/сек

Полное даление Pv min, Па

Полное давление Pv maх, Па

Масса вентиля-тора, кг

Марка

Количество в комплекте

Марка

Количество в комплекте

1 500

70,2

200М4

2,1

3800

4800

575

ДО-44

ВР 203

*При изменении типа двигателя масса может меняться

Аэродинамические характеристики радиального вентилятора ВВД №10, Исполнение 3

Габаритные и присоединительные размеры радиального вентилятора ВВД №10, Исполнение 3

Радиальный вентилятор ВВД №10,0

Габаритные и присоединительные размеры радиального вентилятора ВВД №10, Исполнение 3, зависящие от положения корпуса

ПР0°/Л0°				ПР45°/Л45°				ПР90°/Л90°
B, мм	B1, мм	H1, мм	H2, мм	B, мм	B1, мм	H1, мм	H2, мм	B, мм	B1, мм	H1, мм	H2, мм
1506	653	1610	650	1386	613	2023	1063	1383	733	1813	853

ПР135°/Л135°				ПР270°/Л270°				ПР315°/Л315°
B, мм	B1, мм	H1, мм	H2, мм	B, мм	B1, мм	H1, мм	H2, мм	B, мм	B1, мм	H1, мм	H2, мм
1755	692	1733	773	1383	650	1613	653	1756	1063	1573	613

Акустические характеристики радиального вентилятора ВВД №10, Исполнение 3

	Значение Lpi в октавных полосах f, Гц
Частота вращения, об/мин	63	125	250	500	1000	2000	4000	8000	Lpa, дБА
1500	95	98	103	104	100	98	93	81	106

Технические характеристики Радиальные вентиляторы ВВД №10,0 , исполнение 1

Характеристики
электродвигателя

Характеристики вентилятора
при ρ = 1.2 кг/м3

Виброизоляторы

Виброизоляторы
для Ex исп

Скорость вращения, об/мин.

Номи-нальная мощность, кВт

Номи-нальный ток при 380В (50 Гц), А

Тип электро-двигателя *

Производи-тельность Q min, м3/сек

Производи-тельность Q max, м3/сек

Полное даление Pv min, Па

Полное давление Pv maх, Па

Масса вентиля-тора, кг

Марка

Количество в комплекте

Марка

Количество в комплекте

1 500

70,2

200М4

2,1

3800

4800

575

ДО-44

ВР 203

*При изменении типа двигателя масса может меняться

Аэродинамические характеристики радиального вентилятора ВВД №10, Исполнение 1

Габаритные и присоединительные размеры радиального вентилятора ВВД №10, Исполнение 1

Радиальный вентилятор ВВД №10,0

Габаритные и присоединительные размеры радиального вентилятора ВВД №10, Исполнение 1, зависящие от положения корпуса

ПР0°/Л0°				ПР45°/Л45°				ПР90°/Л90°
B, мм	B1, мм	H1, мм	H2, мм	B, мм	B1, мм	H1, мм	H2, мм	B, мм	B1, мм	H1, мм	H2, мм
1506	653	1550	650	1386	613	1963	1063	1383	733	1753	853

ПР135°/Л135°				ПР270°/Л270°				ПР315°/Л315°
B, мм	B1, мм	H1, мм	H2, мм	B, мм	B1, мм	H1, мм	H2, мм	B, мм	B1, мм	H1, мм	H2, мм
1755	692	1673	773	1383	650	1553	653	1756	1063	1513	613

Акустические характеристики радиального вентилятора ВВД №10, Исполнение 1

	Значение Lpi в октавных полосах f, Гц
Частота вращения, об/мин	63	125	250	500	1000	2000	4000	8000	Lpa, дБА
1500	95	98	103	104	100	98	93	81	106

11.2

Технические характеристики Радиальные вентиляторы ВВД №11,2 , исполнение 3

Характеристики электродвигателя				Характеристики вентилятора при ρ = 1.2 кг/м3					Виброизоляторы		Виброизоляторы для Ex исп
Скорость вращения, об/мин.	Номи-нальная мощность, кВт	Номи-нальный ток при 380В (50 Гц), А	Тип электро-двигателя *	Производи-тельность Q min, м3/сек	Производи-тельность Q max, м3/сек	Полное даление Pv min, Па	Полное давление Pv maх, Па	Масса вентиля-тора, кг	Марка	Количество в комплекте	Марка	Количество в комплекте
1 000	18,5	38,6	180M6	1,9	5,55	2100	2700	880	ДО-44	4	ВР 203	8
1 500	75	138,3	250S4	3	8,5	4850	6150	1120	ДО-44	6	ВР 203	10

*При изменении типа двигателя масса может меняться

Аэродинамические характеристики радиального вентилятора ВВД №11,2, Исполнение 3

Габаритные и присоединительные размеры радиального вентилятора ВВД №11,2, Исполнение 3

Радиальный вентилятор ВВД №11,2

Габаритные и присоединительные размеры радиального вентилятора ВВД №11,2, Исполнение 3, зависящие от положения корпуса

ПР0°/Л0°				ПР45°/Л45°				ПР90°/Л90°
B, мм	B1, мм	H1, мм	H2, мм	B, мм	B1, мм	H1, мм	H2, мм	B, мм	B1, мм	H1, мм	H2, мм
1695	741	1720	705	1566	699	2188	1173	1530	825	1969	954

ПР135°/Л135°				ПР270°/Л270°				ПР315°/Л315°
B, мм	B1, мм	H1, мм	H2, мм	B, мм	B1, мм	H1, мм	H2, мм	B, мм	B1, мм	H1, мм	H2, мм
1956	783	1882	867	1530	705	1756	741	1956	1173	1714	699

Акустические характеристики радиального вентилятора ВВД №11,2, Исполнение 3

	Значение Lpi в октавных полосах f, Гц
Частота вращения, об/мин	63	125	250	500	1000	2000	4000	8000	Lpa, дБА
1500	95	98	103	104	100	98	93	81	106

Технические характеристики Радиальные вентиляторы ВВД №11,2 , исполнение 1

Характеристики электродвигателя				Характеристики вентилятора при ρ = 1.2 кг/м3					Виброизоляторы		Виброизоляторы для Ex исп
Скорость вращения, об/мин.	Номи-нальная мощность, кВт	Номи-нальный ток при 380В (50 Гц), А	Тип электро-двигателя *	Производи-тельность Q min, м3/сек	Производи-тельность Q max, м3/сек	Полное даление Pv min, Па	Полное давление Pv maх, Па	Масса вентиля-тора, кг	Марка	Количество в комплекте	Марка	Количество в комплекте
1 000	18,5	38,6	180M6	1,9	5,55	2100	2700	705	ДО-44	4	ВР 203	8
1 500	75	138,3	250S4	3	8,5	4850	6150	950	ДО-44	6	ВР 203	10

*При изменении типа двигателя масса может меняться

Аэродинамические характеристики радиального вентилятора ВВД №11,2, Исполнение 1

Габаритные и присоединительные размеры радиального вентилятора ВВД №11,2, Исполнение 1

Радиальный вентилятор ВВД №11,2

Габаритные и присоединительные размеры радиального вентилятора ВВД №11,2, Исполнение 1, зависящие от положения корпуса

ПР0°/Л0°				ПР45°/Л45°				ПР90°/Л90°
B, мм	B1, мм	H1, мм	H2, мм	B, мм	B1, мм	H1, мм	H2, мм	B, мм	B1, мм	H1, мм	H2, мм
1695	741	1720	705	1566	699	2188	1173	1530	825	1969	954

ПР135°/Л135°				ПР270°/Л270°				ПР315°/Л315°
B, мм	B1, мм	H1, мм	H2, мм	B, мм	B1, мм	H1, мм	H2, мм	B, мм	B1, мм	H1, мм	H2, мм
1956	783	1882	867	1530	705	1756	741	1956	1173	1714	699

Акустические характеристики радиального вентилятора ВВД №11,2, Исполнение 1

	Значение Lpi в октавных полосах f, Гц
Частота вращения, об/мин	63	125	250	500	1000	2000	4000	8000	Lpa, дБА
1000	92	95	99	101	97	95	90	80	96
1500	97	101	106	107	102	100	95	85	108

12.5

Технические характеристики Радиальные вентиляторы ВВД №12,5 , исполнение 5

Характеристики электродвигателя				Характеристики вентилятора при ρ = 1.2 кг/м3					Виброизоляторы		Виброизоляторы для Ex исп
Скорость вращения, об/мин.	Номи-нальная мощность, кВт	Номи-нальный ток при 380В (50 Гц), А	Тип электро-двигателя *	Производи-тельность Q min, м3/сек	Производи-тельность Q max, м3/сек	Полное даление Pv min, Па	Полное давление Pv maх, Па	Масса вентиля-тора, кг	Марка	Количество в комплекте	Марка	Количество в комплекте
800	18,5	36,3	160М4	2,25	6,4	1760	2250	875	ДО-44	8	ВР 203	12
1 200	55	103	225М4	3,45	9,5	4000	5150	1055	ДО-44	10	ВР 203	12
1 600	132	240	280М4	4,5	13	7000	9000	1700	ДО-45	10	ВР 203	14

*При изменении типа двигателя масса может меняться

Аэродинамические характеристики радиального вентилятора ВВД №12,5, Исполнение 5

Габаритные и присоединительные размеры радиального вентилятора ВВД №12,5, Исполнение 5

Радиальный вентилятор ВВД №12,5

Габаритные и присоединительные размеры радиального вентилятора ВВД №12,5, Исполнение 5, зависящие от положения корпуса

ПР0°/Л0°				ПР45°/Л45°				ПР90°/Л90°
B, мм	B1, мм	H1, мм	H2, мм	B, мм	B1, мм	H1, мм	H2, мм	B, мм	B1, мм	H1, мм	H2, мм
2420	925	1780	780	2345	850	2205	1205	2315	820	1925	925

ПР135°/Л135°				ПР270°/Л270°				ПР315°/Л315°
B, мм	B1, мм	H1, мм	H2, мм	B, мм	B1, мм	H1, мм	H2, мм	B, мм	B1, мм	H1, мм	H2, мм
—	—	—	—	2275	780	1757	757	2700	1206	1725	725

Габаритные и присоединительные размеры радиального вентилятора ВВД №12,5, Исполнение 5 (спец.), зависящие от положения корпуса

ПР0°/Л0°/СПЕЦ				ПР45°/Л45°/СПЕЦ				ПР90°/Л90°/СПЕЦ
B, мм	B1, мм	H1, мм	H2, мм	B, мм	B1, мм	H1, мм	H2, мм	B, мм	B1, мм	H1, мм	H2, мм
2251	757	1778	780	2220	726	2206	1206	2274	780	1925	925

ПР135°/Л135°/СПЕЦ				ПР270°/Л270°/СПЕЦ				ПР315°/Л315°/СПЕЦ
B, мм	B1, мм	H1, мм	H2, мм	B, мм	B1, мм	H1, мм	H2, мм	B, мм	B1, мм	H1, мм	H2, мм
2700	1206	1850	850	—	—	—	—	—	—	—	—

Акустические характеристики радиального вентилятора ВВД №12,5, Исполнение 5

	Значение Lpi в октавных полосах f, Гц
Частота вращения, об/мин	63	125	250	500	1000	2000	4000	8000	Lpa, дБА
800	93	94	98	102	98	96	92	90	98
1200	100	104	106	108	106	105	98	92	117
1600	98	106	107	109	105	103	99	95	121

Технические характеристики Радиальные вентиляторы ВВД №12,5 , исполнение 3

Характеристики электродвигателя				Характеристики вентилятора при ρ = 1.2 кг/м3					Виброизоляторы		Виброизоляторы для Ex исп
Скорость вращения, об/мин.	Номи-нальная мощность, кВт	Номи-нальный ток при 380В (50 Гц), А	Тип электро-двигателя *	Производи-тельность Q min, м3/сек	Производи-тельность Q max, м3/сек	Полное даление Pv min, Па	Полное давление Pv maх, Па	Масса вентиля-тора, кг	Марка	Количество в комплекте	Марка	Количество в комплекте
1 000	37	71	225М6	2,75	7,9	2700	3300	885	ДО-44	6	ВР 203	8
1 500	110	201	280S4	4,1	11,8	6100	7550	1195	ДО-45	6	ВР203	10

*При изменении типа двигателя масса может меняться

Аэродинамические характеристики радиального вентилятора ВВД №12,5, Исполнение 3

Габаритные и присоединительные размеры радиального вентилятора ВВД №12,5, Исполнение 3

Радиальный вентилятор ВВД №12,5

Габаритные и присоединительные размеры радиального вентилятора ВВД №12,5, Исполнение 3, зависящие от положения корпуса

ПР0°/Л0°				ПР45°/Л45°				ПР90°/Л90°
B, мм	B1, мм	H1, мм	H2, мм	B, мм	B1, мм	H1, мм	H2, мм	B, мм	B1, мм	H1, мм	H2, мм
1682	757	1780	780	1576	726	2206	1206	1602	822	1925	925

ПР135°/Л135°				ПР270°/Л270°				ПР315°/Л315°
B, мм	B1, мм	H1, мм	H2, мм	B, мм	B1, мм	H1, мм	H2, мм	B, мм	B1, мм	H1, мм	H2, мм
1994	788	1851	851	1600	780	1757	757	1994	1206	1720	720

Акустические характеристики радиального вентилятора ВВД №12,5, Исполнение 3

	Значение Lpi в октавных полосах f, Гц
Частота вращения, об/мин	63	125	250	500	1000	2000	4000	8000	Lpa, дБА
1500	92	96	97	99	98	97	90	82	104
3000	94	96	101	106	106	104	100	96	110

Технические характеристики Радиальные вентиляторы ВВД №12,5 , исполнение 1

Характеристики электродвигателя				Характеристики вентилятора при ρ = 1.2 кг/м3					Виброизоляторы		Виброизоляторы для Ex исп
Скорость вращения, об/мин.	Номи-нальная мощность, кВт	Номи-нальный ток при 380В (50 Гц), А	Тип электро-двигателя *	Производи-тельность Q min, м3/сек	Производи-тельность Q max, м3/сек	Полное даление Pv min, Па	Полное давление Pv maх, Па	Масса вентиля-тора, кг	Марка	Количество в комплекте	Марка	Количество в комплекте
1 000	37	71	225М6	2,75	7,9	2700	3300	885	ДО-44	6	ВР 203	8
1 500	110	201	280S4	4,1	11,8	6100	7550	1195	ДО-45	6	ВР203	10

*При изменении типа двигателя масса может меняться

Аэродинамические характеристики радиального вентилятора ВВД №12,5, Исполнение 1

Габаритные и присоединительные размеры радиального вентилятора ВВД №12,5, Исполнение 1

Радиальный вентилятор ВВД №12,5

Габаритные и присоединительные размеры радиального вентилятора ВВД №12,5, Исполнение 1, зависящие от положения корпуса

ПР0°/Л0°				ПР45°/Л45°				ПР90°/Л90°
B, мм	B1, мм	H1, мм	H2, мм	B, мм	B1, мм	H1, мм	H2, мм	B, мм	B1, мм	H1, мм	H2, мм
1682	757	1780	780	1576	726	2206	1206	1602	822	1925	925

ПР135°/Л135°				ПР270°/Л270°				ПР315°/Л315°
B, мм	B1, мм	H1, мм	H2, мм	B, мм	B1, мм	H1, мм	H2, мм	B, мм	B1, мм	H1, мм	H2, мм
1994	788	1851	851	1600	780	1757	757	1994	1206	1720	720

Акустические характеристики радиального вентилятора ВВД №12,5, Исполнение 1

	Значение Lpi в октавных полосах f, Гц
Частота вращения, об/мин	63	125	250	500	1000	2000	4000	8000	Lpa, дБА
1000	94	97	99	103	99	97	92	86	98
1500	99	104	108	109	104	103	98	92	118

Радиальный вентилятор ВВД

Описание

Основные варианты изготовления

Размеры

Радиальные вентиляторы ВР 12-26

Радиальные вентиляторы ВР 132-30

Радиальные вентиляторы ВЦ 6-20

Радиальный вентилятор ВВД

Описание

Основные варианты изготовления

Размеры

Похожие товары

Consult
