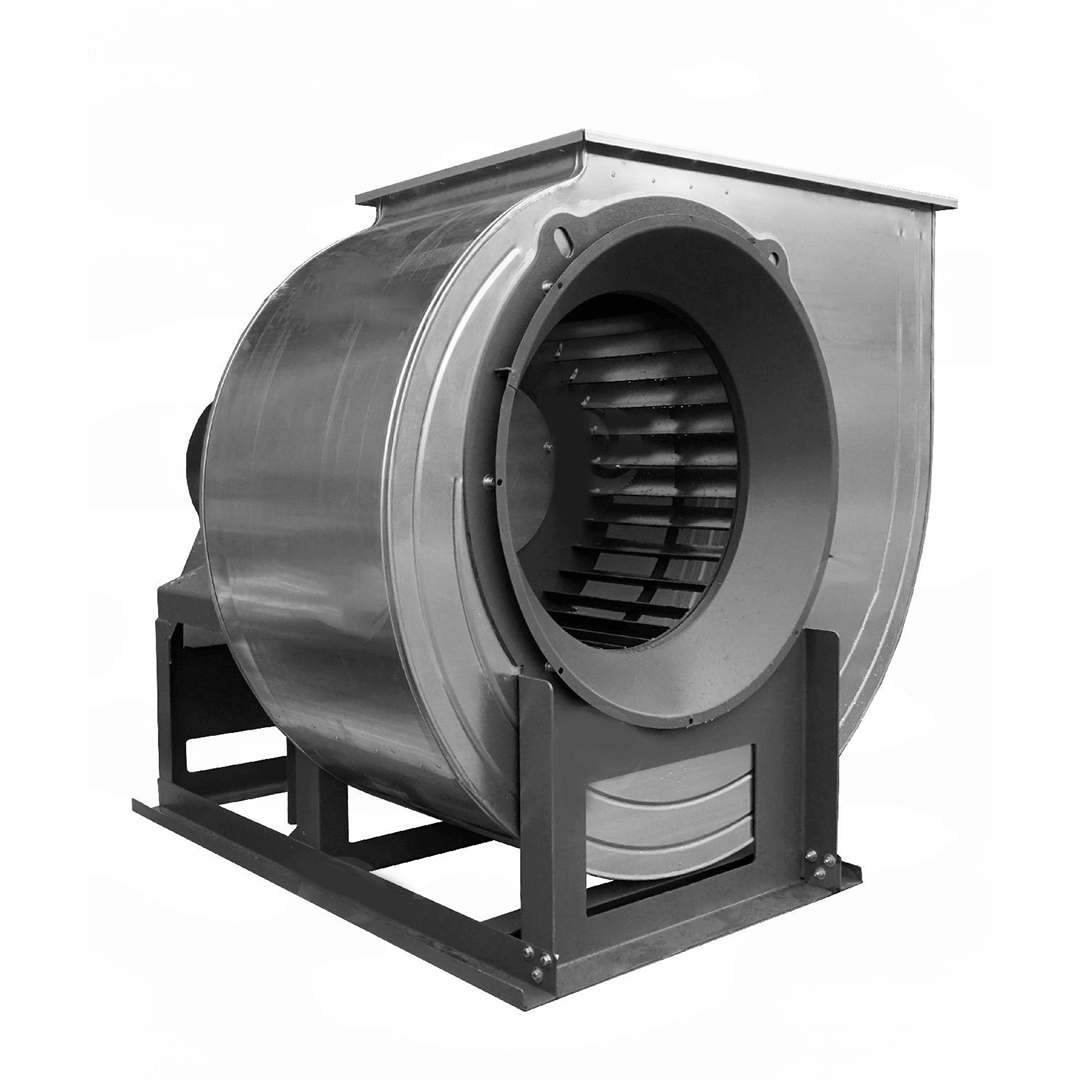

Радиальные вентиляторы ВРз ДУ

Варианты конструктивного исполнения: исполнение 1 ( рабочее
колесо на валу электродвигателя);
• Вентиляторы сертифицированы: соответствия требованиям ТР ЕАЭС
043/2017 и ГОСТ Р 53302-2009;
• Назначение: системы противодымной вентиляции;
• Количество лопаток рабочего колеса – 32;
• Конструктивное исполнение лопаток рабочего колеса: загнутые
вперед;
• Конструктивное исполнение корпуса: спиральный поворотный
одностороннего всасывания;
• Применяемый индекс в сокращенном обозначении для систем
дымоудаления: ДУ400; ДУ600;
• Возможные исполнения по пределу огнестойкости: 400°C / 2 часа и
600°C / 1,5 часа.

Категория: Радиальные ДУ
ПОЛУЧИТЬ КОНСУЛЬТАЦИЮ

Типоразмеры

Радиальный вентилятор ВРз №5 ДУ изготавливается по 1-ой конструктивной схеме (соединение рабочего колеса с двигателем напрямую) исполнения. Производительность такого вентилятора от 7500 м³/ч до 32000 м³/ч., предельная температура рабочей среды до +600°С. Вентиляторы ВРз-5 ДУ применяют для работы в составе противопожарных вентиляционных систем, способны быстрого и эффективного удаления из помещений различного назначения возникающих в процессе пожара газовоздушных смесей и отводом из них тепла.

Технические характеристики Радиальные вентиляторы ВРз ДУ №5,0


Типоразмер вентилятора Синхронная частота вращения двигателя, об/мин Мощность электродвигателя, кВт Номинальный ток электродвигателя, Iном Максимальная производительность, м³/ч Масса, кг
№5 1000 4 9,8 9400 129
5,5 12,9 12500 132
7,5 17,2 15200 141
1500 11 22,5 11400 205
15 30,1 15100 210
18,5 36,5 18000 222
22 43,2 20300 239
30 57,5 24000 268



Аэродинамические характеристики ВРз ДУ №5,0

Радиальный вентилятор ВРз №5 ДУ

Габаритные и присоединительные размеры ВРз ДУ №5,0

Радиальный вентилятор ВРз №5 ДУ

Для улучшения качества выпускаемой продукции конструкторский отдел оставляет за собой право вносить изменения размеров и комплектации без уведомления

Габаритные и присоединительные размеры ВРз ДУ № 5,0, зависящие от положения корпуса

Радиальный вентилятор ВРз №5 ДУ

Для улучшения качества выпускаемой продукции конструкторский отдел оставляет за собой право вносить изменения размеров и комплектации без уведомления

Радиальный вентилятор ВРз №6,3 ДУ изготавливается по 1-ой конструктивной схеме (соединение рабочего колеса с двигателем напрямую) исполнения. Производительность такого вентилятора от 7500 м³/ч до 32000 м³/ч., предельная температура рабочей среды до +600°С. Вентиляторы ВРз-6,3 ДУ применяют для работы в составе противопожарных вентиляционных систем, способны быстрого и эффективного удаления из помещений различного назначения возникающих в процессе пожара газовоздушных смесей и отводом из них тепла.


Технические характеристики Радиальные вентиляторы ВРз ДУ №6,3


Типоразмер вентилятора Синхронная частота вращения двигателя, об/мин Мощность электродвигателя, кВт Номинальный ток электродвигателя, Iном Максимальная производительность, м³/ч Масса, кг
№6,3 750 5,5 13,6 14400 198
7,5 17,8 18600 234
11 24,9 23800 258
1000 11 24,2 16300 259
15 32,2 21300 269
18,5 38,3 25100 279
22 44,7 28600 308
30 59,3 32050 341

Аэродинамические характеристики ВРз ДУ №6,3

Радиальный вентилятор ВРз №6,3 ДУ

Габаритные и присоединительные размеры ВРз ДУ №6,3

Радиальный вентилятор ВРз №6,3 ДУ

Для улучшения качества выпускаемой продукции конструкторский отдел оставляет за собой право вносить изменения размеров и комплектации без уведомления

Габаритные и присоединительные размеры ВРз ДУ №6,3, зависящие от положения корпуса

Радиальный вентилятор ВРз №6,3 ДУ

Для улучшения качества выпускаемой продукции конструкторский отдел оставляет за собой право вносить изменения размеров и комплектации без уведомления

Радиальный вентилятор ВРз №8 ДУ изготавливается по 1-ой конструктивной схеме (соединение рабочего колеса с двигателем напрямую) исполнения. Производительность такого вентилятора от 7500 м³/ч до 32000 м³/ч., предельная температура рабочей среды до +600°С. Вентиляторы ВРз-8 ДУ применяют для работы в составе противопожарных вентиляционных систем, способны быстрого и эффективного удаления из помещений различного назначения возникающих в процессе пожара газовоздушных смесей и отводом из них тепла.

Технические характеристики Радиальные вентиляторы ВРз ДУ №8


Типоразмер вентилятора Синхронная частота вращения двигателя, об/мин Мощность электродвигателя, кВт Номинальный ток электродвигателя, Iном Максимальная производительность, м³/ч Масса, кг
№8 750 18,5 41,1 29600 392
22 49,8 34450 386
30 61,7 41300 534
37 77,8 48700 638
1000 45 84 40250 639
55 104,7 47700 691
75 142,2 59700 859
90 170,2 65100 981

Аэродинамические характеристики ВРз ДУ №8

Радиальный вентилятор ВРз №8 ДУ

Габаритные и присоединительные размеры ВРз ДУ №8

Радиальный вентилятор ВРз №8 ДУ

Для улучшения качества выпускаемой продукции конструкторский отдел оставляет за собой право вносить изменения размеров и комплектации без уведомления

Габаритные и присоединительные размеры ВРз ДУ №8, зависящие от положения корпуса

Радиальный вентилятор ВРз №8 ДУ

Для улучшения качества выпускаемой продукции конструкторский отдел оставляет за собой право вносить изменения размеров и комплектации без уведомления

Описание

Радиальные вентиляторы дымоудаления ВРз ДУ

Вентиляторы радиальные ВРз ДУ для дымоудаления развивают среднее давление и работают по схеме одностороннего всасывания. Вентиляторы ВРз ДУ используются в противопожарных вентиляционных системах, основная функция агрегатов данной серии – удаление дыма, газов, избыточного тепла и прочих продуктов горения из зданий и помещений в случае возникновения пожара или при задымлении.
Допустимая концентрация в рабочей среде пыли и взвешенных частиц для вентиляторов дымоудаления ВРз  ДУ составляет 100 мг./куб.м.
Предельные температуры рабочей среды:
— плюс 400°С при сохранении работоспособности в течение 2-х часов;
— плюс 600°С при сохранении работоспособности в течение 1,5-ра часов.

Конструктивные особенности вентилятора ВРз ДУ

Вентиляторы радиальные для удаления дыма и горячих газов выпускается в моноблочной компоновке и отгружается заказчику в полностью собранном и готовом для монтажа виде.
Вентиляторы радиальные дымоудаления данной серии относятся к стационарно устанавливаемому оборудованию и должны монтироваться на жестком основании за пределами помещений постоянного пребывания людей или обслуживающего персонала.
На раме смонтирован корпус из тонколистового металла (марка стали определяется исполнением вентилятора радиального ВРз  ДУ). Корпус выполнен в виде «улитки» и может быть повернут выходным патрубком под максимально удобным углом к воздуховоду.
Внутри корпусной детали расположено рабочее колесо с 32-мя лопастями, которые загнуты в обратную вращению сторону.
Компоновка электрического привода – по схеме №1 — двигатель установлен на подставке соосно рабочему колесу.
По желанию заказчика комплект поставки вентилятора радиального ВРз ДУ для дымоудаления может быть расширен виброизоляционными опорами и термостойкими гибкими вставками.

Аналогом данного оборудования является радиальный вентилятор ВР 280-46 ДУ.

Номенклатурный ряд радиальных вентиляторов ВРз ДУ для дымоудаления насчитывает 3 типоразмера. У нас можно купить вентиляторы дымоудаления ВРз ДУ, гарантирующие сохранение работоспособности в течение 2-х часов при t=+400°С и в течение 1,5-ра часов при t=+600°С.

Основные варианты изготовления

Индекс Назначение и материалы
Общепромышленное исполнение, материал – углеродистая сталь
Ж2 Общепромышленное теплостойкое исполнение (допустимая температура перемещаемой среды – до +200°С), материал – углеродистая сталь
К1 Коррозионностойкое исполнение, материал – нержавеющая сталь
К1Ж2 Коррозионностойкое теплостойкое исполнение, материал – нержавеющая сталь (допустимая температура – до +200 °C)
В Взрывозащищенное исполнение из разнородных металлов, материал – углеродистая сталь, латунь
ВЖ2 Взрывозащищенное исполнение из разнородных металлов, материал – углеродистая сталь, латунь  (допустимая температура – до +200 °C)
ВК1 Взрывозащищенное коррозионностойкое исполнение из разнородных металлов, материал – нержавеющая сталь, латунь
ВК3 Взрывозащищенное исполнение, материал – алюминиевые сплавы
