Радиальные вентиляторы ВРм ДУ

Типоразмеры

ВРм ДУ №6,3

Технические характеристики Радиальные вентиляторы ВРм ДУ №6,3

Вентилятор	Тип колеса	Типоразмер двигателя	Мощность двигателя	Синхронная частота двигателя	Максимальная производительность, м³/ч	Максимальное полное давление, Па    при 20⁰С	Масса, кг.
ВРм 6,3 ДУ	РВ6	80B6	1,1	1000	8100	530	111
	РВ9	90L6	1,5	1000	11200	575	115
	РВ6	100L4	4	1500	12400	1280	131
	РВ9	112M4	5,5	1500	17300	1410	143



Аэродинамические характеристики ВРм 6,3 ДУ

Габаритные и присоединительные размеры ВРм 6,3 ДУ

Для улучшения качества выпускаемой продукции конструкторский отдел оставляет за собой право вносить изменения размеров и комплектации без уведомления

ВРм ДУ №7,1

Технические характеристики Радиальные вентиляторы ВРм ДУ №7,1

Вентилятор	Тип колеса	Типоразмер двигателя	Мощность двигателя	Синхронная частота двигателя	Максимальная производительность, м³/ч	Максимальное полное давление, Па при 20⁰С	Масса, кг.
ВРм 7,1 ДУ	РВ6	90LB8	1,1	750	8800	380	170
	РВ9	90LB8	1,1	750	12200	430	172
	РВ6	100L6	2,2	1000	12000	705	175
	РВ9	112MA6	3	1000	16300	795	189
	РВ6	132S4	7,5	1500	18200	1610	198
	РВ9	132M4	11	1500	24300	1770	211



Аэродинамические характеристики ВРм 7,1 ДУ

Габаритные и присоединительные размеры ВРм 7,1 ДУ

Для улучшения качества выпускаемой продукции конструкторский отдел оставляет за собой право вносить изменения размеров и комплектации без уведомления

ВРм ДУ №8

Технические характеристики Радиальные вентиляторы ВРм ДУ №8

Вентилятор	Тип колеса	Типоразмер двигателя	Мощность двигателя	Синхронная частота двигателя	Максимальная производительность, м³/ч	Максимальное полное давление, Па при 20⁰С	Масса, кг.
ВРм 8 ДУ	РВ6	100L8	1,5	750	12500	490	212
	РВ9	112MA8	2,2	750	17700	540	224
	РВ6	112MB6	4	1000	17600	920	225
	РВ9	132S6	5,5	1000	23000	980	228
	РВ6	160S4	15	1500	26100	2100	305
	РВ9	160M4	18,5	1500	35500	2300	312



Аэродинамические характеристики ВРм 8 ДУ

Габаритные и присоединительные размеры ВРм 8 ДУ

Для улучшения качества выпускаемой продукции конструкторский отдел оставляет за собой право вносить изменения размеров и комплектации без уведомления

ВРм ДУ №9

Технические характеристики Радиальные вентиляторы ВРм ДУ №9

Вентилятор	Тип колеса	Типоразмер двигателя	Мощность двигателя	Синхронная частота двигателя	Максимальная производительность, м³/ч	Максимальное полное давление, Па при 20⁰С	Масса, кг.
ВРм 9 ДУ	РВ6	112MB8	3	750	18000	620	306
	РВ9	132S8	4	750	24900	695	328
	РВ6	132M6	7,5	1000	24700	1180	309
	РВ9	160S6	11	1000	34300	1240	385
	РВ6	180М4	30	1500	37300	2650	409
	РВ9	200M4	37	1500	50400	2870	452



Аэродинамические характеристики ВРм 9 ДУ

Габаритные и присоединительные размеры ВРм 9 ДУ

Для улучшения качества выпускаемой продукции конструкторский отдел оставляет за собой право вносить изменения размеров и комплектации без уведомления

ВРм ДУ №10

Технические характеристики Радиальные вентиляторы ВРм ДУ №10

Вентилятор	Тип колеса	Типоразмер двигателя	Мощность двигателя	Синхронная частота двигателя	Максимальная производительность, м³/ч	Максимальное полное давление, Па при 20⁰С	Масса, кг.
ВРм 10 ДУ	РВ6	132M8	5,5	750	25100	770	422
	РВ9	160S8	7,5	750	35100	905	468
	РВ6	160М6	15	1000	34700	1430	461
	РВ9	180M6	18,5	1000	46000	1600	499



Аэродинамические характеристики ВРм 10 ДУ

Габаритные и присоединительные размеры ВРм 10 ДУ

Для улучшения качества выпускаемой продукции конструкторский отдел оставляет за собой право вносить изменения размеров и комплектации без уведомления

ВРм ДУ №11,2

Технические характеристики Радиальные вентиляторы ВРм ДУ №11,2

Вентилятор	Тип колеса	Типоразмер двигателя	Мощность двигателя	Синхронная частота двигателя	Максимальная производительность, м³/ч	Максимальное полное давление, Па при 20⁰С	Масса, кг.
ВРм 11,2 ДУ	РВ6	160M8	11	750	3600	1030	499
	РВ9	180M8	15	750	49500	1150	526
	РВ6	200M6	22	1000	47500	1820	542
	РВ9	200L6	30	1000	65300	2000	587



Аэродинамические характеристики ВРм 11,2 ДУ

Габаритные и присоединительные размеры ВРм 11,2 ДУ

Для улучшения качества выпускаемой продукции конструкторский отдел оставляет за собой право вносить изменения размеров и комплектации без уведомления

ВРм ДУ №12,5

Технические характеристики Радиальные вентиляторы ВРм ДУ №12,5

Вентилятор	Тип колеса	Типоразмер двигателя	Мощность двигателя	Синхронная частота двигателя	Максимальная производительность, м³/ч	Максимальное полное давление, Па при 20⁰С	Масса, кг.
ВРм 12,5 ДУ	РВ6	200M8	18,5	750	50200	1280	635
	РВ9	200L8	22	750	68700	1405	701
	РВ6	250S6	45	1000	67900	2280	831
	РВ9	250M6	55	1000	92000	2480	997



Аэродинамические характеристики ВРм 12,5 ДУ

Габаритные и присоединительные размеры ВРм 12,5 ДУ

Для улучшения качества выпускаемой продукции конструкторский отдел оставляет за собой право вносить изменения размеров и комплектации без уведомления

Описание

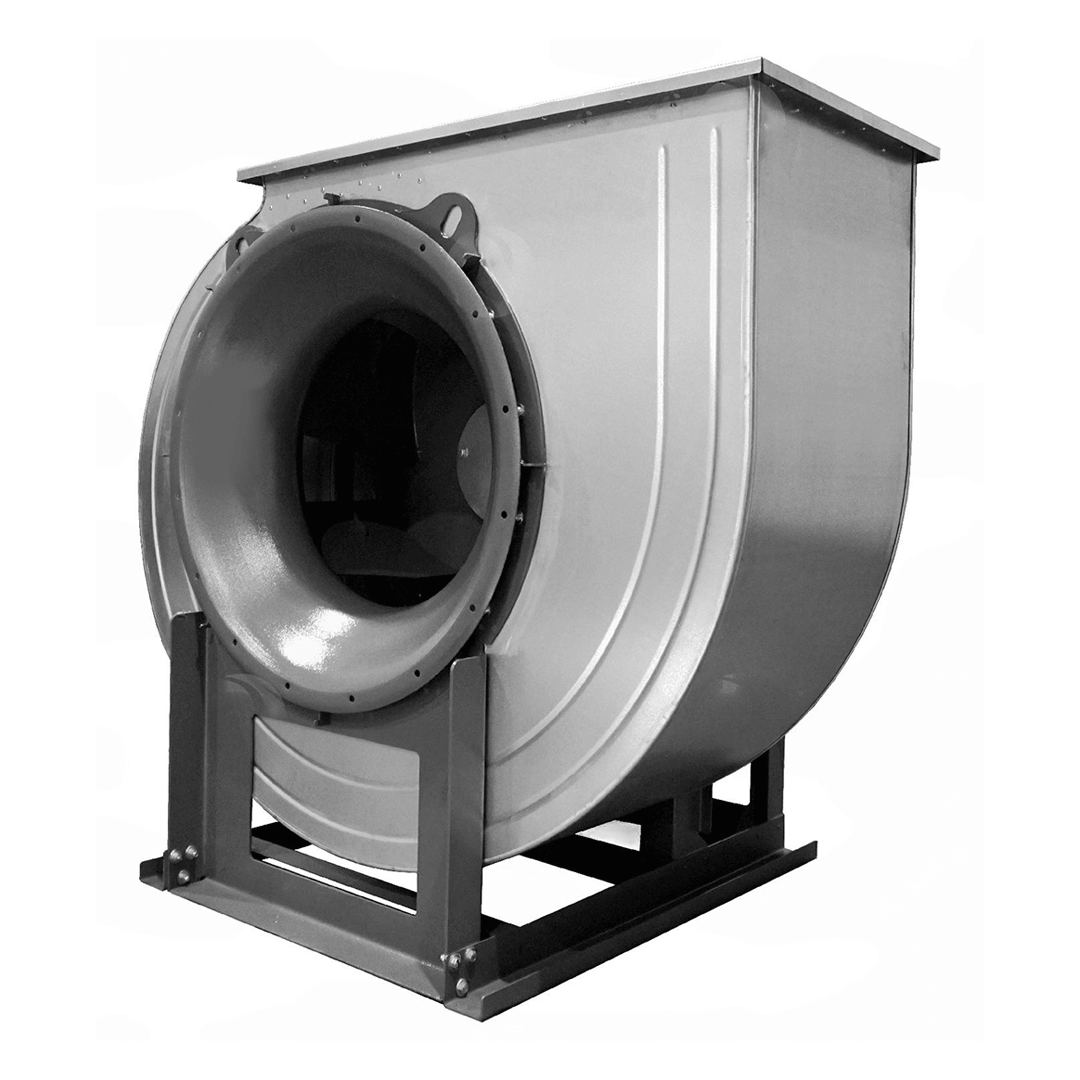

Радиальные вентиляторы дымоудаления ВРм ДУ

Назначение и применение

Радиальные вентиляторы ВРм ДУ предназначены для работы в системах противодымной вентиляции, обеспечивая эффективное удаление продуктов горения и избыточного тепла при пожаре. Они функционируют в режиме одностороннего всасывания и работают под низким давлением.

При интеграции в автоматизированные вентиляционные системы вентиляторы ВРм ДУ могут запускаться автоматически при срабатывании датчиков дыма и температуры.

• Загазованный и задымленный воздух.
• Допустимое содержание твердых частиц – до 100 мг/м³.
• Рабочая температура:
  • +400°C – минимум 2 часа гарантированной работы.
  • +600°C – минимум 1,5 часа гарантированной работы.

Конструктивные особенности ВРм ДУ

• Готовность к монтажу: вентиляторы поставляются в полностью собранном виде.
• Жесткое основание: установка осуществляется на фундамент или металлоконструкцию перекрытия с анкерным креплением.
• Корпус улиточного типа: поворотная конструкция позволяет регулировать направление выхода воздушного потока.
• Материалы исполнения корпуса:
  • Нержавеющая сталь (коррозионностойкий вариант).
  • Углеродистая сталь со специальным покрытием.
• Рабочее колесо радиального типа:
  • 6 или 9 загнутых назад лопаток.
  • Соосное крепление с электродвигателем.
• Дополнительная комплектация:
  • Виброизоляционные опоры.
  • Термостойкие гибкие вставки.

Условия эксплуатации

• Категория размещения: 2 и 3 (установка в отапливаемых и неотапливаемых помещениях).
• Температурный диапазон окружающей среды: -40°C…+40°C.
• Климатическое исполнение: У (умеренный) и Т (тропический).

Доступные типоразмеры

Радиальные вентиляторы ВРм ДУ выпускаются в 7 стандартных типоразмерах. Выбор модели зависит от материалов корпуса и требуемого предела огнестойкости (400°C / 2 часа или 600°C / 1,5 часа).

Аналог: вентилятор ВР 80-75 ДУ.

Вентиляторы ВРм ДУ — надежное решение для систем противодымной вентиляции, обеспечивающее безопасность зданий в условиях чрезвычайных ситуаций.
