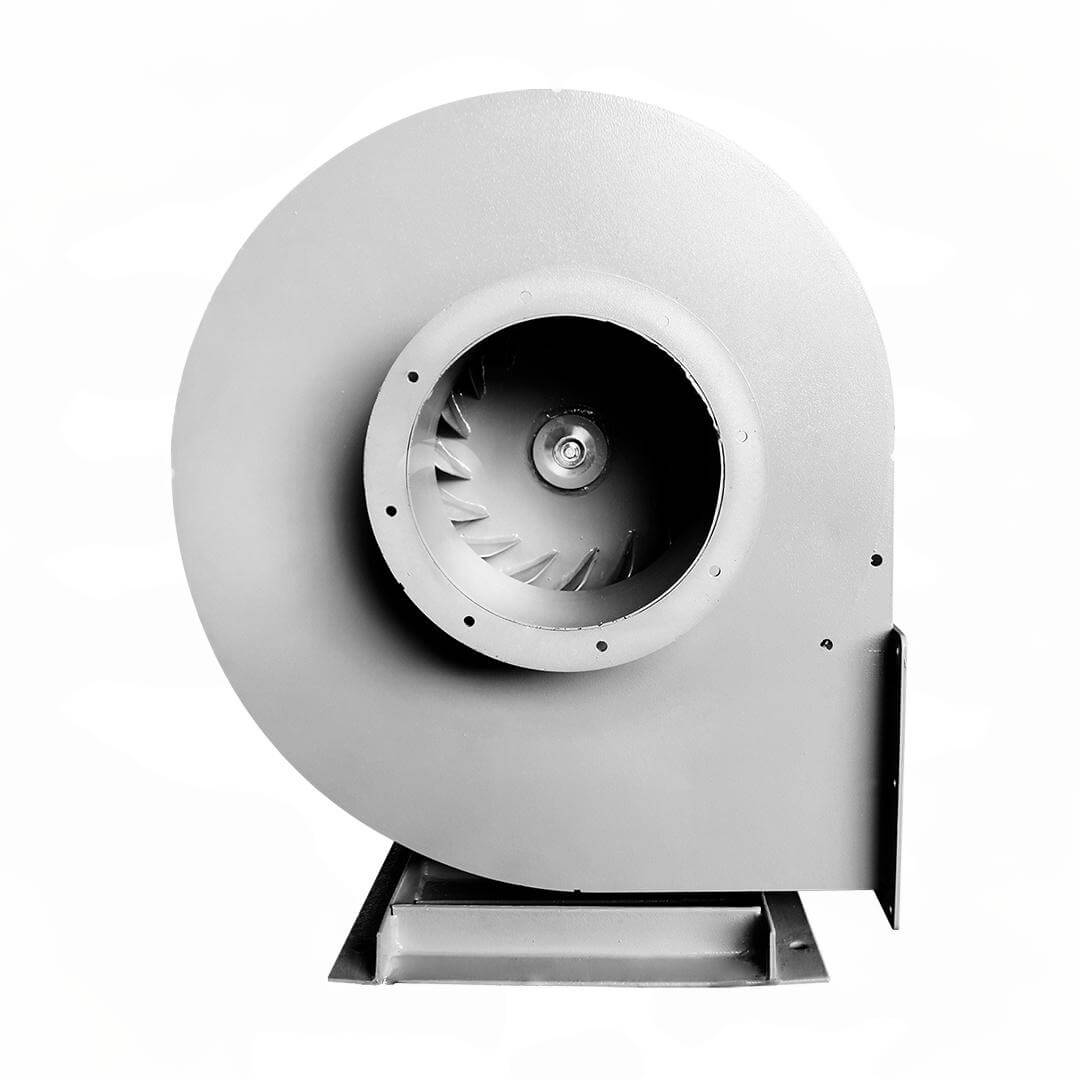

Радиальные вентиляторы ВР 132-30

• Вентиляторы сертифицированы: соответствия требованиям ТР ТС № 004/2011, № 010/2011, № 020/2011
• Вентиляторы взрывозащищённого исполнения сертифицированы: соответствие требованиям ТР ТС № 012/2011;
• Назначение: системы вентиляции, технологические установки
• Количество лопаток рабочего колеса: 16
• Конструктивное исполнение лопаток рабочего колеса: загнутые назад
• Конструктивное исполнение корпуса: спиральный поворотный одностороннего всасывания
Основные выпускаемые типоразмеры
4,0 | 4,5 | 5,0 | 5,6 | 6,3 | 7,1 | 8,0 | 9,0 | 10,0 | 11,2 | 12,5
Категория: Вентиляторы высокого давления
ПОЛУЧИТЬ КОНСУЛЬТАЦИЮ

Описание

Вентиляторы ВР 132-30 предназначены для перемещения воздуха в системах вентиляции, а также в составе технологических установок различного назначения. Оборудование применяется в приточных и вытяжных системах общественных, производственных и административных зданий.

Рабочие параметры

Радиальные вентиляторы ВР 132-30 работают с воздухом температурой до +80 °C (в стандартном исполнении) и до +200 °C (в теплостойком варианте). Допустимая запылённость — до 0,1 г/м³. Недопустимы липкие, волокнистые, абразивные или химически агрессивные примеси.

Конструкция

Основные элементы вентилятора:

  • поворотный корпус спиральной формы (улитка);
  • рабочее колесо с 16 назад загнутыми лопатками;
  • опорная рама и электропривод.

Корпус может быть повёрнут на нужный угол при установке. Монтаж возможен напрямую к воздуховодам либо через гибкие вставки (опция).

Типы привода:

  • соосный электродвигатель (схема №1);
  • ременная передача с двигателем на раме (схема №5).

Условия эксплуатации

Вентиляторы ВР 132-30 рассчитаны на эксплуатацию в климатических условиях У и Т по ГОСТ 15150 при температуре окружающей среды от -40 °C до +40 °C. Возможна установка по 1 категории размещения при защите электрочасти от осадков и солнца.

Основные варианты изготовления

Индекс Назначение и материалы
— Общепромышленное исполнение, материал – углеродистая сталь
Ж2 Общепромышленное теплостойкое исполнение (допустимая температура перемещаемой среды – до +200°С), материал – углеродистая сталь
К1 Коррозионностойкое исполнение, материал – нержавеющая сталь
К1Ж2 Коррозионностойкое теплостойкое исполнение, материал – нержавеющая сталь (допустимая температура – до +200 °C)
В Взрывозащищенное исполнение из разнородных металлов, материал – углеродистая сталь, латунь
ВЖ2 Взрывозащищенное исполнение из разнородных металлов, материал – углеродистая сталь, латунь  (допустимая температура – до +200 °C)
ВК1 Взрывозащищенное коррозионностойкое исполнение из разнородных металлов, материал – нержавеющая сталь, латунь

Размеры

4.0
Технические характеристики Радиальные вентиляторы ВР 132-30 №4,0 , исполнение 1
Характеристики
электродвигателя		 Характеристики
вентилятора при  ρ = 1.2 кг/м3		   Виброизоляторы Виброизоляторы
для Ex исп
Скорость вращения, об/мин. Номи-нальная мощность, кВт Номи-
нальный ток при 380В   (50 Гц), А		 Тип электро-двигателя * Произво-дительность Q min, м3/сек Произво-дительность Q max, м3/сек Полное давление Pv min, Па Полное давление Pv maх, Па Масса вентиля
тора, кг		 Марка Количество в комплекте Марка Количество в комплекте
1 500 0,37 1,12 63В4 0,13 0,35 550 680 53 ДО-39 4 ВР 202 4
3 000 3 6,34 90L2 0,28 0,75 2500 3000 65 ДО-39 4 ВР 202 4

*При изменении типа двигателя масса может меняться

Аэродинамические характеристики радиального вентилятора ВР 132-30 №4, Исполнение 1
Аэродинамические характеристики радиального вентилятора ВР 132-30 №4, Исполнение 1
Габаритные и присоединительные размеры радиального вентилятора ВР 132-30 №4, Исполнение 1

Радиальный вентилятор ВР 132-30 №4,0

Для улучшения качества выпускаемой продукции конструкторский отдел оставляет за собой право вносить изменения размеров и комплектации без уведомления

Габаритные и присоединительные размеры радиального вентилятора ВР 132-30 №4, Исполнение 1, зависящие от положения корпуса
ПР0°/Л0° ПР45°/Л45° ПР90°/Л90°
B, мм B1, мм H1, мм H2, мм B, мм B1, мм H1, мм H2, мм B, мм B1, мм H1, мм H2, мм
629,2 271,6 632 252 573,1 256,5 810,8 430,8 553,2 301,6 737,6 357,6
ПР135°/Л135° ПР270°/Л270° ПР315°/Л315°
B, мм B1, мм H1, мм H2, мм B, мм B1, мм H1, мм H2, мм B, мм B1, мм H1, мм H2, мм
717,4 286,6 696,6 316,6 553,2 251,6 651,6 271,6 717,4 430,8 636,5 256,5
Радиальный вентилятор ВР 132-30 №4,0
Акустические характеристики радиального вентилятора ВР 132-30 №4, Исполнение 1
  Значение Lpi в октавных полосах f, Гц
Частота вращения, об/мин 63 125 250 500 1000 2000 4000 8000 Lpa, дБА
1000 75 79 80 82 78 74 70 62 82
1500 78 81 82 85 80 76 72 64 86
4.5
Технические характеристики Радиальные вентиляторы ВР 132-30 №4,5 , исполнение 1
Характеристики
электродвигателя		 Характеристики вентилятора
при  ρ = 1.2 кг/м3		   Виброизоляторы Виброизоляторы
для Ex исп
Скорость вращения, об/мин. Номи-нальная мощность, кВт Номи-
нальный ток при 380В   (50 Гц), А		 Тип электро-двигателя * Производи-тельность Q min, м3/сек Производи-тельность Q max, м3/сек Полное даление Pv min, Па Полное давление Pv maх, Па Масса вентиля-тора, кг Марка Количество в комплекте Марка Количество в комплекте
1 500 0,75 2,18 71В4 0,18 0,52 690 890 65 ДО-39 4 ВР 202 4
3 000 5,5 11,1 100L2 0,38 1,1 3000 3750 90 ДО-39 4 ВР 202 4

*При изменении типа двигателя масса может меняться

Аэродинамические характеристики радиального вентилятора ВР 132-30 №4,5, Исполнение 1
Аэродинамические характеристики радиального вентилятора ВР 132-30 №4,5, Исполнение 1
Габаритные и присоединительные размеры радиального вентилятора ВР 132-30 №4,5, Исполнение 1

Радиальный вентилятор ВР 132-30 №4,5

Для улучшения качества выпускаемой продукции конструкторский отдел оставляет за собой право вносить изменения размеров и комплектации без уведомления

Габаритные и присоединительные размеры радиального вентилятора ВР 132-30 №4,5, Исполнение 1, зависящие от положения корпуса
ПР0°/Л0° ПР45°/Л45° ПР90°/Л90°
B, мм B1, мм H1, мм H2, мм B, мм B1, мм H1, мм H2, мм B, мм B1, мм H1, мм H2, мм
698 301 700 270 637 284 472 902 606 336 828 398
ПР135°/Л135° ПР270°/Л270° ПР315°/Л315°
B, мм B1, мм H1, мм H2, мм B, мм B1, мм H1, мм H2, мм B, мм B1, мм H1, мм H2, мм
790 318 784 354 606 270 731 301 790 472 714 284
Радиальный вентилятор ВР 132-30 №4,5
Акустические характеристики радиального вентилятора ВР 132-30 №4,5, Исполнение 1
  Значение Lpi в октавных полосах f, Гц
Частота вращения, об/мин 63 125 250 500 1000 2000 4000 8000 Lpa, дБА
1500 80 83 84 88 82 79 74 66 88
3000 84 86 95 96 99 94 90 86 96
5.0
Технические характеристики Радиальные вентиляторы ВР 132-30 №5,0 , исполнение 5
Характеристики
электродвигателя		 Характеристики вентилятора
при  ρ = 1.2 кг/м3		   Виброизоляторы Виброизоляторы
для Ex исп
Скорость вращения, об/мин. Номи-нальная мощность, кВт Номи-нальный ток при 380В   (50 Гц), А Тип электро-двигателя * Производи-тельность Q min, м3/сек Производи-тельность Q max, м3/сек Полное даление Pv min, Па Полное давление Pv maх, Па Масса вентиля-тора, кг Марка Количество в комплекте Марка Количество в комплекте
1 800 2,2 5,1 90L4 0,32 0,95 1400 1800 150 ДО-40 6 ВР 203 6
2 300 5,5 11,7 112М4 0,4 1,2 2250 3000 165 ДО-40 6 ВР 203 6

*При изменении типа двигателя масса может меняться

Аэродинамические характеристики радиального вентилятора ВР 132-30 №5, Исполнение 5
Аэродинамические характеристики радиального вентилятора ВР 132-30 №5, Исполнение 5
Габаритные и присоединительные размеры радиального вентилятора ВР 132-30 №5, Исполнение 5

Радиальный вентилятор ВР 132-30 №5,0

Для улучшения качества выпускаемой продукции конструкторский отдел оставляет за собой право вносить изменения размеров и комплектации без уведомления

Габаритные и присоединительные размеры радиального вентилятора ВР 132-30 №5, Исполнение 5, зависящие от положения корпуса
ПР0°/Л0° ПР45°/Л45° ПР90°/Л90°
B, мм B1, мм H1, мм H2, мм B, мм B1, мм H1, мм H2, мм B, мм B1, мм H1, мм H2, мм
763 438 815 315 1127 381 1032 532 1108 362 938 438
ПР135°/Л135° ПР270°/Л270° ПР315°/Л315°
B, мм B1, мм H1, мм H2, мм B, мм B1, мм H1, мм H2, мм B, мм B1, мм H1, мм H2, мм
— — — — 1060 314 825 325 1278 532 811 311
Радиальный вентилятор ВР 132-30 №5,0
Габаритные и присоединительные размеры радиального вентилятора ВР 132-30 №5, Исполнение 5 (спец.), зависящие от положения корпуса
ПР0°/Л0°/СПЕЦ ПР45°/Л45°/СПЕЦ ПР90°/Л90°/СПЕЦ
B, мм B1, мм H1, мм H2, мм B, мм B1, мм H1, мм H2, мм B, мм B1, мм H1, мм H2, мм
1070 325 814 314 1056 310 1032 532 1060 314 938 438
ПР135°/Л135°/СПЕЦ ПР270°/Л270°/СПЕЦ ПР315°/Л315°/СПЕЦ
B, мм B1, мм H1, мм H2, мм B, мм B1, мм H1, мм H2, мм B, мм B1, мм H1, мм H2, мм
1278 532 881 381 — — — — — — — —
Радиальный вентилятор ВР 132-30 №5,0



Технические характеристики Радиальные вентиляторы ВР 132-30 №5,0 , исполнение 1
Характеристики
электродвигателя		 Характеристики
вентилятора при  ρ = 1.2 кг/м3		   Виброизоляторы Виброизоляторы
для Ex исп
Скорость вращения, об/мин. Номи-нальная мощность, кВт Номи-нальный ток при 380В   (50 Гц), А Тип электро-двигателя * Производи-тельность Q min, м3/сек Производи-тельность Q max, м3/сек Полное даление Pv min, Па Полное давление Pv maх, Па Масса вентиля-тора, кг Марка Количество в комплекте Марка Количество в комплекте
1 500 1,1 2,9 80А4 0,25 0,74 860 1100 88 ДО-40 4 ВР 203 4
3 000 11 21,2 132М2 0,5 1,51 3500 4750 145 ДО-40 4 ВР 203 4

*При изменении типа двигателя масса может меняться

Аэродинамические характеристики радиального вентилятора ВР 132-30 №5, Исполнение 1
Аэродинамические характеристики радиального вентилятора ВР 132-30 №5, Исполнение 1
Габаритные и присоединительные размеры радиального вентилятора ВР 132-30 №5, Исполнение 1

Радиальный вентилятор ВР 132-30 №5,0

Для улучшения качества выпускаемой продукции конструкторский отдел оставляет за собой право вносить изменения размеров и комплектации без уведомления

Габаритные и присоединительные размеры радиального вентилятора ВР 132-30 №5, Исполнение 1, зависящие от положения корпуса
ПР0°/Л0° ПР45°/Л45° ПР90°/Л90°
B, мм B1, мм H1, мм H2, мм B, мм B1, мм H1, мм H2, мм B, мм B1, мм H1, мм H2, мм
764 325 815 315 691 311 1032 532 677 362 938 438
ПР135°/Л135° ПР270°/Л270° ПР315°/Л315°
B, мм B1, мм H1, мм H2, мм B, мм B1, мм H1, мм H2, мм B, мм B1, мм H1, мм H2, мм
876 344 881 381 677 314 825 325 876 532 811 311
Радиальный вентилятор ВР 132-30 №5,0
Акустические характеристики радиального вентилятора ВР 132-30 №5, Исполнение 1
  Значение Lpi в октавных полосах f, Гц
Частота вращения, об/мин 63 125 250 500 1000 2000 4000 8000 Lpa, дБА
1500 78 81 82 85 80 76 72 64 88
3000 86 88 97 98 101 96 92 88 96
5.6
Технические характеристики Радиальные вентиляторы ВР 132-30 №5,6 , исполнение 1
Характеристики
электродвигателя		 Характеристики вентилятора
при  ρ = 1.2 кг/м3		   Виброизоляторы Виброизоляторы
для Ex исп
Скорость вращения, об/мин. Номи-нальная мощность, кВт Номи-нальный ток при 380В   (50 Гц), А Тип электро-двигателя * Производи-тельность Q min, м3/сек Производи-тельность Q max, м3/сек Полное даление Pv min, Па Полное давление Pv maх, Па Масса вентиля-тора, кг Марка Количество в комплекте Марка Количество в комплекте
1 500 2,2 5,1 90L4 0,35 1 1100 1420 115 ДО-41 4 ВР 203 6
3 000 18,5 34,7 160M2 0,75 2,2 4500 6100 226 ДО-41 4 ВР 203 6

*При изменении типа двигателя масса может меняться

Аэродинамические характеристики радиального вентилятора ВР 132-30 №5,6, Исполнение 1
Аэродинамические характеристики радиального вентилятора ВР 132-30 №5,6, Исполнение 1
Габаритные и присоединительные размеры радиального вентилятора ВР 132-30 №5,6, Исполнение 1

Радиальный вентилятор ВР 132-30 №5,6

Для улучшения качества выпускаемой продукции конструкторский отдел оставляет за собой право вносить изменения размеров и комплектации без уведомления

Габаритные и присоединительные размеры радиального вентилятора ВР 132-30 №5,6, Исполнение 1, зависящие от положения корпуса
ПР0°/Л0° ПР45°/Л45° ПР90°/Л90°
B, мм B1, мм H1, мм H2, мм B, мм B1, мм H1, мм H2, мм B, мм B1, мм H1, мм H2, мм
870 376 865 335 794 354 1117 587 753 418 1025 495
ПР135°/Л135° ПР270°/Л270° ПР315°/Л315°
B, мм B1, мм H1, мм H2, мм B, мм B1, мм H1, мм H2, мм B, мм B1, мм H1, мм H2, мм
984 397 970 440 753 335 906 376 984 587 884 354
Радиальный вентилятор ВР 132-30 №5,6
Акустические характеристики радиального вентилятора ВР 132-30 №5,6, Исполнение 1
  Значение Lpi в октавных полосах f, Гц
Частота вращения, об/мин 63 125 250 500 1000 2000 4000 8000 Lpa, дБА
1500 82 86 88 90 84 82 76 68 90
3000 86 88 95 98 101 96 92 88 102
6.3
Технические характеристики Радиальные вентиляторы ВР 132-30 №6,3 , исполнение 5
Характеристики
электродвигателя		 Характеристики вентилятора
при  ρ = 1.2 кг/м3		   Виброизоляторы Виброизоляторы
для Ex исп
Скорость вращения, об/мин. Номи-нальная мощность, кВт Номи-нальный ток при 380В   (50 Гц), А Тип электро-двигателя * Производи-тельность Q min, м3/сек Производи-тельность Q max, м3/сек Полное даление Pv min, Па Полное давление Pv maх, Па Масса вентиля-тора, кг Марка Количество в комплекте Марка Количество в комплекте
1 800 7,5 15,6 132S4 0,65 1,85 2250 2800 215 ДО-42 6 ВР 203 8
2 200 15 30 160S4 0,8 2,25 3400 4300 225 ДО-42 6 ВР 203 8
2 600 22 43,2 180S4 0,9 2,7 4750 6000 340 ДО-42 6 ВР 203 10

*При изменении типа двигателя масса может меняться

Аэродинамические характеристики радиального вентилятора ВР 132-30 №6,3, Исполнение 5
Аэродинамические характеристики радиального вентилятора ВР 132-30 №6,3, Исполнение 5
Габаритные и присоединительные размеры радиального вентилятора ВР 132-30 №6,3, Исполнение 5

Радиальный вентилятор ВР 132-30 №6,3

Для улучшения качества выпускаемой продукции конструкторский отдел оставляет за собой право вносить изменения размеров и комплектации без уведомления

Габаритные и присоединительные размеры радиального вентилятора ВР 132-30 №6,3, Исполнение 5, зависящие от положения корпуса
ПР0°/Л0° ПР45°/Л45° ПР90°/Л90°
B, мм B1, мм H1, мм H2, мм B, мм B1, мм H1, мм H2, мм B, мм B1, мм H1, мм H2, мм
1317 491 908 388 1260 434 1142 622 1244 418 1012 492
ПР135°/Л135° ПР270°/Л270° ПР315°/Л315°
B, мм B1, мм H1, мм H2, мм B, мм B1, мм H1, мм H2, мм B, мм B1, мм H1, мм H2, мм
— — — — 1214 388 907 387 1448 622 891 371
Радиальный вентилятор ВР 132-30 №6,3
Габаритные и присоединительные размеры радиального вентилятора ВР 132-30 №6,3, Исполнение 5 (спец.), зависящие от положения корпуса
ПР0°/Л0°/СПЕЦ ПР45°/Л45°/СПЕЦ ПР90°/Л90°/СПЕЦ
B, мм B1, мм H1, мм H2, мм B, мм B1, мм H1, мм H2, мм B, мм B1, мм H1, мм H2, мм
1213 387 908 388 1197 371 1142 622 1214 388 1012 492
ПР135°/Л135°/СПЕЦ ПР270°/Л270°/СПЕЦ ПР315°/Л315°/СПЕЦ
B, мм B1, мм H1, мм H2, мм B, мм B1, мм H1, мм H2, мм B, мм B1, мм H1, мм H2, мм
1446 620 954 434 — — — — — — — —
Радиальный вентилятор ВР 132-30 №6,3


Технические характеристики Радиальные вентиляторы ВР 132-30 №6,3 , исполнение 1
Характеристики
электродвигателя		 Характеристики вентилятора
при  ρ = 1.2 кг/м3		   Виброизоляторы Виброизоляторы
для Ex исп
Скорость вращения, об/мин. Номи-нальная мощность, кВт Номи-нальный ток при 380В   (50 Гц), А Тип электро-двигателя * Производи-тельность Q min, м3/сек Производи-тельность Q max, м3/сек Полное даление Pv min, Па Полное давление Pv maх, Па Масса вентиля-тора, кг Марка Количество в комплекте Марка Количество в комплекте
1 500 4 8,8 100L4 0,5 1,45 1450 1820 130 ДО-42 4 ВР 203 6
3 000 30 55,4 180M2 1 3 6000 7500 310 ДО-42 4 ВР 203 8

*При изменении типа двигателя масса может меняться

Аэродинамические характеристики радиального вентилятора ВР 132-30 №6,3, Исполнение 1
Аэродинамические характеристики радиального вентилятора ВР 132-30 №6,3, Исполнение 1
Габаритные и присоединительные размеры радиального вентилятора ВР 132-30 №6,3, Исполнение 1

Радиальный вентилятор ВР 132-30 №6,3

Для улучшения качества выпускаемой продукции конструкторский отдел оставляет за собой право вносить изменения размеров и комплектации без уведомления

Габаритные и присоединительные размеры радиального вентилятора ВР 132-30 №6,3, Исполнение 1, зависящие от положения корпуса
ПР0°/Л0° ПР45°/Л45° ПР90°/Л90°
B, мм B1, мм H1, мм H2, мм B, мм B1, мм H1, мм H2, мм B, мм B1, мм H1, мм H2, мм
878 387 888 388 805 371 1122 622 807 418 992 492
ПР135°/Л135° ПР270°/Л270° ПР315°/Л315°
B, мм B1, мм H1, мм H2, мм B, мм B1, мм H1, мм H2, мм B, мм B1, мм H1, мм H2, мм
1025 403 934 434 806 388 887 387 1024 622 871 371
Радиальный вентилятор ВР 132-30 №6,3
Акустические характеристики радиального вентилятора ВР 132-30 №6,3, Исполнение 1
  Значение Lpi в октавных полосах f, Гц
Частота вращения, об/мин 63 125 250 500 1000 2000 4000 8000 Lpa, дБА
1500 86 90 92 94 88 86 80 72 96
3000 89 92 97 102 103 99 97 92 107
7.1
Технические характеристики Радиальные вентиляторы ВР 132-30 №7,1 , исполнение 1
Характеристики
электродвигателя		 Характеристики вентилятора
при  ρ = 1.2 кг/м3		   Виброизоляторы Виброизоляторы
для Ex исп
Скорость вращения, об/мин. Номи-нальная мощность, кВт Номи-нальный ток при 380В   (50 Гц), А Тип электро-двигателя * Производи-тельность Q min, м3/сек Производи-тельность Q max, м3/сек Полное даление Pv min, Па Полное давление Pv maх, Па Масса вентиля-тора, кг Марка Количество в комплекте Марка Количество в комплекте
1 500 7,5 15,6 132S4 0,7 2,1 1800 2300 210 ДО-42 4 ВР 203 8
3 000 55 100 225М2 1,5 4,4 7600 9850 520 ДО-42 6 ВР 203 8

*При изменении типа двигателя масса может меняться

Аэродинамические характеристики радиального вентилятора ВР 132-30 №7,1, Исполнение 1
Аэродинамические характеристики радиального вентилятора ВР 132-30 №7,1, Исполнение 1
Габаритные и присоединительные размеры радиального вентилятора ВР 132-30 №7,1, Исполнение 1

Радиальный вентилятор ВР 132-30 №7,1

Для улучшения качества выпускаемой продукции конструкторский отдел оставляет за собой право вносить изменения размеров и комплектации без уведомления

Габаритные и присоединительные размеры радиального вентилятора ВР 132-30 №7,1, Исполнение 1, зависящие от положения корпуса
ПР0°/Л0° ПР45°/Л45° ПР90°/Л90°
B, мм B1, мм H1, мм H2, мм B, мм B1, мм H1, мм H2, мм B, мм B1, мм H1, мм H2, мм
1091 470 1120 420 995 442 1436 736 945 525 1321 621
ПР135°/Л135° ПР270°/Л270° ПР315°/Л315°
B, мм B1, мм H1, мм H2, мм B, мм B1, мм H1, мм H2, мм B, мм B1, мм H1, мм H2, мм
1234 498 1252 552 945 420 1170 470 1234 736 1142 442
Радиальный вентилятор ВР 132-30 №7,1
Акустические характеристики радиального вентилятора ВР 132-30 №7,1, Исполнение 1
  Значение Lpi в октавных полосах f, Гц
Частота вращения, об/мин 63 125 250 500 1000 2000 4000 8000 Lpa, дБА
1500 88 92 94 96 90 92 84 78 101
3000 91 94 99 104 106 101 99 94 109
8.0
Технические характеристики Радиальные вентиляторы ВР 132-30 №8,0 , исполнение 5
Характеристики
электродвигателя		 Характеристики
вентилятора при  ρ = 1.2 кг/м3		   Виброизоляторы Виброизоляторы
для Ex исп
Скорость вращения, об/мин. Номи-нальная мощность, кВт Номи-
нальный ток при 380В   (50 Гц), А		 Тип электро-двигателя * Производи-тельность Q min, м3/сек Производи-тельность Q max, м3/сек Полное даление Pv min, Па Полное давление Pv maх, Па Масса вентиля-тора, кг Марка Количество в комплекте Марка Количество в комплекте
1 800 22 43,2 180S4 1,3 3,8 3650 4650 520 ДО-42 8 ВР 203 8
2 200 45 84,9 200L4 1,6 4,6 5500 7000 615 ДО-42 8 ВР 203 10
2 600 75 138,3 250S4 1,9 5,5 7500 9650 810 ДО-42 10 ВР 203 10

*При изменении типа двигателя масса может меняться

Аэродинамические характеристики радиального вентилятора ВР 132-30 №8, Исполнение 5
Аэродинамические характеристики радиального вентилятора ВР 132-30 №8, Исполнение 5
Габаритные и присоединительные размеры радиального вентилятора ВР 132-30 №8, Исполнение 5

Радиальный вентилятор ВР 132-30 №8,0

Для улучшения качества выпускаемой продукции конструкторский отдел оставляет за собой право вносить изменения размеров и комплектации без уведомления

Габаритные и присоединительные размеры радиального вентилятора ВР 132-30 №8, Исполнение 5, зависящие от положения корпуса
ПР0°/Л0° ПР45°/Л45° ПР90°/Л90°
B, мм B1, мм H1, мм H2, мм B, мм B1, мм H1, мм H2, мм B, мм B1, мм H1, мм H2, мм
1570 603 1142 492 1510 542 1425 774 1490 522 1253 603
ПР135°/Л135° ПР270°/Л270° ПР315°/Л315°
B, мм B1, мм H1, мм H2, мм B, мм B1, мм H1, мм H2, мм B, мм B1, мм H1, мм H2, мм
— — — — 1460 492 1132 482 1745 774 1110 462
Радиальный вентилятор ВР 132-30 №8,0
Габаритные и присоединительные размеры радиального вентилятора ВР 132-30 №8, Исполнение 5 (спец.), зависящие от положения корпуса
ПР0°/Л0°/СПЕЦ ПР45°/Л45°/СПЕЦ ПР90°/Л90°/СПЕЦ
B, мм B1, мм H1, мм H2, мм B, мм B1, мм H1, мм H2, мм B, мм B1, мм H1, мм H2, мм
1450 482 1142 492 1430 462 1425 764 1460 492 1253 603
ПР135°/Л135°/СПЕЦ ПР270°/Л270°/СПЕЦ ПР315°/Л315°/СПЕЦ
B, мм B1, мм H1, мм H2, мм B, мм B1, мм H1, мм H2, мм B, мм B1, мм H1, мм H2, мм
1745 775 1192 542 — — — — — — — —
Радиальный вентилятор ВР 132-30 №8,0
Акустические характеристики радиального вентилятора ВР 280-46 №8, Исполнение 5
  Значение Lpi в октавных полосах f, Гц
Частота вращения, об/мин 63 125 250 500 1000 2000 4000 8000 Lpa, дБА
1800 96 99 102 104 103 102 93 84 107
2200 101 104 107 109 108 107 98 89 112
2600 102 104 108 109 109 107 99 94 114



Технические характеристики Радиальные вентиляторы ВР 132-30 №8,0 , исполнение 3
Характеристики
электродвигателя		 Характеристики вентилятора
при  ρ = 1.2 кг/м3		   Виброизоляторы Виброизоляторы
для Ex исп
Скорость вращения, об/мин. Номи-нальная мощность, кВт Номи-нальный ток при 380В   (50 Гц), А Тип электро-двигателя * Производи-тельность Q min, м3/сек Производи-тельность Q max, м3/сек Полное даление Pv min, Па Полное давление Pv maх, Па Масса вентиля-тора, кг Марка Количество в комплекте Марка Количество в комплекте
1 500 11 22,5 132М4 1,05 3 2400 3050 310 ДО-42 4 ВР 203 6
3 000 90 160 250М2 2,15 6,15 10000 13000 760 ДО-42 8 ВР 203 10

*При изменении типа двигателя масса может меняться

Аэродинамические характеристики радиального вентилятора ВР 132-30 №8, Исполнение 3
Аэродинамические характеристики радиального вентилятора ВР 132-30 №8, Исполнение 3
Габаритные и присоединительные размеры радиального вентилятора ВР 132-30 №8, Исполнение 3

Радиальный вентилятор ВР 132-30 №8,0

Для улучшения качества выпускаемой продукции конструкторский отдел оставляет за собой право вносить изменения размеров и комплектации без уведомления

Габаритные и присоединительные размеры радиального вентилятора ВР 132-30 №8, Исполнение 3, зависящие от положения корпуса
ПР0°/Л0° ПР45°/Л45° ПР90°/Л90°
B, мм B1, мм H1, мм H2, мм B, мм B1, мм H1, мм H2, мм B, мм B1, мм H1, мм H2, мм
1085 482 1142 492 1004 462 1424 774 1013 522 1253 603
ПР135°/Л135° ПР270°/Л270° ПР315°/Л315°
B, мм B1, мм H1, мм H2, мм B, мм B1, мм H1, мм H2, мм B, мм B1, мм H1, мм H2, мм
1276 502 1192 542 1014 492 1132 482 1276 774 1112 462
Радиальный вентилятор ВР 132-30 №8,0
Акустические характеристики радиального вентилятора ВР 132-30 №8, Исполнение 3
  Значение Lpi в октавных полосах f, Гц
Частота вращения, об/мин 63 125 250 500 1000 2000 4000 8000 Lpa, дБА
1500 88 92 94 96 90 92 84 78 101
3000 91 94 99 104 106 101 99 94 109



Технические характеристики Радиальные вентиляторы ВР 132-30 №8,0 , исполнение 1
Характеристики
электродвигателя		 Характеристики вентилятора
при  ρ = 1.2 кг/м3		   Виброизоляторы Виброизоляторы
для Ex исп
Скорость вращения, об/мин. Номи-нальная мощность, кВт Номи-нальный ток при 380В   (50 Гц), А Тип электро-двигателя * Производи-тельность Q min, м3/сек Производи-тельность Q max, м3/сек Полное даление Pv min, Па Полное давление Pv maх, Па Масса вентиля-тора, кг Марка Количество в комплекте Марка Количество в комплекте
1 500 11 22,5 132М4 1,05 3 2400 3050 260 ДО-42 4 ВР 203 6
3 000 90 160 250М2 2,15 6,15 10000 13000 710 ДО-42 8 ВР 203 10

*При изменении типа двигателя масса может меняться

Аэродинамические характеристики радиального вентилятора ВР 132-30 №8, Исполнение 1
Аэродинамические характеристики радиального вентилятора ВР 132-30 №8, Исполнение 1
Габаритные и присоединительные размеры радиального вентилятора ВР 132-30 №8, Исполнение 1

Радиальный вентилятор ВР 132-30 №8,0

Для улучшения качества выпускаемой продукции конструкторский отдел оставляет за собой право вносить изменения размеров и комплектации без уведомления

Габаритные и присоединительные размеры радиального вентилятора ВР 132-30 №8, Исполнение 1, зависящие от положения корпуса
ПР0°/Л0° ПР45°/Л45° ПР90°/Л90°
B, мм B1, мм H1, мм H2, мм B, мм B1, мм H1, мм H2, мм B, мм B1, мм H1, мм H2, мм
1085 482 1142 492 1004 462 1424 774 1013 522 1253 603
ПР135°/Л135° ПР270°/Л270° ПР315°/Л315°
B, мм B1, мм H1, мм H2, мм B, мм B1, мм H1, мм H2, мм B, мм B1, мм H1, мм H2, мм
1276 502 1192 542 1014 492 1132 482 1276 774 1112 462
Радиальный вентилятор ВР 132-30 №8,0
Акустические характеристики радиального вентилятора ВР 132-30 №8, Исполнение 1
  Значение Lpi в октавных полосах f, Гц
Частота вращения, об/мин 63 125 250 500 1000 2000 4000 8000 Lpa, дБА
1500 91 94 97 99 98 97 88 79 102
3000 98 100 104 108 108 106 102 98 114
9.0
Технические характеристики Радиальные вентиляторы ВР 132-30 №9,0 , исполнение 3
Характеристики
электродвигателя		 Характеристики вентилятора
при  ρ = 1.2 кг/м3		   Виброизоляторы Виброизоляторы
для Ex исп
Скорость вращения, об/мин. Номи-нальная мощность, кВт Номи-нальный ток при 380В   (50 Гц), А Тип электро-двигателя * Производи-тельность Q min, м3/сек Производи-тельность Q max, м3/сек Полное даление Pv min, Па Полное давление Pv maх, Па Масса вентиля-тора, кг Марка Количество в комплекте Марка Количество в комплекте
1 500 22 43,2 180S4 1,5 4,5 3000 3850 410 ДО-43 6 ВР 203 8
3 000 160 280 315S2 3 9 13000 16000 1195 ДО-44 6 ВР 203 10

*При изменении типа двигателя масса может меняться

Аэродинамические характеристики радиального вентилятора ВР 132-30 №9, Исполнение 3
Аэродинамические характеристики радиального вентилятора ВР 132-30 №9, Исполнение 3
Габаритные и присоединительные размеры радиального вентилятора ВР 132-30 №9, Исполнение 3

Радиальный вентилятор ВР 132-30 №9,0

Для улучшения качества выпускаемой продукции конструкторский отдел оставляет за собой право вносить изменения размеров и комплектации без уведомления

Габаритные и присоединительные размеры радиального вентилятора ВР 132-30 №9, Исполнение 3, зависящие от положения корпуса
ПР0°/Л0° ПР45°/Л45° ПР90°/Л90°
B, мм B1, мм H1, мм H2, мм B, мм B1, мм H1, мм H2, мм B, мм B1, мм H1, мм H2, мм
1352 583 1381 531 1235 548 1770 920 1184 653 1620 770
ПР135°/Л135° ПР270°/Л270° ПР315°/Л315°
B, мм B1, мм H1, мм H2, мм B, мм B1, мм H1, мм H2, мм B, мм B1, мм H1, мм H2, мм
1538 618 1538 688 1184 531 1433 583 1538 920 1398 548
Радиальный вентилятор ВР 132-30 №9,0
Акустические характеристики радиального вентилятора ВР 132-30 №9, Исполнение 3
  Значение Lpi в октавных полосах f, Гц
Частота вращения, об/мин 63 125 250 500 1000 2000 4000 8000 Lpa, дБА
1500 95 98 103 104 100 98 93 81 106



Технические характеристики Радиальные вентиляторы ВР 132-30 №9,0 , исполнение 1
Характеристики
электродвигателя		 Характеристики вентилятора
при  ρ = 1.2 кг/м3		   Виброизоляторы Виброизоляторы
для Ex исп
Скорость вращения, об/мин. Номи-нальная мощность, кВт Номи-нальный ток при 380В   (50 Гц), А Тип электро-двигателя * Производи-тельность Q min, м3/сек Производи-тельность Q max, м3/сек Полное даление Pv min, Па Полное давление Pv maх, Па Масса вентиля-тора, кг Марка Количество в комплекте Марка Количество в комплекте
1 500 22 43,2 180S4 1,5 4,5 3000 3850 410 ДО-43 6 ВР 203 8
3 000 160 280 315S2 3 9 13000 16000 1195 ДО-44 6 ВР 203 10

*При изменении типа двигателя масса может меняться

Аэродинамические характеристики радиального вентилятора ВР 132-30 №9, Исполнение 1
Аэродинамические характеристики радиального вентилятора ВР 132-30 №9, Исполнение 1
Габаритные и присоединительные размеры радиального вентилятора ВР 132-30 №9, Исполнение 1

Радиальный вентилятор ВР 132-30 №9,0

Для улучшения качества выпускаемой продукции конструкторский отдел оставляет за собой право вносить изменения размеров и комплектации без уведомления

Габаритные и присоединительные размеры радиального вентилятора ВР 132-30 №9, Исполнение 1, зависящие от положения корпуса
ПР0°/Л0° ПР45°/Л45° ПР90°/Л90°
B, мм B1, мм H1, мм H2, мм B, мм B1, мм H1, мм H2, мм B, мм B1, мм H1, мм H2, мм
1352 583 1381 531 1235 548 1770 920 1184 653 1620 770
ПР135°/Л135° ПР270°/Л270° ПР315°/Л315°
B, мм B1, мм H1, мм H2, мм B, мм B1, мм H1, мм H2, мм B, мм B1, мм H1, мм H2, мм
1538 618 1538 688 1184 531 1433 583 1538 920 1398 548
Радиальный вентилятор ВР 132-30 №9,0
Акустические характеристики радиального вентилятора ВР 132-30 №9, Исполнение 1
  Значение Lpi в октавных полосах f, Гц
Частота вращения, об/мин 63 125 250 500 1000 2000 4000 8000 Lpa, дБА
1500 92 96 97 99 98 97 90 82 104
3000 94 96 101 106 106 104 100 96 110
10.0
Технические характеристики Радиальные вентиляторы ВР 132-30 №10,0 , исполнение 5
Характеристики
электродвигателя		 Характеристики вентилятора
при  ρ = 1.2 кг/м3		   Виброизоляторы Виброизоляторы
для Ex исп
Скорость вращения, об/мин. Номи-нальная мощность, кВт Номи-нальный ток при 380В   (50 Гц), А Тип электро-двигателя * Производи-тельность Q min, м3/сек Производи-тельность Q max, м3/сек Полное даление Pv min, Па Полное давление Pv maх, Па Масса вентиля-тора, кг Марка Количество в комплекте Марка Количество в комплекте
1 100 15 30 160S4 1,55 4,5 2170 2680 680 ДО-44 6 ВР 203 10
1 300 30 57,6 180М4 1,8 5,3 3000 3750 745 ДО-44 6 ВР 203 10
1 600 45 84,9 200L4 2,25 6,5 4500 5750 825 ДО-44 8 ВР 203 10
1 800 75 138,3 250S4 2,5 7,4 5750 7300 995 ДО-44 10 ВР 203 12
2 000 90 165,5 250M4 2,8 8,1 7000 9000 1035 ДО-44 10 ВР 203 12

*При изменении типа двигателя масса может меняться

Аэродинамические характеристики радиального вентилятора ВР 132-30 №10, Исполнение 5
Аэродинамические характеристики радиального вентилятора ВР 132-30 №10, Исполнение 5
Габаритные и присоединительные размеры радиального вентилятора ВР 132-30 №10, Исполнение 5

Радиальный вентилятор ВР 132-30 №10,0

Для улучшения качества выпускаемой продукции конструкторский отдел оставляет за собой право вносить изменения размеров и комплектации без уведомления

Габаритные и присоединительные размеры радиального вентилятора ВР 132-30 №10, Исполнение 5, зависящие от положения корпуса
ПР0°/Л0° ПР45°/Л45° ПР90°/Л90°
B, мм B1, мм H1, мм H2, мм B, мм B1, мм H1, мм H2, мм B, мм B1, мм H1, мм H2, мм
2208 853 1570 650 2128 773 1983 1063 2088 733 1773 853
ПР135°/Л135° ПР270°/Л270° ПР315°/Л315°
B, мм B1, мм H1, мм H2, мм B, мм B1, мм H1, мм H2, мм B, мм B1, мм H1, мм H2, мм
— — — — 2005 650 1573 653 2418 1063 1533 613
Радиальный вентилятор ВР 132-30 №10,0
Габаритные и присоединительные размеры радиального вентилятора ВР 132-30 №10, Исполнение 5 (спец.), зависящие от положения корпуса
ПР0°/Л0°/СПЕЦ ПР45°/Л45°/СПЕЦ ПР90°/Л90°/СПЕЦ
B, мм B1, мм H1, мм H2, мм B, мм B1, мм H1, мм H2, мм B, мм B1, мм H1, мм H2, мм
2008 653 1570 650 1968 613 1983 1063 2005 650 1773 853
ПР135°/Л135°/СПЕЦ ПР270°/Л270°/СПЕЦ ПР315°/Л315°/СПЕЦ
B, мм B1, мм H1, мм H2, мм B, мм B1, мм H1, мм H2, мм B, мм B1, мм H1, мм H2, мм
2418 1063 1693 773 — — — — — — — —
Радиальный вентилятор ВР 132-30 №10,0
Акустические характеристики радиального вентилятора ВР 132-30 №10, Исполнение 5
  Значение Lpi в октавных полосах f, Гц
Частота вращения, об/мин 63 125 250 500 1000 2000 4000 8000 Lpa, дБА
1100 98 101 104 106 104 105 96 88 109
1300 99 102 106 107 106 106 96 88 110
1600 101 104 107 109 108 107 98 89 112
1800 103 106 109 111 110 109 100 91 114
2000 104 108 110 112 113 110 103 93 116



Технические характеристики Радиальные вентиляторы ВР 132-30 №10,0 , исполнение 3
Характеристики
электродвигателя		 Характеристики вентилятора
при  ρ = 1.2 кг/м3		   Виброизоляторы Виброизоляторы
для Ex исп
Скорость вращения, об/мин. Номи-нальная мощность, кВт Номи-нальный ток при 380В   (50 Гц), А Тип электро-двигателя * Производи-тельность Q min, м3/сек Производи-тельность Q max, м3/сек Полное даление Pv min, Па Полное давление Pv maх, Па Масса вентиля-тора, кг Марка Количество в комплекте Марка Количество в комплекте
1 500 37 70,2 200М4 2,1 6 3800 4800 575 ДО-44 4 ВР 203 8

*При изменении типа двигателя масса может меняться

Аэродинамические характеристики радиального вентилятора ВР 132-30 №10, Исполнение 3
Аэродинамические характеристики радиального вентилятора ВР 132-30 №10, Исполнение 3
Габаритные и присоединительные размеры радиального вентилятора ВР 132-30 №10, Исполнение 3

Радиальный вентилятор ВР 132-30 №10,0

Для улучшения качества выпускаемой продукции конструкторский отдел оставляет за собой право вносить изменения размеров и комплектации без уведомления

Габаритные и присоединительные размеры радиального вентилятора ВР 132-30 №10, Исполнение 3, зависящие от положения корпуса
ПР0°/Л0° ПР45°/Л45° ПР90°/Л90°
B, мм B1, мм H1, мм H2, мм B, мм B1, мм H1, мм H2, мм B, мм B1, мм H1, мм H2, мм
1506 653 1610 650 1386 613 2023 1063 1383 733 1813 853
ПР135°/Л135° ПР270°/Л270° ПР315°/Л315°
B, мм B1, мм H1, мм H2, мм B, мм B1, мм H1, мм H2, мм B, мм B1, мм H1, мм H2, мм
1755 692 1733 773 1383 650 1613 653 1756 1063 1573 613
Радиальный вентилятор ВР 132-30 №10,0
Акустические характеристики радиального вентилятора ВР 132-30 №10, Исполнение 3
  Значение Lpi в октавных полосах f, Гц
Частота вращения, об/мин 63 125 250 500 1000 2000 4000 8000 Lpa, дБА
1500 95 98 103 104 100 98 93 81 106



Технические характеристики Радиальные вентиляторы ВР 132-30 №10,0 , исполнение 1
Характеристики
электродвигателя		 Характеристики вентилятора
при  ρ = 1.2 кг/м3		   Виброизоляторы Виброизоляторы
для Ex исп
Скорость вращения, об/мин. Номи-нальная мощность, кВт Номи-нальный ток при 380В   (50 Гц), А Тип электро-двигателя * Производи-тельность Q min, м3/сек Производи-тельность Q max, м3/сек Полное даление Pv min, Па Полное давление Pv maх, Па Масса вентиля-тора, кг Марка Количество в комплекте Марка Количество в комплекте
1 500 37 70,2 200М4 2,1 6 3800 4800 575 ДО-44 4 ВР 203 8

*При изменении типа двигателя масса может меняться

Аэродинамические характеристики радиального вентилятора ВР 132-30 №10, Исполнение 1
Аэродинамические характеристики радиального вентилятора ВР 132-30 №10, Исполнение 1
Габаритные и присоединительные размеры радиального вентилятора ВР 132-30 №10, Исполнение 1

Радиальный вентилятор ВР 132-30 №10,0

Для улучшения качества выпускаемой продукции конструкторский отдел оставляет за собой право вносить изменения размеров и комплектации без уведомления

Габаритные и присоединительные размеры радиального вентилятора ВР 132-30 №10, Исполнение 1, зависящие от положения корпуса
ПР0°/Л0° ПР45°/Л45° ПР90°/Л90°
B, мм B1, мм H1, мм H2, мм B, мм B1, мм H1, мм H2, мм B, мм B1, мм H1, мм H2, мм
1506 653 1550 650 1386 613 1963 1063 1383 733 1753 853
ПР135°/Л135° ПР270°/Л270° ПР315°/Л315°
B, мм B1, мм H1, мм H2, мм B, мм B1, мм H1, мм H2, мм B, мм B1, мм H1, мм H2, мм
1755 692 1673 773 1383 650 1553 653 1756 1063 1513 613
Радиальный вентилятор ВР 132-30 №10,0
Акустические характеристики радиального вентилятора ВР 132-30 №10, Исполнение 1
  Значение Lpi в октавных полосах f, Гц
Частота вращения, об/мин 63 125 250 500 1000 2000 4000 8000 Lpa, дБА
1500 95 98 103 104 100 98 93 81 106
11.2
Технические характеристики Радиальные вентиляторы ВР 132-30 №11,2 , исполнение 3
Характеристики
электродвигателя		 Характеристики вентилятора
при  ρ = 1.2 кг/м3		   Виброизоляторы Виброизоляторы
для Ex исп
Скорость вращения, об/мин. Номи-нальная мощность, кВт Номи-нальный ток при 380В   (50 Гц), А Тип электро-двигателя * Производи-тельность Q min, м3/сек Производи-тельность Q max, м3/сек Полное даление Pv min, Па Полное давление Pv maх, Па Масса вентиля-тора, кг Марка Количество в комплекте Марка Количество в комплекте
1 000 18,5 38,6 180M6 1,9 5,55 2100 2700 880 ДО-44 4 ВР 203 8
1 500 75 138,3 250S4 3 8,5 4850 6150 1120 ДО-44 6 ВР 203 10

*При изменении типа двигателя масса может меняться

Аэродинамические характеристики радиального вентилятора ВР 132-30 №11,2, Исполнение 3
Аэродинамические характеристики радиального вентилятора ВР 132-30 №11,2, Исполнение 3
Габаритные и присоединительные размеры радиального вентилятора ВР 132-30 №11,2, Исполнение 3

Радиальный вентилятор ВР 132-30 №11,2

Для улучшения качества выпускаемой продукции конструкторский отдел оставляет за собой право вносить изменения размеров и комплектации без уведомления

Габаритные и присоединительные размеры радиального вентилятора ВР 132-30 №11,2, Исполнение 3, зависящие от положения корпуса
ПР0°/Л0° ПР45°/Л45° ПР90°/Л90°
B, мм B1, мм H1, мм H2, мм B, мм B1, мм H1, мм H2, мм B, мм B1, мм H1, мм H2, мм
1695 741 1720 705 1566 699 2188 1173 1530 825 1969 954
ПР135°/Л135° ПР270°/Л270° ПР315°/Л315°
B, мм B1, мм H1, мм H2, мм B, мм B1, мм H1, мм H2, мм B, мм B1, мм H1, мм H2, мм
1956 783 1882 867 1530 705 1756 741 1956 1173 1714 699
Радиальный вентилятор ВР 132-30 №11,2
Акустические характеристики радиального вентилятора ВР 132-30 №11,2, Исполнение 3
  Значение Lpi в октавных полосах f, Гц
Частота вращения, об/мин 63 125 250 500 1000 2000 4000 8000 Lpa, дБА
1500 95 98 103 104 100 98 93 81 106



Технические характеристики Радиальные вентиляторы ВР 132-30 №11,2 , исполнение 1
Характеристики
электродвигателя		 Характеристики вентилятора
при  ρ = 1.2 кг/м3		   Виброизоляторы Виброизоляторы
для Ex исп
Скорость вращения, об/мин. Номи-нальная мощность, кВт Номи-нальный ток при 380В   (50 Гц), А Тип электро-двигателя * Производи-тельность Q min, м3/сек Производи-тельность Q max, м3/сек Полное даление Pv min, Па Полное давление Pv maх, Па Масса вентиля-тора, кг Марка Количество в комплекте Марка Количество в комплекте
1 000 18,5 38,6 180M6 1,9 5,55 2100 2700 705 ДО-44 4 ВР 203 8
1 500 75 138,3 250S4 3 8,5 4850 6150 950 ДО-44 6 ВР 203 10

*При изменении типа двигателя масса может меняться

Аэродинамические характеристики радиального вентилятора ВР 132-30 №11,2, Исполнение 1
Аэродинамические характеристики радиального вентилятора ВР 132-30 №11,2, Исполнение 1
Габаритные и присоединительные размеры радиального вентилятора ВР 132-30 №11,2, Исполнение 1

Радиальный вентилятор ВР 132-30 №11,2

Для улучшения качества выпускаемой продукции конструкторский отдел оставляет за собой право вносить изменения размеров и комплектации без уведомления

Габаритные и присоединительные размеры радиального вентилятора ВР 132-30 №11,2, Исполнение 1, зависящие от положения корпуса
ПР0°/Л0° ПР45°/Л45° ПР90°/Л90°
B, мм B1, мм H1, мм H2, мм B, мм B1, мм H1, мм H2, мм B, мм B1, мм H1, мм H2, мм
1695 741 1720 705 1566 699 2188 1173 1530 825 1969 954
ПР135°/Л135° ПР270°/Л270° ПР315°/Л315°
B, мм B1, мм H1, мм H2, мм B, мм B1, мм H1, мм H2, мм B, мм B1, мм H1, мм H2, мм
1956 783 1882 867 1530 705 1756 741 1956 1173 1714 699
Радиальный вентилятор ВР 132-30 №11,2
Акустические характеристики радиального вентилятора ВР 132-30 №11,2, Исполнение 1
  Значение Lpi в октавных полосах f, Гц
Частота вращения, об/мин 63 125 250 500 1000 2000 4000 8000 Lpa, дБА
1000 92 95 99 101 97 95 90 80 96
1500 97 101 106 107 102 100 95 85 108
12.5
Технические характеристики Радиальные вентиляторы ВР 132-30 №12,5 , исполнение 5
Характеристики
электродвигателя		 Характеристики вентилятора
при  ρ = 1.2 кг/м3		   Виброизоляторы Виброизоляторы
для Ex исп
Скорость вращения, об/мин. Номи-нальная мощность, кВт Номи-нальный ток при 380В   (50 Гц), А Тип электро-двигателя * Производи-тельность Q min, м3/сек Производи-тельность Q max, м3/сек Полное даление Pv min, Па Полное давление Pv maх, Па Масса вентиля-тора, кг Марка Количество в комплекте Марка Количество в комплекте
800 18,5 36,3 160М4 2,25 6,4 1760 2250 875 ДО-44 8 ВР 203 12
1 200 55 103 225М4 3,45 9,5 4000 5150 1055 ДО-44 10 ВР 203 12
1 600 132 240 280М4 4,5 13 7000 9000 1700 ДО-45 10 ВР 203 14

*При изменении типа двигателя масса может меняться

Аэродинамические характеристики радиального вентилятора ВР 132-30 №12,5, Исполнение 5
Аэродинамические характеристики радиального вентилятора ВР 132-30 №12,5, Исполнение 5
Габаритные и присоединительные размеры радиального вентилятора ВР 132-30 №12,5, Исполнение 5

Радиальный вентилятор ВР 132-30 №12,5

Для улучшения качества выпускаемой продукции конструкторский отдел оставляет за собой право вносить изменения размеров и комплектации без уведомления

Габаритные и присоединительные размеры радиального вентилятора ВР 132-30 №12,5, Исполнение 5, зависящие от положения корпуса
ПР0°/Л0° ПР45°/Л45° ПР90°/Л90°
B, мм B1, мм H1, мм H2, мм B, мм B1, мм H1, мм H2, мм B, мм B1, мм H1, мм H2, мм
2420 925 1780 780 2345 850 2205 1205 2315 820 1925 925
ПР135°/Л135° ПР270°/Л270° ПР315°/Л315°
B, мм B1, мм H1, мм H2, мм B, мм B1, мм H1, мм H2, мм B, мм B1, мм H1, мм H2, мм
— — — — 2275 780 1757 757 2700 1206 1725 725
Радиальный вентилятор ВР 132-30 №12,5
Габаритные и присоединительные размеры радиального вентилятора ВР 132-30 №12,5, Исполнение 5 (спец.), зависящие от положения корпуса
ПР0°/Л0°/СПЕЦ ПР45°/Л45°/СПЕЦ ПР90°/Л90°/СПЕЦ
B, мм B1, мм H1, мм H2, мм B, мм B1, мм H1, мм H2, мм B, мм B1, мм H1, мм H2, мм
2251 757 1778 780 2220 726 2206 1206 2274 780 1925 925
ПР135°/Л135°/СПЕЦ ПР270°/Л270°/СПЕЦ ПР315°/Л315°/СПЕЦ
B, мм B1, мм H1, мм H2, мм B, мм B1, мм H1, мм H2, мм B, мм B1, мм H1, мм H2, мм
2700 1206 1850 850 — — — — — — — —
Радиальный вентилятор ВР 132-30 №12,5
Акустические характеристики радиального вентилятора ВР 132-30 №12,5, Исполнение 5
  Значение Lpi в октавных полосах f, Гц
Частота вращения, об/мин 63 125 250 500 1000 2000 4000 8000 Lpa, дБА
800 93 94 98 102 98 96 92 90 98
1200 100 104 106 108 106 105 98 92 117
1600 98 106 107 109 105 103 99 95 121



Технические характеристики Радиальные вентиляторы ВР 132-30 №12,5 , исполнение 3
Характеристики электродвигателя Характеристики вентилятора при  ρ = 1.2 кг/м3   Виброизоляторы Виброизоляторы для Ex исп
Скорость вращения, об/мин. Номи-нальная мощность, кВт Номи-нальный ток при 380В   (50 Гц), А Тип электро-двигателя * Производи-тельность Q min, м3/сек Производи-тельность Q max, м3/сек Полное даление Pv min, Па Полное давление Pv maх, Па Масса вентиля-тора, кг Марка Количество в комплекте Марка Количество в комплекте
1 000 37 71 225М6 2,75 7,9 2700 3300 885 ДО-44 6 ВР 203 8
1 500 110 201 280S4 4,1 11,8 6100 7550 1195 ДО-45 6 ВР203 10

*При изменении типа двигателя масса может меняться

Аэродинамические характеристики радиального вентилятора ВР 132-30 №12,5, Исполнение 3
Аэродинамические характеристики радиального вентилятора ВР 132-30 №12,5, Исполнение 3
Габаритные и присоединительные размеры радиального вентилятора ВР 132-30 №12,5, Исполнение 3

Радиальный вентилятор ВР 132-30 №12,5

Для улучшения качества выпускаемой продукции конструкторский отдел оставляет за собой право вносить изменения размеров и комплектации без уведомления

Габаритные и присоединительные размеры радиального вентилятора ВР 132-30 №12,5, Исполнение 3, зависящие от положения корпуса
ПР0°/Л0° ПР45°/Л45° ПР90°/Л90°
B, мм B1, мм H1, мм H2, мм B, мм B1, мм H1, мм H2, мм B, мм B1, мм H1, мм H2, мм
1682 757 1780 780 1576 726 2206 1206 1602 822 1925 925
ПР135°/Л135° ПР270°/Л270° ПР315°/Л315°
B, мм B1, мм H1, мм H2, мм B, мм B1, мм H1, мм H2, мм B, мм B1, мм H1, мм H2, мм
1994 788 1851 851 1600 780 1757 757 1994 1206 1720 720
Радиальный вентилятор ВР 132-30 №12,5
Акустические характеристики радиального вентилятора ВР 132-30 №12,5, Исполнение 3
  Значение Lpi в октавных полосах f, Гц
Частота вращения, об/мин 63 125 250 500 1000 2000 4000 8000 Lpa, дБА
1500 92 96 97 99 98 97 90 82 104
3000 94 96 101 106 106 104 100 96 110



Технические характеристики Радиальные вентиляторы ВР 132-30 №12,5 , исполнение 1
Характеристики
электродвигателя		 Характеристики вентилятора
при  ρ = 1.2 кг/м3		   Виброизоляторы Виброизоляторы
для Ex исп
Скорость вращения, об/мин. Номи-нальная мощность, кВт Номи-нальный ток при 380В   (50 Гц), А Тип электро-двигателя * Производи-тельность Q min, м3/сек Производи-тельность Q max, м3/сек Полное даление Pv min, Па Полное давление Pv maх, Па Масса вентиля-тора, кг Марка Количество в комплекте Марка Количество в комплекте
1 000 37 71 225М6 2,75 7,9 2700 3300 885 ДО-44 6 ВР 203 8
1 500 110 201 280S4 4,1 11,8 6100 7550 1195 ДО-45 6 ВР203 10

*При изменении типа двигателя масса может меняться

Аэродинамические характеристики радиального вентилятора ВР 132-30 №12,5, Исполнение 1
Аэродинамические характеристики радиального вентилятора ВР 132-30 №12,5, Исполнение 1
Габаритные и присоединительные размеры радиального вентилятора ВР 132-30 №12,5, Исполнение 1

Радиальный вентилятор ВР 132-30 №12,5

Для улучшения качества выпускаемой продукции конструкторский отдел оставляет за собой право вносить изменения размеров и комплектации без уведомления

Габаритные и присоединительные размеры радиального вентилятора ВР 132-30 №12,5, Исполнение 1, зависящие от положения корпуса
ПР0°/Л0° ПР45°/Л45° ПР90°/Л90°
B, мм B1, мм H1, мм H2, мм B, мм B1, мм H1, мм H2, мм B, мм B1, мм H1, мм H2, мм
1682 757 1780 780 1576 726 2206 1206 1602 822 1925 925
ПР135°/Л135° ПР270°/Л270° ПР315°/Л315°
B, мм B1, мм H1, мм H2, мм B, мм B1, мм H1, мм H2, мм B, мм B1, мм H1, мм H2, мм
1994 788 1851 851 1600 780 1757 757 1994 1206 1720 720
Радиальный вентилятор ВР 132-30 №12,5
Акустические характеристики радиального вентилятора ВР 132-30 №12,5, Исполнение 1
  Значение Lpi в октавных полосах f, Гц
Частота вращения, об/мин 63 125 250 500 1000 2000 4000 8000 Lpa, дБА
1000 94 97 99 103 99 97 92 86 98
1500 99 104 108 109 104 103 98 92 118

Похожие товары


    Важно заполнить это поле


    Важно заполнить это поле



    Он будет закрыт в 0 секунд
