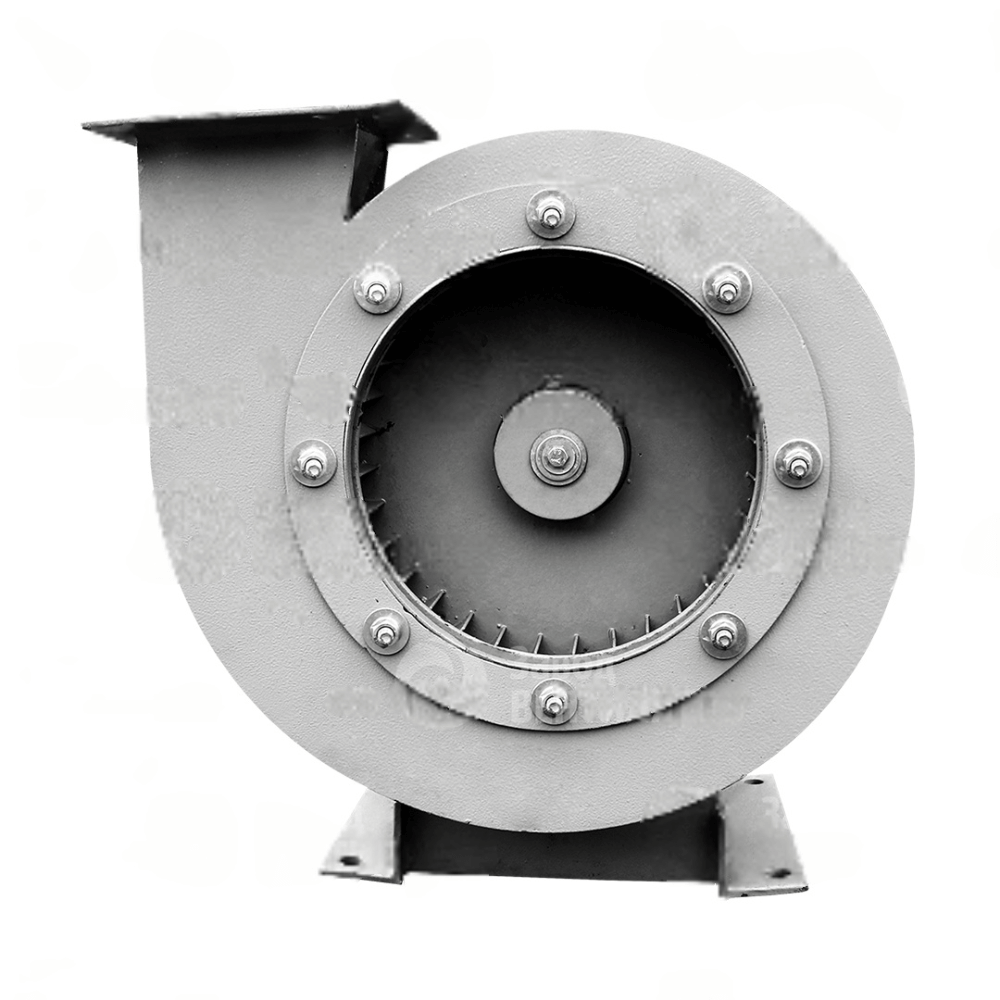

Радиальные вентиляторы ВР 12-26

Радиальные вентиляторы ВР 12-26

  • ТУ 4861-001-85589750
  • Высокого давления
  • Одностороннего всасывания
  • Корпус спиральный, поворотный
  • Вперед загнутые лопатки
  • Количество лопаток – 32
  • Направление вращения – правое и левое
Основные выпускаемые типоразмеры
2, | 3,15 | 4,0 | 4,5 | 5,0 | 5,5
Категория: Вентиляторы высокого давления

Описание

Радиальные вентиляторы высокого давления ВР 12-26

Вентиляторы ВР 12-26 предназначены для перемещения воздуха в стационарных системах приточной и вытяжной вентиляции. Применяются в промышленных, административных, общественных и производственных зданиях.

Рабочая среда

Вентиляторы ВР 12-26 работают с предварительно очищенным воздухом температурой до +80 °C (общепромышленное исполнение) или до +200 °C (теплостойкое исполнение). Допустимая запылённость — не более 0,1 г/м³. В рабочей среде не допускаются волокна, липкие и абразивные включения, химически активные примеси.

Конструкция вентилятора ВР 12-26

Ключевые элементы вентилятора:

  • опорная станина из металлопроката;
  • поворотный спиральный корпус («улитка»);
  • рабочее колесо с 32 лопатками, загнутыми по направлению вращения;
  • асинхронный электродвигатель.

Корпус изготовлен из тонколистовой стали и может поворачиваться для удобства монтажа. Воздухозабор осуществляется через круглый входной патрубок, а выход — через прямоугольный, расположенный по касательной. Фланцевые соединения обеспечивают простое подключение к воздуховодам.

Типы привода:

  • Схема №1 — соосное расположение двигателя, втулка крыльчатки напрессована на ротор;
  • Схема №5 — двигатель установлен на раме, передача через клиноремённую передачу.

Условия эксплуатации

Вентиляторы ВР 12-26 предназначены для работы в климатических условиях У и Т по ГОСТ 15150 при температуре от -40 °C до +40 °C. Размещение по 2 и 3 категориям. Допускается размещение по 1 категории при условии защиты двигателя от осадков и солнечного воздействия.

Основные варианты изготовления

Индекс Назначение и материалы
— Общепромышленное исполнение, материал — углеродистая сталь
Ж2 Общепромышленное исполнение, теплостойкое (допустимая температура перемещаемой среды – до плюс 200 градусов С), материал – углеродистая сталь
К1 Коррозионностойкое исполнение, материал – нержавеющая сталь
К1Ж2 Коррозионностойкое исполнение, теплостойкое, материал – нержавеющая сталь
В Взрывозащищенное исполнение из разнородных металлов, материал – углеродистая сталь, латунь
ВЖ2 Взрывозащищенное исполнение из разнородных металлов, теплостойкое; материал – углеродистая сталь, латунь
ВК1 Взрывозащищенное исполнение из разнородных металлов, коррозионностойкое,  материал – нержавеющая сталь, латунь

Размеры

2.5
Технические характеристики Радиальные вентиляторы ВР 12-26 №2,5 , исполнение 1
Характеристики
электродвигателя		 Характеристики вентилятора
при  ρ = 1.2 кг/м3		   Виброизоляторы Виброизоляторы
для Ex исп
Скорость вращения, об/мин. Номи-нальная мощность, кВт Номи-нальный ток при 380В   (50 Гц), А Тип электро-двигателя * Производи-тельность Q min, тыс. м3/ч Производи-тельность Q max, тыс. м3/ч Полное даление Pv min, Па Полное давление Pv maх, Па Масса вентиля-тора, кг Марка Количество в комплекте Марка Количество в комплекте
3 000 1,1 2,6 71В2 0,32 0,95 1500 1730 30 ДО-40 4 ВР 201 4

*При изменении типа двигателя масса может меняться

Аэродинамические характеристики радиального вентилятора ВР 12-26 №2,5, Исполнение 1
Аэродинамические характеристики радиального вентилятора ВР 12-26 №2,5, Исполнение 1
Габаритные и присоединительные размеры радиального вентилятора ВР 12-26 №2,5, Исполнение 1

Радиальный вентилятор ВР 12-26 №2,5

Для улучшения качества выпускаемой продукции конструкторский отдел оставляет за собой право вносить изменения размеров и комплектации без уведомления

Габаритные и присоединительные размеры радиального вентилятора ВР 12-26 № 2,5 Исполнение 1, зависящие от положения корпуса
ПР0°/Л0° ПР45°/Л45° ПР90°/Л90°
B, мм B1, мм H1, мм H2, мм B, мм B1, мм H1, мм H2, мм B, мм B1, мм H1, мм H2, мм
402 172 420 170 359 165 533 283 357 187 480 230
ПР135°/Л135° ПР270°/Л270° ПР315°/Л315°
B, мм B1, мм H1, мм H2, мм B, мм B1, мм H1, мм H2, мм B, мм B1, мм H1, мм H2, мм
462 180 444 194 357 170 422 172 462 283 415 165
Радиальный вентилятор ВР 12-26 №2,5
Акустические характеристики радиального вентилятора ВР 12-26 № 2,5, Исполнение 1
  Значение Lpi в октавных полосах f, Гц
Частота вращения, об/мин 63 125 250 500 1000 2000 4000 8000 Lpa, дБА
3000 93 92 91 93 90 87 83 81 95

Акустические характеристики измерены со стороны нагнетания при номинальном режиме работы вентилятора. На стороне всасывания уровни звуковой мощности на 3 дБ ниже уровня, приведенных в таблице.

На границах рабочего участка аэродинамические уровни звуковой мощности на 3 дБ выше уровня звуковой мощности, соответствующего номинальному режиму работы вентилятора.

3.15
Технические характеристики Радиальные вентиляторы ВР 12-26 №3,15 , исполнение 1
Характеристики
электродвигателя		 Характеристики вентилятора
при  ρ = 1.2 кг/м3		   Виброизоляторы Виброизоляторы
для Ex исп
Скорость вращения, об/мин. Номи-нальная мощность, кВт Номи-
нальный ток при 380В   (50 Гц), А		 Тип электро-двигателя * Производи-тельность Q min, тыс. м3/ч Производи-тельность Q max, тыс. м3/ч Полное даление Pv min, Па Полное давление Pv maх, Па Масса вентиля-тора, кг Марка Количество в комплекте Марка Количество в комплекте
3 000 3 6,3 90L2 1 1,82 2500 2600 45 ДО-40 4 ВР 201 6
3 000 4 8,2 100S2 1 2,2 2450 2600 55 ДО-40 4 ВР 201 6

*При изменении типа двигателя масса может меняться

Аэродинамические характеристики радиального вентилятора ВР 12-26 №3,15, Исполнение 1
Аэродинамические характеристики радиального вентилятора ВР 12-26 №3,15, Исполнение 1
Габаритные и присоединительные размеры радиального вентилятора ВР 12-26 №3,15, Исполнение 1

Радиальный вентилятор ВР 12-26 №3,15

Для улучшения качества выпускаемой продукции конструкторский отдел оставляет за собой право вносить изменения размеров и комплектации без уведомления

Габаритные и присоединительные размеры радиального вентилятора ВР 12-26 №3,15, Исполнение 1, зависящие от положения корпуса
ПР0°/Л0° ПР45°/Л45° ПР90°/Л90°
B, мм B1, мм H1, мм H2, мм B, мм B1, мм H1, мм H2, мм B, мм B1, мм H1, мм H2, мм
500 208 505 200 440 195 653 348 433 233 597 292
ПР135°/Л135° ПР270°/Л270° ПР315°/Л315°
B, мм B1, мм H1, мм H2, мм B, мм B1, мм H1, мм H2, мм B, мм B1, мм H1, мм H2, мм
568 220 550 245 432 200 512 208 568 348 500 195
Радиальный вентилятор ВР 12-26 №3,15
Акустические характеристики радиального вентилятора ВР 12-26 №3,15, Исполнение 1
  Значение Lpi в октавных полосах f, Гц
Частота вращения, об/мин 63 125 250 500 1000 2000 4000 8000 Lpa, дБА
3000 96 95 97 99 99 98 88 80 103

Акустические характеристики измерены со стороны нагнетания при номинальном режиме работы вентилятора. На стороне всасывания уровни звуковой мощности на 3 дБ ниже уровня, приведенных в таблице.

На границах рабочего участка аэродинамические уровни звуковой мощности на 3 дБ выше уровня звуковой мощности, соответствующего номинальному режиму работы вентилятора.

4.0
Технические характеристики Радиальные вентиляторы ВР 12-26 №4,0 , исполнение 1
Характеристики
электродвигателя		 Характеристики вентилятора
при  ρ = 1.2 кг/м3		   Виброизоляторы Виброизоляторы
для Ex исп
Скорость вращения, об/мин. Номи-нальная мощность, кВт Номи-нальный ток при 380В   (50 Гц), А Тип электро-двигателя * Производи-тельность Q min, тыс. м3/ч Производи-тельность Q max, тыс. м3/ч Полное даление Pv min, Па Полное давление Pv maх, Па Масса вентиля-тора, кг Марка Количество в комплекте Марка Количество в комплекте
3 000 7,5 14,9 112М2 2 3 4200 4600 110 ДО-41 4 ВР 202 6
3 000 15 28,6 160S2 2 4,25 4200 4750 170 ДО-41 6 ВР 202 6

*При изменении типа двигателя масса может меняться

Аэродинамические характеристики радиального вентилятора ВР 12-26 №4, Исполнение 1
Аэродинамические характеристики радиального вентилятора ВР 12-26 №4, Исполнение 1
Габаритные и присоединительные размеры радиального вентилятора ВР 12-26 №4, Исполнение 1

Радиальный вентилятор ВР 12-26 №4,0

Для улучшения качества выпускаемой продукции конструкторский отдел оставляет за собой право вносить изменения размеров и комплектации без уведомления

Габаритные и присоединительные размеры радиального вентилятора ВР 12-26 №4, Исполнение 1, зависящие от положения корпуса
ПР0°/Л0° ПР45°/Л45° ПР90°/Л90°
B, мм B1, мм H1, мм H2, мм B, мм B1, мм H1, мм H2, мм B, мм B1, мм H1, мм H2, мм
627 272 640 260 569 260 815 435 557 297 735 355
ПР135°/Л135° ПР270°/Л270° ПР315°/Л315°
B, мм B1, мм H1, мм H2, мм B, мм B1, мм H1, мм H2, мм B, мм B1, мм H1, мм H2, мм
720 285 690 310 557 260 652 272 720 435 640 260
Радиальный вентилятор ВР 12-26 №4,0
Акустические характеристики радиального вентилятора ВР 12-26 №4, Исполнение 1
  Значение Lpi в октавных полосах f, Гц
Частота вращения, об/мин 63 125 250 500 1000 2000 4000 8000 Lpa, дБА
3000 97 98 99 104 105 101 98 93 114

Акустические характеристики измерены со стороны нагнетания при номинальном режиме работы вентилятора. На стороне всасывания уровни звуковой мощности на 3 дБ ниже уровня, приведенных в таблице.

На границах рабочего участка аэродинамические уровни звуковой мощности на 3 дБ выше уровня звуковой мощности, соответствующего номинальному режиму работы вентилятора.

4.5
Технические характеристики Радиальные вентиляторы ВР 12-26 №4,5 , исполнение 1
Характеристики
электродвигателя		 Характеристики вентилятора
при  ρ = 1.2 кг/м3		   Виброизоляторы Виброизоляторы
для Ex исп
Скорость вращения, об/мин. Номи-нальная мощность, кВт Номи-нальный ток при 380В   (50 Гц), А Тип электро-двигателя * Производи-тельность Q min, тыс. м3/ч Производи-тельность Q max, тыс. м3/ч Полное даление Pv min, Па Полное давление Pv maх, Па Масса вентиля-тора, кг Марка Количество в комплекте Марка Количество в комплекте
3 000 18,5 34,7 160М2 3,5 5,4 5150 5850 215 ДО-41 6 ВР 202 8

*При изменении типа двигателя масса может меняться

Аэродинамические характеристики радиального вентилятора ВР 12-26 №4,5, Исполнение 1
Аэродинамические характеристики радиального вентилятора ВР 12-26 №4,5, Исполнение 1
Габаритные и присоединительные размеры радиального вентилятора ВР 12-26 №4,5, Исполнение 1

Радиальный вентилятор ВР 12-26 №4,5

Для улучшения качества выпускаемой продукции конструкторский отдел оставляет за собой право вносить изменения размеров и комплектации без уведомления

Габаритные и присоединительные размеры радиального вентилятора ВР 12-26 №4,5, Исполнение 1, зависящие от положения корпуса
ПР0°/Л0° ПР45°/Л45° ПР90°/Л90°
B, мм B1, мм H1, мм H2, мм B, мм B1, мм H1, мм H2, мм B, мм B1, мм H1, мм H2, мм
695 295 684 264 625 278 889 469 593 329 820 400
ПР135°/Л135° ПР270°/Л270° ПР315°/Л315°
B, мм B1, мм H1, мм H2, мм B, мм B1, мм H1, мм H2, мм B, мм B1, мм H1, мм H2, мм
781 312 766 346 593 264 715 295 781 469 698 278
Радиальный вентилятор ВР 12-26 №4,5
Акустические характеристики радиального вентилятора ВР 12-26 №4,5, Исполнение 1
  Значение Lpi в октавных полосах f, Гц
Частота вращения, об/мин 63 125 250 500 1000 2000 4000 8000 Lpa, дБА
3000 99 100 101 105 106 103 100 94 115

Акустические характеристики измерены со стороны нагнетания при номинальном режиме работы вентилятора. На стороне всасывания уровни звуковой мощности на 3 дБ ниже уровня, приведенных в таблице.

На границах рабочего участка аэродинамические уровни звуковой мощности на 3 дБ выше уровня звуковой мощности, соответствующего номинальному режиму работы вентилятора.

5.0
Технические характеристики Радиальные вентиляторы ВР 12-26 №5,0 , исполнение 1
Характеристики
электродвигателя		 Характеристики вентилятора
при  ρ = 1.2 кг/м3		   Виброизоляторы Виброизоляторы
для Ex исп
Скорость вращения, об/мин. Номи-нальная мощность, кВт Номи-нальный ток при 380В   (50 Гц), А Тип электро-двигателя * Производи-тельность Q min, тыс. м³/ч Производи-тельность Q max, тыс. м³/ч Полное даление Pv min, Па Полное давление Pv maх, Па Масса вентиля-тора, кг Марка Количество в комплекте Марка Количество в комплекте
3 000 30 55,4 180М2 4,5 8,4 6950 7750 292 ДО-42 6 ВР 202 6
3 000 45 82,1 200L2 4,5 9 6950 7750 327 ДО-42 6 ВР 202 6

*При изменении типа двигателя масса может меняться

Аэродинамические характеристики радиального вентилятора ВР 12-26 №5, Исполнение 1
Аэродинамические характеристики радиального вентилятора ВР 12-26 №5, Исполнение 1
Габаритные и присоединительные размеры радиального вентилятора ВР 12-26 №5, Исполнение 1

Радиальный вентилятор ВР 12-26 №5,0

Для улучшения качества выпускаемой продукции конструкторский отдел оставляет за собой право вносить изменения размеров и комплектации без уведомления

Габаритные и присоединительные размеры радиального вентилятора ВР 12-26 №5, Исполнение 1, зависящие от положения корпуса
ПР0°/Л0° ПР45°/Л45° ПР90°/Л90°
B, мм B1, мм H1, мм H2, мм B, мм B1, мм H1, мм H2, мм B, мм B1, мм H1, мм H2, мм
787 335 790 320 704 318 1016 546 689 369 922 452
ПР135°/Л135° ПР270°/Л270° ПР315°/Л315°
B, мм B1, мм H1, мм H2, мм B, мм B1, мм H1, мм H2, мм B, мм B1, мм H1, мм H2, мм
898 352 855 385 689 320 805 335 898 546 789 319
Радиальный вентилятор ВР 12-26 №5,0
Акустические характеристики радиального вентилятора ВР 12-26 №5, Исполнение 1
  Значение Lpi в октавных полосах f, Гц
Частота вращения, об/мин 63 125 250 500 1000 2000 4000 8000 Lpa, дБА
3000 100 101 103 106 107 104 102 95 117

Акустические характеристики измерены со стороны нагнетания при номинальном режиме работы вентилятора. На стороне всасывания уровни звуковой мощности на 3 дБ ниже уровня, приведенных в таблице.

На границах рабочего участка аэродинамические уровни звуковой мощности на 3 дБ выше уровня звуковой мощности, соответствующего номинальному режиму работы вентилятора.

5.5
Технические характеристики Радиальные вентиляторы ВР 12-26 №5,5 , исполнение 1
Характеристики
электродвигателя		 Характеристики вентилятора
при  ρ = 1.2 кг/м3		   Виброизоляторы Виброизоляторы
для Ex исп
Скорость вращения, об/мин. Номи-нальная мощность, кВт Номи-нальный ток при 380В   (50 Гц), А Тип электро-двигателя * Производи-тельность Q min, тыс. м³/ч Производи-тельность Q max, тыс. м³/ч Полное даление Pv min, Па Полное давление Pv maх, Па Масса вентиля-тора, кг Марка Количество в комплекте Марка Количество в комплекте
3 000 45 82,1 200L2 5 9,4 6800 8000 370 ДО-42 6 ВР 202 8

*При изменении типа двигателя масса может меняться

Аэродинамические характеристики радиального вентилятора ВР 12-26 №5,5, Исполнение 1
Аэродинамические характеристики радиального вентилятора ВР 12-26 №5,5, Исполнение 1
Габаритные и присоединительные размеры радиального вентилятора ВР 12-26 №5,5, Исполнение 1

Радиальный вентилятор ВР 12-26 №5,5

Для улучшения качества выпускаемой продукции конструкторский отдел оставляет за собой право вносить изменения размеров и комплектации без уведомления

Габаритные и присоединительные размеры радиального вентилятора ВР 12-26 №5,5, Исполнение 1, зависящие от положения корпуса
ПР0°/Л0° ПР45°/Л45° ПР90°/Л90°
B, мм B1, мм H1, мм H2, мм B, мм B1, мм H1, мм H2, мм B, мм B1, мм H1, мм H2, мм
858 375 815 325 784 358 1061 571 733 408 972 482
ПР135°/Л135° ПР270°/Л270° ПР315°/Л315°
B, мм B1, мм H1, мм H2, мм B, мм B1, мм H1, мм H2, мм B, мм B1, мм H1, мм H2, мм
962 391 915 425 750 341 865 375 963 571 848 358
Радиальный вентилятор ВР 12-26 №5,5
Акустические характеристики радиального вентилятора ВР 12-26 №5,5, Исполнение 1
  Значение Lpi в октавных полосах f, Гц
Частота вращения, об/мин 63 125 250 500 1000 2000 4000 8000 Lpa, дБА
3000 103 104 106 108 107 106 104 98 118

Акустические характеристики измерены со стороны нагнетания при номинальном режиме работы вентилятора. На стороне всасывания уровни звуковой мощности на 3 дБ ниже уровня, приведенных в таблице.

На границах рабочего участка аэродинамические уровни звуковой мощности на 3 дБ выше уровня звуковой мощности, соответствующего номинальному режиму работы вентилятора.
