Радиальные вентиляторы ВЦ 6-20

• Вентиляторы сертифицированы: соответствия требованиям ТР ТС № 004/2011, № 010/2011, № 020/2011
• Вентиляторы взрывозащищённого исполнения сертифицированы: соответствие требованиям ТР ТС № 012/2011;
• Варианты материального исполнения: общепромышленное, теплостойкое, коррозионностойкое, взрывозащищённое, взрывозащищённое коррозионностойкое
• Назначение: системы вентиляции, технологические установки
• Количество лопаток рабочего колеса: 16
• Конструктивное исполнение лопаток рабочего колеса: загнутые назад
• Конструктивное исполнение корпуса: спиральный поворотный одностороннего всасывания
Основные выпускаемые типоразмеры

Описание

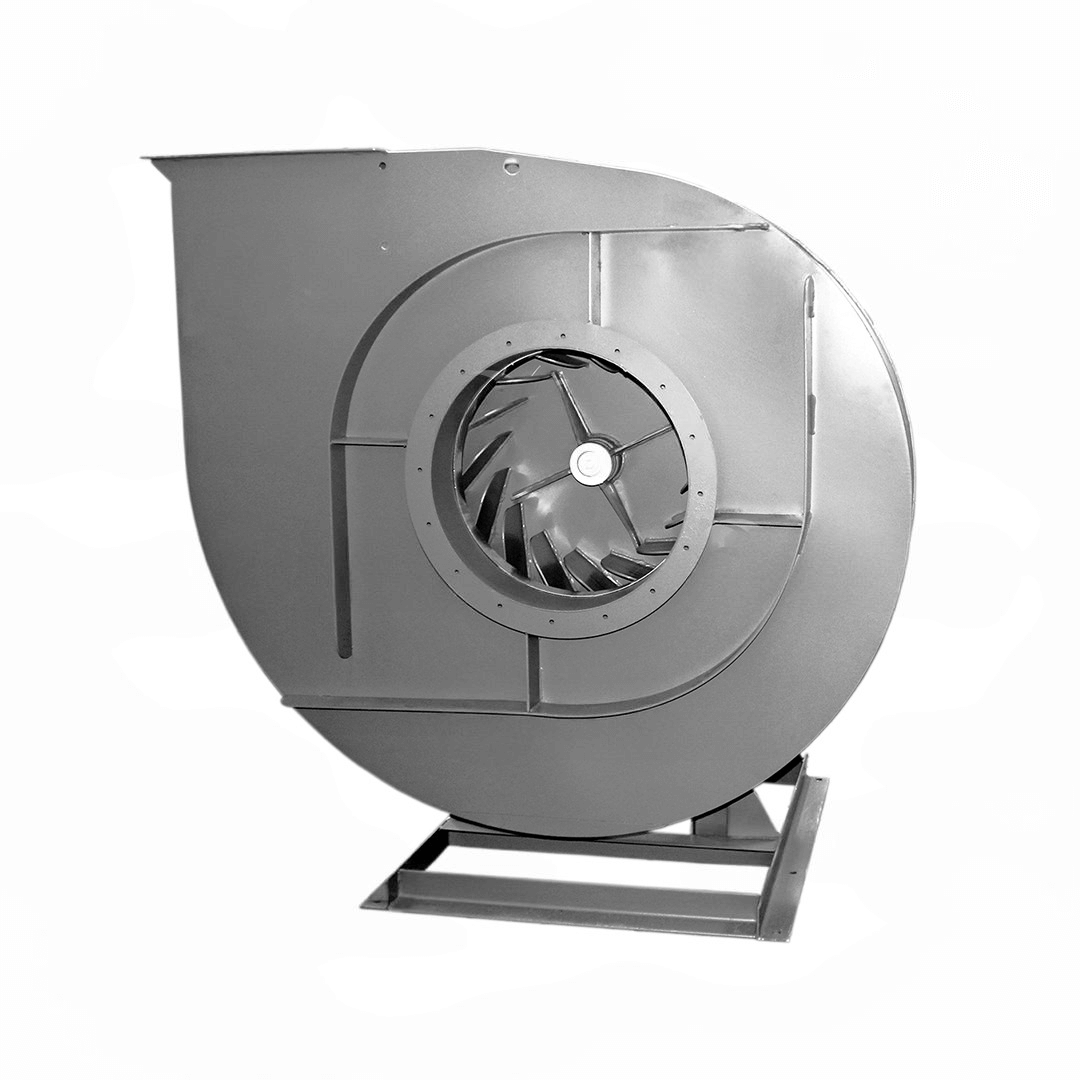

Радиальные вентиляторы высокого давления ВЦ 6-20

Вентиляторы ВЦ 6-20 — это мощные агрегаты с односторонним всасыванием, предназначенные для подачи воздуха в системы вентиляции, отопления и кондиционирования. Также применяются в технологических установках при соблюдении условий эксплуатации, установленных производителем.

Рабочая среда

ВЦ 6-20 работают с очищенным воздухом, прошедшим механическую фильтрацию. Максимально допустимая запыленность — не более 0,1 г/м³. Температурный режим:

  • до +80 °C — общепромышленное исполнение;
  • до +200 °C — теплостойкое исполнение.

Не допускается присутствие в воздухе липких, волокнистых, абразивных и химически агрессивных включений.

Конструкция вентилятора ВЦ 6-20

Вентилятор ВЦ 6-20 выполнен в моноблочном исполнении и включает:

  • сварную металлическую раму (опорную станину);
  • поворотный спиральный корпус;
  • рабочее колесо с 16 лопатками, загнутыми назад;
  • асинхронный электродвигатель, установленный соосно.

Для монтажа предусмотрены отверстия под анкерное крепление. Для уменьшения вибрации рекомендуется использовать виброопоры. Корпус может быть развёрнут для удобного подключения к воздуховоду. На патрубках предусмотрены фланцы, допускается установка гибких вставок.

Рабочее колесо напрямую напрессовано на ротор двигателя, что обеспечивает компактность и надёжность конструкции.

Условия эксплуатации

Радиальные вентиляторы ВЦ 6-20 рассчитаны на эксплуатацию в климатических зонах У и Т по ГОСТ 15150 при температуре от -40 °C до +40 °C. Категория размещения — 2 и 3. При защите электродвигателя от осадков и солнца допускается установка по 1 категории.

Основные варианты изготовления

Индекс Назначение и материалы
Общепромышленное исполнение, материал – углеродистая сталь
Ж2 Общепромышленное теплостойкое исполнение (допустимая температура перемещаемой среды – до +200°С), материал – углеродистая сталь
К1 Коррозионностойкое исполнение, материал – нержавеющая сталь
К1Ж2 Коррозионностойкое теплостойкое исполнение, материал – нержавеющая сталь (допустимая температура – до +200 °C)
В Взрывозащищенное исполнение из разнородных металлов, материал – углеродистая сталь, латунь
ВЖ2 Взрывозащищенное исполнение из разнородных металлов, материал – углеродистая сталь, латунь  (допустимая температура – до +200 °C)
ВК1 Взрывозащищенное коррозионностойкое исполнение из разнородных металлов, материал – нержавеющая сталь, латунь

Размеры

8.0
Технические характеристики Радиальные вентиляторы ВЦ 6-20 №8,0 , исполнение 1
Характеристики
электродвигателя
Характеристики вентилятора
при  ρ = 1.2 кг/м3
  Виброизоляторы Виброизоляторы
для Ex исп
Скорость вращения, об/мин. Номи-нальная мощность, кВт Номи-нальный ток при 380В   (50 Гц), А Тип электро-двигателя * Производи-тельность Q min, тыс. м³/ч Производи-тельность Q max, тыс. м³/ч Полное даление Pv min, Па Полное давление Pv maх, Па Масса вентиля-тора, кг Марка Количество в комплекте Марка Количество в комплекте
3 000 45 82,1 200L2 3,5 9,5 10950 12000 565 ДО-42 6 ВР 203 8

Аэродинамические характеристики радиального вентилятора ВЦ 6-20 №8, Исполнение 1
Аэродинамические характеристики радиального вентилятора ВЦ 6-20 №8, Исполнение 1
Габаритные и присоединительные размеры радиального вентилятора ВЦ 6-20 №8, Исполнение 1

Радиальный вентилятор ВЦ 6-20 №8

Для улучшения качества выпускаемой продукции конструкторский отдел оставляет за собой право вносить изменения размеров и комплектации без уведомления

Габаритные и присоединительные размеры радиального вентилятора ВЦ 6-20 №8, Исполнение 1, зависящие от положения корпуса
ПР0°/Л0° ПР45°/Л45° ПР90°/Л90°
B, мм B1, мм H1, мм H2, мм B, мм B1, мм H1, мм H2, мм B, мм B1, мм H1, мм H2, мм
1240 550 1236 505 1150 525 1576 845 1105 600 1421 690
ПР135°/Л135° ПР270°/Л270° ПР315°/Л315°
B, мм B1, мм H1, мм H2, мм B, мм B1, мм H1, мм H2, мм B, мм B1, мм H1, мм H2, мм
1420 575 1356 625 1105 505 1281 550 1420 845 1256 525
Радиальный вентилятор ВЦ 6-20 №8
Акустические характеристики радиального вентилятора ВЦ 6-20 №8, Исполнение 1
  Значение Lpi в октавных полосах f, Гц
Частота вращения, об/мин 63 125 250 500 1000 2000 4000 8000 Lpa, дБА
3000 102 103 108 110 112 109 105 102 116

Акустические характеристики измерены со стороны нагнетания при номинальном режиме работы вентилятора. На стороне всасывания уровни звуковой мощности на 3 дБ ниже уровня, приведенных в таблице.

На границах рабочего участка аэродинамические уровни звуковой мощности на 3 дБ выше уровня звуковой мощности, соответствующего номинальному режиму работы вентилятора.
