Насосы ВС вихревые самовсасывающие химические, нефтяные

Описание

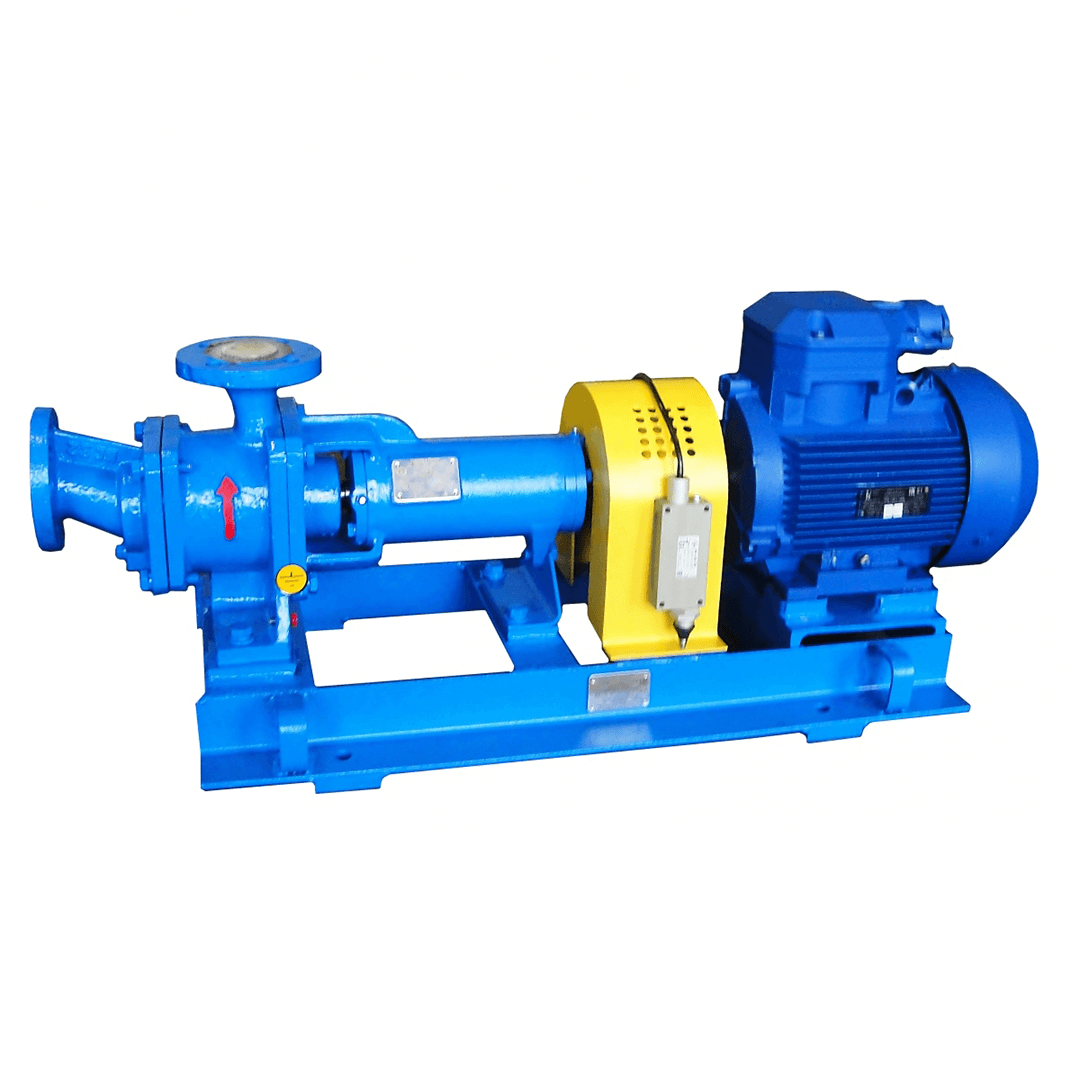

Насосы ВС 32 предназначены для перекачивания нейтральных, слабоагрессивных, вредных и взрывоопасных жидкостей с вязкостью до 36∙10⁻⁶ м²/с (36 сСт) и содержанием твердых частиц до 0,01%. Насосы могут работать с жидкостями, образующими взрывоопасные смеси, и удовлетворяют требованиям безопасности согласно ТР ТС 010/2011 и ТР ТС 012/2011.

Конструкция:

Тип: консольные центробежно-вихревые самовсасывающие насосы с центробежной и двумя вихревыми ступенями.

Материалы: проточная часть из серого чугуна, бронзы, нержавеющей стали.

Особенности: наличие лап на корпусе позволяет проводить ремонт без демонтажа напорного трубопровода. Направление вращения ротора — по часовой стрелке.

Уплотнение: торцовое уплотнение для предотвращения утечек.

Применение: различные варианты уплотнений вала и материал корпуса позволяют перекачивать широкий спектр жидкостей, включая химически активные.

Рабочие характеристики: температура от -40°C до +105°C.

Применение:

Перекачка продуктов переработки нефти и жидкостей в нефтехимической и химической промышленности.
Перекачка взрывоопасных и вредных жидкостей на предприятиях горно-металлургической, тепло- и атомной энергетики, судостроении.

Преимущества:

Надежная работа с химически активными жидкостями.
Широкий температурный диапазон эксплуатации.
Возможность ремонта без демонтажа трубопроводов.

Характеристики

Марки	Подача, м³/ч, не менее	Напор, м	Давление на входе в насос, кгс/см², не более	Давление на выходе из насоса, кгс/см² не более	Мощность потребляемая насосом (макс.), кВт	Частота вращения, об/мин	Частота вращения, c˜¹	КПД насоса, %	Напряжения сети, В	Частота тока, Гц	Допускаемый кавитационный запас, м, не более	Высота самовсасывания (макс.), м	Допускаемая продолжительность самовсасывания (макс.), с
ВС 32 (2900 об/мин)	4	70	6	12	4.5	2900	48	28	220/380	50	2	5	600
ВС 32 (1400 об/мин)	1.8	20	6	12	1	1400	23	28	220/380	50	0.9	7	600

Условное обозначение

Например, ВС 32 КБ 55-Е У3.1 ТУ3631-296-05747979-2007, где

ВС — вихревой самовсасывающий;
32 – диаметр всасывающего и напорного патрубков, мм;
К, Б – условное обозначение материала;
55 – тип уплотнения вала;
Е – соответствует требованиям безопасности по ОСТ26-06-2028-96;
У3.1 – климатическое исполнение и категория размещения.

Тип насоса	Обозначение насосов по материалу и типу уплотнения вала	Тип уплотнения вала (условное обозначение)	Перекачиваемые жидкости	Допускаемый класс взрывоопасной зоны ГОСТ 30852.9-2002 (ПУЭ)	Наименование материала проточной части (условное обозначение материала)	Климатическое исполнение и категория размещения ГОСТ15150-69
ВС32	КБ с	Сальниковое (с)	нейтральные с температурой от 233 до 358К (от минус 40 до плюс 85ºС)		Серый чугун (В) Бронза (Б) Нержавеющая сталь (К)	У2(-45…+400С) Т2(-10…+500С)
	ВВ с	Сальниковое (с)	нейтральные с температурой от 258 до 358К (от минус 15 до плюс 85ºС)			У3.1 (-10…+400С), Т2 (-10…+500С)
	КБ 5-Е	Одинарное торцовое (5) со вспомогательным	Образующие взрывоопасные смеси с воздухом категории ІІА и ІІВ групп Т1, Т2, Т3 ГОСТ 30852.5-2002, вредные 3-го и 4-го класса опасности ГОСТ12.1.007-76 от 253 до 358 К (от минус 20 до плюс 850С ).	1,2
	ВВ 5-Е	Одинарное торцовое (5) со вспомогательным	нейтральные с температурой от 258 до 358К (от минус 15 до +85ºС)
	КБ 55-Е	Двойное торцовое (55)	Образующие взрывоопасные смеси с воздухом категории ІІА и ІІВ групп Т1, Т2, Т3 и Т4 ГОСТ 30852.5-2002, вредные 2-го класса опасности с температурой от 233 до 378К (от минус 40 до плюс 105ºС)
	ВВ 55-Е	Двойное торцовое (55)	невзрывоопасные, вредные 2-го класса опасности с температурой от 258 до 378К (от минус 15 до плюс 105ºС)
