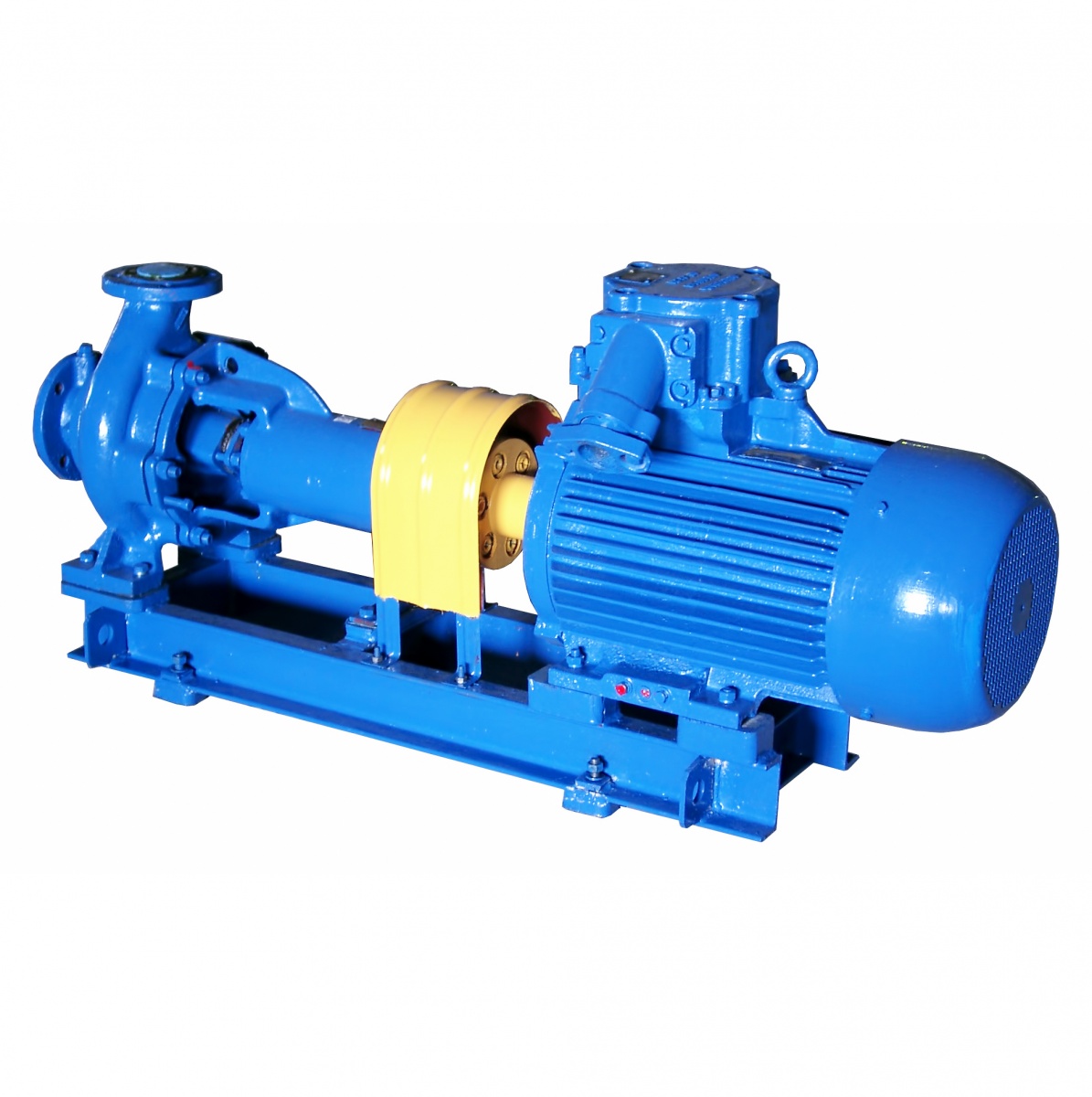

Насосы СМ консольные для дренажа, канализации

Тип конструкции консольные
Область применения водозабор поверхностный, дренаж, канализация, металлургия, горное дело
Перекачиваемая среда вода чистая, вода загрязненная, канализационные стоки
Канализационные насосы, Консольные насосы

Описание

Центробежные насосы серии СМ предназначены для перекачивания сточных масс и других неагрессивных жидкостей плотностью до 1050 кг/м³ и температурой от -10°C до +80°C. Обладают высокой надежностью, устойчивостью к абразивным примесям и возможностью эксплуатации во взрывоопасных зонах.

Описание и характеристики

Электронасосные агрегаты СМ, СМО, СММ широко применяются в системах водоотведения, дренажа и очистки сточных вод, а также на предприятиях металлургии, нефтехимии и ЖКХ.

Технические параметры

  • Производительность до 300 м³/ч
  • Напор до 50 м
  • Температурный диапазон от -10°C до +80°C
  • Абразивные включения до 1% (размер частиц до 5 мм)
  • Рабочее давление до 1,5 МПа
  • Материал корпуса – чугун
  • Тип уплотнения – сальниковое или торцовое

Преимущества

  • Разборка без демонтажа трубопроводов
  • Оптимальный подбор рабочих колес под требования заказчика
  • Возможность работы во взрывоопасных средах при оснащении взрывозащищенным двигателем
  • Долговечность и высокая устойчивость к химическим и механическим нагрузкам

Насосы соответствуют требованиям ТР ТС 010/2011, ТР ТС 012/2011 и обеспечивают безопасную эксплуатацию в промышленных и коммунальных системах.

Характеристики

Марки Подача (номин.), м³/ч Напор, м Давление на входе в насос, кгс/см², не более Мощность потребляемая насосом (макс.), кВт Частота вращения, об/мин Частота вращения, c˜¹ КПД насоса, % Напряжения сети, В Частота тока, Гц Допускаемый кавитационный запас, м, не более Размер проходного сечения, мм
СМ 80-50-200-2
 50 50 2.5 14.6 2900 48.4 59 220; 380 50 4 30
СМ 80-50-200а-2
 45 42 2.5 10 2900 48.4 55 220; 380 50 4 30
СМ 80-50-200б-2
 25 32 2.5 8.5 2900 48.4 45 220; 380 50 3.4 30
СМ 80-50-200-4
 25 12.5 2.5 2.2 1450 24.2 58 220; 380 50 3.5 30
СМ 80-50-200а-4
 22 9 2.5 1.3 1450 24.2 55 220; 380 50 3.5 30
СМ 80-50-200б-4
 20 7.5 2.5 1 1450 24.2 52 220; 380 50 3.8 30
СМ 100-65-200-2
 100 50 2.5 27 2900 48.4 69 220; 380 50 4.2 40
СМ 100-65-200а-2
 100 32 2.5 20.5 2900 48.4 66 220; 380 50 4.7 40
СМ 100-65-200б-2
 80 32 2.5 15.6 2900 48.4 63 220; 380 50 4.5 40
СМ 100-65-200-4
 50 12.5 2.5 3.5 1450 24.2 66 220; 380 50 4 40
СМ 100-65-200а-4
 45 9 2.5 2.7 1450 24.2 63 220; 380 50 4 40
СМ 100-65-200б-4
 40 8 2.5 2 1450 24.2 60 220; 380 50 4 40
СМ 100-65-250-2
 100 80 2.5 42 2900 48.4 62 220; 380 50 6 32
СМ 100-65-250а-2
 90 70 2.5 36 2900 48.4 59 220; 380 50 5.4 32
СМ 100-65-250б-2
 80 60 2.5 28 2900 48.4 56 220; 380 50 5 32
СМ 100-65-250-4
 50 20 2.5 6 1450 24.2 60 220; 380 50 4 32
СМ 100-65-250а-4
 45 17 2.5 4.6 1450 24.2 57 220; 380 50 4.3 32
СМ 100-65-250б-4
 40 15 2.5 4 1450 24.2 54 220; 380 50 5 32
СМ 125-100-250-4
 100 20 2.5 11.2 1450 24.2 60 220; 380 50 3 50
СМ 125-100-250а-4
 100 15 2.5 8.3 1450 24.2 57 220; 380 50 3.5 50
СМ 125-100-250б-4
 80 14 2.5 6.8 1450 24.2 54 220; 380 50 3.9 50
СМ 125-80-315-4
 80 32 2.5 15 1450 24.2 65 220; 380 50 2.8 45
СМ 125-80-315а-4
 72 26 2.5 13.2 1450 24.2 62 220; 380 50 2.8 45
СМ 125-80-315б-4
 65 20 2.5 11.2 1450 24.2 60 220; 380 50 3 45
СМ 150-125-315-4
 200 32 2.5 29 1450 24.2 69 220; 380 50 3 68
СМ 150-125-315а-4
 180 27.5 2.5 23 1450 24.2 66 220; 380 50 3 68
СМ 150-125-315б-4
 160 22.5 2.5 19 1450 24.2 63 220; 380 50 3 68
СМ 150-125-315-6
 100 15 2.5 9.6 960 16 66 220; 380 50 2.5 68
СМ 150-125-315а-6
 100 12.5 2.5 8.7 960 16 63 220; 380 50 2.7 68
СМ 150-125-315б-6
 92 10 2.5 6.9 960 16 60 220; 380 50 2.9 68
СМ 200-150-400-4
 400 50 2.5 98 1450 24.2 68 220; 380 50 7 80
СМ 200-150-315-4 новинка
 400 32 2.5 57 1450 24.2 70 220; 380 50 5 71.5
СМ 200-150-315а-4 новинка
 360 26 2.5 50 1450 24.2 70 220; 380 50 4.9 71.5
СМ 200-150-315б-4 новинка
 360 20 2.5 41 1450 24.2 68 220; 380 50 4.9 71.5
СМ 200-150-315-6 новинка
 200 14 2.5 14 960 16.0 70 220; 380 50 3 71.5
СМ 200-150-315а-6 новинка
 200 11 2.5 11.5 960 16.0 68 220; 380 50 3 71.5
СМ 200-150-315б-6 новинка
 200 9 2.5 10 960 16.0 65 220; 380 50 3 71.5
СМ 200-150-400а-4
 300 40 2.5 72 1450 24.2 65 220; 380 50 6.7 80
СМ 200-150-400б-4
 300 32 2.5 56 1450 24.2 62 220; 380 50 7.2 80
СМ 200-150-400-6
 250 22.5 2.5 28 960 16 70 220; 380 50 6 80
СМ 200-150-400а-6
 220 17 2.5 21 960 16 67 220; 380 50 6 80
СМ 200-150-400б-6
 200 14 2.5 14.5 960 16 64 220; 380 50 6.2 80

Условное обозначение

Например  СМ 80-50-200а-т-Е-2 УХЛ3.1 ТУ26-06-1672-95, где:

  • СМ – сточно-массный насос;
  • 80 – диаметр входного патрубка, мм;
  • 50 – диаметр выходного патрубка, мм;
  • 200 – диаметр рабочего колеса (условный), мм;
  • а — индекс обточки рабочего колеса (а или б – уменьшенные диаметры рабочего колеса).
  • т — тип уплотнения вала:
    • без обозначения – двойной сальник,
    • т – одинарное торцовое.
  • Е — индекс исполнения насоса:
    • Е — для насосов (агрегатов), предназначенных для эксплуатации во взрыво- и пожароопасных производствах  по ГОСТ 31839-2012.
    • без обозначения — для насосов общепромышленного назначения
  • 2 — частота вращения:
    • 2 – 48,4 с-1 (2900 об/мин);
    • 4 – 24,2 с-1 (1450 об/мин);
    • 6 – 16,0 с-1 (960 об/мин).
