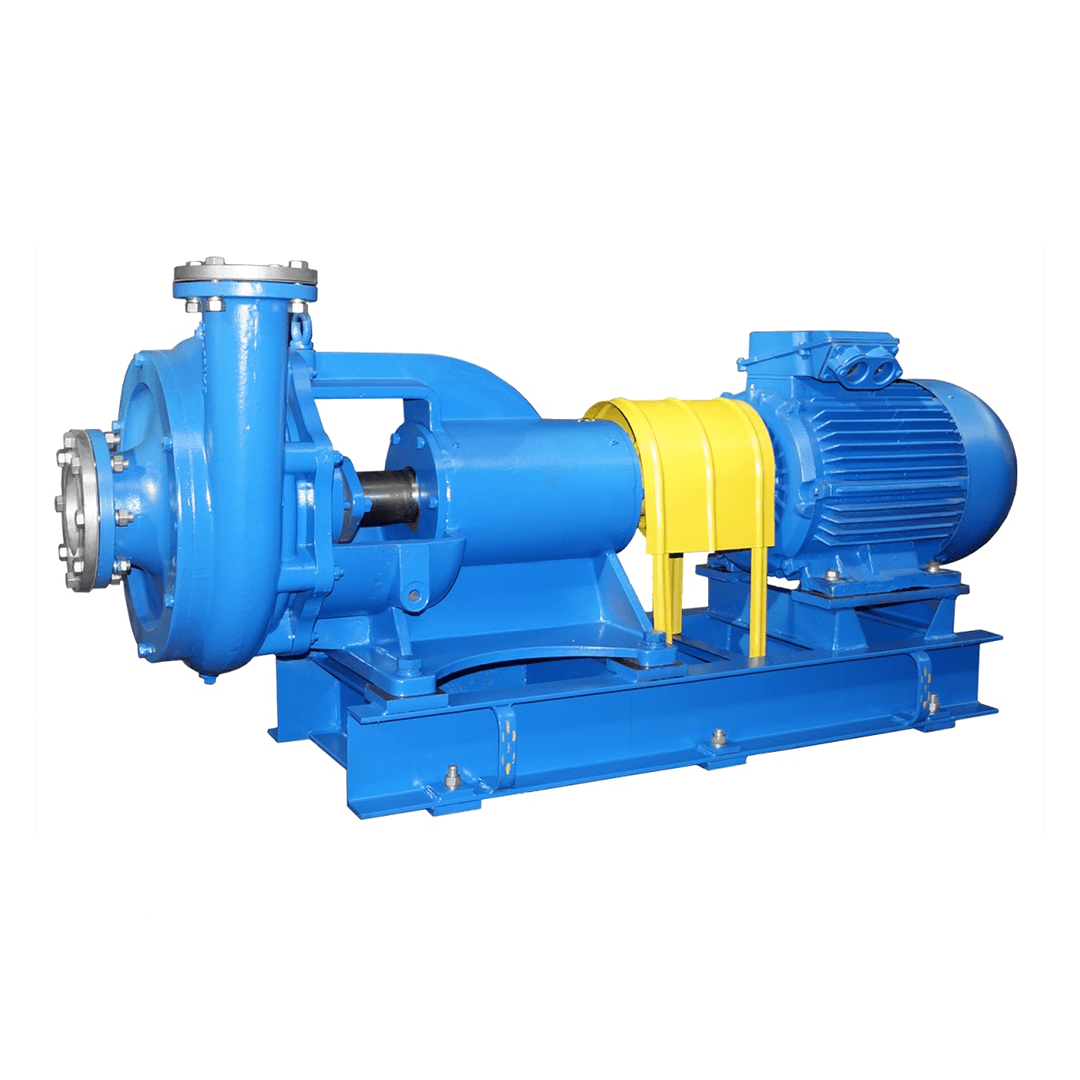

Насосы СД консольные для дренажа, канализации

Насосы СД консольные для дренажа, канализации

Тип конструкции консольные
Область применения водозабор поверхностный, дренаж, канализация, металлургия, горное дело
Перекачиваемая среда вода чистая, вода загрязненная, канализационные стоки



Канализационные насосы, Консольные насосы

Описание

Центробежные насосы СД предназначены для перекачивания городских и промышленных сточных вод, неагрессивных жидкостей и нефтепродуктов (до 2%). Рабочая температура – до 80°C, абразивные включения – до 1% (размер частиц до 5 мм). Применяются в ЖКХ, металлургии, нефтехимии, энергетике.

Назначение

Насосы СД используются для транспортировки сточных и технологических жидкостей с плотностью до 1050 кг/м³. Рабочий диапазон pH – 6-8,5, предельное содержание газа – 5%. Применимы в районах с сейсмической активностью до 7 баллов (MSK-64).

Конструкция

  • Тип – центробежный, горизонтальный, консольный
  • Корпус – чугунный, спирального типа
  • Уплотнение – сальниковое
  • Рабочее колесо – закрытого типа, одностороннего входа
  • Привод – электродвигатель через муфту
  • Фланцы – ГОСТ 33259-2015

Преимущества

Разборка без демонтажа трубопроводов
Гибкий подбор рабочих колес под требования заказчика
Полная взаимозаменяемость с аналогами других производителей

Применение

  • Водоотведение и очистка сточных вод (ЖКХ, водоканалы)
  • Промышленные предприятия (металлургия, нефтепереработка)
  • Дренажные системы
  • Орошение сельхозугодий

Характеристики

Марки Подача (номин.), м³/ч Напор, м Давление на входе в насос, МПа, не более Мощность потребляемая насосом (макс.), кВт Частота вращения, об/мин Допускаемый кавитационный запас, м, не более
СД 16/10 в разработке
 16 10 0.25 1.2 1450 2.0
СД 16/10а в разработке
 14 8.2 0.25 0.8 1450 2.0
СД 16/10б в разработке
 12.5 6.7 0.25 0.8 1450 2.0
СД 16/25 новинка
 16 25 0.25 3.4 2900 4.0
СД 16/25а новинка
 15 20 0.25 2.5 2900 4.0
СД 16/25б новинка
 14 17.5 0.25 1.8 2900 4.0
СД 25/14 в разработке
 25 14 0.25 2.5 1450 3.0
СД 25/14а в разработке
 20 12 0.25 1.8 1450 3.0
СД 25/14б в разработке
 16 10 0.25 1.8 1450 3.0
СД 32/40 в разработке
 32 40 0.25 10.6 2900 6.0
СД 32/40а в разработке
 28 33 0.25 6.8 2900 6.0
СД 32/40б в разработке
 25 27 0.25 4.8 2900 6.0
СД 50/10 новинка
 50 10 0.25 3 1450 3.0
СД 50/10б новинка
 40 7 0.25 1,8 1450 3.0
СД 50/10а новинка
 45 8.5 0.25 2.2 1450 3.0
СД 50/56 в разработке
 50 56 0.25 20 2900 8.0
СД 50/56а в разработке
 45 43 0.25 17.8 2900 8.0
СД 50/56б в разработке
 40 34 0.25 14.6 2900 8.0
СД 70/80 в разработке
 70 80 0.25 29.4 2900 8.0
СД 70/80а в разработке
 45 70 0.25 20 2900 8.0
СД 70/80б в разработке
 35 66 0.25 17.8 2900 8.0
СД 80/32 новинка
 80 32 0.25 14 1450 4.0
СД 80/32а новинка
 68 26 0.25 11 1450 3.8
СД 80/32б новинка
 62 22 0.25 9 1450 3.7
СД 100/40 новинка
 100 40 0.25 21 2900 9.0
СД 100/40а новинка
 90 32 0.25 16 2900 9.0
СД 100/40б новинка
 80 28 0.25 12.5 2900 9.0
СД 160/10 новинка
 160 10 0.25 8 960 3.0
СД 160/10а новинка
 150 8 0.25 6 960 3.0
СД 160/10б новинка
 140 6 0.25 5 960 3.0
СД 160/45
 160 45 0.25 32 1450 6.5
СД 160/45а
 144 36 0.25 26 1450 6.5
СД 160/45б
 135 30 0.25 20 1450 6.5
СД 250/22,5 новинка
 250 22.5 0.25 32 1450 5.0
СД 250/22,5а новинка
 225 18.5 0.25 26 1450 5.0
СД 250/22,5б новинка
 205 16 0.25 20 1450 5.0
СД 450/22,5 новинка
 450 22.5 0.25 60 980 4.5
СД 450/22,5а новинка
 400 18.5 0.25 46 980 4.5
СД 450/22,5б новинка
 360 16 0.25 36 980 4.5
СД 800/32 новинка
 800 32 0.25 130 980 6.0
СД 800/32а новинка
 720 26.5 0.25 100 980 6.0
СД 800/32б новинка
 580 22.5 0.25 80 980 6.0

Обозначение

СД 160/45 а УХЛ3.1 ТУ 28.13.14-016-00217975-2017, где:

  • СД – сточно-массный насос
  • 160 – подача (м³/ч)
  • 45 – напор (м)
  • а, б – уменьшенный диаметр рабочего колеса
  • ТУ 28.13.14-016-00217975-2017 – обозначение поставочного документа
