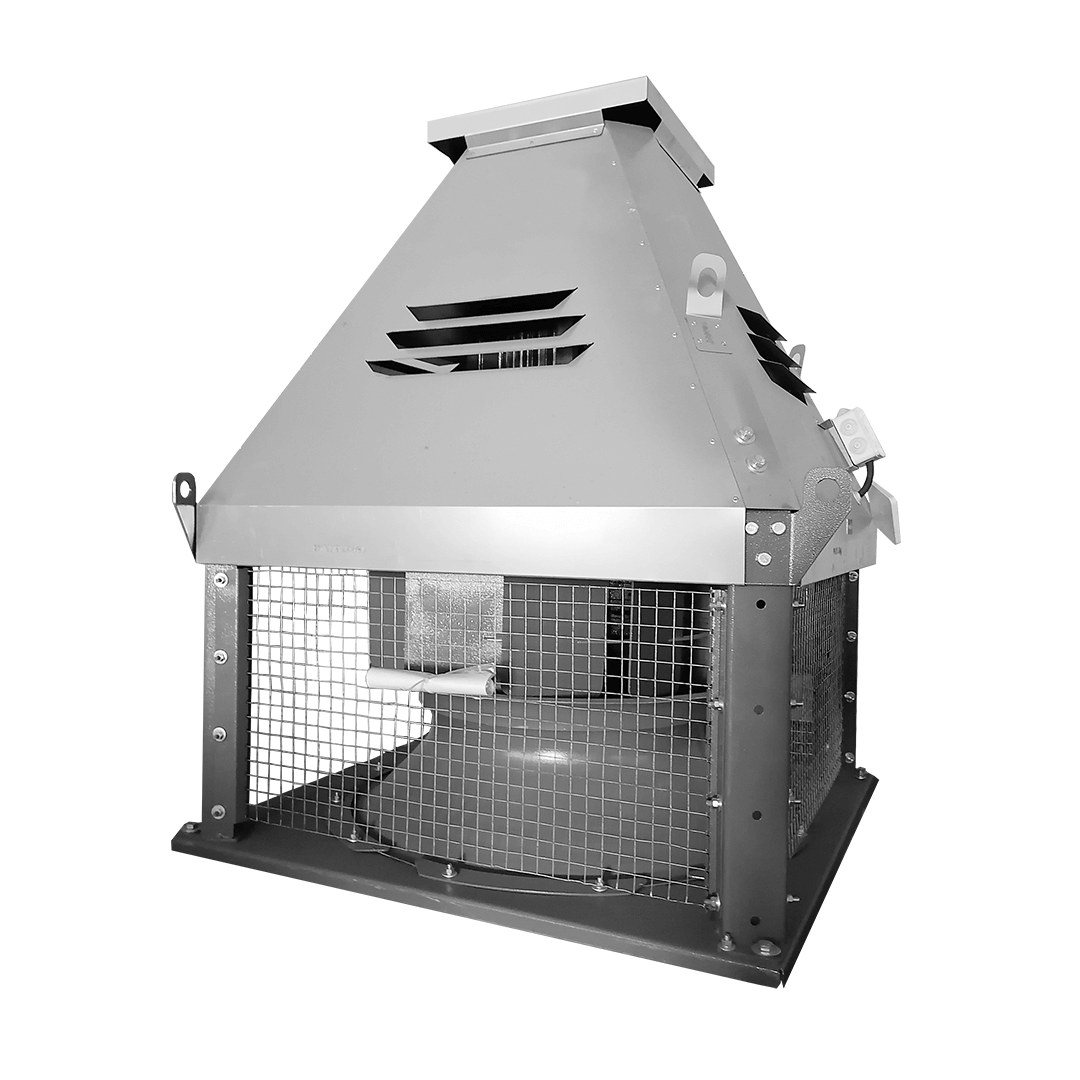

Крышные вентиляторы ВКРС

Общие сведения

• ТУ 28.25.20-010-55528260-2021 для общеобменного исполнения
• ТУ 28.25.20-004-55528260-2021 для взрывозащищенного исполнения
• Низкого давления
• Одностороннего всасывания
• Лопатки рабочего колеса-загнутые назад
• Количество лопаток рабочего колеса: 6 или 9
• Вентиляторы могут комплектоваться стаканами, клапанами и поддонами.

Категория: Крышные

ПОЛУЧИТЬ КОНСУЛЬТАЦИЮ

Типоразмеры

ВКРС №3,55

Технические характеристики Крышные вентиляторы ВКРС №3,55


Вентилятор	Типоразмер двигателя	Мощность двигателя	Синхронная частота двигателя	Минимальная производительность, м³/ч	Максимальная производительность, м³/ч	Максимальное статическое давление, Па при 20⁰С	Масса, кг.
ВКРС №3,55 РВ6к 0,18/1500	56B4	0,18	1500	1375	3020	281	48
ВКРС №3,55 РВ6 0,18/1500	56B4	0,18		1370	3461	280	51
ВКРС №3,55 РВ9 0,25/1500	63A4	0,25		1465	3835	309	52
ВКРС №3,55 РВ6к 1,5/3000	80А2	1,5	3000	2835	6230	1200	61
ВКРС №3,55 РВ6 1,5/3000	80А2	1,5		2821	7150	1195	62
ВКРС №3,55 РВ9 2,2/3000	80B2	2,2		3035	7936	1330	65

*При изменении типа двигателя масса может меняться

Аэродинамические характеристики крышного вентилятора ВКРС №3,55

Габаритные и присоединительные размеры крышного вентилятора ВКРС №3,55

Крышный вентилятор ВКРС №3,55

Для улучшения качества выпускаемой продукции конструкторский отдел оставляет за собой право вносить изменения размеров и комплектации без уведомления

Акустические характеристики крышного вентилятора ВКРС №3,55

Типоразмер	Частота вращения, об/мин	Значение Lpi(дБ) в октавных полосах f, Гц
Типоразмер	Частота вращения, об/мин	63	125	250	500	1000	2000	4000	8000	Lpa, дБа
ВКРС №3,55	1500	66	68	76	69	67	65	57	48	74
ВКРС №3,55	3000	78	81	84	92	85	83	81	73	92

Величина суммарного уровня звуковой мощности вентилятора Lw, дБА на стороне нагнетания может быть определена из диаграммы аэродинамических характеристик каждого типоразмера вентилятора. Для определения уровня звуковой мощности вентилятора Lw, дБА в октавных полосах частот следует пользоваться формулой: Lwi = Lw+ΔLw, где величина поправки ΔLw может быть взята из вышеприведенной таблицы.

Акустические характеристики измерены со стороны нагнетания при номинальном режиме работы вентилятора. На стороне всасывания уровни звуковой мощности на 3 дБ ниже уровня, приведенных в таблице.

На границах рабочего участка аэродинамические уровни звуковой мощности на 3 дБ выше уровня звуковой мощности, соответствующего номинальному режиму работы вентилятора.

ВКРС №4,0

Технические характеристики Крышные вентиляторы ВКРС №4,0


Вентилятор	Типоразмер двигателя	Мощность двигателя	Синхронная частота двигателя	Минимальная производительность, м³/ч	Максимальная производительность, м³/ч	Максимальное статическое давление, Па при 20⁰С	Масса, кг.
ВКРС №4 РВ6к 0,25/1500	63A4	0,25	1500	1975	4350	363	57
ВКРС №4 РВ6 0,37/1500	63B4	0,37		1970	4990	360	58
ВКРС №4 РВ9 0,55/1500	71A4	0,55		2110	5520	398	59
ВКРС №4 РВ6 3/3000	90L2	3	3000	4050	10265	1525	67
ВКРС №4 РВ9 4/3000	100S2	4	3000	4370	11435	1710	72

*При изменении типа двигателя масса может меняться

Аэродинамические характеристики крышного вентилятора ВКРС №4

Габаритные и присоединительные размеры крышного вентилятора ВКРС №4

Крышный вентилятор ВКРС №4


Типоразмер	Частота вращения, об/мин	Значение Lpi(дБ) в октавных полосах f, Гц
Типоразмер	Частота вращения, об/мин	63	125	250	500	1000	2000	4000	8000	Lpa, дБа
ВКРС №4	1500	75	77	86	78	76	74	66	57	83
ВКРС №4	3000	87	90	93	103	94	92	90	82	101

ВКРС №4,5

Технические характеристики Крышные вентиляторы ВКРС №4,5


Вентилятор	Типоразмер двигателя	Мощность двигателя	Синхронная частота двигателя	Минимальная производительность, м³/ч	Максимальная производительность, м³/ч	Максимальное статическое давление, Па при 20⁰С	Масса, кг.
ВКРС №4,5 РВ6к 0,55/1500	71A4	0,55	1500	2815	6190	460	76
ВКРС №4,5 РВ6 0,75/1500	71B4	0,75		2805	7100	455	78
ВКРС №4,5 РВ9 1,1/1500	80A4	1,1		3000	7860	505	82
ВКРС №4,5 РВ6 5,5/3000	100L2	5,5	3000	5870	12910	1997	99
ВКРС №4,5 РВ9 7,5/3000	112M2	7,5	3000	6530	16392	2195	119

*При изменении типа двигателя масса может меняться

Аэродинамические характеристики крышного вентилятора ВКРС №4,5

Габаритные и присоединительные размеры крышного вентилятора ВКРС №4,5

Крышный вентилятор ВКРС №4,5

Акустические характеристики крышного вентилятора ВКРС №4,5


Типоразмер	Частота вращения, об/мин	Значение Lpi(дБ) в октавных полосах f, Гц
Типоразмер	Частота вращения, об/мин	63	125	250	500	1000	2000	4000	8000	Lpa, дБа
ВКРС №4,5	1500	75	79	82	80	78	74	68	64	83
ВКРС №4,5	3000	98	90	91	98	94	91	88	82	79

ВКРС №5,0

Технические характеристики Крышные вентиляторы ВКРС №5,0


Вентилятор	Типоразмер двигателя	Мощность двигателя	Синхронная частота двигателя	Минимальная производительность, м³/ч	Максимальная производительность, м³/ч	Максимальное статическое давление, Па при 20⁰С	Масса, кг.
ВКРС №5 РВ6к 0,25/1000	63B6	0,25	1000	2445	5374	227	83
ВКРС №5 РВ6 0,37/1000	71A6	0,37		2435	6170	225	86
ВКРС №5 РВ9 0,55/1000	71B6	0,55		2610	6825	250	87
ВКРС №5 РВ6к 1,1/1500	80A4	1,1	1500	3915	8615	585	91
ВКРС №5 РВ6 1,5/1500	80B4	1,5		3900	9880	580	93
ВКРС №5 РВ9 2,2/1500	90L4	2,2		4175	10935	640	96

*При изменении типа двигателя масса может меняться

Аэродинамические характеристики крышного вентилятора ВКРС №5

Габаритные и присоединительные размеры крышного вентилятора ВКРС №5

Крышный вентилятор ВКРС №5

Акустические характеристики крышного вентилятора ВКРС №5


Типоразмер	Частота вращения, об/мин	Значение Lpi(дБ) в октавных полосах f, Гц
Типоразмер	Частота вращения, об/мин	63	125	250	500	1000	2000	4000	8000	Lpa, дБа
ВКРС №5	1000	70	73	81	74	82	70	62	53	78
ВКРС №5	1500	81	85	92	85	83	82	73	64	89

ВКРС №5,6

Технические характеристики Крышные вентиляторы ВКРС №5,6


Вентилятор	Типоразмер двигателя	Мощность двигателя	Синхронная частота двигателя	Минимальная производительность, м³/ч	Максимальная производительность, м³/ч	Максимальное статическое давление, Па при 20⁰С	Масса, кг.
ВКРС №5,6 РВ6к 0,55/1000	71B6	0,55	1000	3550	7810	305	90
ВКРС №5,6 РВ6 0,75/1000	80A6	0,75		3540	8960	305	94
ВКРС №5,6 РВ9 1,1/1000	80B6	1,1		3786	9915	335	96
ВКРС №5,6 РВ6 2,2/1500	90L4	2,2	1500	5480	13885	726	99
ВКРС №5,6 РВ9 3/1500	100S4	3	1500	5865	15360	803	101

*При изменении типа двигателя масса может меняться

Аэродинамические характеристики крышного вентилятора ВКРС №5,6

Габаритные и присоединительные размеры крышного вентилятора ВКРС №5,6

Крышный вентилятор ВКРС №5,6

Акустические характеристики крышного вентилятора ВКРС №5,6


Типоразмер	Частота вращения, об/мин	Значение Lpi(дБ) в октавных полосах f, Гц
Типоразмер	Частота вращения, об/мин	63	125	250	500	1000	2000	4000	8000	Lpa, дБа
ВКРС №5,6	1000	72	73	80	77	73	71	65	61	80
ВКРС №5,6	1500	83	82	89	87	82	81	74	71	88

ВКРС №6,3

Технические характеристики Крышные вентиляторы ВКРС №6,3


Вентилятор	Типоразмер двигателя	Мощность двигателя	Синхронная частота двигателя	Минимальная производительность, м³/ч	Максимальная производительность, м³/ч	Максимальное статическое давление, Па при 20⁰С	Масса, кг.
ВКРС №6,3 РВ6 1,1/1000	80B6	1,1	1000	5108	12941	394	186
ВКРС №6,3 РВ9 1,5/1000	90L6	1,5	1000	5449	14270	433	190
ВКРС №6,3 РВ6 4/1500	100L4	4	1500	7968	20200	959	200
ВКРС №6,3 РВ9 5,5/1500	112M4	5,5	1500	8529	23200	1060	208

*При изменении типа двигателя масса может меняться

Аэродинамические характеристики крышного вентилятора ВКРС №6,3

Габаритные и присоединительные размеры крышного вентилятора ВКРС №6,3

Крышный вентилятор ВКРС №6,3

Акустические характеристики крышного вентилятора ВКРС №6,3


Типоразмер	Частота вращения, об/мин	Значение Lpi(дБ) в октавных полосах f, Гц
Типоразмер	Частота вращения, об/мин	63	125	250	500	1000	2000	4000	8000	Lpa, дБа
ВКРС №6,3	1000	78	81	89	82	80	73	70	61	86
ВКРС №6,3	1500	89	92	100	93	91	89	81	72	98

ВКРС №7,1

Технические характеристики Крышные вентиляторы ВКРС №7,1


Вентилятор	Типоразмер двигателя	Мощность двигателя	Синхронная частота двигателя	Минимальная производительность, м³/ч	Максимальная производительность, м³/ч	Максимальное статическое давление, Па при 20⁰С	Масса, кг.
ВКРС №7,1 РВ6 1,1/750	90LA8	1,1	750	5405	14200	273	222
ВКРС №7,1 РВ9 1,1/750	90LB8	1,1	750	5765	15100	300	225
ВКРС №7,1 РВ6 2,2/1000	100L6	2,2	1000	7431	18826	517	232
ВКРС №7,1 РВ9 3/1000	112MA6	3	1000	8139	21313	599	239
ВКРС №7,1 РВ6 7,5/1500	132S4	7,5	1500	11525	29196	1243	259
ВКРС №7,1 РВ9 11/1500	132M4	11	1500	12378	32414	1384	271

*При изменении типа двигателя масса может меняться

Аэродинамические характеристики крышного вентилятора ВКРС №7,1

Габаритные и присоединительные размеры крышного вентилятора ВКРС №7,1

Крышный вентилятор ВКРС №7,1

Акустические характеристики крышного вентилятора ВКРС №7,1


Типоразмер	Частота вращения, об/мин	Значение Lpi(дБ) в октавных полосах f, Гц
Типоразмер	Частота вращения, об/мин	63	125	250	500	1000	2000	4000	8000	Lpa, дБа
ВКРС №7,1	750	80	71	74	81	78	74	72	66	62
	1000	86	80	81	88	84	81	78	72	68
	1500	96	89	90	97	95	90	88	82	79

ВКРС №8,0

Технические характеристики Крышные вентиляторы ВКРС №8,0


Вентилятор	Типоразмер двигателя	Мощность двигателя	Синхронная частота двигателя	Минимальная производительность, м³/ч	Максимальная производительность, м³/ч	Максимальное статическое давление, Па при 20⁰С	Масса, кг.
ВКРС №8 РВ6 1,5/750	100L8	1,5	750	7845	19874	357	278
ВКРС №8 РВ9 2,2/750	112MA8	2,2	750	8611	22549	416	287
ВКРС №8 РВ6 4/1000	112MB6	4	1000	10915	27651	692	293
ВКРС №8 РВ9 5,5/1000	132S6	5,5	1000	11643	30489	760	306
ВКРС №8 РВ6к 11/1500	132M4	11	1500	16600	36520	1600	320
ВКРС №8 РВ6 15/1500	160S4	15		16600	42053	1600	381
ВКРС №8 РВ9 18,5/1500	160M4	18,5		17707	46369	1758	394

*При изменении типа двигателя масса может меняться

Аэродинамические характеристики крышного вентилятора ВКРС №8

Габаритные и присоединительные размеры крышного вентилятора ВКРС №8

Крышный вентилятор ВКРС №8

Акустические характеристики крышного вентилятора ВКРС №8


Типоразмер	Частота вращения, об/мин	Значение Lpi(дБ) в октавных полосах f, Гц
Типоразмер	Частота вращения, об/мин	63	125	250	500	1000	2000	4000	8000	Lpa, дБа
ВКРС №8	750	83	77	78	85	81	78	75	69	65
	1000	88	92	99	92	90	88	80	71	96
	1500	80	75	75	79	86	87	82	76	91

ВКРС №9,0

Технические характеристики Крышные вентиляторы ВКРС №9,0


Вентилятор	Типоразмер двигателя	Мощность двигателя	Синхронная частота двигателя	Минимальная производительность, м³/ч	Максимальная производительность, м³/ч	Максимальное статическое давление, Па при 20⁰С	Масса, кг.
ВКРС №9 РВ6к 2,2/750	112MA8	2,2	750	11494	25287	479	323
ВКРС №9 РВ6 3/750	112MB8	3		11494	29118	479	329
ВКРС №9 РВ9 4/750	132S8	4		12433	32559	541	342
ВКРС №9 РВ6 7,5/1000	132M6	7,5	1000	15703	39781	894	355
ВКРС №9 РВ9 11/1000	160S6	11	1000	16750	43864	982	412
ВКРС №9 РВ6к 22/1500	180S4	22	1500	23797	52354	2053	460
ВКРС №9 РВ6 30/1500	180M4	30		23797	60286	2053	480
ВКРС №9 РВ6 37/1500	200M4	37		25384	66474	2255	535

*При изменении типа двигателя масса может меняться

Аэродинамические характеристики крышного вентилятора ВКРС №9

Габаритные и присоединительные размеры крышного вентилятора ВКРС №9

Крышный вентилятор ВКРС №9

Акустические характеристики крышного вентилятора ВКРС №9


Типоразмер	Частота вращения, об/мин	Значение Lpi(дБ) в октавных полосах f, Гц
Типоразмер	Частота вращения, об/мин	63	125	250	500	1000	2000	4000	8000	Lpa, дБа
ВКРФ №9	750	68	86	87	88	93	93	90	82	98
	1000	94	87	88	95	92	88	86	80	77
	1500	104	96	97	104	101	97	95	89	85

ВКРС №10,0

Технические характеристики Крышные вентиляторы ВКРС №10,0


Вентилятор	Типоразмер двигателя	Мощность двигателя	Синхронная частота двигателя	Минимальная производительность, м³/ч	Максимальная производительность, м³/ч	Максимальное статическое давление, Па при 20⁰С	Масса, кг.
ВКРС №10 РВ6к 4/750	132S8	4	750	15989	33043	608	417
ВКРС №10 РВ6 5,5/750	132M8	5,5		15989	39439	608	427
ВКРС №10 РВ9 7,5/750	160S8	7,5		21318	44236	612	485
ВКРС №10 РВ6к 11/1000	160S6	11	1000	21540	44517	1103	487
ВКРС №10 РВ6 15/1000	160M6	15		21540	53133	1103	515
ВКРС №10 РВ9 18,5/1000	180M6	18,5		28721	59595	1111	545

*При изменении типа двигателя масса может меняться

Аэродинамические характеристики крышного вентилятора ВКРС №10

Габаритные и присоединительные размеры крышного вентилятора ВКРС №10

Крышный вентилятор ВКРС №10

Акустические характеристики крышного вентилятора ВКРС №10


Типоразмер	Частота вращения, об/мин	Значение Lpi(дБ) в октавных полосах f, Гц
Типоразмер	Частота вращения, об/мин	63	125	250	500	1000	2000	4000	8000	Lpa, дБа
ВКРС №10	750	91	94	90	88	85	80	73	64	90
ВКРС №10	1000	92	95	100	96	95	91	86	79	100

ВКРС №11,2

Технические характеристики Крышные вентиляторы ВКРС №11,2


Вентилятор	Типоразмер двигателя	Мощность двигателя	Синхронная частота двигателя	Минимальная производительность, м³/ч	Максимальная производительность, м³/ч	Максимальное статическое давление, Па при 20⁰С	Масса, кг.
ВКРС №11,2 РВ6 11/750	160M8	11	750	22463	55409	763	590
ВКРС №11,2 РВ9 11/750	160M8	11	750	29951	62148	768	590
ВКРС №11,2 РВ6к 18,5/1000	180M6	18,5	1000	30263	62543	1384	647
ВКРС №11,2 РВ6 22/1000	200M6	22		30263	74648	1384	690
ВКРС №11,2 РВ9 30/1000	200L6	30		40350	83727	1394	725

*При изменении типа двигателя масса может меняться

Аэродинамические характеристики крышного вентилятора ВКРС №11,2

Габаритные и присоединительные размеры крышного вентилятора ВКРС №11,2

Крышный вентилятор ВКРС №11,2

Акустические характеристики крышного вентилятора ВКРС №11,2


Типоразмер	Частота вращения, об/мин	Значение Lpi(дБ) в октавных полосах f, Гц
Типоразмер	Частота вращения, об/мин	63	125	250	500	1000	2000	4000	8000	Lpa, дБа
ВКРС №11,2	750	94	88	89	96	92	89	86	80	76
ВКРС №11,2	1000	101	93	95	102	99	95	93	87	83

ВКРС №12,5

Технические характеристики Крышные вентиляторы ВКРС №12,5


Вентилятор	Типоразмер двигателя	Мощность двигателя	Синхронная частота двигателя	Минимальная производительность, м³/ч	Максимальная производительность, м³/ч	Максимальное статическое давление, Па при 20⁰С	Масса, кг.
ВКРС №12,5 РВ6к 15/750	180M8	15	750	31662	65434	977	775
ВКРС №12,5 РВ6 18,5/750	200M8	18,5		31662	78099	977	835
ВКРС №12,5 РВ9 22/750	200L8	22		42216	87598	983	855
ВКРС №12,5 РВ6к 37/1000	225M6	37	1000	42505	87843	1760	925
ВКРС №12,5 РВ6 45/1000	250S6	45		42505	104845	1760	1025
ВКРС №12,5 РВ9 55/1000	250M6	55		56673	117597	1772	1045

*При изменении типа двигателя масса может меняться

Аэродинамические характеристики крышного вентилятора ВКРС №12,5

Габаритные и присоединительные размеры крышного вентилятора ВКРС №12,5

Крышный вентилятор ВКРС №12,5

Акустические характеристики крышного вентилятора ВКРС №12,5


Типоразмер	Частота вращения, об/мин	Значение Lpi(дБ) в октавных полосах f, Гц
Типоразмер	Частота вращения, об/мин	63	125	250	500	1000	2000	4000	8000	Lpa, дБа
ВКРС №12,5	750	98	101	97	95	92	87	80	71	97
ВКРС №12,5	1000	104	98	99	106	102	99	96	90	86

Описание

Крышные вентиляторы низкого давления ВКРС

Вентиляторы крышные ВКРС используются для принудительного воздухообмена в помещениях и зданиях, где полноценную вентиляционную систему технически нецелесообразно или экономически не выгодно устанавливать. Крышные вентиляторы ВКРС находят широкое применение в организации воздухообмена на птице-, зверо- и животноводческих фермах, в больших теплицах и оранжереях, на производственных площадях, где нет необходимости отводить воздух непосредственно от рабочих мест, и др. Для перемещения воздуха и других газопаровоздушных смесей с температурой не выше 80 °С, агрессивность которых по отношению к углеродистым сталям обыкновенного качества не выше агрессивности воздуха и с содержанием твердых примесей не более 100 мг/м, не содержащих липких веществ и волокнистых материалов.

Радиальные крышные вентиляторы ВКРС низкого давления одностороннего всасывания стационарно устанавливаются на плоские и скатные крыши с любым типом кровельного покрытия. Эксплуатируются без воздуховодной магистрали, просто отбирая воздух с подкровельного пространства. Выброс отработанного воздуха вентилятор крышной ВКРС производит в сторону в надкровельное пространство.

Конструктивные особенности вентилятора ВКРС

Вентиляторы крышные ВКРС выпускаются в полностью смонтированном и готовом к установке на постоянном месте эксплуатации виде. К основным узлам и деталям можно отнести цилиндрический корпус, набранный из вертикальных спрямляющих ребер, радиальное колесо, асинхронный привод и защитный конусный колпак.

Корпусная деталь крепится к кровельному скату посредством анкеров, тип которых зависит от вида и конструкции кровли.

Рабочее колесо с шестью или девятью лопатками (в зависимости от типоразмера) соединяется с ротором привода напрямую.

Двигатель имеет вертикальную компоновку, контакты питания вынесены в клеммную коробку на корпусе вентилятора крышного ВКРС.

Для защиты двигателя от атмосферных осадков и прямых солнечных лучей конструкцией агрегата предусмотрен конический кожух из тонколистового металла.

Для придания эстетического вида и антикоррозионной защиты наружные поверхности покрыты износостойким ЛКМ.

В допкомплектацию вентиляторов крышных ВКРС по усмотрению заказчика могут входить поддон для утилизации скопившегося конденсата, стакан и обратный клапан.
