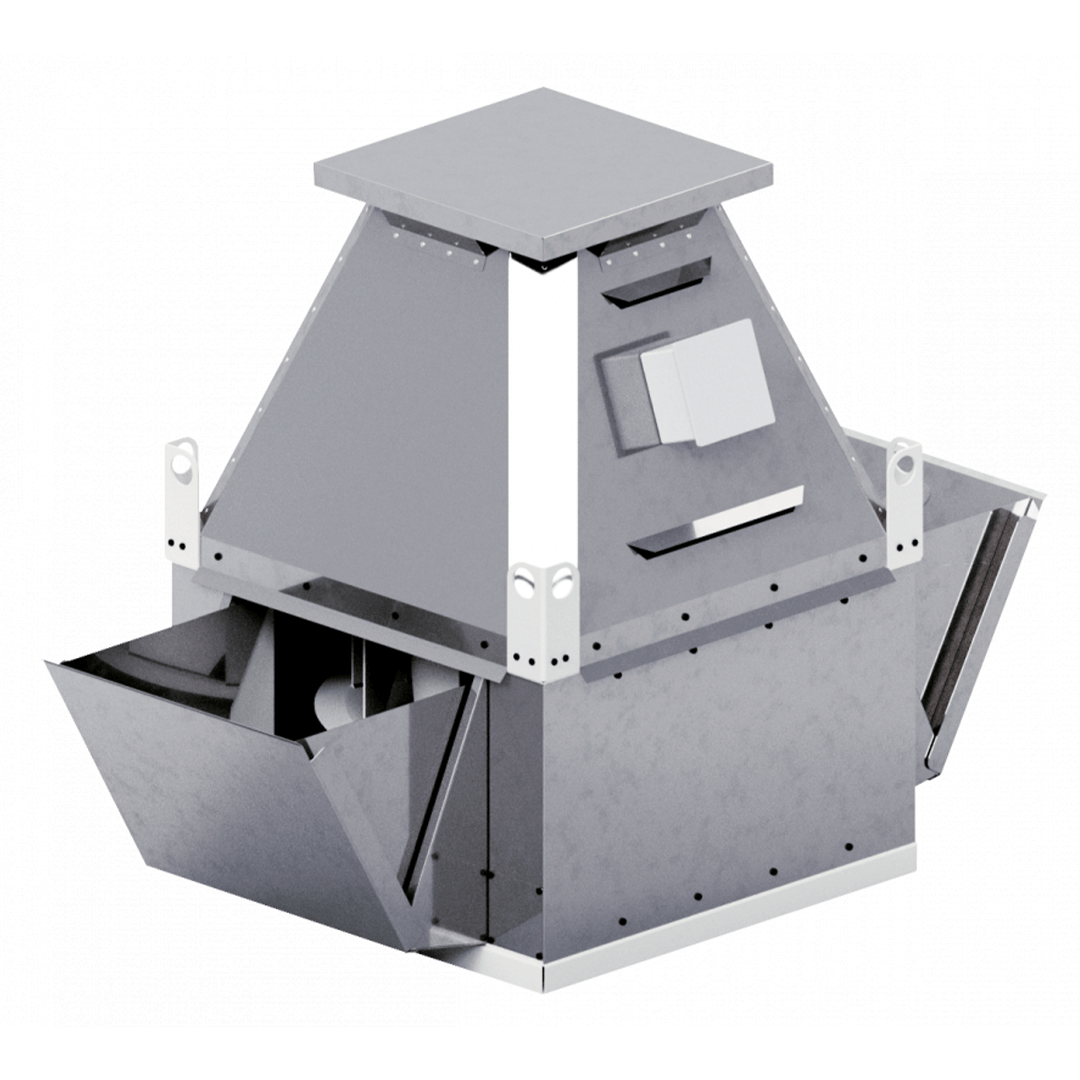

Крышные вентиляторы ВКРФ

Общие сведения

ТУ 28.25.20-010-55528260-2021- для общеобменного исполнения.
ТУ 28.25.20-004-55528260-2021-для взрывозащищенного исполнения.

• Низкого давления
• Одностороннего всасывания
• Назад загнутые лопатки
• Выброс потока воздуха вверх («факельный выброс»)
• Карманы вентилятора предотвращают утечку воздуха в выключенном состоянии
• Вентиляторы ВКРФ могут комплектоваться стаканами, клапанами к стаканам и поддонами

Категория: Крышные
ПОЛУЧИТЬ КОНСУЛЬТАЦИЮ

Типоразмеры

Технические характеристики Крышные вентиляторы ВКРФ №3,55


  Вентилятор Типоразмер двигателя Мощность двигателя Синхронная частота двигателя Минимальная производительность, м³/ч Максимальная производительность, м³/ч Максимальное статическое давление, Па при 20⁰С Масса, кг.
ВКРФ №3,55 РВ6к 56B4 0,18 1500 1375 3020 281 48
ВКРФ №3,55 РВ6 56B4 0,18 1370 3461 280 51
ВКРФ №3,55 РВ9 63A4 0,25 1465 3835 309 52
ВКРФ №3,55 РВ6к 80А2 1,5 3000 2835 6230 1200 61
ВКРФ №3,55 РВ6 80А2 1,5 2821 7150 1195 62
ВКРФ №3,55 РВ9 80B2 2,2 3035 7936 1330 65


Аэродинамические характеристики крышного вентилятора ВКРФ №3,55

Крышный вентилятор ВКРФ №3,15

Габаритные и присоединительные размеры крышного вентилятора ВКРФ №3,55

Крышный вентилятор ВКРФ №3,15

Для улучшения качества выпускаемой продукции конструкторский отдел оставляет за собой право вносить изменения размеров и комплектации без уведомления

Акустические характеристики крышного вентилятора ВКРФ №3,55


Типоразмер Частота вращения, об/мин Значение Lpi(дБ) в октавных полосах f, Гц
63 125 250 500 1000 2000 4000 8000 Lpa, дБа
ВКРФ №3,55 1500 66 68 76 69 67 65 57 48 74
3000 78 81 84 92 85 83 81 73 92

Технические характеристики Крышные вентиляторы ВКРФ №4,0


  Вентилятор Типоразмер двигателя Мощность двигателя Синхронная частота двигателя Минимальная производительность, м³/ч Максимальная производительность, м³/ч Максимальное статическое давление, Па при 20⁰С Масса, кг.
ВКРФ №4 РВ6к 63A4 0,25 1500 1975 4350 363 57
ВКРФ №4 РВ6 63B4 0,37 1970 4990 360 58
ВКРФ №4 РВ9 71A4 0,55 2110 5520 398 59
ВКРФ №4 РВ6 90L2 3 3000 4050 10265 1525 67
ВКРФ №4 РВ9 100S2 4 4370 11435 1710 72


Аэродинамические характеристики крышного вентилятора ВКРФ №4

Крышный вентилятор ВКРФ №4

Габаритные и присоединительные размеры крышного вентилятора ВКРФ №4

Крышный вентилятор ВКРФ №4

Для улучшения качества выпускаемой продукции конструкторский отдел оставляет за собой право вносить изменения размеров и комплектации без уведомления

Акустические характеристики крышного вентилятора ВКРФ №4


Типоразмер Частота вращения, об/мин Значение Lpi(дБ) в октавных полосах f, Гц
63 125 250 500 1000 2000 4000 8000 Lpa, дБа
ВКРФ №4 1500 75 77 86 78 76 74 66 57 83
3000 87 90 93 103 94 92 90 82 101

Технические характеристики Крышные вентиляторы ВКРФ №4,5


  Вентилятор Типоразмер двигателя Мощность двигателя Синхронная частота двигателя Минимальная производительность, м³/ч Максимальная производительность, м³/ч Максимальное статическое давление, Па при 20⁰С Масса, кг.
ВКРФ №4,5 РВ6к 71A4 0,55 1500 2815 6190 460 76
ВКРФ №4,5 РВ6 71B4 0,75 2805 7100 455 78
ВКРФ №4,5 РВ9 80A4 1,1 3000 7860 505 82
ВКРФ №4,5 РВ6к 100L2 5,5 3000 5870 12910 1997 99
ВКРФ №4,5 РВ9 112M2 7,5 6530 16392 2195 119


Аэродинамические характеристики крышного вентилятора ВКРФ №4,5

Крышный вентилятор ВКРФ №4,5

Габаритные и присоединительные размеры крышного вентилятора ВКРФ №4,5

Крышный вентилятор ВКРФ №4,5

Для улучшения качества выпускаемой продукции конструкторский отдел оставляет за собой право вносить изменения размеров и комплектации без уведомления

Акустические характеристики крышного вентилятора ВКРФ №4,5


Типоразмер Частота вращения, об/мин Значение Lpi(дБ) в октавных полосах f, Гц
63 125 250 500 1000 2000 4000 8000 Lpa, дБа
ВКРФ №4,5 1500 75 79 82 80 78 74 68 64 83
3000 98 90 91 98 94 91 88 82 79


Технические характеристики Крышные вентиляторы ВКРФ №5,0


  Вентилятор Типоразмер двигателя Мощность двигателя Синхронная частота двигателя Минимальная производительность, м³/ч Максимальная производительность, м³/ч Максимальное статическое давление, Па при 20⁰С Масса, кг.
ВКРФ №5 РВ6к 63B6 0,25 1000 2445 5374 227 83
ВКРФ №5 РВ6 71A6 0,37 2435 6170 225 86
ВКРФ №5 РВ9 71B6 0,55 2610 6825 250 87
ВКРФ №5 РВ6к 80A4 1,1 1500 3915 8615 585 91
ВКРФ №5 РВ6 80B4 1,5 3900 9880 580 93
ВКРФ №5 РВ9 90L4 2,2 4175 10935 640 96


Аэродинамические характеристики крышного вентилятора ВКРФ №5

Крышный вентилятор ВКРФ №5

Габаритные и присоединительные размеры крышного вентилятора ВКРФ №5

Крышный вентилятор ВКРФ №5

Для улучшения качества выпускаемой продукции конструкторский отдел оставляет за собой право вносить изменения размеров и комплектации без уведомления

Акустические характеристики крышного вентилятора ВКРФ №5


Типоразмер Частота вращения, об/мин Значение Lpi(дБ) в октавных полосах f, Гц
63 125 250 500 1000 2000 4000 8000 Lpa, дБа
ВКРФ №5 1000 70 73 81 74 82 70 62 53 78
1500 81 85 92 85 83 82 73 64 89

Технические характеристики Крышные вентиляторы ВКРФ №5,6


  Вентилятор Типоразмер двигателя Мощность двигателя Синхронная частота двигателя Минимальная производительность, м³/ч Максимальная производительность, м³/ч Максимальное статическое давление, Па при 20⁰С Масса, кг.
ВКРФ №5,6 РВ6к 71B6 0,55 1000 3550 7810 305 90
ВКРФ №5,6 РВ6 80A6 0,75 3540 8960 305 94
ВКРФ №5,6 РВ9 80B6 1,1 3786 9915 335 96
ВКРФ №5,6 РВ6 90L4 2,2 1500 5480 13885 726 99
ВКРФ №5,6 РВ9 100S4 3 5865 15360 803 101


Аэродинамические характеристики крышного вентилятора ВКРФ №5,6

Крышный вентилятор ВКРФ №5,6

Габаритные и присоединительные размеры крышного вентилятора ВКРФ №5,6

Крышный вентилятор ВКРФ №5,6

Для улучшения качества выпускаемой продукции конструкторский отдел оставляет за собой право вносить изменения размеров и комплектации без уведомления

Акустические характеристики крышного вентилятора ВКРФ №5,6


Типоразмер Частота вращения, об/мин Значение Lpi(дБ) в октавных полосах f, Гц
63 125 250 500 1000 2000 4000 8000 Lpa, дБа
ВКРФ №5,6 1000 72 73 80 77 73 71 65 61 80
1500 83 82 89 87 82 81 74 71 88

Технические характеристики Крышные вентиляторы ВКРФ №6,3


Вентилятор Типоразмер двигателя Мощность двигателя, кВт Синхронная частота, оборотов об/мин. Минимальная производительность, м³/ч Максимальная производительность, м³/ч Максимальное статическое давление, Па при 20°C Масса, кг
ВКРФ №6,3 РВ6 80B6 1,1 1000 5108 12941 394 186
ВКРФ №6,3 РВ9 90L6 1,5 1000 5449 14270 433 190
ВКРФ №6,3 РВ6 100L4 4 1500 7968 20200 959 200
ВКРФ №6,3 РВ9 112M4 5,5 1500 8529 22200 1060 208


Аэродинамические характеристики крышного вентилятора ВКРФ №6,3

Крышный вентилятор ВКРФ №6,3

Габаритные и присоединительные размеры крышного вентилятора ВКРФ №6,3

Крышный вентилятор ВКРФ №6,3

Для улучшения качества выпускаемой продукции конструкторский отдел оставляет за собой право вносить изменения размеров и комплектации без уведомления

Акустические характеристики крышного вентилятора ВКРФ №6,3


Типоразмер Частота вращения, об/мин Значение Lpi(дБ) в октавных полосах f, Гц
63 125 250 500 1000 2000 4000 8000 Lpa, дБа
ВКРФ №6,3 1000 78 81 89 82 80 73 70 61 86
1500 89 92 100 93 91 89 81 72 98

Технические характеристики Крышные вентиляторы ВКРФ №7,1


Вентилятор Типоразмер двигателя Мощность двигателя Синхронная частота двигателя Минимальная производительность, м³/ч Максимальная производительность, м³/ч Максимальное статическое давление, Па при 20°C Масса, кг
ВКРФ №7,1 РВ6 90LB8 1,1 750 5405 13800 273 222
ВКРФ №7,1 РВ9 90LB8 1,1 750 5765 15100 300 225
ВКРФ №7,1 РВ6 100L6 2,2 1000 7431 18826 517 232
ВКРФ №7,1 РВ9 112MA6 3 1000 8139 21313 599 239
ВКРФ №7,1 РВ6 132S4 7,5 1500 11525 29196 1243 259
ВКРФ №7,1 РВ9 132M4 11 1500 12378 32414 1384 271


Аэродинамические характеристики крышного вентилятора ВКРФ №7,1

Крышный вентилятор ВКРФ №7,1

Габаритные и присоединительные размеры крышного вентилятора ВКРФ №7,1

Крышный вентилятор ВКРФ №7,1

Для улучшения качества выпускаемой продукции конструкторский отдел оставляет за собой право вносить изменения размеров и комплектации без уведомления

Акустические характеристики крышного вентилятора ВКРФ №7,1


Типоразмер Частота вращения, об/мин Значение Lpi(дБ) в октавных полосах f, Гц
63 125 250 500 1000 2000 4000 8000 Lpa, дБа
ВКРФ №7,1 750 80 71 74 81 78 74 72 66 62
1000 86 80 81 88 84 81 78 72 68
1500 96 89 90 97 95 90 88 82 79

Технические характеристики Крышные вентиляторы ВКРФ №8,0


Вентилятор Типоразмер двигателя Мощность двигателя Синхронная частота двигателя Минимальная производительность, м³/ч Максимальная производительность, м³/ч Максимальное статическое давление, Па при 20°C Масса, кг
ВКРФ №8 РВ6 100L8 1,5 750 7845 19874 357 278
ВКРФ №8 РВ9 112MA8 2,2 750 8611 22549 416 287
ВКРФ №8 РВ6 112MB6 4 1000 10915 27651 692 293
ВКРФ №8 РВ9 132S6 5,5 1000 11643 30489 760 306
ВКРФ №8 РВ6к 132M4 11 1500 16600 36520 1600 320
ВКРФ №8 РВ6 160S4 15 1500 16600 42053 1600 381
ВКРФ №8 РВ9 160M4 18,5 1500 17707 46369 1758 394


Аэродинамические характеристики крышного вентилятора ВКРФ №8

Крышный вентилятор ВКРФ №8

Габаритные и присоединительные размеры крышного вентилятора ВКРФ №8

Крышный вентилятор ВКРФ №8

Для улучшения качества выпускаемой продукции конструкторский отдел оставляет за собой право вносить изменения размеров и комплектации без уведомления

Акустические характеристики крышного вентилятора ВКРФ №8


Типоразмер Частота вращения, об/мин Значение Lpi(дБ) в октавных полосах f, Гц
63 125 250 500 1000 2000 4000 8000 Lpa, дБа
ВКРФ №8 750 83 77 78 85 81 78 75 69 65
1000 88 92 99 92 90 88 80 71 96
1500 80 75 75 79 86 87 82 76 91

Технические характеристики Крышные вентиляторы ВКРФ №9,0


Вентилятор Типоразмер двигателя Мощность двигателя Синхронная частота двигателя Минимальная производительность, м³/ч Максимальная производительность, м³/ч Максимальное статическое давление, Па при 20°C Масса, кг
ВКРФ №9 РВ6к 112MA8 2,2 750 11494 25287 479 323
ВКРФ №9 РВ6 3/750 112MB8 3 750 11494 29118 479 329
ВКРФ №9 РВ9 132S8 4 750 12433 32559 541 342
ВКРФ №9 РВ6 132M6 7,5 1000 15703 39781 894 355
ВКРФ №9 РВ9 160S6 11 1000 16750 43864 982 412
ВКРФ №9 РВ6к 180S4 22 1500 23797 52354 2053 460
ВКРФ №9 РВ6 180M4 30 1500 23797 60286 2053 480
ВКРФ №9 РВ6 200M4 37 1500 25384 66474 2255 535


Аэродинамические характеристики крышного вентилятора ВКРФ №9

Крышный вентилятор ВКРФ №9

Габаритные и присоединительные размеры крышного вентилятора ВКРФ №9

Крышный вентилятор ВКРФ №9

Для улучшения качества выпускаемой продукции конструкторский отдел оставляет за собой право вносить изменения размеров и комплектации без уведомления

Акустические характеристики крышного вентилятора ВКРФ №9


Типоразмер Частота вращения, об/мин Значение Lpi(дБ) в октавных полосах f, Гц
63 125 250 500 1000 2000 4000 8000 Lpa, дБа
ВКРФ №9 750 68 86 87 88 93 93 90 82 98
1000 94 87 88 95 92 88 86 80 77
1500 104 96 97 104 101 97 95 89 85

Технические характеристики Крышные вентиляторы ВКРФ №10,0


Вентилятор Типоразмер двигателя Мощность двигателя Синхронная частота двигателя Минимальная производительность, м³/ч Максимальная производительность, м³/ч Максимальное статическое давление, Па при 20°C Масса, кг
ВКРФ №10 РВ6к 132S8 4 750 15989 33043 608 417
ВКРФ №10 РВ6 132M8 5,5 750 15989 39439 608 427
ВКРФ №10 РВ9 160S8 7,5 750 21318 44236 612 485
ВКРФ №10 РВ6к 160S6 11 1000 21540 44517 1103 487
ВКРФ №10 РВ6 160M6 15 1000 21540 53133 1103 515
ВКРФ №10 РВ9 180M6 18,5 1000 28721 59595 1111   545


Аэродинамические характеристики крышного вентилятора ВКРФ №10

Крышный вентилятор ВКРФ №10

Габаритные и присоединительные размеры крышного вентилятора ВКРФ №10

Крышный вентилятор ВКРФ №10

Для улучшения качества выпускаемой продукции конструкторский отдел оставляет за собой право вносить изменения размеров и комплектации без уведомления

Акустические характеристики крышного вентилятора ВКРФ №10


Типоразмер Частота вращения, об/мин Значение Lpi(дБ) в октавных полосах f, Гц
63 125 250 500 1000 2000 4000 8000 Lpa, дБа
ВКРФ №10 750 91 94 90 88 85 80 73 64 90
1000 92 95 100 96 95 91 86 79 100

Технические характеристики Крышные вентиляторы ВКРФ №11,2


Вентилятор Типоразмер двигателя Мощность двигателя Синхронная частота двигателя Минимальная производительность, м³/ч Максимальная производительность, м³/ч Максимальное статическое давление, Па при 20°C Масса, кг
ВКРФ №11,2 РВ6 160M8 11 750 22463 55409 763 590
ВКРФ №11,2 РВ9 160M8 11 750 29951 62148 768 590
ВКРФ №11,2 РВ6к 180M6 18,5 1000 30263 62543 1384 647
ВКРФ №11,2 РВ6 200M6 22 1000 30263 74648 1384 690
ВКРФ №11,2 РВ9 200L6 30 1000 40350 83727 1394 725


Аэродинамические характеристики крышного вентилятора ВКРФ №11,2

Крышный вентилятор ВКРФ №11,2

Габаритные и присоединительные размеры крышного вентилятора ВКРФ №11,2

Крышный вентилятор ВКРФ №11,2

Для улучшения качества выпускаемой продукции конструкторский отдел оставляет за собой право вносить изменения размеров и комплектации без уведомления

Акустические характеристики крышного вентилятора ВКРФ №11,2


Типоразмер Частота вращения, об/мин Значение Lpi(дБ) в октавных полосах f, Гц
63 125 250 500 1000 2000 4000 8000 Lpa, дБа
ВКРФ №11,2 750 94 88 89 96 92 89 86 80 76
1000 101 93 95 102 99 95 93 87 83

Технические характеристики Крышные вентиляторы ВКРФ №12,5


Вентилятор Типоразмер двигателя Мощность двигателя Синхронная частота двигателя Минимальная производительность, м³/ч Максимальная производительность, м³/ч Максимальное статическое давление, Па при 20°C Масса, кг
ВКРФ №12,5 РВ6к 180M8 15 750 31662 65434 977 775
ВКРФ №12,5 РВ6 200M8 18,5 750 31662 78099 977 835
ВКРФ №12,5 РВ9 200L8 22 750 42216 87598 983 855
ВКРФ №12,5 РВ6к 225M6 37 1000 42505 87843 1760 925
ВКРФ №12,5 РВ6 250S6 45 1000 42505 104845 1760 1025
ВКРФ №12,5 РВ9 250M6 55 1000 56673 117597 1772 1045


Аэродинамические характеристики крышного вентилятора ВКРФ №12,5

Крышный вентилятор ВКРФ №12,5

Габаритные и присоединительные размеры крышного вентилятора ВКРФ №12,5

Крышный вентилятор ВКРФ №12,5

Для улучшения качества выпускаемой продукции конструкторский отдел оставляет за собой право вносить изменения размеров и комплектации без уведомления

Акустические характеристики крышного вентилятора ВКРФ №12,5


Типоразмер Частота вращения, об/мин Значение Lpi(дБ) в октавных полосах f, Гц
63 125 250 500 1000 2000 4000 8000 Lpa, дБа
ВКРФ №12,5 750 98 101 97 95 92 87 80 71 97
1000 104 98 99 106 102 99 96 90 86

Описание

Крышные вентиляторы низкого давления ВКРФ

Вентиляторы крышные ВКРФ с факельным выбросом воздуха способны развивать низкое давление при одностороннем всасывании рабочей среды. Вентиляторы данной серии предназначены для монтажа на плоские и покатые крыши с любым типом кровельного материала, но могут также монтироваться на вертикальные стены.

Крышные вентиляторы радиальные ВКРФ эксплуатируются в составе канальных вентиляционных систем и могут использоваться как для простой организации воздухообмена, так и для удаления дыма и летучих продуктов горения в случае задымления помещений или возникновения открытого огня.

Рабочая среда – воздух и газовоздушные среды температурой до +80°С (общепромышленное исполнение) или до +200°С (теплостойкие варианты).

Максимальная запыленность рабочей среды для вентилятора ВКРФ 100 мг/мᵌ

Предельная температура перемещающей среды +80 С°.

Конструктивные особенности вентилятора ВКРФ

Вентиляторы крышные ВКРФ имеют моноблочную конструкцию и выпускаются предприятием-изготовителем в полностью собранном и готовом к монтажу виде.

Крепление агрегата к крыше производится анкерными болтами, тип которых зависит от вида и конструкции кровли.

Внутри коробчатой корпусной детали из конструкционной низкоуглеродистой стали (для общепромышленного исполнения) размещается радиальное рабочее колесо с шестью или девятью лопастями, отогнутыми в обратную вращению сторону.

В качестве привода выступает асинхронный электродвигатель. Втулка рабочего колеса напрессована непосредственно на ротор.

Предотвращение утечек воздуха при выключенном вентиляторе крышном ВКРФ гарантируется конструкцией специальных «карманов» на корпусе агрегата.

По желанию заказчика базовая комплектация может быть дополнена поддоном для сбора конденсата, стаканом и клапаном.

Крышные вентиляторы имеют дополнительную антикоррозионную защиту в виде износостойкого ЛКМ.

Крышные вентиляторы ВКРФ условия эксплуатации



Крышные вентиляторы ВКРФ предназначены для эксплуатации в условиях:

— Умеренного климата (У) от -45 С до +40 С;
— Тропического климата (Т) от -10 С до +45 С;
— Умерено холодного/холодного климата (УХЛ/ХЛ) от -60 С до +40 С.
Категория размещения – 2 и 3.

При обеспечении защиты электродвигателя от атмосферных воздействий (осадков), допускается эксплуатация вентиляторов в условиях умеренного климата и первой (1) категории размещения







Вентиляторы крышные радиальные ВКРФ выпускаются заводом-изготовителем в 12-ти стандартных типоразмерах. Можно заказать и купить вентилятор крышной ВКРФ в общепромышленном исполнении, теплостойком, коррозионностойком или взрывозащищенном (либо в комбинации специсполнений).



Основные варианты изготовления

Индекс Назначение и материалы
Общепромышленное исполнение, материал – углеродистая сталь
Ж2 Общепромышленное теплостойкое исполнение (допустимая температура перемещаемой среды – до +200°С), материал – углеродистая сталь
К1 Коррозионностойкое исполнение, материал – нержавеющая сталь
К1Ж2 Коррозионностойкое теплостойкое исполнение, материал – нержавеющая сталь (допустимая температура – до +200 °C)
В Взрывозащищенное исполнение из разнородных металлов, материал – углеродистая сталь, латунь
ВЖ2 Взрывозащищенное исполнение из разнородных металлов, материал – углеродистая сталь, латунь  (допустимая температура – до +200 °C)
ВК1 Взрывозащищенное коррозионностойкое исполнение из разнородных металлов, материал – нержавеющая сталь, латунь


    Важно заполнить это поле


    Важно заполнить это поле



    Он будет закрыт в 0 секунд
