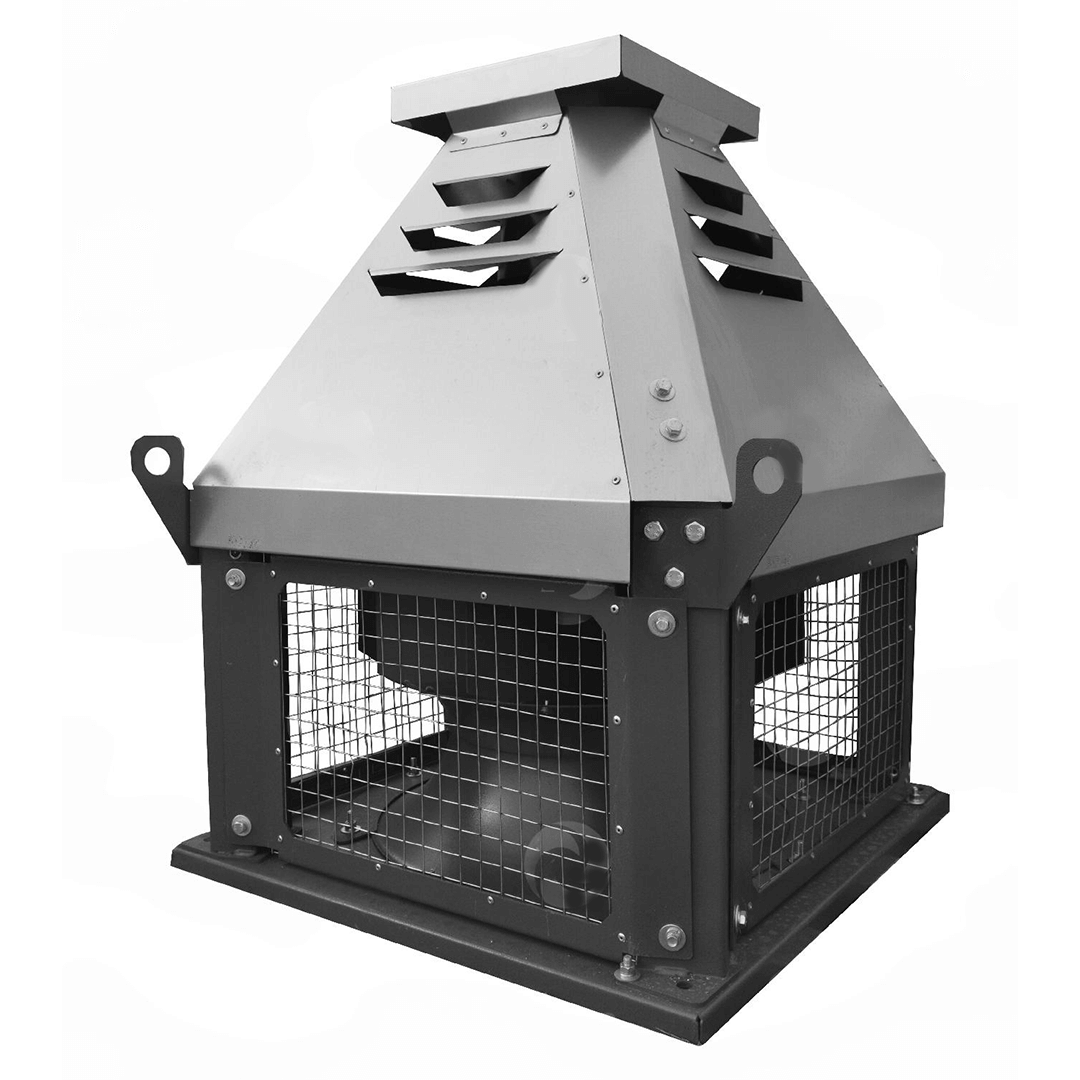

Крышные вентиляторы ВКР

Общие сведения
• ТУ 28.25.20-010-55528260-2021 для общеобменного исполнения
•ТУ 28.25.20-004-55528260-2021 для взрывозащищенного исполнения.
• Низкого давления
• Одностороннего всасывания
• Лопатки рабочего колеса-загнутые назад
• Количество лопаток рабочего колеса – 12
• Вентиляторы могут комплектоваться стаканами, клапанами и поддонами
Категория: Крышные
ПОЛУЧИТЬ КОНСУЛЬТАЦИЮ

Типоразмеры

ВКР №3,15

Технические характеристики Крышные вентиляторы ВКР №3,15



Электродвигатель

Параметры в рабочей зоне


D рабочего колеса Частота вращения, об/мин.

Установленная мощность, кВт

Тип электродвигателя

Производительность, тыс.м³/ч.

Статическое давление, Па

 Масса, кг

1

920

0,25

63В6

0,6-1,2

125-0

     31

1

920

0,37

71А6

0,6-1,2

125-0

     33

1

1420

0,37

63B4

0,77-2,0

275-0

     33

*При изменении типа двигателя масса может меняться

Аэродинамические характеристики крышного вентилятора ВКР №3,15

Аэродинамические характеристики крышного вентилятора ВКР №3,15

Габаритные и присоединительные размеры крышного вентилятора ВКР №3,15

Крышный вентилятор ВКР №3,15

Для улучшения качества выпускаемой продукции конструкторский отдел оставляет за собой право вносить изменения размеров и комплектации без уведомления

Акустические характеристики крышного вентилятора ВКР №3,15

  Значение Lpi в октавных полосах f, Гц
Частота вращения, об/мин 63 125 250 500 1000 2000 4000 8000 Lpa, дБА
1400 56 56 60 62 61 58 53 46 65

Акустические характеристики измерены со стороны нагнетания при номинальном режиме работы вентилятора. На стороне всасывания уровни звуковой мощности на 3 дБ ниже уровня, приведенных в таблице.

На границах рабочего участка аэродинамические уровни звуковой мощности на 3 дБ выше уровня звуковой мощности, соответствующего номинальному режиму работы вентилятора.


ВКР №3,55

Технические характеристики Крышные вентиляторы ВКР №3,55



Электродвигатель

Параметры в рабочей зоне


D рабочего колеса  Частота вращения, об/мин.

Установленная мощность, кВт

Тип электродвигателя

Производительность, м3/с

Статическое давление, Па

 Масса, кг

0,95

1000

0,18

63А6

0,25-0,49

110-0

      38

1

1000

0,18

63А6

0,3-0,6

120-0

      38

1,05

1000

0,18

63А6

0,35-0,68

130-0

      38

1,1

1000

0,18

63А6

0,34-0,8

150-0

      38

0,95

1500

0,25

63А4

0,38-0,78

240-0

      41

1

1500

0,37

63В4

0,45-0,92

270-0

      42

1,05

1500

0,55

71А4

0,53-1,08

310-0

      43

1,1

1500

0,55

71А4

0,52-1,25

330-0

       43

*При изменении типа двигателя масса может меняться

Аэродинамические характеристики ВКР №3,55

Аэродинамические характеристики ВКР №3,55
Аэродинамические характеристики ВКР №3,55

Габаритные и присоединительные размеры крышного вентилятора ВКР №3,55

Крышный вентилятор ВКР №3,55

Для улучшения качества выпускаемой продукции конструкторский отдел оставляет за собой право вносить изменения размеров и комплектации без уведомления

Акустические характеристики ВКР №3,55


Типоразмер Частота, об/мин 63 125 250 500 1000 2000 4000 8000 Lw dBa
ВКР 3,55 1000 61 64 66 64 60 60 54 41 66
1500 70 73 75 73 69 69 63 50 75
ВКР №4,0

Технические характеристики Крышные вентиляторы ВКР №4,0



Электродвигатель

Параметры в рабочей зоне


D рабочего колеса  Частота вращения, об/мин.

Установленная мощность, кВт

Тип электродвигателя

Производительность, м3/с

Статическое давление, Па

 Масса, кг

0,95

890

0,18

63А6

0,36-0,74

125-0

     46

1

890

0,18

63А6

0,42-0,87

140-0

     46

1,05

890

0,18

63А6

0,49-1,0

155-0

     46

1,1

890

0,25

63В6

0,56-1,2

170-0

     46

0,95

1370

0,37

63В4

0,56-1,14

300-0

     46

1

1390

0,55

71А4

0,65-1,35

340-0

     55

1,05

1390

0,75

71В4

0,76-1,57

375-0

     55

1,1

1390

0,75

71В4

0,88-1,8

410-0

     55

*При изменении типа двигателя масса может меняться

Аэродинамические характеристики крышного вентилятора ВКР №4

Аэродинамические характеристики крышного вентилятора ВКР №4
Аэродинамические характеристики крышного вентилятора ВКР №4
Габаритные и присоединительные размеры крышного вентилятора ВКР №4

Крышный вентилятор ВКР №4

Для улучшения качества выпускаемой продукции конструкторский отдел оставляет за собой право вносить изменения размеров и комплектации без уведомления

Акустические характеристики крышного вентилятора ВКР №4

  Значение Lpi в октавных полосах f, Гц
Частота вращения, об/мин 63 125 250 500 1000 2000 4000 8000 Lpa, дБА
1000 68 75 77 80 74 66 58 51 79

Акустические характеристики измерены со стороны нагнетания при номинальном режиме работы вентилятора. На стороне всасывания уровни звуковой мощности на 3 дБ ниже уровня, приведенных в таблице.

На границах рабочего участка аэродинамические уровни звуковой мощности на 3 дБ выше уровня звуковой мощности, соответствующего номинальному режиму работы вентилятора.

ВКР №5,0

Технические характеристики Крышные вентиляторы ВКР №5,0

    Электродвигатель Параметры в рабочей зоне
D рабочего колеса Частота вращения,  об/мин. Установленная мощность, кВт Тип электродвигателя Производительность, м3/с Статическое давление,  Па Масса, кг
0,95 910 0,37 71А6 0,71-1,5 200-0 75
1 900 0,55 71В6 0,85-1,7 225-0 75
1,05 900 0,55 71В6 0,96-2,0 245-0 75
1,1 930 0,75 80А6 1,15-2,5 290-0 80
0,95 1400 1,1 80А4 1,1-2,4 485-0 80
1 1405 1,5 80В4 1,3-2,7 545-0 80
1,05 1420 2,2 90L4 1,5-3,2 610-0 90
1,1 1430 3 100S4 1,8-3,7 680-0 95

*При изменении типа двигателя масса может меняться

Аэродинамические характеристики крышного вентилятора ВКР №5

Аэродинамические характеристики крышного вентилятора ВКР №5
Аэродинамические характеристики крышного вентилятора ВКР №5
Габаритные и присоединительные размеры крышного вентилятора ВКР №5

Крышный вентилятор ВКР №5

Для улучшения качества выпускаемой продукции конструкторский отдел оставляет за собой право вносить изменения размеров и комплектации без уведомления

Акустические характеристики крышного вентилятора ВКР №5

  Значение Lpi в октавных полосах f, Гц
Частота вращения, об/мин 63 125 250 500 1000 2000 4000 8000 Lpa, дБА
1000 78 81 83 81 77 77 71 58 83
1500 80 83 85 83 79 79 73 60 85

Акустические характеристики измерены со стороны нагнетания при номинальном режиме работы вентилятора. На стороне всасывания уровни звуковой мощности на 3 дБ ниже уровня, приведенных в таблице.

На границах рабочего участка аэродинамические уровни звуковой мощности на 3 дБ выше уровня звуковой мощности, соответствующего номинальному режиму работы вентилятора.

ВКР №5,6

Технические характеристики Крышные вентиляторы ВКР №5,6

    Электродвигатель Параметры в рабочей зоне
D рабочего колеса Частота вращения,  об/мин. Установленная мощность, кВт Тип электродвигателя Производительность, м3/с Статическое давление,  Па Масса, кг
0,95 900 0,55 71В6 1,0-2,2 250-0 80
1 930 0,75 80А6 1,2-2,5 300-0 85
1,05 930 1,1 80В6 1,4-2,9 330-0 85
1,1 940 1,5 90L6 1,6-3,4 370-0 95
0,95 1420 2,2 90L4 1,6-3,3 630-0 95
1 1430 3 100S4 1,9-3,8 705-0 100
1,05 1430 4 100L4 2,2-4,4 780-0 110
1,1 1430 5,5 112M4 2,5-5,2 855-0 120

*При изменении типа двигателя масса может меняться

Аэродинамические характеристики крышного вентилятора ВКР №5,6

Аэродинамические характеристики крышного вентилятора ВКР №5,6
Аэродинамические характеристики крышного вентилятора ВКР №5,6

Габаритные и присоединительные размеры крышного вентилятора ВКР №5,6

Крышный вентилятор ВКР №5,6

Для улучшения качества выпускаемой продукции конструкторский отдел оставляет за собой право вносить изменения размеров и комплектации без уведомления

Акустические характеристики крышного вентилятора ВКР №5,6

  Значение Lpi в октавных полосах f, Гц
Частота вращения, об/мин 63 125 250 500 1000 2000 4000 8000 Lpa, дБА
1000 77 81 84 85 81 78 70 60 86
1500 79 83 86 87 83 80 72 62 88

Акустические характеристики измерены со стороны нагнетания при номинальном режиме работы вентилятора. На стороне всасывания уровни звуковой мощности на 3 дБ ниже уровня, приведенных в таблице.

На границах рабочего участка аэродинамические уровни звуковой мощности на 3 дБ выше уровня звуковой мощности, соответствующего номинальному режиму работы вентилятора.

ВКР №6,3

Технические характеристики Крышные вентиляторы ВКР №6,3

    Электродвигатель Параметры в рабочей зоне
D рабочего колеса Частота вращения,  об/мин. Установленная мощность, кВт Тип электродвигателя Производительность, м3/с Статическое давление,  Па Масса, кг
0,95 930 1,1 80В6 1,5-3,0 350-0 110
1 940 1,5 90L6 1,7-3,6 400-0 120
1,05 950 2,2 100L6 2,0-4,3 450-0 135
1,1 950 3 112MА6 2,3-4,8 500-0 145
0,95 1430 4 100L4 2,3-4,5 805-0 135
1 1430 5,5 112M4 2,7-5,5 890-0 145
1,05 1450 7,5 132S4 3,1-6,5 1015-0 165
1,1 1450 11 132M4 3,6-7,5 1110-0 185

*При изменении типа двигателя масса может меняться

Аэродинамические характеристики крышного вентилятора ВКР №6,3

Аэродинамические характеристики крышного вентилятора ВКР №6,3
Аэродинамические характеристики крышного вентилятора ВКР №6,3

Габаритные и присоединительные размеры крышного вентилятора ВКР №6,3

Крышный вентилятор ВКР №6,3

Для улучшения качества выпускаемой продукции конструкторский отдел оставляет за собой право вносить изменения размеров и комплектации без уведомления

Акустические характеристики крышного вентилятора ВКР №6,3

  Значение Lpi в октавных полосах f, Гц
Частота вращения, об/мин 63 125 250 500 1000 2000 4000 8000 Lpa, дБА
1000 75 81 86 89 85 78 69 62 89
1500 77 83 88 91 83 80 71 64 91

Акустические характеристики измерены со стороны нагнетания при номинальном режиме работы вентилятора. На стороне всасывания уровни звуковой мощности на 3 дБ ниже уровня, приведенных в таблице.

На границах рабочего участка аэродинамические уровни звуковой мощности на 3 дБ выше уровня звуковой мощности, соответствующего номинальному режиму работы вентилятора.


ВКР №7,1

Технические характеристики Крышные вентиляторы ВКР №7,1

    Электродвигатель Параметры в рабочей зоне
D рабочего колеса Частота вращения,  об/мин. Установленная мощность, кВт Тип электродвигателя Производительность, м3/с Статическое давление,  Па Масса, кг
0,95 950 2,2 100L6 2,2-4,5 450-0 140
1 950 3 112MA6 2,5-5,2 500-0 160
1,05 950 4 112MB6 2,9-6,0 550-0 160
1,1 960 5,5 132S6 3,4-7,0 620-0 180
0,95 1450 7,5 132S4 3,3-6,8 1055-0 180
1 1450 11 132M4 3,8-8,0 1165-0 195
1,05 1450 15 160S4 4,5-9,2 1290-0 235
1,1 1450 15 160S4 5,1-10,5 1410-0 235

*При изменении типа двигателя масса может меняться

Аэродинамические характеристики крышного вентилятора ВКР №7,1

Аэродинамические характеристики крышного вентилятора ВКР №7,1
Аэродинамические характеристики крышного вентилятора ВКР №7,1

Габаритные и присоединительные размеры крышного вентилятора ВКР №7,1

Крышный вентилятор ВКР №7,1

Для улучшения качества выпускаемой продукции конструкторский отдел оставляет за собой право вносить изменения размеров и комплектации без уведомления

Акустические характеристики крышного вентилятора ВКР №7,1

  Значение Lpi в октавных полосах f, Гц
Частота вращения, об/мин 63 125 250 500 1000 2000 4000 8000 Lpa, дБА
1000 80 86 87 89 86 80 71 63 90
1500 82 88 89 91 88 82 73 65 92

Акустические характеристики измерены со стороны нагнетания при номинальном режиме работы вентилятора. На стороне всасывания уровни звуковой мощности на 3 дБ ниже уровня, приведенных в таблице.

На границах рабочего участка аэродинамические уровни звуковой мощности на 3 дБ выше уровня звуковой мощности, соответствующего номинальному режиму работы вентилятора.


ВКР №8,0

Технические характеристики Крышные вентиляторы ВКР №8,0

    Электродвигатель Параметры в рабочей зоне
D рабочего колеса Частота вращения,  об/мин. Установленная мощность, кВт Тип электродвигателя Производительность, м3/с Статическое давление,  Па Масса, кг
0,95 950 4 112MB6 3,1-6,4 600-0 220
1 960 5,5 132S6 3,6-7,5 690-0 240
1,05 970 7,5 132М6 4,3-8,8 730-0 260
1,1 970 11 160S6 4,9-10,1 800-0 300
0,95 1450 15 160S4 4,7-9,7 1400-0 300
1 1450 18,5 160М4 5,5-11,3 1480-0 325
1,05 1460 22 180S4 6,4-13,2 1655-0 340
1,1 1460 30 180М4 7,4-15,1 1815-0 360

*При изменении типа двигателя масса может меняться

Аэродинамические характеристики крышного вентилятора ВКР №8

Аэродинамические характеристики крышного вентилятора ВКР №8
Аэродинамические характеристики крышного вентилятора ВКР №8

Габаритные и присоединительные размеры крышного вентилятора ВКР №8

Крышный вентилятор ВКР №8

Для улучшения качества выпускаемой продукции конструкторский отдел оставляет за собой право вносить изменения размеров и комплектации без уведомления

Акустические характеристики крышного вентилятора ВКР №8

  Значение Lpi в октавных полосах f, Гц
Частота вращения, об/мин 63 125 250 500 1000 2000 4000 8000 Lpa, дБА
1000 84 91 89 90 87 82 73 64 91
1500 86 93 91 92 89 84 75 66 93

Акустические характеристики измерены со стороны нагнетания при номинальном режиме работы вентилятора. На стороне всасывания уровни звуковой мощности на 3 дБ ниже уровня, приведенных в таблице.

На границах рабочего участка аэродинамические уровни звуковой мощности на 3 дБ выше уровня звуковой мощности, соответствующего номинальному режиму работы вентилятора.

ВКР №9,0

Технические характеристики Крышные вентиляторы ВКР №9,0

    Электродвигатель Параметры в рабочей зоне
D рабочего колеса Частота вращения,  об/мин. Установленная мощность, кВт Тип электродвигателя Производительность, м3/с Статическое давление,  Па Масса, кг
0,95 710 3 112MB8 3,3-6,8 405-0 250
1 710 4 132S8 3,8-7,9 450-0 270
1,05 710 5,5 132М8 4,4-9,2 495-0 290
1,1 720 7,5 160S8 5,1-10,5 560-0 330
0,95 970 7,5 132М6 4,5-9,2 790-0 290
1 970 11 160S6 5,2-10,8 890-0 330
1,05 975 15 160М6 6,1-12,5 935-0 355
1,1 975 15 160М6 7,0-14,4 1025-0 355

*При изменении типа двигателя масса может меняться

Аэродинамические характеристики крышного вентилятора ВКР №9

Аэродинамические характеристики крышного вентилятора ВКР №9
Аэродинамические характеристики крышного вентилятора ВКР №9

Габаритные и присоединительные размеры крышного вентилятора ВКР №9

Крышный вентилятор ВКР №9

Для улучшения качества выпускаемой продукции конструкторский отдел оставляет за собой право вносить изменения размеров и комплектации без уведомления

Акустические характеристики крышного вентилятора ВКР №9

  Значение Lpi в октавных полосах f, Гц
Частота вращения, об/мин 63 125 250 500 1000 2000 4000 8000 Lpa, дБА
750 84 95 95 94 91 86 77 68 96
1000 86 97 97 96 93 88 79 70 98

Акустические характеристики измерены со стороны нагнетания при номинальном режиме работы вентилятора. На стороне всасывания уровни звуковой мощности на 3 дБ ниже уровня, приведенных в таблице.

На границах рабочего участка аэродинамические уровни звуковой мощности на 3 дБ выше уровня звуковой мощности, соответствующего номинальному режиму работы вентилятора.


ВКР №10,0

Технические характеристики Крышные вентиляторы ВКР №10,0

    Электродвигатель Параметры в рабочей зоне
D рабочего колеса Частота вращения,  об/мин. Установленная мощность, кВт Тип электродвигателя Производительность, м3/с Статическое давление,  Па Масса, кг
0,95 710 5,5 132М8 4,5-8,8 500-0 355
1 720 7,5 160S8 5,3-10,5 600-0 395
1,05 720 11 160М8 6,3-12,0 650-0 420
1,1 720 11 160М8 7,1-14,0 690-0 420
0,95 975 15 160М6 6,2-11,2 945-0 420
1 975 18,5 180М6 7,2-12,9 1050-0 455
1,05 975 22 200М6 8,4-16,0 1150-0 530
1,1 980 30 200L6 9,7-19,1 1280-0 570

*При изменении типа двигателя масса может меняться

Аэродинамические характеристики крышного вентилятора ВКР №10

Аэродинамические характеристики крышного вентилятора ВКР №10
Аэродинамические характеристики крышного вентилятора ВКР №10

Габаритные и присоединительные размеры крышного вентилятора ВКР №10

Крышный вентилятор ВКР №10

Для улучшения качества выпускаемой продукции конструкторский отдел оставляет за собой право вносить изменения размеров и комплектации без уведомления

Акустические характеристики крышного вентилятора ВКР №10

  Значение Lpi в октавных полосах f, Гц
Частота вращения, об/мин 63 125 250 500 1000 2000 4000 8000 Lpa, дБА
750 92 99 97 98 95 90 81 72 99

Акустические характеристики измерены со стороны нагнетания при номинальном режиме работы вентилятора. На стороне всасывания уровни звуковой мощности на 3 дБ ниже уровня, приведенных в таблице.

На границах рабочего участка аэродинамические уровни звуковой мощности на 3 дБ выше уровня звуковой мощности, соответствующего номинальному режиму работы вентилятора.


ВКР №11,2

Технические характеристики Крышные вентиляторы ВКР №11,2

    Электродвигатель Параметры в рабочей зоне
D рабочего колеса Частота вращения,  об/мин. Установленная мощность, кВт Тип электродвигателя Производительность, м3/с Статическое давление,  Па Масса, кг
0,95 720 11 160М8 6,4-13,2 645-0 455
1 720 11 160М8 7,5-15,4 715-0 455
1,05 725 15 180М8 8,07-17,7 800-0 490
1,1 730 18,5 200М8 10,1-20,8 890-0 565
0,95 975 22 200М6 8,7-17,9 1185-0 565
1 980 30 200L6 10,2-21,0 1325-0 605
1,05 985 37 225М6 11,9-24,4 1475-0 650

*При изменении типа двигателя масса может меняться

Аэродинамические характеристики крышного вентилятора ВКР №11,2

Аэродинамические характеристики крышного вентилятора ВКР №11,2
Аэродинамические характеристики крышного вентилятора ВКР №11,2

Габаритные и присоединительные размеры крышного вентилятора ВКР №11,2

Крышный вентилятор ВКР №11,2

Для улучшения качества выпускаемой продукции конструкторский отдел оставляет за собой право вносить изменения размеров и комплектации без уведомления

Акустические характеристики крышного вентилятора ВКР №11,2

  Значение Lpi в октавных полосах f, Гц
Частота вращения, об/мин 63 125 250 500 1000 2000 4000 8000 Lpa, дБА
750 92 99 97 96 94 86 78 70 98
1000 94 101 99 98 96 88 80 72 100

Акустические характеристики измерены со стороны нагнетания при номинальном режиме работы вентилятора. На стороне всасывания уровни звуковой мощности на 3 дБ ниже уровня, приведенных в таблице.

На границах рабочего участка аэродинамические уровни звуковой мощности на 3 дБ выше уровня звуковой мощности, соответствующего номинальному режиму работы вентилятора.

ВКР №12,5

Технические характеристики Крышные вентиляторы ВКР №12,5

    Электродвигатель Параметры в рабочей зоне
D рабочего колеса Частота вращения,  об/мин. Установленная мощность, кВт Тип электродвигателя Производительность, м3/с Статическое давление,  Па Масса, кг
0,95 730 18,5 200М8 9,1-18,6 830-0 615
1 730 22 200L8 10,6-22,0 915-0 655
1,05 735 30 225М8 12,3-25,3 1025-0 700

*При изменении типа двигателя масса может меняться

Аэродинамические характеристики крышного вентилятора ВКР №12,5

Аэродинамические характеристики крышного вентилятора ВКР №12,5

Габаритные и присоединительные размеры крышного вентилятора ВКР №12,5

Крышный вентилятор ВКР №12,5

Для улучшения качества выпускаемой продукции конструкторский отдел оставляет за собой право вносить изменения размеров и комплектации без уведомления

Акустические характеристики крышного вентилятора ВКР №12,5

  Значение Lpi в октавных полосах f, Гц
Частота вращения, об/мин 63 125 250 500 1000 2000 4000 8000 Lpa, дБА
500 92 99 97 94 92 82 74 68 96

Акустические характеристики измерены со стороны нагнетания при номинальном режиме работы вентилятора. На стороне всасывания уровни звуковой мощности на 3 дБ ниже уровня, приведенных в таблице.

На границах рабочего участка аэродинамические уровни звуковой мощности на 3 дБ выше уровня звуковой мощности, соответствующего номинальному режиму работы вентилятора.

Описание

Крышные вентиляторы низкого давления ВКР

Вентиляторы активно применяются в вентиляционных системах вытяжного типа общественно- административных, жилых зданий, производственных сооружений, могут применяться для различных санитарно-технических или производственных целей.

Перемещение воздуха и других газопаровоздушных смесей с температурой не выше 80 °С, агрессивность которых по отношению к углеродистым сталям обыкновенного качества не выше агрессивности воздуха и с содержанием твердых примесей не более 100 мг/м3, не содержащих липких веществ и волокнистых материалов.

Крышный вентилятор устанавливается на крыше здания в качестве основного звена вытяжной вентиляционной конструкции.

Такие вентиляторы предназначены для работы без сети воздуховодов.

Конструктивные особенности вентилятора ВКР

Вентилятор крышной радиальный ВКР поставляется заказчику в собранном виде в заводской упаковке и полностью готов к монтажу.

Внутри корпусной детали заключено рабочее колесо с 12-тью загнутыми назад лопастями.

В качестве привода применяется асинхронный электродвигатель вертикальной компоновки. Рабочее колесо насажено непосредственно на ротор без каких-либо промежуточных передач.

Приводная часть имеет защиту от атмосферных осадков и солнечного излучения в виде конического кожуха из тонколистового металла.

В допкомплектацию вентиляторов крышных радиальных ВКР могут быть включены поддон для сбора конденсата, клапан и стакан.

Для дополнительной защиты от коррозии крышные вентиляторы ВКР покрыты износостойким лакокрасочным материалом.

Крышные вентиляторы ВКР условия эксплуатации

Данный тип вентиляторов предназначен для эксплуатации в условиях:

— Умеренного климата (У) от -45 С до +40 С;
— Тропического климата (Т) от -10 С до +45 С;
— Умерено холодного/холодного климата (УХЛ/ХЛ) от -60 С до +40 С;
— Категория размещения – 2 и 3.

При обеспечении защиты электродвигателя от атмосферных воздействий (осадков), допускается эксплуатация вентиляторов в условиях умеренного климата и первой (1) категории размещения

Вентиляторы крышные радиальные ВКР выпускаются предприятием-изготовителем в 11-ти стандартных типоразмерах. Базовое исполнение – общепромышленное (из конструкционной низкоуглеродистой стали). Также можно купить вентилятор крышной ВКР в коррозионностойком или взрывозащищенном исполнении (либо в комбинации специсполнений).

Основные варианты изготовления

Индекс Назначение и материалы
– Общепромышленное исполнение, материал – углеродистая сталь
К1 Коррозионностойкое исполнение, материал – нержавеющая сталь
В Взрывозащищенное исполнение из разнородных металлов, материал – углеродистая сталь, латунь
ВК1 Взрывозащищенное коррозионностойкое исполнение из разнородных металлов, материал – нержавеющая сталь, латунь
ВК3 Взрывозащищенное исполнение, материал – алюминиевые сплавы

Похожие товары


    Важно заполнить это поле


    Важно заполнить это поле



    Он будет закрыт в 0 секунд
