Типоразмеры

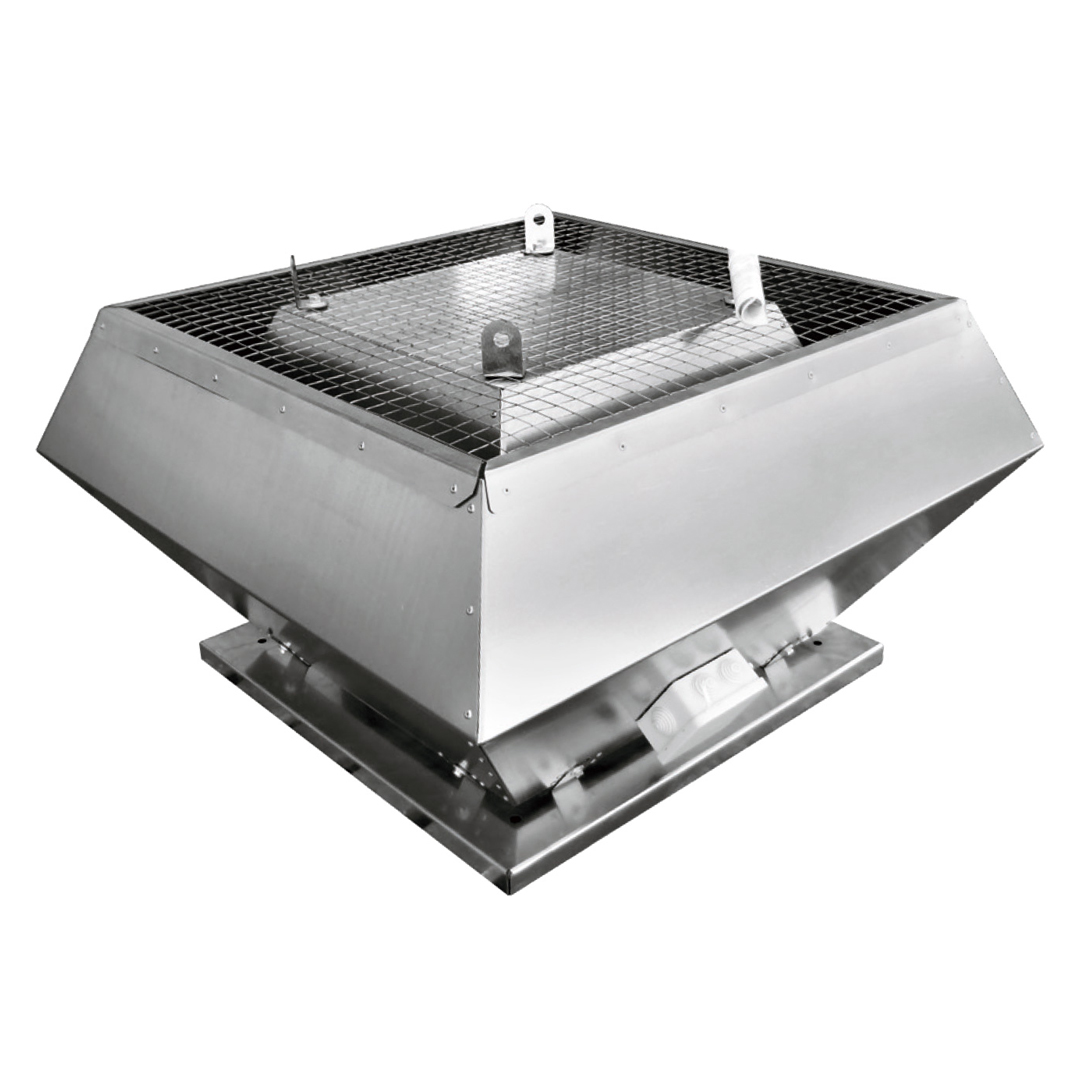

Вентилятор малогабаритный крышный ВМК-225 низкого давления с выбросом потока воздуха вверх. Крышный вентилятор ВМК №225 имеет относительно небольшие размеры и обладает высоким КПД при низком потреблении электроэнергии, предназначен для перемещения воздуха, удельная концентрация пыли в котором не превышает 0,1 г/м.куб., с температурой не выше 60°С. Вентиляторы ВМК-225 устанавливаются на плоские или покатые крыши помещений и зданий различного значения и используются для принудительной приточно-вытяжной вентиляции без сети воздуховодов, допускается подключение непротяженного воздуховодного участка.
Технические характеристики Крышные вентиляторы малогабаритные ВМК №225
| Марка вентилятора | Напряжение, В/ Частота, Гц | Фазность | Потребляемая мощность,Вт | Ток,А | Мах. Расход воздуха, м³/ч | Частота вращения, об/мин. | Мах. Температура перемещаемого воздуха, ºС | Класс защиты двигателя | Емкость конденсатора,мкФ | Масса, кг | Электрическая схема подключения |
| ВМК 225-2Е | 230/50 | 1 | 148 | 0,67 | 1200 | 2640 | 60 | IP 44 | 4 | 13 | А |
Аэродинамические характеристики крышного вентилятора ВМК 225
Габаритные и присоединительные размеры крышного вентилятора ВМК 225
Для улучшения качества выпускаемой продукции конструкторский отдел оставляет за собой право вносить изменения размеров и комплектации без уведомления
* — Размеры могут меняться в зависимости от модификации
Акустические характеристики крышного вентилятора ВМК 225
| Октановые полосы частот, Гц | ||||||||||
| Марка | LpA | Гц | Общ. | 125 | 250 | 500 | 1000 | 2000 | 4000 | 8000 |
| ВМК 225-2Е | LpA, вход | дБ(А) | 74 | 49 | 65 | 71 | 67 | 65 | 62 | 56 |
| LpA, выход дБ(А) | дБ(А) | 76 | 50 | 65 | 71 | 71 | 70 | 63 | 52 | |
Акустические характеристики измерены со стороны нагнетания при номинальном режиме работы вентилятора. На стороне всасывания уровни звуковой мощности на 3 дБ ниже уровня, приведенных в таблице.
На границах рабочего участка аэродинамические уровни звуковой мощности на 3 дБ выше уровня звуковой мощности, соответствующего номинальному режиму работы вентилятора.
Вентилятор малогабаритный крышный ВМК-310 низкого давления с выбросом потока воздуха вверх. Крышный вентилятор ВМК №310 имеет относительно небольшие размеры и обладает высоким КПД при низком потреблении электроэнергии, предназначен для перемещения воздуха, удельная концентрация пыли в котором не превышает 0,1 г/м.куб., с температурой не выше 60°С. Вентиляторы ВМК-310 устанавливаются на плоские или покатые крыши помещений и зданий различного значения и используются для принудительной приточно-вытяжной вентиляции без сети воздуховодов, допускается подключение непротяженного воздуховодного участка.
Технические характеристики Крышные вентиляторы малогабаритные ВМК №310
| Марка вентилятора | Напряжение, В/ Частота, Гц | Фазность | Потребляемая мощность,Вт | Ток,А | Мах. Расход воздуха, м³/ч | Частота вращения, об/мин. | Мах. Температура перемещаемого воздуха, ºС | Класс защиты двигателя | Емкость конденсатора,мкФ | Масса, кг | Электрическая схема подключения |
| ВМК 310-4Е | 230/50 | 1 | 145 | 0,72 | 1990 | 1400 | 60 | IP 54 | 4 | 19 | А |
| ВМК 310-4D | 400/50 | 3 | 128 | 0,37 | 1990 | 1410 | 60 | IP 54 | — | 19 | В |
Аэродинамические характеристики крышного вентилятора ВМК 310
.jpg)
Габаритные и присоединительные размеры крышного вентилятора ВМК 310
Для улучшения качества выпускаемой продукции конструкторский отдел оставляет за собой право вносить изменения размеров и комплектации без уведомления
* — Размеры могут меняться в зависимости от модификации
Акустические характеристики крышного вентилятора ВМК 310
| Октановые полосы частот, Гц | ||||||||||
| Марка | LpA | Гц | Общ. | 125 | 250 | 500 | 1000 | 2000 | 4000 | 8000 |
| ВМК 310-4D | LpA, вход | дБ(А) | 65 | 47 | 51 | 58 | 57 | 61 | 57 | 45 |
| LpA, выход дБ(А) | дБ(А) | 69 | 45 | 57 | 60 | 64 | 63 | 60 | 47 | |
| ВМК 310-4E | LpA, вход | дБ(А) | 64 | 46 | 50 | 57 | 56 | 60 | 56 | 44 |
| LpA, выход дБ(А) | дБ(А) | 68 | 44 | 56 | 59 | 63 | 62 | 59 | 46 | |
Акустические характеристики измерены со стороны нагнетания при номинальном режиме работы вентилятора. На стороне всасывания уровни звуковой мощности на 3 дБ ниже уровня, приведенных в таблице.
На границах рабочего участка аэродинамические уровни звуковой мощности на 3 дБ выше уровня звуковой мощности, соответствующего номинальному режиму работы вентилятора.
Вентилятор малогабаритный крышный ВМК-355 низкого давления с выбросом потока воздуха вверх. Крышный вентилятор ВМК №355 имеет относительно небольшие размеры и обладает высоким КПД при низком потреблении электроэнергии, предназначен для перемещения воздуха, удельная концентрация пыли в котором не превышает 0,1 г/м.куб., с температурой не выше 60°С. Вентиляторы ВМК-355 устанавливаются на плоские или покатые крыши помещений и зданий различного значения и используются для принудительной приточно-вытяжной вентиляции без сети воздуховодов, допускается подключение непротяженного воздуховодного участка.
Технические характеристики Крышные вентиляторы малогабаритные ВМК №355
| Марка вентилятора | Напряжение, В/ Частота, Гц | Фазность | Потребляемая мощность,Вт | Ток,А | Мах. Расход воздуха, м³/ч | Частота вращения, об/мин. | Мах. Температура перемещаемого воздуха, ºС | Класс защиты двигателя | Емкость конденсатора,мкФ | Масса, кг | Электрическая схема подключения |
| ВМК 355-4Е | 230/50 | 1 | 178 | 0,77 | 2280 | 1390 | 60 | IP 54 | 6 | 36 | A |
| ВМК 355-4D | 400/50 | 3 | 170 | 0,45 | 2280 | 1410 | 60 | IP 54 | — | 36 | B |
Аэродинамические характеристики крышного вентилятора ВМК 355
.jpg)
Габаритные и присоединительные размеры крышного вентилятора ВМК 355
Для улучшения качества выпускаемой продукции конструкторский отдел оставляет за собой право вносить изменения размеров и комплектации без уведомления
* — Размеры могут меняться в зависимости от модификации
Акустические характеристики крышного вентилятора ВМК 355
| Октановые полосы частот, Гц | ||||||||||
| Марка | LpA | Гц | Общ. | 125 | 250 | 500 | 1000 | 2000 | 4000 | 8000 |
| ВМК 355-4D | LpA, вход | дБ(А) | 76 | 52 | 64 | 65 | 64 | 73 | 71 | 57 |
| LpA, выход дБ(А) | дБ(А) | 78 | 55 | 61 | 66 | 69 | 75 | 73 | 61 | |
| ВМК 355-4E | LpA, вход | дБ(А) | 74 | 55 | 63 | 64 | 63 | 70 | 69 | 57 |
| LpA, выход дБ(А) | дБ(А) | 77 | 59 | 63 | 68 | 70 | 73 | 71 | 60 | |
Акустические характеристики измерены со стороны нагнетания при номинальном режиме работы вентилятора. На стороне всасывания уровни звуковой мощности на 3 дБ ниже уровня, приведенных в таблице.
На границах рабочего участка аэродинамические уровни звуковой мощности на 3 дБ выше уровня звуковой мощности, соответствующего номинальному режиму работы вентилятора.
Вентилятор малогабаритный крышный ВМК-400 низкого давления с выбросом потока воздуха вверх. Крышный вентилятор ВМК №400 имеет относительно небольшие размеры и обладает высоким КПД при низком потреблении электроэнергии, предназначен для перемещения воздуха, удельная концентрация пыли в котором не превышает 0,1 г/м.куб., с температурой не выше 60°С. Вентиляторы ВМК-400 устанавливаются на плоские или покатые крыши помещений и зданий различного значения и используются для принудительной приточно-вытяжной вентиляции без сети воздуховодов, допускается подключение непротяженного воздуховодного участка.
Технические характеристики Крышные вентиляторы малогабаритные ВМК №400
| Марка вентилятора | Напряжение, В/ Частота, Гц | Фазность | Потребляемая мощность,Вт | Ток,А | Мах. Расход воздуха, м³/ч | Частота вращения, об/мин. | Мах. Температура перемещаемого воздуха, ºС | Класс защиты двигателя | Емкость конденсатора,мкФ | Масса, кг | Электрическая схема подключения |
| ВМК 400-4Е | 230/50 | 1 | 375 | 1,7 | 3890 | 1420 | 60 | IP 54 | 10 | 36 | A |
| ВМК 400-4D | 400/50 | 3 | 340 | 0,81 | 3890 | 1420 | 60 | IP 54 | — | 36 | B |
Аэродинамические характеристики крышного вентилятора ВМК 400
.jpg)
Габаритные и присоединительные размеры крышного вентилятора ВМК 400
Для улучшения качества выпускаемой продукции конструкторский отдел оставляет за собой право вносить изменения размеров и комплектации без уведомления
* — Размеры могут меняться в зависимости от модификации
Акустические характеристики крышного вентилятора ВМК 400
| Октановые полосы частот, Гц | ||||||||||
| Марка | LpA | Гц | Общ. | 125 | 250 | 500 | 1000 | 2000 | 4000 | 8000 |
| ВМК 400-4D | LpA, вход | дБ(А) | 76 | 52 | 64 | 65 | 64 | 73 | 71 | 57 |
| LpA, выход дБ(А) | дБ(А) | 78 | 55 | 61 | 66 | 69 | 75 | 73 | 61 | |
| ВМК 400-4E | LpA, вход | дБ(А) | 75 | 58 | 66 | 68 | 65 | 66 | 70 | 60 |
| LpA, выход дБ(А) | дБ(А) | 76 | 62 | 66 | 69 | 70 | 69 | 70 | 61 | |
Акустические характеристики измерены со стороны нагнетания при номинальном режиме работы вентилятора. На стороне всасывания уровни звуковой мощности на 3 дБ ниже уровня, приведенных в таблице.
На границах рабочего участка аэродинамические уровни звуковой мощности на 3 дБ выше уровня звуковой мощности, соответствующего номинальному режиму работы вентилятора.
Вентилятор малогабаритный крышный ВМК-450 низкого давления с выбросом потока воздуха вверх. Крышный вентилятор ВМК №450 имеет относительно небольшие размеры и обладает высоким КПД при низком потреблении электроэнергии, предназначен для перемещения воздуха, удельная концентрация пыли в котором не превышает 0,1 г/м.куб., с температурой не выше 60°С. Вентиляторы ВМК-450 устанавливаются на плоские или покатые крыши помещений и зданий различного значения и используются для принудительной приточно-вытяжной вентиляции без сети воздуховодов, допускается подключение непротяженного воздуховодного участка.
| Марка вентилятора | Напряжение, В/ Частота, Гц | Фазность | Потребляемая мощность,Вт | Ток,А | Мах. Расход воздуха, м³/ч | Частота вращения, об/мин. | Мах. Температура перемещаемого воздуха, ºС | Класс защиты двигателя | Емкость конденсатора,мкФ | Масса, кг | Электрическая схема подключения |
| ВМК 450-4Е | 230/50 | 1 | 830 | 4,1 | 5320 | 1340 | 60 | IP 54 | 14 | 53 | A |
| ВМК 450-4D | 400/50 | 3 | 690 | 1,26 | 5620 | 1280 | 60 | IP 54 | — | 53 | B |
Аэродинамические характеристики крышного вентилятора ВМК 450
.jpg)
Габаритные и присоединительные размеры крышного вентилятора ВМК 450
Для улучшения качества выпускаемой продукции конструкторский отдел оставляет за собой право вносить изменения размеров и комплектации без уведомления
* — Размеры могут меняться в зависимости от модификации
Акустические характеристики крышного вентилятора ВМК 450
| Октановые полосы частот, Гц | ||||||||||
| Марка | LpA | Гц | Общ. | 125 | 250 | 500 | 1000 | 2000 | 4000 | 8000 |
| ВМК 450-4D | LpA, вход | дБ(А) | 74 | 61 | 66 | 70 | 65 | 65 | 60 | 53 |
| LpA, выход дБ(А) | дБ(А) | 76 | 65 | 69 | 70 | 71 | 69 | 63 | 58 | |
| ВМК 450-4E | LpA, вход | дБ(А) | 74 | 61 | 66 | 70 | 65 | 65 | 60 | 53 |
| LpA, выход дБ(А) | дБ(А) | 76 | 65 | 69 | 70 | 71 | 69 | 63 | 58 | |
Акустические характеристики измерены со стороны нагнетания при номинальном режиме работы вентилятора. На стороне всасывания уровни звуковой мощности на 3 дБ ниже уровня, приведенных в таблице.
На границах рабочего участка аэродинамические уровни звуковой мощности на 3 дБ выше уровня звуковой мощности, соответствующего номинальному режиму работы вентилятора.
Вентилятор малогабаритный крышный ВМК-500 низкого давления с выбросом потока воздуха вверх. Крышный вентилятор ВМК №500 имеет относительно небольшие размеры и обладает высоким КПД при низком потреблении электроэнергии, предназначен для перемещения воздуха, удельная концентрация пыли в котором не превышает 0,1 г/м.куб., с температурой не выше 60°С. Вентиляторы ВМК-500 устанавливаются на плоские или покатые крыши помещений и зданий различного значения и используются для принудительной приточно-вытяжной вентиляции без сети воздуховодов, допускается подключение непротяженного воздуховодного участка.
Технические характеристики Крышные вентиляторы малогабаритные ВМК №500
| Марка вентилятора | Напряжение, В/ Частота, Гц | Фазность | Потребляемая мощность,Вт | Ток,А | Мах. Расход воздуха, м³/ч | Частота вращения, об/мин. | Мах. Температура перемещаемого воздуха, ºС | Класс защиты двигателя | Емкость конденсатора,мкФ | Масса, кг | Электрическая схема подключения |
| ВМК 500-4D | 400/50 | 3 | 1100 | 2,2 | 7660 | 1440 | 60 | IP 54 | — | 53 | B |
Аэродинамические характеристики крышного вентилятора ВМК 500
Габаритные и присоединительные размеры крышного вентилятора ВМК 500
Для улучшения качества выпускаемой продукции конструкторский отдел оставляет за собой право вносить изменения размеров и комплектации без уведомления
* — Размеры могут меняться в зависимости от модификации
Акустические характеристики крышного вентилятора ВМК 500
| Октановые полосы частот, Гц | ||||||||||
| Марка | LpA | Гц | Общ. | 125 | 250 | 500 | 1000 | 2000 | 4000 | 8000 |
| ВМК 500-4D | LpA, вход | дБ(А) | 80 | 62 | 73 | 76 | 72 | 72 | 71 | 65 |
| LpA, выход дБ(А) | дБ(А) | 82 | 70 | 74 | 75 | 76 | 76 | 70 | 62 | |
Акустические характеристики измерены со стороны нагнетания при номинальном режиме работы вентилятора. На стороне всасывания уровни звуковой мощности на 3 дБ ниже уровня, приведенных в таблице.
На границах рабочего участка аэродинамические уровни звуковой мощности на 3 дБ выше уровня звуковой мощности, соответствующего номинальному режиму работы вентилятора.
Вентилятор малогабаритный крышный ВМК-560 низкого давления с выбросом потока воздуха вверх. Крышный вентилятор ВМК №560 имеет относительно небольшие размеры и обладает высоким КПД при низком потреблении электроэнергии, предназначен для перемещения воздуха, удельная концентрация пыли в котором не превышает 0,1 г/м.куб., с температурой не выше 60°С. Вентиляторы ВМК-560 устанавливаются на плоские или покатые крыши помещений и зданий различного значения и используются для принудительной приточно-вытяжной вентиляции без сети воздуховодов, допускается подключение непротяженного воздуховодного участка.
Технические характеристики Крышные вентиляторы малогабаритные ВМК №560
| Марка вентилятора | Напряжение, В/ Частота, Гц | Фазность | Потребляемая мощность,Вт | Ток,А | Мах. Расход воздуха, м³/ч | Частота вращения, об/мин. | Мах. Температура перемещаемого воздуха, ºС | Класс защиты двигателя | Емкость конденсатора,мкФ | Масса, кг | Электрическая схема подключения |
| ВМК 560-4D | 400/50 | 3 | 2000 | 3,6 | 11480 | 1400 | 60 | IP 54 | — | 82 | B |
Аэродинамические характеристики крышного вентилятора ВМК 560
Габаритные и присоединительные размеры крышного вентилятора ВМК 560
Для улучшения качества выпускаемой продукции конструкторский отдел оставляет за собой право вносить изменения размеров и комплектации без уведомления
* — Размеры могут меняться в зависимости от модификации
Акустические характеристики крышного вентилятора ВМК 560
| Октановые полосы частот, Гц | ||||||||||
| Марка | LpA | Гц | Общ. | 125 | 250 | 500 | 1000 | 2000 | 4000 | 8000 |
| ВМК 560-4D | LpA, вход | дБ(А) | 83 | 70 | 76 | 76 | 77 | 75 | 71 | 64 |
| LpA, выход дБ(А) | дБ(А) | 87 | 72 | 78 | 80 | 81 | 81 | 78 | 69 | |
Акустические характеристики измерены со стороны нагнетания при номинальном режиме работы вентилятора. На стороне всасывания уровни звуковой мощности на 3 дБ ниже уровня, приведенных в таблице.
На границах рабочего участка аэродинамические уровни звуковой мощности на 3 дБ выше уровня звуковой мощности, соответствующего номинальному режиму работы вентилятора.
Технические характеристики Крышные вентиляторы малогабаритные ВМК №630
| Марка вентилятора | Напряжение, В/ Частиота, Гц | Фазность | Потребляемая мощность,Вт | Ток,А | Мах. Расход воздуха, м³/ч | Частота вращения, об/мин. | Мах. Температура перемещаемого воздуха, ºС | Класс защиты двигателя | Емкость конденсатора,мкФ | Масса, кг | Электрическая схема подключения |
| ВМК 630-4D | 400/50 | 3 | 3900 | 6,1 | 14400 | 1330 | 60 | IP 54 | — | 82 | B |
Аэродинамические характеристики крышного вентилятора ВМК 630
Габаритные и присоединительные размеры крышного вентилятора ВМК 630
Для улучшения качества выпускаемой продукции конструкторский отдел оставляет за собой право вносить изменения размеров и комплектации без уведомления
* — Размеры могут меняться в зависимости от модификации
Акустические характеристики крышного вентилятора ВМК 630
| Октановые полосы частот, Гц | ||||||||||
| Марка | LpA | Гц | Общ. | 125 | 250 | 500 | 1000 | 2000 | 4000 | 8000 |
| ВМК 630-4D | LpA, вход | дБ(А) | 85 | 72 | 78 | 78 | 79 | 77 | 72 | 66 |
| LpA, выход дБ(А) | дБ(А) | 89 | 74 | 80 | 82 | 83 | 83 | 80 | 71 | |
Акустические характеристики измерены со стороны нагнетания при номинальном режиме работы вентилятора. На стороне всасывания уровни звуковой мощности на 3 дБ ниже уровня, приведенных в таблице.
На границах рабочего участка аэродинамические уровни звуковой мощности на 3 дБ выше уровня звуковой мощности, соответствующего номинальному режиму работы вентилятора.
