Химические центробежные насосы ХМ

Химические электронасосы ХМ предназначенны для перекачивания кислот, щелочей, растворов солей и других химически активных жидкостей. Насосы отличаются высокой коррозионной стойкостью (до 0,1 мм/год) и рассчитаны на работу с жидкостями плотностью до 1,85 г/см

Пищевые насосы, Химические насосы
ПОЛУЧИТЬ КОНСУЛЬТАЦИЮ

Описание

Химические электронасосы ХМ – надежные насосы для агрессивных жидкостей

Особенности насосов ХМ:

Рабочий температурный диапазон: от -60ºС до +280ºС
Материал проточной части: сталь 12Х18Н10, с возможностью покрытия тефлоном или полипропиленом
Варианты исполнения: с закрытым или открытым рабочим колесом, бачком охлаждения, фторопластовыми прокладками

Защита и надежность:

  • Электродвигатели IP55, IP54, а также взрывозащищённые 1ExdIICT4
  • Двойные торцевые уплотнения Т251 или S680
  • Система обогрева корпуса от воды или пара
  • Устройства защиты от сухого хода

Применение насосов ХМ:

Центробежные химические насосы подходят для перекачивания:

  • кислот (лимонная, уксусная, молочная и др.),
  • щелочей (едкий калий, питьевая сода),
  • нефтепродуктов и спиртосодержащих жидкостей,
  • растворов солей (медный купорос, сульфат железа, нитраты натрия и кальция),
  • вязких сред (до 1200 сСт) и жидкостей с твердыми включениями до 1 мм.

Дополнительные опции:

  • Возможность установки систем охлаждения и подогрева
  • Моноблочная и немоноблочная конструкция
  • Различные варианты присоединительных фланцев по ГОСТ 33259-2015

Характеристики

Электронасосы с электродвигателями 3000об./мин

Наша марка насоса Аналогичная марка Ду вх., мм Ду вых., мм Тип рабо­чего колеса Подача,
м3/ч		 Напор,
м		 Мощность* эл. двига­теля, кВт Масса в обще­пром. исп.,
кг		 Масса во взрыво­защ. исп.,
кг
ХМ 1,5/10К5-0,55/2   20 20 откр. 0,5 — 2,5 14 — 12 0,55 7,5 15
ХМ 1,5/15К5-0,55/2   20 20 откр. 0,1 — 2 18 — 15 0,55 7,5 15
ХМ 1,5/20К5-0,75/2 ХМ 32-32-120(115) 32 32 откр. 1 — 3 25 — 18 0,75 15,5 19
ХМ 3,5/10К5-0,55/2 ХМ 32-32-105 20 20 откр. 2,5 — 6 13 — 11 0,55 7,5 15
ХМ 3,5/20К5-1,1/2 ХМ 32-32-125(118) 32 32 откр. 2 — 6 26 — 17 1,1 15,5 19
ХМ 6,3/10К5-0,75/2 ХМ 32-32-105 32 32 откр. 5 — 10 13 — 9 0,75 15,5 19
ХМ 6,3/20К5-1,5/2 ХМ 32-32-125 32 32 откр. 4 — 10 25 — 16 1,5 18 23
ХМ 6,3/25К5-1,5/2 ХМ 32-32-135 32 32 откр. 4 — 10 26 — 24 1,5 18 23
ХМ 6,3/30К5-2,2/2 ХМ 50-32-150(закр.)
ХМ 50-32-140(откр.)		 50 32 закр/откр 4 — 12 35 — 20 2,2 22 30
ХМ 6,3/50К5-5,5/2 ХМ 50-32-200(195) 50 32 закрытое 4 — 10 55 — 47 5,5 47 53
ХМ 10/10К5-0,75/2 ХМ 32-32-105 32 32 откр. 8 — 11 12 — 9 0,75 15,5 19
ХМ 12,5/20К5-1,5/2 ХМ 32-32-130 32 32 откр. 8 — 16 24 — 15 1,5 18,5 26
ХМ 12,5/25К5-2,2/2 ХМ 32-32-145 50 32 закр/откр 8 — 16 30 — 20 2,2 19 30
ХМ 12,5/30К5-3,0/2 ХМ 50-32-160(158) 50 32 закр. 8 — 16 35 — 22 3 35 39
ХМ 12,5/50К5-5,5/2 ХМ 50-50-200 50 50 закр. 8 — 16 55 — 45 5,5 49 56
ХМ 20/20К5-3,0/2 ХМ 50-50-135 50 50 закр/откр 10 — 26 24 — 15 3 35 45
ХМ 25/10К5-2,2/2 ХМ 50-50-125 50 50 откр. 15 — 30 12 — 8 2,2 25 33
ХМ 25/30К5-5,5/2 ХМ 50-50-160 50 50 откр. 14-32 35 — 24 5,5 43 50
ХМ 25/50К5-7,5/2 ХМ 50-50-200(закр.)
ХМ 50-50-210(откр.)		 50 50 закр. 14 — 32 53 — 38 7,5 58 62
ХМ 25/80К5-15,0/2 ХМ 65-50-240(237) 65 50 закр. 14 — 32 80 — 57 15 155 163
ХМ 50/15К5-4,0(5,5)/2 ХМ 65-50-135 65 50 закр. 20-60 22-12 4,0(5,5) 38 48
ХМ 50/30К5-7,5/2 з ХМ 80-50-165 80 50 закр/откр 25 — 60 35 — 22 7,5 59 63
ХМ 50/50К5-15,0/2 ХМ 80-50-200(194) 80 50 закр. 30 — 60 55 — 45 15 150 160
ХМ 50/80К5-22,0/2 ХМ 80-50-240(237) 80 50 закр. 40 — 70 78 — 81 22 202 220
ХМ 80/30К5-11,0/2  з ХМ 80-65-165 80 65 закр/откр 60 — 80 25 — 30 11 122 150
ХМ 80/50К5-18,5/2 ХМ 80-65-200(197) 80 65 закр. 50 — 85 55 — 48 18,5 170 195
ХМ 80/75К5-30,0/2 — 80 65 закр. 80 75 30,0 — —
ХМ 100/25К5-15,0/2 ХМ 100-80-165 100 80 закр. 80 — 110 30 — 20 15 154 170
ХМ 100/30К5-18,5/2 ХМ 100-80-160 100 80 закр. 80 — 110 35 — 25 18,5 175 200
ХМ 100/50К5-22,0/2 ХМ 100-65-200 100 65 закр. 80 — 110 55 — 45 22 202 220
ХМ 160/35К5-22,0/2
ХМ 160/50К5-37,0/2
ХМ 180/40К5-37,0/2		 ХМ 125-100-200 — — закр. — — — — —

*Мощность двигателя указанная в таблице соответствует плотности перекачиваемой жидкости 1000 кг/м3 и вязкости 1 сСт



Электронасосы с электродвигателями 1500об./мин

Марка насоса Тип рабочего колеса Подача, м3/ч Напор, м Частота вращения, об/мин Мощность эл.двигателя, кВт (работа по воде) Масса в общепром. исп.,
кг		 Масса во взрыво­защ. исп.,
кг
ХМ 6,3/4К5-0,37/2 открытое 0,5 — 8 5 — 4,5 1500 0,37 — —
ХМ 10/5К5-0,55/4 открытое 1 — 12 5 — 4,5 1500 0,55 — —
ХМ 12,5/7К5-0,75/4 открытое 5 — 15 7 — 6,5 1500 0,75 — —
ХМ 25/7К5-1,1/4 открытое 10 — 30 7 — 6,5 1500 1,1 — —

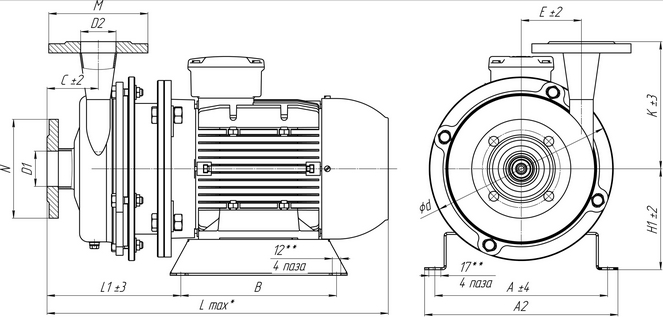

Габаритные и присоединительные размеры электронасосов ХМ с одинарным торцевым уплотнением

Габаритные и присоединительные размеры электронасосов ХМ с одинарным торцевым уплотнением

* Габаритная длина может отличаться в зависимости от марки поставляемого электродвигателя.

** — указан присоединительный размер лап двигателей до 11,0 кВт включительно. Свыше 11,0 кВт — паз 17 на 27 мм.

Габаритные и присоединительные размеры электронасосов с электродвигателями 3000об./мин.

Марка насоса Размеры, мм
A A2 B d D1 D2 L max* L1 C
ЗРК/ОРК		 E H1 K
ХМ 1,5/10К5-0,55/2 200 230 150 145 20 20 290 105 -/50 45 111 100
ХМ 1,5/15К5-0,55/2 200 230 150 145 20 20 290 105 -/50 45 111 100
ХМ 1,5/20К5-0,75/2 200 230 150 210 32 32 365 140 -/60 65 121 140
ХМ 3,5/10К5-0,55/2 200 230 150 145 20 20 290 105 -/50 45 111 100
ХМ 3,5/20К5-1,1/2 200 230 150 210 32 32 365 140 -/60 65 121 140
ХМ 6,3/10К5-0,75/2 200 230 150 210 32 32 365 140 -/60 65 121 140
ХМ 6,3/20К5-1,5/2 200 230 150 210 32 32 380 140 -/60 65 130 140
ХМ 6,3/25К5-1,5/2 200 230 150 210 32 32 380 140 -/60 65 130 140
ХМ 6,3/30К5-2,2/2 200 230 170 260 50 32 390 158 65/67 85 140 150
ХМ 6,3/50К5-5,5/2 250 280 220 260 50 32 450 166 65/- 85 150 150
ХМ 10/10К5-0,75/2 200 230 150 210 32 32 365 140 -/60 65 121 140
ХМ 12,5/20К5-2,2/2 200 230 170 210 32 32 380 140 -/60 65 130 140
ХМ 15/20К5-2,2/2 200 230 170 210 32 32 380 140 -/60 65 130 140
ХМ 12,5/25К5-2,2/2 200 230 170 260 50 32 400 165 65/67 85 140 150
ХМ 12,5/30К5-3,0/2 250 280 200 260 50 32 430 165 65/67 85 140 150
ХМ 12,5/50К5-5,5/2 250 280 220 310 50 50 500 205 70/- 110 160 180
ХМ 20/20К5-3,0/2 250 280 200 260 50 50 430 165 65/69 80 140 175
ХМ 30/20К5-4,0/2 250 280 200 260 50 50 450 183 -/69 80 150 175
ХМ 25/10К5-2,2/2 200 230 170 210 50 50 380 140 -/56 45 130 140
ХМ 25/30К5-5,5/2 250 280 220 260 50 50 480 170 67/69 80 150 175
ХМ 25/50К5-7,5/2 280 310 220 310 50 50 540 210 70/80 110 162 180
ХМ 25/80К5-15,0/2 235 340 330 310 65 50 690 275 75/83 110 220 180
ХМ 40/20К5-5,5/2 250 280 220 260 50 50 527 170 60/- 80 160 175
ХМ 50/15К5-5,5/2 250 280 220 260 65 50 450 170 60/- 80 150 175
ХМ 50/30К5-7,5/2 280 310 220 310 80 50 565 235 83/- 105 162 180
ХМ 50/50К5-15,0/2 235 340 330 310 80 50 690 235 83/- 105 220 180
ХМ 50/80К5-22,0/2 270 375 361 310 80 50 735 275 83/- 105 240 180
ХМ 80/30К5-11,0/2 315 345 250 310 80 65 625 255 85/- 92 182 185
ХМ 80/50К5-18,5/2 235 335 330 310 80 65 750 310 85/- 92 220 185
ХМ 80/75К5-30,0/2 270 — 361 310 80 65 770 310 85/- 92 240 185
ХМ 100/25К5-15,0/2 235 340 330 310 100 80 695 275 90/- 82 220 205
ХМ 100/30К5-18,5/2 235 335 330 310 100 80 750 310 90/- 82 220 205
ХМ 100/50К5-22,0/2 270 375 361 310 100 65 773 310 90/- 92 240 185
ХМ 160/35К5-22,0/2 270 375 361 310 125 100 773 310 90/- 92 240 185
ХМ 160/50К5-37,0/2 330 393 405 310 125 100 773 310 105/- 92 260 185
ХМ 180/40К5-37,0/2 330 393 405 310 125 100 773 310 105/- 92 260 185

Габаритные и присоединительные размеры электронасосов с электродвигателями 1500об./мин.

Марка насоса Размеры, мм
A B d** D1 D2 L** L1 C E H1 K
ХМ 6,3/4К5-0,37/4 215..197 170 200 32 32 376 140 62 65 130 140
ХМ 10/5К5-0,55/4 250 200 250 50 50 430 165 60 80 140 175
ХМ 12,5/7К5-0,75/4 250 220 250 50 50 480 172 55 80 150 177
ХМ 25/7К5-1,1/4 280 220 300 80 50 560 225 70 114 162 180

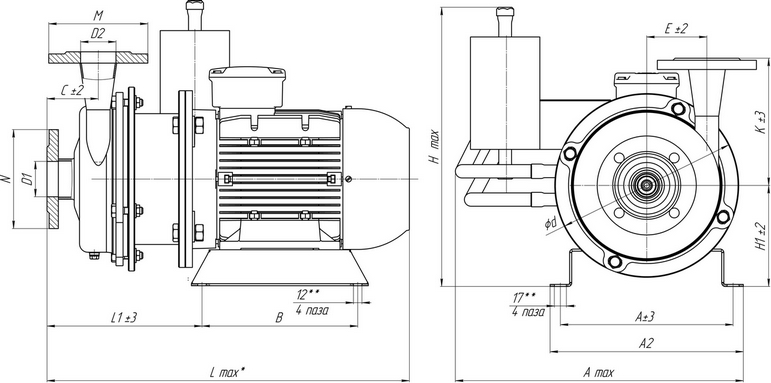

Габаритные и присоединительные размеры электронасосов ХМ с двойным торцевым уплотнением

* Габаритная длина может отличаться в зависимости от марки поставляемого электродвигателя.

** — указан присоединительный размер лап двигателей до 11,0 кВт включительно. Свыше 11,0 кВт — паз 17 на 27 мм.

Габаритные и присоединительные размеры электронасосов с электродвигателями 3000об./мин.

Марка насоса Размеры, мм
A A2 A max B d D1 D2 L max* L1 C
ЗРК/ОРК		 E H1 H max K
ХМ 1,5/10К55А-0,55/2 200 230 355 150 145 20 20 290 105 -/50 45 111 345 100
ХМ 1,5/15К55А-0,55/2 200 230 355 150 145 20 20 290 105 -/50 45 111 345 100
ХМ 1,5/20К55А-0,75/2 200 230 355 150 210 32 32 365 140 -/60 65 121 360 140
ХМ 3,5/10К55А-0,55/2 200 230 355 150 145 20 20 290 105 -/50 45 111 345 100
ХМ 3,5/20К55А-1,1/2 200 230 355 150 210 32 32 365 140 -/60 65 121 360 140
ХМ 6,3/10К55А-0,75/2 200 230 355 150 210 32 32 365 140 -/60 65 121 360 140
ХМ 6,3/20К55А-1,5/2 200 230 400 150 210 32 32 380 140 -/60 65 130 385 140
ХМ 6,3/25К55А-1,5/2 200 230 400 150 210 32 32 380 140 -/60 65 130 385 140
ХМ 6,3/30К55А-2,2/2 200 230 360 170 260 50 32 400 165 65/67 85 140 380 150
ХМ 6,3/50К55А-5,5/2 250 280 395 220 260 50 32 450 166 65/- 85 150 410 150
ХМ 10/10К55А-0,75/2 200 230 355 150 210 32 32 365 140 -/60 65 121 360 140
ХМ 12,5/20К55А-2,2/2 200 230 390 170 210 32 32 445 190 -/60 65 130 380 140
ХМ 15/20К55А-2,2/2 200 230 390 170 210 32 32 445 190 -/60 65 130 380 140
ХМ 12,5/25К55А-2,2/2 200 230 360 170 260 50 32 400 165 65/67 85 140 380 150
ХМ 12,5/30К55А-3,0/2 250 280 415 200 260 50 32 430 210 65/67 85 140 405 150
ХМ 12,5/50К55А-5,5/2 250 280 430 220 310 50 50 500 205 70/- 110 160 420 180
ХМ 20/20К55А-3,0/2 250 280 415 200 260 50 32 430 210 65/67 85 140 405 175
ХМ 30/20К55А-4,0/2 250 280 415 200 260 50 50 462 183 -/69 80 150 405 175
ХМ 25/10К55А-2,2/2 200 230 390 170 210 50 50 380 140 -/56 45 130 380 140
ХМ 25/30К55А-5,5/2 250 280 395 220 260 50 50 480 220 67/69 80 150 430 175
ХМ 25/50К55А-7,5/2 280 310 435 220 310 50 50 540 210 70/80 110 162 435 180
ХМ 25/80К55А-15,0/2 235 340 450 330 310 65 50 690 255 75/83 110 220 500 180
ХМ 40/20К55А-5,5/2 250 280 430 220 260 50 50 510 170 60/- 105 160 420 175
ХМ 50/15К55А-5,5/2 250 280 395 220 260 65 50 450 170 60/- 80 150 410 175
ХМ 50/30К55А-7,5/2 280 310 435 220 310 80 50 575 235 83/- 105 162 435 180
ХМ 50/50К55А-15,0/2 235 340 450 330 310 80 50 690 255 83/- 105 220 500 180
ХМ 50/80К55А-22,0/2 270 375 460 361 310 80 50 710 275 83/- 105 240 545 180
ХМ 80/30К55А-11,0/2 315 345 455 250 310 80 65 625 265 85/- 92 182 470 185
ХМ 80/50К55А-18,5/2 235 335 — 330 310 80 65 750 310 85/- 92 220 — 185
ХМ 80/75К55А-30,0/2 270 — — 361 310 80 65 770 310 85/- 92 240 — 185
ХМ 100/25К55А-15,0/2 235 340 — 330 310 100 80 695 275 90/- 82 220 — 205
ХМ 100/30К55А-18,5/2 235 335 — 330 310 100 80 750 310 90/- 82 220 — 205
ХМ 100/50К55А-22,0/2 270 375 460 361 310 100 65 773 310 90/- 92 240 545 185
ХМ 160/35К55А-22,0/2 270 375 460 361 310 125 100 773 310 90/- 92 240 545 185
ХМ 160/50К55А-37,0/2 330 393 553 405 310 125 100 835 310 105/- 92 260 520 185
ХМ 180/40К55А-37,0/2 330 393 553 405 310 125 100 835 310 105/- 92 260 520 185
